Резервуары горизонтальные стальные РГС
| Номер в ГРСИ РФ: | 84293-21 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Березовский Завод Емкостей", Свердловская обл., г.Березовский |
Резервуары горизонтальные стальные РГС (далее по тексту - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84293-21 |
| Действует | по 28.12.2026 |
| Наименование | Резервуары горизонтальные стальные |
| Модель | РГС |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d2f5028e-2d50-4d50-4e2a-f93e88aa7bbd |
Производитель / Заявитель
Общество с ограниченной ответственностью "Березовский Завод Емкостей" (ООО "Березовский Завод Емкостей"), Свердловская обл., г. Березовский
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
84293-21: Описание типа
2024-84293-21.pdf
|
Скачать | 449.3 КБ | |
|
84293-21: Методика поверки
2021-mp84293-21.pdf
|
Скачать | 70.3 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерений объема нефти, нефтепродуктов и других технических жидкостей, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их нефтью, нефтепродуктом или другой технической жидкостью до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуары представляют собой горизонтально расположенные односекционные или многосекционные стальные цилиндрические сосуды с коническими или плоскими днищами.
Резервуары изготавливаются с одним (одностенные) или двумя (двухстенные) корпусами. Межстенное пространство заполняется негорючей жидкостью или азотом для контроля герметичности резервуара и повышения пожарной безопасности и взрывобезопасности. Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов.
Расположение резервуаров - надземное или подземное.
Наружное и внутреннее покрытия резервуаров определяются требованиями заказчика.
Корпус резервуаров окрашивается в цвета по заказу заказчика.
Резервуары изготавливаются в модификациях, которые отличаются расположением резервуаров, количеством секций и стенок корпуса, номинальным объемом. Модификация резервуара соответствует рабочим чертежам и условиям заказа.
Структура обозначения модификаций резервуаров
|
РГС |
Х |
Х |
_ |
Х |
_ |
Х |
Количество секций (для многосекционных резервуаров).
Номинальная вместимость резервуара, м3._______________________
Корпус резервуара: Д - двустенный, пустое - одностенный._____________
Установка резервуара: П - подземная, Н - надземная, пустое - указывается в паспорте.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на маркировочную табличку, расположенную в технологическом колодце или на опоре резервуара.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Рисунок 1 - Общий вид резервуаров

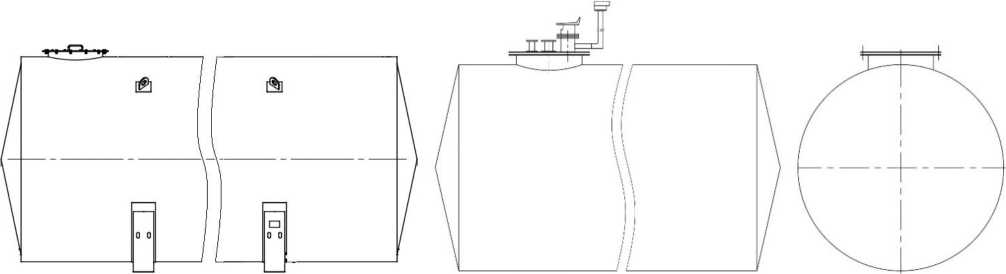

Рисунок 2 - Эскиз общего вида резервуаров
Место нанесения заводского номера
ООО Берёзовский завод емкостей Тел.:(343)385-77-41 www.bze66.ru
Резервуар Горизонтальный Стальной РГС
Модификация _________________
Зав. №__
Давление Масса___
отк__
______________МПа (кгс/смг)
кг Дата изготовления -
- ©1нг
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид (схема) маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 1) |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 85; 100 |
|
Номинальная вместимость одной секции, м3, не менее 1) |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
|
1) Фактическое значение указывается в паспорте резервуара. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций |
от 1 до 6 |
|
Рабочее давление, МПа, не более |
Налив (до 0,05) |
|
Условия эксплуатации: - температура окружающего воздуха для резервуаров, изготовленных из стали марки 09Г2С, °С - температура окружающего воздуха для резервуаров, изготовленных из стали марки Ст3сп, °С - атмосферное давление, кПа |
от -60 до +50 от -40 до +40 от 84 до 106,7 |
|
Геометрические размеры, мм, не более 1): - длина - ширина - высота |
16000 3400 3700 |
|
Масса, кг, не более 1) |
23000 |
|
1) Фактические значения указываются в паспорте резервуара. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Назначенный или расчетный срок службы, лет, не менее: - резервуары надземной установки - резервуары подземной установки |
20 10 |
Знак утверждения типа
наносится на маркировочную табличку методом сублимационной печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Резервуар горизонтальный стальной |
РГС |
1 |
|
Паспорт |
РГС-БЗЕ.001.ПС |
1 |
|
Руководство по эксплуатации |
РГС-БЗЕ.001.РЭ |
1 |
Сведения о методах измерений
приведены в разделе 1.3 «Устройство и принцип работы» руководства по эксплуатации РГС-БЗЕ.001.РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 3615-001-01895743-2016 «Резервуары горизонтальные стальные. Технические условия».
