Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР
| Номер в ГРСИ РФ: | 84382-22 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Взлет", г.С.-Петербург |
Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР предназначены для измерений объемного расхода и объема жидкости в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84382-22 |
| Наименование | Расходомеры-счетчики ультразвуковые |
| Модель | УРСВ ВЗЛЕТ МР |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Центр Технического Аудита" (ООО "ЦТА"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 28 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 26 (93%) |
| Неуспешных поверок (СИ непригодно) | 2 (7%) |
| Актуальность информации | 15.12.2024 |
Поверители
Скачать
| 84382-22: Описание типа СИ | Скачать | 1 MБ | |
| 84382-22: Методика поверки | Скачать | 12.6 MБ |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР предназначены для измерений объемного расхода и объема жидкости в потоке.
Описание
Принцип действия расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР основан на измерении времени распространения ультразвуковых колебаний в жидкости. Ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в жидкости по и против направления потока жидкости. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, объемному расходу жидкости.
Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР выполняют измерения объемного расхода и объема жидкости в потоке при постоянном или переменном направлении потока жидкости.
Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР выполняют зондирование потока жидкости в трубопроводе по одно-, двух-, трех- или четырехлучевой (восьмилучевой) схеме.
Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР состоят из первичного преобразователя расхода, вторичного измерительного преобразователя, а также, в зависимости от исполнения, преобразователей давления и температуры.
Первичный преобразователь расхода представляет собой измерительный участок, с установленными на нем электроакустическими преобразователями накладного (иммерсионного) или врезного типа, а также в зависимости от исполнения расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР преобразователями давления и температуры. Электроакустические преобразователи накладного типа устанавливаются на стенку измерительного участка, электроакустические преобразователи врезного типа устанавливаются в специально подготовленные отверстия в стенке измерительного участка. В качестве измерительного участка используется специально изготовленный отрезок трубы с приспособлениями для установки электроакустических преобразователей, преобразователя температуры, преобразователя давления и монтажа в трубопровод.
Возможно использование в качестве измерительного участка отрезка действующего трубопровода надлежащего качества и состояния после его подготовки к монтажу преобразователей.
Вторичный измерительный преобразователь состоит из корпуса, в котором располагаются модуль обработки, вторичный источник электропитания, в зависимости от исполнения может содержать индикатор и клавиатуру для управления. Вторичный измерительный преобразователь формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. Вторичный измерительный преобразователь обеспечивает передачу данных в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов, интерфейсов в стандартах RS-232, RS-485, HART, USB, NFC, M-bus, Profibus, Ethernet, Wireless M-Bus, LoRaWAN, а также дискретных команд.
Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР выпускаются в раздельном или моноблочном конструктивных исполнениях:
- раздельное конструктивное исполнение - вторичный измерительный преобразователь находится на удалении от первичного преобразователя расхода, установленного на контролируемый трубопровод. В данном варианте возможно проведение многоканальных измерений (подключение к одному вторичному измерительному преобразователю нескольких комплектов первичных преобразователей, установленных на разные контролируемые трубопроводы);
- моноблочное конструктивное исполнение - первичный преобразователь расхода и вторичный измерительный преобразователь составляют единую конструкцию.
Исполнение расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР обозначается и маркируется следующим образом:
УРСВ - X X X X(1;3) X(2) X(3)
а б в г д е
а) Код исполнения по области применения (принимает значения от 0 до 7).
Различные области применения расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР обусловлены типом электроакустических преобразователей, входящих в состав расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР, алгоритмами измерений объемного расхода и объема жидкости в потоке и формированием необходимого для конечного пользователя пакета информационных данных.
У РСВ-0ХХ ХХХ - измерение объемного расхода и объема горячей и холодной воды в системах индивидуального учета потребления коммунальных услуг. Характеризуется моноблочным конструктивным исполнением и однолучевой схемой зондирования потока;
У РСВ-1ХХ ХХХ - измерение объемного расхода и объема различных жидкостей, в том числе горячей, холодной, сточных вод. Характеризуется раздельным конструктивным исполнением, возможно применение одно- или двухлучевой схемы зондирования потока;
У РСВ-2ХХ ХХХ - измерение объемного расхода и объема жидкости в системах поддержания пластового давления. Характеризуется моноблочным или раздельным конструктивным исполнением, возможно применение одно- или двухлучевой схемы зондирования потока;
У РСВ-3ХХ ХХХ - измерение объемного расхода и объема горячей или холодной воды в жилищно-коммунальном хозяйстве и прочих объектах тепло- и водоснабжения. Характеризуется моноблочным или раздельным конструктивным исполнением, возможно применение одно- или двухлучевой схемы зондирования потока, измерение давления для исполнения УРСВ-3Х2 ХХХ;
УРСВ-4ХХ ХХХ - измерение объемного расхода и объема различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов) для целей оперативного контроля без монтажа в трубопровод (переносной расходомер. Характеризуется раздельным конструктивным исполнением, возможно применение одно-или двухлучевой схемы зондирования потока;
УРСВ-5ХХ ХХХ - измерение объемного расхода и объема различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, нефти, нефтепродуктов, пищевых продуктов) на промышленных объектах и источниках энергии, измерение температуры. Характеризуется раздельным конструктивным исполнением, возможно применение одно-или двух-, трех-, четырехлучевой (восьмилучевой) схемы зондирования потока;
УРСВ-6ХХ ХХХ - измерение объемного расхода и объема нефти и нефтепродуктов, измерение температуры. Характеризуется раздельным конструктивным исполнением, возможно применение двух- или четырехлучевой (восьмилучевой) схемы зондирования потока;
УРСВ-7ХХ ХХХ - измерение объемного расхода и объема различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, нефти и нефтепродуктов, пищевых продуктов) в технологических процессах производств различных отраслей, измерение температуры, повышенная защита корпуса от внешних воздействий. Характеризуется моноблочным или раздельным конструктивным исполнением, возможно применение двух-, трех- или четырехлучевой (восьмилучевой) схемы зондирования потока;
б) Код исполнения по количеству каналов измерения (принимает значения от 1 до 4):
У РСВ-Х1Х ХХХ - одноканальное исполнение;
У РСВ-Х2Х ХХХ - двухканальное исполнение;
У РСВ-Х3Х ХХХ - трехканальное исполнение;
УРСВ-Х4Х ХХХ - четырехканальное исполнение.
в) Код исполнения по схеме зондирования (принимает значения от 1 до 4):
У РСВ-ХХ1 ХХХ - однолучевая;
У РСВ-ХХ2 ХХХ - двухлучевая;
У РСВ-ХХ3 ХХХ - трехлучевая;
У РСВ-ХХ4 ХХХ - четырехлучевая (восьмилучевая).
г) Код исполнения по особенностям конструкции:
У РСВ-ХХХ NXX - измерение нефти и нефтепродуктов;
У РСВ-ХХХ АХХ - особые условия эксплуатации (повышенная защита корпуса от внешних воздействий, повышенная помехозащищенность);
У РСВ-ХХХ ВХХ - для вязких жидкостей;
У РСВ-ХХХ ДХХ - многолучевая схема измерений с установкой электроакустических преобразователей по диаметру;
У РСВ-ХХХ ПХХ - измерительный участок из пластика;
У РСВ-ХХХ СХХ - сокращенные длины прямолинейных участков;
УРСВ-ХХХ ТХХ- тропическое исполнение.
д) Код исполнения по способу нормирования погрешности измерений объемного расхода и объема:
УРСВ-ХХХ ХОХ - повышенная точность;
УРСВ-ХХХ ХНХ - нормирование погрешности измерений с разбиением по поддиапазонам.
е) Код взрывозащищенного исполнения.
УРСВ-ХХХ ХХЕх - взрывозащищенное исполнение.
Примечания:
1 в позиции «г» допускается использование нескольких обозначений особенностей конструкции;
2 отсутствие символа на данной позиции соответствует нормированию погрешности формулой во всем диапазоне измерений;
3 отсутствие символа на данной позиции соответствует типовой конструкции.
В качестве преобразователей температуры в расходомерах-счетчиках ультразвуковых УРСВ ВЗЛЕТ МР применяются термопреобразователи сопротивления платиновые утвержденного типа с номинальным сопротивлением 500 и 1000 Ом и температурным коэффициентом 0,00385 °С-1 класса допуска «А» в соответствии с ГОСТ 6651-2009, а также термопреобразователи сопротивления платиновые ВЗЛЕТ ТПС-Н из комплекта расходомера-счетчика.
В качестве преобразователей давления в расходомерах-счетчиках ультразвуковых УРСВ ВЗЛЕТ МР применяются преобразователи давления утвержденного типа с пределами допускаемой приведенной погрешности измерений давления от ± 0,5 до ± 1,5 %.
Общий вид первичных преобразователей расхода, вторичных измерительных преобразователей, а также преобразователей давления и температуры расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР представлен на рисунке 1.
УРСВ-2ХХ ХХХ
УРСВ-0ХХ ХХХ УРСВ-1ХХ ХХХ
УРСВ-3ХХ ХХХ
УРСВ-4ХХ ХХХ
УРСВ-5ХХ ХХХ
УРСВ-6ХХ ХХХ
УРСВ-7ХХ ХХХ
Измерительные участки
врезные и накладные электроакустические преобразователи
Преобразователи давления
Термопреобразователи сопротивления
Рисунок 1 - Общий вид первичных преобразователей расхода, вторичных измерительных преобразователей, а также преобразователей давления и температуры расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР
Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР исполнений УРСВ-0ХХ ХХХ и УРСВ-3Х2 ХХХ осуществляется нанесением знака поверки давлением на пластиковую (свинцовую) пломбу, установленную на контровочной проволоке (леске), пропущенной через специальные отверстия и предотвращающую доступ к электронной плате расходомера. Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР исполнений УРСВ-1ХХ ХХХ, УРСВ-2ХХ ХХХ, УРСВ-3Х1 ХХХ, УРСВ-5ХХ ХХХ, УРСВ-6ХХ ХХХ, УРСВ-7ХХ ХХХ осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), которые предотвращают доступ к контактной паре переключения режимов работы. Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР исполнения УРСВ-4ХХ ХХХ осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в чашке винта крепления пластмассового защитного экрана блока клавиатуры, закрывающего доступ к сервисному интерфейсу, а также углубление в нем. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
УРСВ-0ХХ ХХХ
УРСВ-7ХХ ХХХ
УРСВ-1ХХ ХХХ
УРСВ-2ХХ ХХХ
УРСВ-3Х1 ХХХ
УРСВ-3Х2 ХХХ

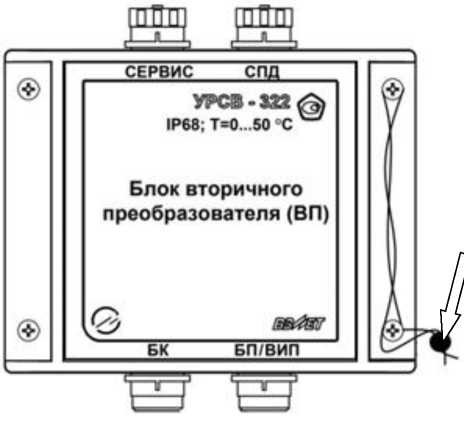

Блок вторичного преобразователя (ВП)
УРСВ-5ХХ ХХХ; УРСВ-6ХХ ХХХ
УРСВ-4ХХ ХХХ (блок клавиатуры)

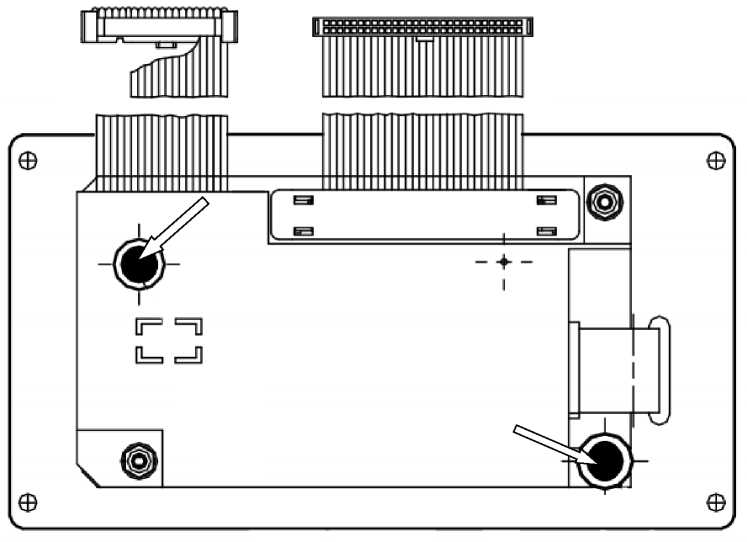

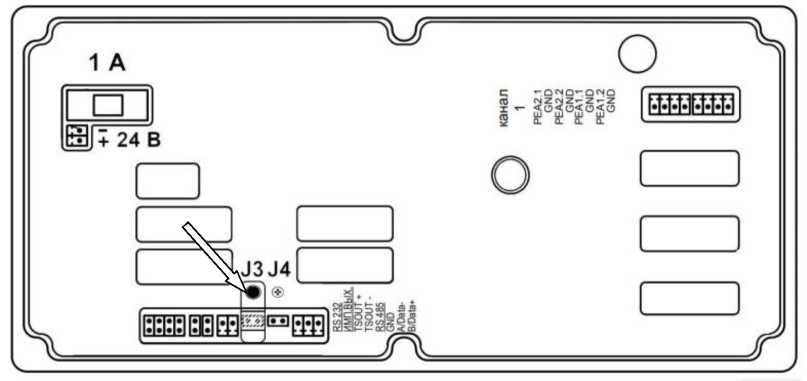

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР
Заводской номер расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР наносится на лицевую или боковую панель, знак утверждения типа наносится на лицевую панель расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР методами шелкографии, металлографики или лазерной гравировки. Пример обозначения места нанесения заводского номера и знака утверждения типа представлен на рисунке 3.

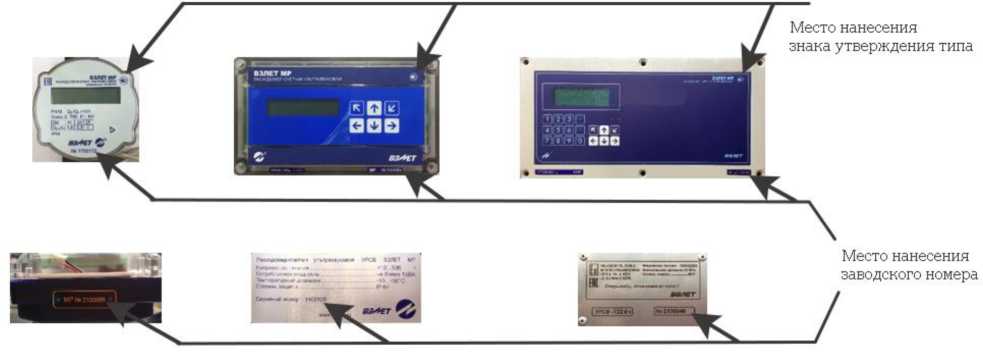

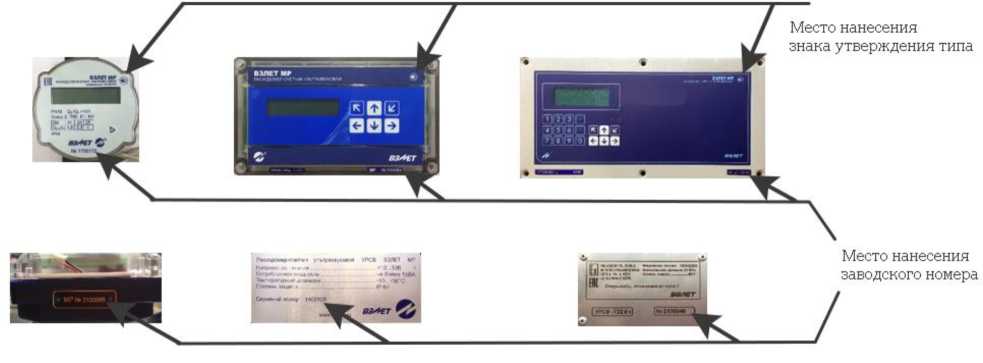

Рисунок 3 - Обозначение места нанесения заводского номера и знака утверждения типа расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР
Программное обеспечение
Программное обеспечение расходомеров-счетчиков ультразвуковых
УРСВ ВЗЛЕТ МР является встроенным.
Программное обеспечение расходомеров-счетчиков ультразвуковых
УРСВ ВЗЛЕТ МР выполняет преобразование сигналов, поступающих от электроакустических преобразователей, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.
Программное обеспечение расходомеров-счетчиков ультразвуковых
УРСВ ВЗЛЕТ МР делится на метрологически значимую и метрологически незначимую части.
Защита программного обеспечения расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим опломбированием.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров-
счетчиков ультразвуковых УРСВ ВЗЛЕТ МР
|
Идентификационные данные (признаки) |
Значение |
|
Исполнение УРСВ-0ХХ ХХХ | |
|
Идентификационное наименование ПО |
ВЗЛЕТ УРСВ |
|
Номер версии (идентификационный номер) ПО |
не ниже 78.00.30.07* |
|
Цифровой идентификатор ПО |
0x6DE7 |
|
Исполнение УРСВ-1ХХ ХХХ | |
|
Идентификационное наименование ПО |
ВЗЛЕТ УРСВ |
|
Номер версии (идентификационный номер) ПО |
не ниже 37.00.00.20* |
|
Цифровой идентификатор ПО |
0xBF70 |
|
Исполнение УРСВ-2ХХ ХХХ | |
|
Идентификационное наименование ПО |
VZLJOT |
|
Номер версии (идентификационный номер) ПО |
не ниже 37.10.00.09* |
|
Цифровой идентификатор ПО |
0x7A30 |
|
Исполнение УРСВ-3Х1 ХХХ | |
|
Идентификационное наименование ПО |
ВЗЛЕТ УРСВ |
|
Номер версии (идентификационный номер) ПО |
не ниже 78.00.20.08* |
|
Цифровой идентификатор ПО |
0xA8D9 |
|
Исполнение УРСВ-3Х2 ХХХ | |
|
Идентификационное наименование ПО |
VZLJOT |
|
Номер версии (идентификационный номер) ПО |
не ниже 78.01.00.05* |
|
Цифровой идентификатор ПО |
0x1403 |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение |
|
Исполнение УРСВ-4ХХ ХХХ | |
|
Идентификационное наименование ПО |
ВЗЛЕТ УРСВ |
|
Номер версии (идентификационный номер) ПО |
не ниже 23.06.01.00* |
|
Цифровой идентификатор ПО |
0xB271 |
|
Исполнение УРСВ-5ХХ ХХХ | |
|
Идентификационное наименование ПО |
ВЗЛЕТ УРСВ |
|
Номер версии (идентификационный номер) ПО |
не ниже 76.02.02.00* |
|
Цифровой идентификатор ПО |
0x1982 |
|
Исполнение УРСВ-6ХХ ХХХ | |
|
Идентификационное наименование ПО |
ВЗЛЕТ УРСВ |
|
Номер версии (идентификационный номер) ПО |
не ниже 76.02.02.00* |
|
Цифровой идентификатор ПО |
0x1982 |
|
Исполнение УРСВ-7ХХ ХХХ | |
|
Идентификационное наименование ПО |
ВЗЛЕТ УРСВ |
|
Номер версии (идентификационный номер) ПО |
не ниже 77.00.01.00* |
|
Цифровой идентификатор ПО |
0xFD6C |
|
*Номер версии и цифровой идентификатор программного обеспечения указывается в паспорте расходомера-счетчика ультразвукового УРСВ ВЗЛЕТ МР | |
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения
Технические характеристики
Таблица 2 - Номинальный диаметр, рабочий диапазон скорости потока жидкости при
измерении объемного расхода и объема жидкости в потоке.
|
Маркировка расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР |
Номинальный диаметр DN |
Диапазон скорости потока жидкости, при измерении объемного расхода и объема жидкости в потоке, м/с |
|
УРСВ-0ХХ ХХХ |
от 15 до 25 |
от 0,035 до 5,5 |
|
УРСВ-1ХХ ХХХ |
от 10 до 10000 |
от 0,035 до 10,62) |
|
УРСВ-2ХХ ХХХ |
от 32 до 100 |
от 0,1 до 122) |
|
УРСВ-311 ХХХ |
от 32 до 300 |
от 0,035 до 5 |
|
УРСВ-311 ПХХ |
от 32 до 300 |
от 0,035 до 12,5 |
|
УРСВ-3Х2 ХХХ |
от 150 до 1400 |
от 0,05 до 10 |
|
УРСВ-4ХХ ХХХ |
от 20 до 5000 |
от 0,1 до 10,62) |
|
УРСВ-5ХХ ХХХ |
от 10 до 50001) |
от 0,035 до 10,62) |
|
УРСВ-6ХХ ХХХ |
от 50 до 1500 |
от 0,035 до 10,62) |
|
УРСВ-7ХХ ХХХ |
от 25 до 1000 |
от 0,035 до 10,62) |
|
1) - возможно изготовление расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР номинальным диаметром до DN20000; 2) - возможно увеличение верхней границы диапазона скорости потока при измерении объемного расхода и объёма жидкости в потоке до 20 м/с. | ||
Таблица 3 - Метрологические характеристики расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР.
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода и объема жидкости в потоке, м3/ч1) |
от 0,01 до 22-106 |
|
Диапазон измерений температуры2), °С |
от минус 50 до плюс 160 |
|
Диапазон измерений давления жидкости3), МПа |
от 0,0 до 25,0 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке при использовании частотно-импульсного, токового и цифрового выходов, % |
приведены в таблице 4 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
± (0,3+0,003 |t|) |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений давления погрешности при преобразовании сигнала напряжения постоянного тока в значение давления жидкости, % |
±0,3 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений давления погрешности при измерении давления жидкости, % |
± (0,3 + ?пд) |
|
1) - в таблице указан максимально допустимый диапазон измерений объемного расхода и объема жидкости в потоке. Диапазон измерений объемного расхода и объема жидкости в потоке зависит от исполнения и настроек указывается в паспорте расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР и не превышает диапазона измерений, указанного в данной таблице; 2) - допустимый диапазон измерений температуры определяется типом применяемого преобразователя температуры и указывается в паспорте расходомера-счетчика ультразвукового УРСВ ВЗЛЕТ МР; 3) - допустимый диапазон измерений давления жидкости определяется типом применяемого преобразователя давления и указывается в паспорте расходомера-счетчика ультразвукового УРСВ ВЗЛЕТ МР; |t| - абсолютное значение измеренной температуры, °C. yii;1 - пределы допускаемой (суммарной) приведенной погрешности применяемого преобразователя давления при измерении давления жидкости в рабочих условиях (определяется в соответствии с описанием типа применяемого датчика давления), %. | |
Таблица 4 - Пределы допускаемой относительной погрешности расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР при измерении объемного расхода и объема жидкости в потоке.
|
Исполнение расходомера* |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке при использовании частотно-импульсного, токового и цифрового выходов**, % |
|
УРСВ-0Х1; УРСВ-0Х1 П; УРСВ-1Х1; УРСВ-311, УРСВ-311 П; УРСВ-5Х1; УРСВ-6Х1 |
± (0,95 + 0,1/v)1) |
|
УРСВ-1Х1; УРСВ-5Х1; УРСВ-6Х1 |
± (1,5 + 0,2/v)2) |
|
УРСВ-0Х1 Н; УРСВ-0Х1 ПН |
± 5,0 (при Qмин< Q < ^^пер)1); 3) ± 2,0 (при Qпер <Q < Qнаиб) 1); 3) |
Продолжение таблицы 4
|
Исполнение расходомера* |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке при использовании частотно-импульсного, токового и цифрового выходов**, % |
|
УРСВ-311 Н, УРСВ-311 ПН; |
± 5,0 (при Qмин< Q < Qпер)1); 3) ± 2,0 (при Qпер <Q < Qнаиб) 1); 3) |
|
УРСВ-1Х1 В; УРСВ-5Х1 В; УРСВ-6Х1 В |
± (1,2 + 0,2/v)1) |
|
± (1,5 + 0,2/v)2) | |
|
УРСВ-2Х1 |
± (1,5 + 0,2/v)1) |
|
УРСВ-4Х1 Н |
± 3,0 (при v < 1 м/с)1) ± 1,5 (при v > 1 м/с)1) |
|
УРСВ-1Х2; УРСВ-3Х2; УРСВ-5Х2; УРСВ-5Х2 N; УРСВ-6Х2; УРСВ-7Х2 |
± (0,45 + 0,1/v)1) |
|
± (0,7 + 0,2/v)2) | |
|
УРСВ-2Х2; УРСВ-7Х2 Д |
± (0,7 + 0,2/v)1) |
|
УРСВ-5Х2 Д; УРСВ-6Х2 Д |
± (0,8 + 0,1/v)1) |
|
± (1,2 + 0,2/v)2) | |
|
УРСВ-1Х2 С; УРСВ-5Х2 С |
± (1,4 + 0,4/v)1) |
|
УРСВ-5Х2 NO; УРСВ-6Х2 О |
± 0,751) |
|
± 1,02) | |
|
± 0,54) | |
|
УРСВ-5Х2 NH; УРСВ-6Х2 Н |
± (2,0 + 0,1/v) (при v < 0,5м/с)1) ± 1,0 (при v > 0,5 м/с)1) |
|
± (3,0 + 0,1/v) (при v<0,5м/с)2) ± 1,5 (при v > 0,5 м/с) 2) | |
|
± (1,0 + 0,1/v) (при v < 0,5 м/с)4) ± 0,5 (при v > 0,5 м/с)4) | |
|
УРСВ-5Х3; УРСВ-7Х3 |
± (0,4 + 0,075/v) 1) |
|
± (0,5 + 0,1/v)2) | |
|
УРСВ-5Х3 Д |
± (0,6 + 0,075/v)1) |
|
± (0,75 + 0,1/v)2) | |
|
УРСВ-5Х4; УРСВ-5Х4 N; УРСВ-6Х4; УРСВ-7Х4 |
± (0,25 + 0,1/v) |
|
± (0,4 + 0,1/v)2) | |
|
УРСВ-5Х4 Д; УРСВ-6Х4 Д |
± (0,6 + 0,1/v)1) |
|
± (0,8 + 0,2/v)2) |
Продолжение таблицы 4
|
Исполнение расходомера* |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке при использовании частотно-импульсного, токового и цифрового выходов**, % |
|
УРСВ-5Х4 \О;УРСВ-6Х4 О |
± 0,3 |
|
± 0,452) | |
|
± 0,154) | |
|
* - в таблице не указаны коды исполнений, не влияющие на погрешность; * * - пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке указываются в паспорте; v - безразмерная величина, численно равная скорости потока жидкости в проточной части расходомера-счетчика ультразвукового УРСВ ВЗЛЕТ МР; 1) - при поверке методом непосредственного сличения или при поверке имитационным методом и работе с измерительными участками с номинальным диаметром DN > 300, изготовленными АО «Взлет» (ООО «Завод Взлет»; ООО «ЦТА»), по их лицензии или проведении монтажных работ специалистами АО «Взлет» (ООО «Завод Взлет»; ООО «ЦТА») по месту эксплуатации в соответствии с инструкцией по монтажу; 2) - при поверке имитационным методом и использовании в качестве измерительного участка бывшего в эксплуатации трубопровода; 3) - значения Q,nl[l; Qi^ и Он,,,,,;, указывается в паспорте расходомера-счетчика ультразвукового УРСВ ВЗЛЕТ МР; 4) - при поверке методом непосредственного сличения по месту эксплуатации для расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР со значением объемного расхода менее 4000 м3/ч. | |
Таблица 5 - Основные технические характеристики расходомеров-счетчиков
ультразвуковых УРСВ ВЗЛЕТ МР___________________________________________
|
Наименование характеристики |
Значение |
|
Диаметр номинальный, DN |
от 10 до 20000 |
|
Измеряемая среда |
Вода горячая/холодная, нефть и нефтепродукты, другие жидкости неагрессивные к компонентам расходомера-счетчика, в том числе сточные воды |
|
Допустимое избыточное давление жидкости, МПа, не более1) |
25,0 |
|
Допустимый диапазон температуры жидкости, °С1) |
от минус 50 до плюс 4005) |
|
Параметры электрического питания: - напряжения постоянного тока, В - напряжение (от автономного источника питания), В - напряжение (от блока батарей), В |
24 ± 2 3,6 7,2 |
|
Потребляемая мощность, Вт, не более |
15 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Интерфейсы связи2) - частотно-импульсный, Гц - аналоговый, мА - цифровой выход, протокол |
от 0,0001 до 10000 от 0 до 20 RS-232, RS-485, HART, NFC, USB, Ethernet, M-bus, Profibus, Wireless M-Bus, LoRaWAN |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
_4) |
|
Масса, кг, не более |
_4) |
|
Маркировка взрывозащиты: - блок искрозащиты - электроакустические преобразователи - исполнение УРСВ-7ХХ ХХЕх |
[Exia]IIB 0ExiaIIBT6.. .Т3 X 1 Ex d [ib] ПС Т6...Т3 Gb X |
|
Степень защиты обеспечиваемые оболочками по ГОСТ 14254-2015 |
IP54, IP65, IP67, IP68 |
|
Среднее время наработки на отказ, ч, не менее Средний срок службы, лет, не менее |
100 000 12; 253) |
|
Условия эксплуатации: - температура окружающего воздуха, °С - электроакустические преобразователи - вторичный измерительный преобразователь - атмосферное давление, кПа - относительная влажность воздуха, % |
от минус 55 до плюс 130 от минус 50 до плюс 65 от 84,0 до 106,7 до 95 |
|
1) - допустимое избыточное давление жидкости и допустимый диапазон температуры жидкости определяется типом применяемого первичного преобразователя расхода и электроакустическими преобразователями и указывается в паспорте расходомера-счетчика ультразвукового УРСВ ВЗЛЕТ МР; 2) - наличие, количество и параметры выходного сигнала (силы постоянного электрического тока, частота выходного сигнала) интерфейсов связи определяется исполнением и указывается в паспорте расходомеров -счетчиков ультразвуковых УРСВ ВЗЛЕТ МР; 3) - для исполнения УРСВ-7ХХ ХХХ; 4) - габаритные размеры и масса расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР указаны в эксплуатационных документах; 5) - при температуре жидкости более плюс 130°С преобразователи электроакустические устанавливаются на специальные термозащитные звуководы. | |
Знак утверждения типа
наносится на лицевую панель расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР методом, шелкографии, металлографики или лазерной гравировки, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик ультразвуковой |
УРСВ ВЗЛЕТ МР |
1 шт. |
|
Термочехол* |
— |
1 шт. |
|
Паспорт |
ШКСД.407251.020 ПС |
1 экз. |
|
Руководство по эксплуатации |
ШКСД.407251.020 РЭ |
1 экз. |
|
Методика поверки |
МП 1050-1-2019 |
1 экз. |
|
*По заказу | ||
Сведения о методах измерений
приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ШКСД.407251.020 ТУ. Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР. Технические условия.
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Другие Расходомеры
