Датчики давления микропроцессорные СЕНСОР-М (далее - датчики) предназначены для преобразования избыточного давления, разрежения или разности давлений в электрический унифицированный аналоговый выходной сигнал и (или) цифровой выходной сигнал (интерфейс): стандарта RS485 и протокола Modbus RTU, стандарта и протокола l-Wire. стандарта BELL 202 и протокола MART в зависимости от конструктивного исполнения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84396-22 |
| Действует | по 24.12.2030 |
| Наименование | Датчики давления микропроцессорные |
| Модель | СЕНСОР-М |
| Приказы |
№2006 от
02.10.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2598b355-06c5-6dc6-517e-f70233f63c16 |
Производитель / Заявитель
Частное производственно-торговое унитарное предприятие «Белсенсор», БЕЛАРУСЬ, 223051, Минская область, Минский район, п. Колодищи, улица Минская, дом 5, офис 350
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.10.2026 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие «Белорусский государственный институт метрологии»
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
84396-22: Описание типа
2022-84396-22.pdf
|
Скачать | 2.4 MБ | |
|
84396-22: Методика поверки
2022-mp84396-22.pdf
|
Скачать | 75.6 КБ | |
|
Свидетельство (сертификат)
2025-cr84396-22.pdf
Файл устарел
|
Скачать | 279.5 КБ | |
|
84396-22: Описание типа
2026-84396-22.pdf
|
Скачать | 2.2 MБ | |
|
Свидетельство (сертификат)
2026-cr84396-22.pdf
|
Скачать | 279.5 КБ |
Описание типа
Назначение
Дотики давления микропроцессорные СЕНСОР-М (далее - датчики) предназначены для преобразования избыточного давления, разрежения или разности давлении в электрический унифицированный аналоговый выходной сигнал и (или) цифровой выходной сигнал (интерфейс): стандарта RS485 и протокола Modbus RTU, стандарта и протокола 1-Wire, стандарта BELL 202 и протокола HART в зависимости от конструктивного исполнения.
Датчики могут применяться в системах автоматического управления, контроля и регулирования производственных процессов.
Описание
Датчики давления микропроцессорные состоят из пустотелого цилиндрического корпуса, нижняя часть которого заканчивается штуцером для присоединения к месту oioopa давления (модели К). II. 12) , торцевой мембраной (модель 13), модулем разноси! давлений (модели 25, 26). Внутри корпуса находится пьезо- или тензометрический сенсор давления со встроенным термодатчиком и плата с элементами электрической схемы. К верхней части корпуса любой конструктивной модели может быть прикреплён четырёхконтактный разъём для подключения внешних цепей (исполнение без индикатора), кабель с воздушным каналом (исполнение Г), съёмный индикатор (исполнение И) или встроенный индикатор (исполнение И1).
Под воздействием давления измеряемой среды изменяется сопротивление сенсора давления, что, в свою очередь, приводит к изменению выходного сигнала прямо пропорционально измеряемому давлению. Па плате установлен микропроцессор, который получает информацию о текущей температуре от термодатчика и давлении от сенсора давления. Используя данные о температуре и давлении, микропроцессор вычисляет значение поправки и корректирует выходной сигнал для компенсации нелинейности и погрешности от воздействия температуры. Датчики могут изготавливаться взрывозашишённого исполнения с видом взрывозащиты «Искробезопасная электрическая цепь i» (исполнение Ex, И, III).
Программное обеспечение (далее ПО) датчиков состоит из встроенного и внешнего (прикладного).
Встроенное ПО для датчиков с цифровыми интерфейсами устанавливается в микропроцессор датчиков на стадии производства. Встроенное ПО является метрологически значимым и защищено от преднамеренных и непреднамеренных изменений. Доступ к номеру версии (идентификационному номеру) встроенного ПО из прикладного ПО - в соответствии с ин терфейсом.
Прикладное ПО для датчиков с цифровыми интерфейсами состоит из программ WinMaster, Master! W, HMaster (в зависимости от цифрового интерфейса) и ручного коммуникатора цифровых интерфейсов СЕНСОР-РК. Прикладное ПО не является метрологически значимым.
Программное обеспечение (далее - ПО) датчиков состоит из встроенного и внешнего (прикладного).
Встроенное ПО для датчиков с цифровыми интерфейсами устанавливается в микропроцессор датчиков на стадии производства. Встроенное ПО является метрологически значимым и защищено от преднамеренных и непреднамеренных изменений. Доступ к номеру версии (идентификационному номеру) встроенного ПО из прикладного ПО - в соответствии с интерфейсом.
Прикладное ПО для датчиков с цифровыми интерфейсами состоит из программ WinMaster, Master! W, HMaster (в зависимости от цифрового интерфейса) и ручного коммуникатора цифровых интерфейсов СЕНСОР-РК. Прикладное ПО не является метрологически значимым.
Программа WinMaster предназначена для обмена данными с датчиками с интерфейсом RS485 / Modbus RTU, подключёнными к USB-порту персонального компьютера (далее - ПК) через адаптер СЕНСОР-USB / RS485. Программа с адаптером является мастер-устройством сети Modbus и обеспечивает интерфейс пользователя для выполнения команд протокола Modbus RTU и поиска устройств в сети Modbus.
Программа Master!W предназначена для обмена данными с датчиками с интерфейсом 1-Wire, подключенными к USB-порту ПК через адаптер
СЕНСОР-USB / 1W или адаптер DS9490. Программа с адаптером является мастер-устройством сети MicroLAN и обеспечивает интерфейс пользователя для выполнения процедуры поиска устройств 1-Wire в сети и выполнения стандартных и функциональных команд протокола 1-Wire.
Программа HMaster предназначена для обмена данными с датчиками с интерфейсом BELL202 / HART через модем СЕНСОР-USB / HART, подключенный к USB-порту ПК. Программа с модемом является главным мастер-устройством сети HART и обеспечивает интерфейс пользователя для выполнения команд протокола HART.
Ручной коммуникатор цифровых интерфейсов СЕНСОР-РК предназначен для обмена данными с датчиками давления микропроцессорными СЕНСОР-М и другими устройствами по интерфейсу и протоколу 1-Wire, по интерфейсу RS485 с протоколом Modbus-RTU, по интерфейсу BELL202 с протоколом HART.
Фотография общего вида датчиков приведена в приложении 1. Место нанесения знака поверки (клейма-наклейки) приведено в приложении 2.

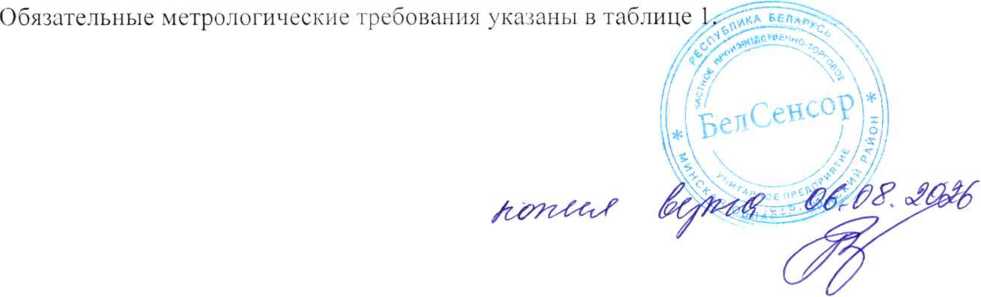

Обязательные метрологические требования:
Таблица 1
|
Модель |
Верхний предел измерений Ртах* |
Диапазон изменения выходного сигнала, цифровой интерфейс |
Пределы допускаемой основной приведённой погрешности, % диапазона измерений | ||
|
Конструктивное исполнение |
Код чувствительного элемента | ||||
|
минимум |
максимум | ||||
|
10 |
1 |
0.25 кПа |
1,0 кПа |
0-5 мА, 5-0 мА, 4-20 мА, 4-20 мА с HART, 0,4-2 В, 0-10 В, 10-0 В, 1-Wire, RS485 (для датчиков с индикатором: исполнения И. И1) 4-20 мА, 4-20 мА с HART, 0,4-2 В, 1-Wire, RS485 (для исполнения без индикатора) |
±1,0 |
|
2 |
0.4 кПа |
1.6 кПа |
±0,5 ±1,0 | ||
|
11 |
3 |
100 кПа |
250 кПа |
±1,0 | |
|
4 |
250 кПа |
600 кПа | |||
|
5 |
1,0 МПа |
2,5 МПа | |||
|
6 |
4 МПа |
10 МПа | |||
|
12 |
0 |
-100 кПа |
±0,5 ±1,0 | ||
|
1 |
1.6 кПа |
6 кПа |
±0,25 ±0,5 | ||
|
2 |
6 кПа |
25 кПа | |||
|
3 |
25 кПа |
100 кПа |
±0,1** ±0,15** ±0,25 ±0,5 | ||
|
4 |
160 кПа |
600 кПа | |||
|
5 |
0.6 МПа |
2,5 МПа | |||
|
6 |
2.5 МПа |
10 МПа |
±0,25 ±0,5 | ||
|
7 |
10 МПа |
40 МПа | |||
|
8 |
25 МПа |
60 МПа | |||
|
13 |
3 |
25 кПа |
100 кПа | ||
|
4 |
160 кПа |
600 кПа | |||
|
5 |
0,6 МПа |
2,5 МПа | |||
|
6 |
2,5 МПа |
10 МПа | |||
|
25 |
3 |
10 кПа |
40 кПа |
±0,5 | |
|
4 |
25 кПа |
100 кПа |
±0,25 ±0,5 | ||
|
5 |
160 кПа |
600 кПа | |||
|
26 |
1 |
0.6 кПа |
2,5 кПа | ||
|
2 |
1,6 кПа |
6 кПа |
±0,15 ±0,25 ±0,5 | ||
|
3 |
6,3 кПа |
40 кПа | |||
|
4 |
40 кПа |
250 кПа | |||
* Нижний предел измерении равен 0.
** Только для датчиков с цифровым интерфейсом 1-Wire или R.S485.
Примечания:
1 Датчики конструктивных исполнении 25. 26 являются датчиками разности давлений.
2 Датчики конструктивных исполнений 10. II и 12 с кодами чувствительного элемента 1, 2, 3, 4 могут быть настроены на диапазоны измерений от минус Рпих /2 до плюс Р|Пах /2.
3 Допускается настройка диапазона измерений в любых единицах измерений, допущенных к применению согласно Постановлению Совмина Республики Беларусь от24 ноября 2020 г. № 673.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:
Допустимая перегрузка давлением и масса датчиков в зависимости от модели указаны в таблице 2.
Таблица 2
|
Модель |
Допустимая перегрузка давлением, не более |
Масса, кг, не более | |
|
Конструктивное исполнение |
Код чувствительного элемента | ||
|
10 |
1 |
10 кПа |
0.25 |
|
2 |
10 кПа | ||
|
И |
3 |
400 кПа | |
|
4 |
1 МПа | ||
|
5 |
4 МПа | ||
|
6 |
15 МПа | ||
|
12 |
0 |
150 кПа | |
|
1 |
50 кПа | ||
|
2 |
80 кПа | ||
|
3 |
400 кПа | ||
|
4 |
2,5 МПа | ||
|
5 |
8 МПа | ||
|
6 |
15 МПа | ||
|
7 |
50 МПа | ||
|
8 |
НО МПа | ||
|
13 |
3 |
150 кПа | |
|
4 |
1 МПа | ||
|
5 |
3 МПа | ||
|
6 |
15 МПа | ||
|
25 |
3 |
60 кПа |
0,4 |
|
4 |
150 кПа | ||
|
5 |
1 МПа | ||
|
26 |
1 |
160 кПа |
4 |
|
2 |
160 кПа | ||
|
3 |
160 кПа | ||
|
4 |
600 кПа | ||
Диапазоны температур окружающего воздуха при эксплуатации (по требованию о заказчика):
от 5 °C до 50 °C;
от минус 30 °C до плюс 80 °C;
от минус 40 °C до плюс 80 °C (только для датчиков конструктивных исполнений 12 и 25).
Примечание - При снятии показаний с индикатора температура должна быть не ниже минус 30 °C.
Относительная влажность окружающего воздуха до 95 % при температуре 35 °C.
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C:
±0,1 % диапазона измерений;
±0,15 % диапазона измерений (для конструктивного исполнения 10).
По защищённости от воздействия твёрдых частиц, пыли и воды датчики соответствуют степени защиты оболочки по ГОСТ 14254-2015:
1Р68 (для исполнения Г);
1Р66 (для исполнения И1);
1Р65 (для других исполнений).
Датчики без индикатора могут иметь исполнение по взрывозащите «Искробезопасная электрическая цепь i» в комплекте с барьером искрозащиты. Маркировка взрывозащиты ОЕх ia ПС Тб Ga X для исполнения Ex, ОЕх ia IIB Тб Ga X для исполнений И и Н1 соответственно.
Средний срок службы не менее 12 лет.
Средняя наработка на отказ не менее 106000 ч.
Комплектность
Комплект поставки датчиков указан в таблице 3.
Таблица 3
|
Обозначение |
Количество |
Примечание |
|
Датчик СЕНСОР-М | ||
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 |
На 10 датчиков |
|
Индикатор И ЛУЯШ.406230.001-ИН |
1 |
Для датчиков со съёмным индикатором (исполнение И) |
|
Барьер искрозащиты |
1 |
Для исполнения Ex, Н, Н1 по заказу |
|
Комплект монтажных частей ЛУЯШ.406230.001-КЧ |
1 |
По требованию заказчика для исполнения К |
|
Адаптер CEHCOP-USB/RS485 и ПО* |
1 |
Для датчиков с цифровым интерфейсом, по требованию заказчика |
|
Адаптер CEHCOP-USB/1W и ПО* |
1 | |
|
Модем CEHCOP-USB/HART и ПО* |
1 | |
|
Ручной коммуникатор цифровых интерфейсов СЕНСОР-РК |
1 | |
|
* Состав ПО: программа, руководство пользователя, драйвер адаптера (модема). | ||
Место нанесения знака утверждения типа средств измерений
Знак утверждения типа наносится на специальную табличку методом лазерной печати, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Поверка осуществляется по СТБ 8069-2017 «Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки».
Сведения о методиках (методах) измерений: приведено в руководстве по эксплуатации.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»;
ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть И. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь i»;
методику поверки:
СТБ 8069-2017 «Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки».
Перечень средств поверки:
Микроманометр МКВ-250, диапазон измерений от 0 до 2,5 кПа, класс точности 0,02.
Манометр избыточного давления грузопоршневой МП-2,5, диапазон измерений от 0 до 250 кПа, классы точности 0,02; 0.05.
Манометр избыточного давления грузопоршневой МП-6, диапазон измерений от 0,04 до 0,6 МПа, классы точности 0,02; 0,05.
Манометр избыточного давления грузопоршневой МП-60, диапазон измерений от 0,1 до 6 МПа, классы точности 0.02: 0,05.
Манометр избыточного давления грузопоршневой МП-600, диапазон измерений от 1 до 60 МПа, классы точности 0,02; 0.05.
Мановакуумметр грузопоршневой МВП-2,5. диапазон измерений от минус 95 до плюс 250 кПа. классы точности 0,02: 0.05.
Калибратор многофункциональный UPS-III, диапазон измерений силы постоянного тока (I) от 0 до 24 мА, пределы допускаемой основной,;погрешности ±(0,01 % от I + 2 е.м.р.).
Вольтметр универсальный В7-54/3: предел измерений напряжения постоянного тока (U) 2 В, пределы допускаемой основной погрешности ±(0.004 % от U + 20 мкВ); предел измерений напряжения постоянного тока 20 В. пределы допускаемой основной погрешности ±(0,003 % от U + 200 мкВ).
Мера электрического сопротивления Р331, номинальное значение 100 Ом, класс точности 0,01.
Многозначная мера электрического сопротивления (ММЭС) Р3026-1, диапазон от 0.01 до 111111.1 Ом, класс точности 0.002.
Адаптер, модем, ручной коммуникатор. ПО для датчиков с цифровым интерфейсом - указаны в комплектности.
Идентификация программного обеспечения
Идентификационные данные ПО приведены в таблицах 4, 5.
Таблица 4 - Идентификационные данные встроенного ПО
|
Цифровой интерфейс датчиков |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
RS485 / Modbus RTU |
— |
1788_MB_lW_H.hex |
1.x.у* (не ниже 1.0.0) |
|
1-Wire | |||
|
BELL202 / HART |
х, у - составная часть номера версии ПО (метрологически незначимая часть); х, у принимаются равными от 0 до 9.
Таблица 5 - Идентификационные данные прикладного ПО
|
Цифровой интерфейс датчиков |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
RS485 / Modbus RTU |
W inMaster |
WinMaster.exe |
не ниже 1.0.0 |
|
1-Wire |
Master 1W |
Master 1 W.exe |
не ниже 1.0.0 |
|
BELL202 / HART |
HMaster |
HMasterV 1.02.exe |
не ниже 1.02 |
|
Все указанные выше интерфейсы |
СЕНСОР-РК |
СЕНСОР-РК |
не ниже 1.0.5 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:
Датчики давления микропроцессорные СЕПСОР-М соответствуют требованиям
ГОСТ 22520-85, ГОСТ 12997-84, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014,
ТУ BY 691433373.001-2012. ТР ТС 020/2011 (декларация о соответствии, регистрационный номер ЕАЭС № BY/112 11 01. ТР020 003 38391 от 27.12.2019, срок
действия по 08.12.2024), ТР ТС 012/2011 регистрационный номер BY/112 02.01.103 00323. 28.04.2024).
(сертификат соответствия, срок действия с 29.04.2019 по
