Штангенциркули
| Номер в ГРСИ РФ: | 84622-22 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | ООО "Линкс-Раша", г. Киров |
Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин и выполнения разметочных работ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84622-22 |
| Наименование | Штангенциркули |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Общество с ограниченной ответственностью "Линкс-Раша" (ООО "Линкс-Раша"), г. Киров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2043 |
| Найдено поверителей | 38 |
| Успешных поверок (СИ пригодно) | 2034 (100%) |
| Неуспешных поверок (СИ непригодно) | 9 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 84622-22: Описание типа СИ | Скачать | 675.4 КБ | |
| 84622-22: Методика поверки | Скачать | 49.1 КБ |
Описание типа
Назначение
Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин и выполнения разметочных работ.
Описание
Принцип действия штангенциркулей ШЦ (с отсчетом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей ШЦК (с отсчетом по круговой шкале) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей типов ШЦЦ (с цифровым отсчетным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Имеется возможность установки нуля в любой точке диапазона измерений, оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки.
Штангенциркули ШЦ изготавливаются: типа I - двусторонние с глубиномером, типа II -двусторонние, типа Ш - односторонние.
Штангенциркули ШЦК изготавливаются типа I - двусторонние с глубиномером.
Штангенциркули ШЦЦ изготавливаются: типа I - двусторонние с глубиномером, типа II -двусторонние, типа III - односторонние.
Штангенциркули типов II и III, могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).
Штангенциркули изготавливаются классов точности 1 и 2, отличающиеся пределами допускаемой абсолютной погрешности.
Логотип наносится на паспорт штангенциркулей типографским методом, на
ербочую поверхность штангенциркуля с лицевой стороны краской или лазерной
мркировкой.
Общий вид штангенциркулей указан на рисунках 1 - 7.
Заводской номер наносится на штангенциркуль с лицевой или оборотной стороны крской или лазерной маркировкой и имеет цифровое или буквенно-цифровое обозначение.
Пломбирование штангенциркулей от несанкционированного доступа не
предусмотрено.
Обозначение модификации штангенциркулей:
- для штангенциркулей ШЦ типа II с диапазоном измерений от 0 до 250 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-П-250-0,05
- для штангенциркулей ШЦ типа II с диапазоном измерений от 250 до 630 мм и
знчением отсчета по нониусу 0,1 мм, класса точности 1:
ШЦ-И-250-630-0,1-1
- для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,02 мм:
ШЦК-1-150-0,02
- для штангенциркулей ШЦЦ, типа I с диапазоном измерений от 0 до 125 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм:
ШЦЦ-1-125-0,01

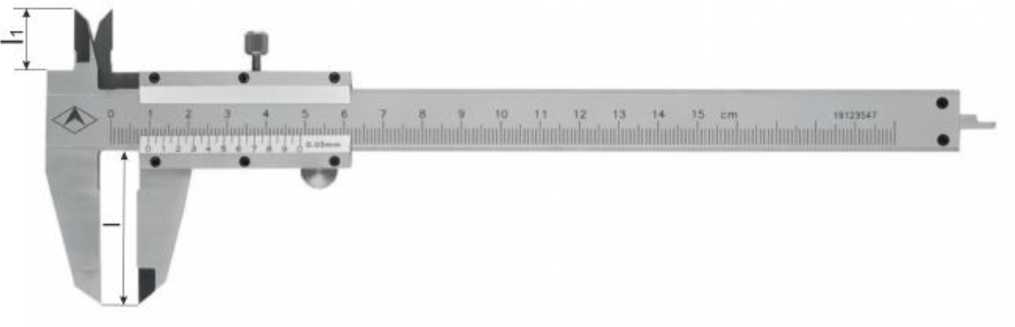

Рисунок 1 - Общий вид штангенциркулей модификации ШЦ-1-150-0,05

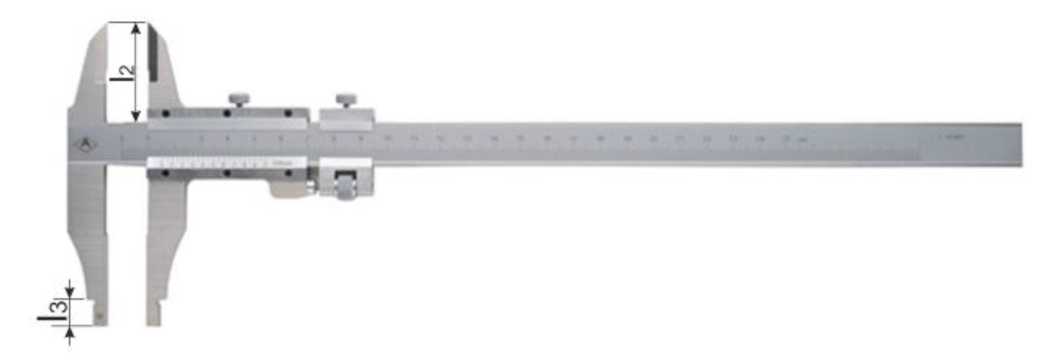

Рисунок 2 - Общий вид штангенциркулей модификации ШЦ-П-250-0,05

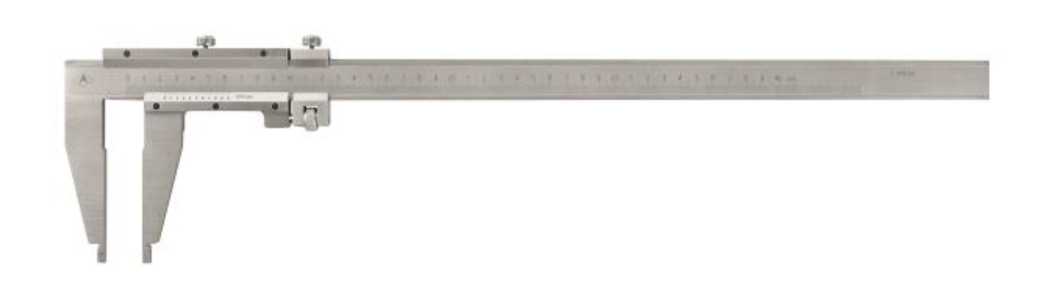

Рисунок 3 - Общий вид штангенциркулей модификации ШЦ-Ш-400-0,05

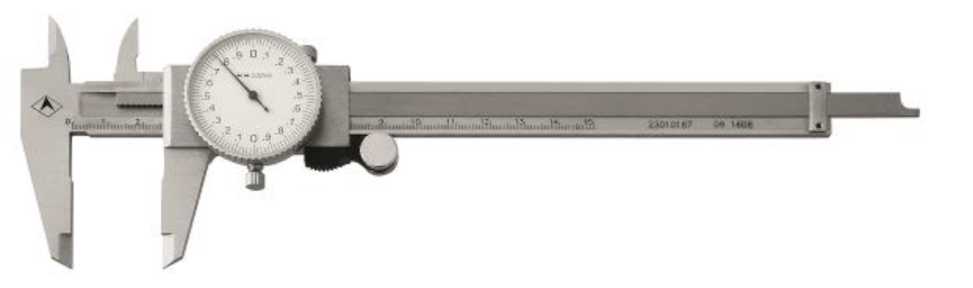

Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-1-150-0,02

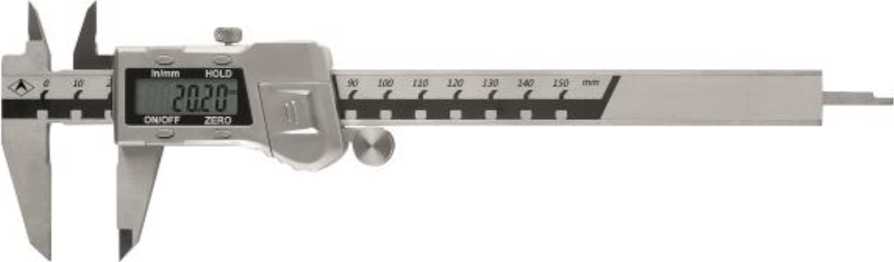

Рисунок 5 - Общий вид штангенциркулей модификации ТПТЩ-1-150-0,01

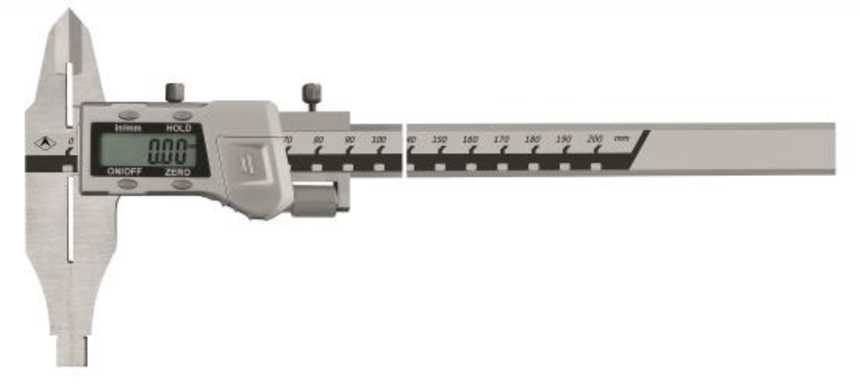

Рисунок 6 - Общий вид штангенциркулей модификации ШЦЦ-П-200-0,01

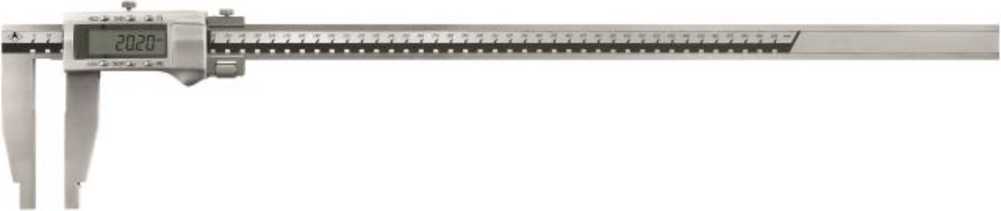

Рисунок 7 - Общий вид штангенциркулей модификации ШЦЦ-Ш-500-0,01
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей ШЦ
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-1-125-0,05 |
от 0 до 125 |
0,05 |
- |
- |
|
ШЦ-1-125-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-1-125-0,1-2 |
2 |
- | ||
|
ШЦ-1-135-0,05 |
от 0 до 135 |
0,05 |
- |
- |
|
ШЦ-1-135-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-1-135-0,1-2 |
2 |
- | ||
|
ШЦ-1-150-0,05 |
от 0 до 150 |
0,05 |
- |
- |
|
ШЦ-1-150-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-1-150-0,1-2 |
2 |
- | ||
|
ШЦ-1-160-0,05 |
от 0 до 160 |
0,05 |
- |
- |
|
ШЦ-1-160-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-1-160-0,1-2 |
2 |
- | ||
|
ШЦ-1-200-0,05 |
от 0 до 200 |
0,05 |
- |
- |
|
ШЦ-1-200-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-1-200-0,1-2 |
2 |
- | ||
|
ШЦ-1-250-0,05 |
от 0 до 250 |
0,05 |
- |
- |
|
ШЦ-1-250-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-1-250-0,1-2 |
2 |
- | ||
|
ШЦ-1-300-0,05 |
от 0 до 300 |
0,05 |
- |
- |
|
ШЦ-1-300-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-1-300-0,1-2 |
2 |
- | ||
|
ШЦ-П-160-0,05 |
от 0 до 160 |
0,05 |
- |
10 |
|
ШЦ-П-160-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-160-0,1-2 |
2 |
10 | ||
|
ШЦ-П-200-0,05 |
от 0 до 200 |
0,05 |
- |
10 |
|
ШЦ-П-200-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-200-0,1-2 |
2 |
10 | ||
|
ШЦ-П-250-0,05 |
от 0 до 250 |
0,05 |
- |
10 |
|
ШЦ-П-250-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-250-0,1-2 |
2 |
10 | ||
|
ШЦ-П-300-0,05 |
от 0 до 300 |
0,05 |
- |
10 |
|
ШЦ-П-300-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-300-0,1-2 |
2 |
10 |
Продолжение таблицы 1
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-П-400-0,05 |
от 0 до 400 |
0,05 |
- |
10 |
|
ШЦ-П-400-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-400-0,1—2 |
2 |
10 | ||
|
ШЦ-П-500-0,05 |
от 0 до 500 |
0,05 |
- |
20 |
|
ШЦ-П-500-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-250-630-0,05 |
от 250 до 630 |
0,05 |
- |
20 |
|
ШЦ-П-250-630-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-250-800-0,05 |
от 250 до 800 |
0,05 |
- |
20 |
|
ШЦ-П-250-800-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-320-1000-0,05 |
от 320 до 1000 |
0,05 |
- |
20 |
|
ШЦ-П-320-1000-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-500-1250-0,1-1 |
от 500 до 1250 |
0,1 |
1 |
20 |
|
ШЦ-П-500-1600-0,1-1 |
от 500 до 1600 |
0,1 |
1 |
20 |
|
ШЦ-П-800-2000-0,1-1 |
от 800 до 2000 |
0,1 |
1 |
20 |
|
ШЦ-Ш-160-0,05 |
от 0 до 160 |
0,05 |
- |
10 |
|
ШЦ-Ш-160-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-160-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-200-0,05 |
от 0 до 200 |
0,05 |
- |
10 |
|
ШЦ-Ш-200-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-200-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-250-0,05 |
от 0 до 250 |
0,05 |
- |
10 |
|
ШЦ-Ш-250-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-250-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-300-0,05 |
от 0 до 300 |
0,05 |
- |
10 |
|
ШЦ-Ш-300-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-300-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-400-0,05 |
от 0 до 400 |
0,05 |
- |
10 |
|
ШЦ-Ш-400-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-400-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-500-0,05 |
от 0 до 500 |
0,05 |
- |
20 |
|
ШЦ-Ш-500-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-250-630-0,05 |
от 250 до 630 |
0,05 |
- |
20 |
|
ШЦ-Ш-250-630-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-250-800-0,05 |
от 250 до 800 |
0,05 |
- |
20 |
|
ШЦ-Ш-250-800-0,1-1 |
0,1 |
1 |
20 |
Продолжение таблицы 1
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-Ш-320-1000-0,05 |
от 320 до 1000 |
0,05 |
- |
20 |
|
ШЦ-Ш-320-1000-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-500-1250-0,1-1 |
от 500 до 1250 |
0,1 |
1 |
20 |
|
ШЦ-Ш-500-1600-0,1-1 |
от 500 до 1600 |
0,1 |
1 |
20 |
|
ШЦ-Ш-800-2000-0,1-1 |
от 800 до 2000 |
0,1 |
1 |
20 |
Таблица 2 - Метрологические характеристики штангенциркулей ШЦК
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по круговой шкале, мм |
Класс точности |
|
ШЦК-1-125-0,02 |
от 0 до 125 |
0,02 |
- |
|
ШЦК-1-125-0,05 |
0,05 |
- | |
|
ШЦК-1-125-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-125-0,1-2 |
2 | ||
|
ШЦК-1-135-0,02 |
от 0 до 135 |
0,02 |
- |
|
ШЦК-1-135-0,05 |
0,05 |
- | |
|
ШЦК-1-135-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-135-0,1-2 |
2 | ||
|
ШЦК-1-150-0,02 |
от 0 до 150 |
0,02 |
- |
|
ШЦК-1-150-0,05 |
0,05 |
- | |
|
ШЦК-1-150-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-150-0,1-2 |
2 | ||
|
ШТ ЦК-1-160-0,02 |
от 0 до 160 |
0,02 |
- |
|
ШЦК-1-160-0,05 |
0,05 |
- | |
|
ШЦК-1-160-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-160-0,1-2 |
2 | ||
|
ШТ ЦК-1-200-0,02 |
от 0 до 200 |
0,02 |
- |
|
ШЦК-1-200-0,05 |
0,05 |
- | |
|
ШЦК-1-200-0,1-1 |
0,1 |
1 | |
|
ШТ ЦК-1-200-0,1-2 |
2 | ||
|
ШЦК-1-250-0,02 |
от 0 до 250 |
0,02 |
- |
|
ШЦК-1-250-0,05 |
0,05 |
- | |
|
ШЦК-1-250-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-250-0,1-2 |
2 |
Продолжение таблицы 2
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по круговой шкале, мм |
Класс точности |
|
ШТ ЦК-1-300-0,02 |
от 0 до 300 |
0,02 |
- |
|
ШТ ЦК-1-300-0,05 |
0,05 |
- | |
|
ШЦК-1-300-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-300-0,1-2 |
2 |
Таблица 3 - Метрологические характеристики штангенциркулей ШЦЦ
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦЦ-1-125-0,01 |
от 0 до 125 |
0,01 |
- |
|
ШЦЦ-1-135-0,01 |
от 0 до 135 |
0,01 |
- |
|
ШЦЦ-1-150-0,01 |
от 0 до 150 |
0,01 |
- |
|
ШЦЦ-1-160-0,01 |
от 0 до 160 |
0,01 |
- |
|
ШЦЦ-1-200-0,01 |
от 0 до 200 |
0,01 |
- |
|
ШЦЦ-1-250-0,01 |
от 0 до 250 |
0,01 |
- |
|
ШЦЦ-1-300-0,01 |
от 0 до 300 |
0,01 |
- |
|
ШЦЦ-П-160-0,01 |
от 0 до 160 |
0,01 |
10 |
|
ШЦЦ-П-200-0,01 |
от 0 до 200 |
0,01 |
10 |
|
ШЦЦ-П-250-0,01 |
от 0 до 250 |
0,01 |
10 |
|
ШЦЦ-П-300-0,01 |
от 0 до 300 |
0,01 |
10 |
|
ШЦЦ-П-400-0,01 |
от 0 до 400 |
0,01 |
10 |
|
ШЦЦ-П-500-0,01 |
от 0 до 500 |
0,01 |
20 |
|
ШЦЦ-П-250-630-0,01 |
от 250 до 630 |
0,01 |
20 |
|
ШЦЦ-П-250-800-0,01 |
от 250 до 800 |
0,01 |
20 |
|
ШЦЦ-П-320-1000-0,01 |
от 320 до 1000 |
0,01 |
20 |
|
ШЦЦ-Ш-160-0,01 |
от 0 до 160 |
0,01 |
10 |
|
ШЦЦ-Ш-200-0,01 |
от 0 до 200 |
0,01 |
10 |
|
ШЦЦ-Ш-250-0,01 |
от 0 до 250 |
0,01 |
10 |
|
ШЦЦ-Ш-300-0,01 |
от 0 до 300 |
0,01 |
10 |
|
ШЦЦ-Ш-400-0,01 |
от 0 до 400 |
0,01 |
10 |
|
ШЦЦ-Ш-500-0,01 |
от 0 до 500 |
0,01 |
20 |
|
ШЦЦ-Ш-250-630-0,01 |
от 250 до 630 |
0,01 |
20 |
|
ШЦЦ-Ш-250-800-0,01 |
от 250 до 800 |
0,01 |
20 |
|
ШЦЦ-Ш-320-1000-0,01 |
от 320 до 1000 |
0,01 |
20 |
Таблица 4 - Пределы допускаемой абсолютной погрешности штангенциркулей
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности (±), мм | |||||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства 0,01 мм | ||||||
|
0,05 |
0,1 для класса точности |
0,02 |
0,05 |
0,1 для класса точности | ||||
|
1 |
2 |
1 |
2 | |||||
|
от 0 до 100 включ. |
0,05 |
0,05 |
0,10 |
0,03 |
0,04 |
0,05 |
0,08 |
0,03 |
|
св. 100 до 200 включ. | ||||||||
|
св. 200 до 300 включ. |
0,04 |
0,04 | ||||||
|
св. 300 до 400 включ. |
0,10 |
- |
- |
- |
- | |||
|
св. 400 до 600 включ. |
0,10 |
- |
0,05 | |||||
|
св. 600 до 800 включ. |
0,06 | |||||||
|
св. 800 до 1000 включ. |
0,07 | |||||||
|
св. 1000 до 1100 включ. |
- |
0,15 |
- | |||||
|
св. 1100 до 1200 включ. |
0,16 | |||||||
|
св. 1200 до 1300 включ. |
0,17 | |||||||
|
св. 1300 до 1400 включ. |
0,18 | |||||||
|
св. 1400 до 1500 включ. |
0,19 | |||||||
|
св. 1500 до 2000 включ. |
0,20 | |||||||
Примечания:
1 За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок.
2 . Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности измерений измеряемой длины
Таблица 5 - Вылет губок l и l2 для измерения наружных размеров и вылет губок l1 и l3 для
измерений внутренних размеров (рисунки 1, 2)
|
Диапазон измерений, мм |
1, мм |
11, мм |
12, мм |
13, мм | |
|
не менее |
не более |
не менее | |||
|
от 0 до 125 |
35 |
42 |
15 |
- |
- |
|
от 0 до 135 |
38 |
42 |
16 |
- |
- |
|
от 0 до 150 |
38 |
42 |
16 |
- |
- |
|
от 0 до 160 |
45 |
50 |
16 |
16 |
6 |
|
от 0 до 200 |
50 |
63 |
16 |
20 |
8 |
|
от 0 до 250 |
60 |
80 |
16 |
25 |
10 |
|
от 0 до 300 |
63 |
100 |
22 |
30 |
10 |
|
от 0 до 400 |
63 |
125 |
- |
30 |
10 |
|
от 0 до 500 |
80 |
160 |
- |
40 |
15 |
|
от 250 до 630 |
80 |
200 |
- |
40 |
15 |
|
от 250 до 800 |
80 |
200 |
- |
50 |
15 |
|
от 320 до 1000 |
80 |
200 |
- |
50 |
20 |
|
от 500 до 1250 |
100 |
300 |
- |
63 |
20 |
|
от 500 до 1600 |
100 |
300 |
- |
63 |
20 |
|
от 800 до 2000 |
100 |
300 |
- |
63 |
20 |
Таблица 6 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: - плоских и цилиндрических измерительных поверхностей |
0,32 |
|
- измерительных поверхностей кромочных губок |
0,63 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более: - для штангенциркулей с отсчетом по нониусу 0,05 мм |
0,25 |
|
- для штангенциркулей с отсчетом по нониусу 0,1 мм |
0,30 |
|
Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм |
0,01 |
|
Допускаемые отклонения от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более: - для штангенциркулей со значением отсчета по нониусу, с ценой деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм |
0,004 |
|
- для штангенциркулей со значением отсчета по нониусу и с ценой деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм |
0,007 |
|
Допуск прямолинейности торца штанги штангенциркулей типа I, мм |
0,01 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм: - при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм - при значении отсчета по нониусу и цене деления шкалы 0,1 мм |
0,02 0,03 |
|
Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и Ш, мм, не более: - с верхним пределом диапазона измерений до 400 мм включ. - с верхним пределом диапазона измерений свыше 400 мм Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и Ш, мм, не более: - при цене деления или шаге дискретности менее 0,05 мм - при цене деления или значении отсчета по нониусу не менее 0,05 мм |
10 20 (0+0,01) (0+0,03) |
|
Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм |
0,01 |
|
Допуск параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм |
0,02 |
|
Ширина штрихов шкал штанги и нониуса, мм |
От 0,08 до 0,20 |
|
Ширина штрихов круговой шкалы отсчетного устройства, мм |
От 0,15 до 0,25 |
|
Разность ширины штрихов в пределах одной шкалы штанги, мм, не более: - при значении отсчета по нониусу 0,05 мм - при значении отсчета по нониусу 0,1 мм |
0,03 0,05 |
Таблица 7 - Усилие перемещения рамки по штанге
|
Верхний предел диапазона измерений штангенциркуля, мм, не более |
Усилие перемещения, Н, не более |
|
250 |
15 |
|
400 |
20 |
|
2000 |
30 |
Таблица 8 - Условия эксплуатации и средний срок службы
|
Наименование параметра |
Значение |
|
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более |
+15 до +25 80 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Штангенциркуль |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Элемент питания для штангенциркулей ШЦЦ |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы» паспорта штангенциркулей.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
ГОСТ 166-89 Штангенциркули. Технические условия
Другие Штангенциркули
