Система измерений количества и показателей качества нефти "Мобильная установка подготовки и стабилизации нефти на Русском месторождении"
| Номер в ГРСИ РФ: | 84624-22 |
|---|---|
| Производитель / заявитель: | ООО "НПП ОЗНА-Инжиниринг", г.Уфа |
Система измерений количества и показателей качества нефти «Мобильная установка подготовки и стабилизации нефти на Русском месторождении» (далее - СИКН) предназначена для измерения массы (массового расхода) и показателей качества нефти.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 84624-22 | |||||||||
| Наименование | Система измерений количества и показателей качества нефти "Мобильная установка подготовки и стабилизации нефти на Русском месторождении" | |||||||||
| Приказы |
№2059 от
25.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f7e2c431-d982-833c-3dc0-6cb68c4bce28 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО«НПП ОЗНА-Инжиниринг», РОССИЯ, 450071, Республика Башкортостан, город Уфа, ул. Менделеева, д. 205а, этаж 1, офис 19
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ВЯ.31.1100403.00 МП Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти «Мобильная установка подготовки и стабилизации нефти на Русском месторождении». Методика поверки
(с 25.09.2025)
МП 1183-9-2020 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти «Мобильная установка подготовки и стабилизации нефти на Русском месторождении». Методика поверки
(по 25.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
84624-22: Описание типа
2022-84624-22.pdf
|
Скачать | 389.3 КБ | |
|
84624-22: Методика поверки
2022-mp84624-22.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
84624-22: Описание типа
2022-84624-22-1.pdf
Файл устарел
|
Скачать | 389.3 КБ | |
|
84624-22: Описание типа
2025-84624-22.pdf
Файл устарел
|
Скачать | 422.1 КБ | |
|
84624-22: Методика поверки
2022-mp84624-22-1.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
84624-22: Методика поверки
2025-mp84624-22.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
84624-22: Описание типа
2025-84624-22-1.pdf
|
Скачать | 422.1 КБ | |
|
84624-22: Методика поверки
ВЯ.31.1100403.00 МП
2025-mp84624-22-1.pdf
|
Скачать | 2.1 MБ | |
|
84624-22: Методика поверки
МП 1183-9-2020
2022-mp84624-22-2.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти «Мобильная установка подготовки и стабилизации нефти на Русском месторождении» (далее - СИКН) предназначена для измерения массы (массового расхода) и показателей качества нефти.
Описание
Принцип действия системы основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на её компоненты.
В состав СИКН входят технологическая часть, система сбора, обработки информации и управления (далее - СОИ). В состав технологической части входят блок измерительных линий (БИЛ), блок измерений показателей качества нефти (далее - БИК), узел подключения передвижной поверочной установки, пробозаборное устройство щелевого типа.
В состав СИКН входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры-счетчики массовые OPTIMASS x400 мод. OPTIMASS 2400C S150 |
БИЛ |
53804-13 |
|
Датчики температуры TMT142R |
БИЛ, БИК |
63821-16 |
|
Датчики давления Метран-150 мод. Метран-150TG |
БИЛ, БИК |
32854-13 |
|
Влагомеры нефти микроволновые МВН-1 мод. МВН-1.1 |
БИК |
63973-16 |
|
Преобразователи плотности и расхода CDM мод. CDM100P |
БИК |
63515-16 |
|
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов АБАК+ |
СОИ |
52866-13 |
|
Примечание — В состав СИКН входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер. | ||
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора.
- пробоотборник автоматический;
- пробоотборник ручной;
- фильтры для очистки нефти от механических примесей;
- запорная и регулирующая арматура с устройствами контроля протечек.
СИКН, заводской номер 551 расположена на территории КП-20 Русского месторождения АО «Тюменнефтегаз». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер в виде цифрового обозначения нанесён типографским способом на информационную табличку установленную на входной двери в блок-бокс помещения СИКН. Нанесение знака поверки на СИКН не предусмотрено.

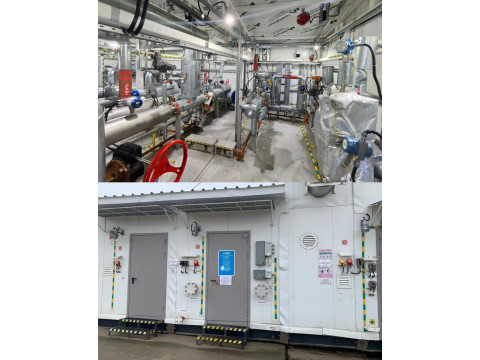

О бщий вид СИКН представлен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

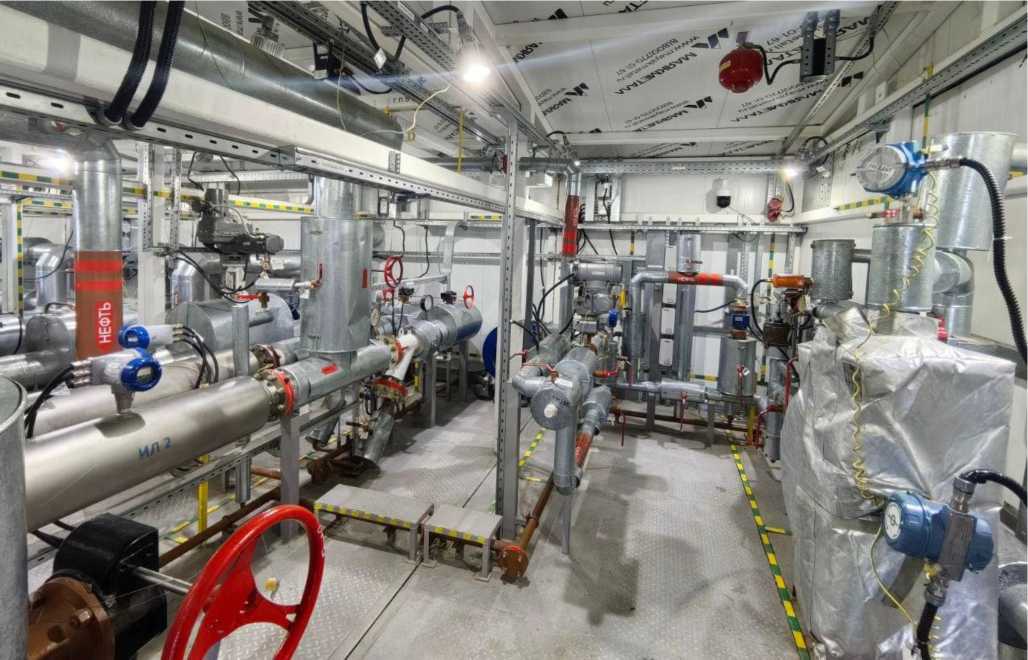

Рисунок 1 - Общий вид СИКН

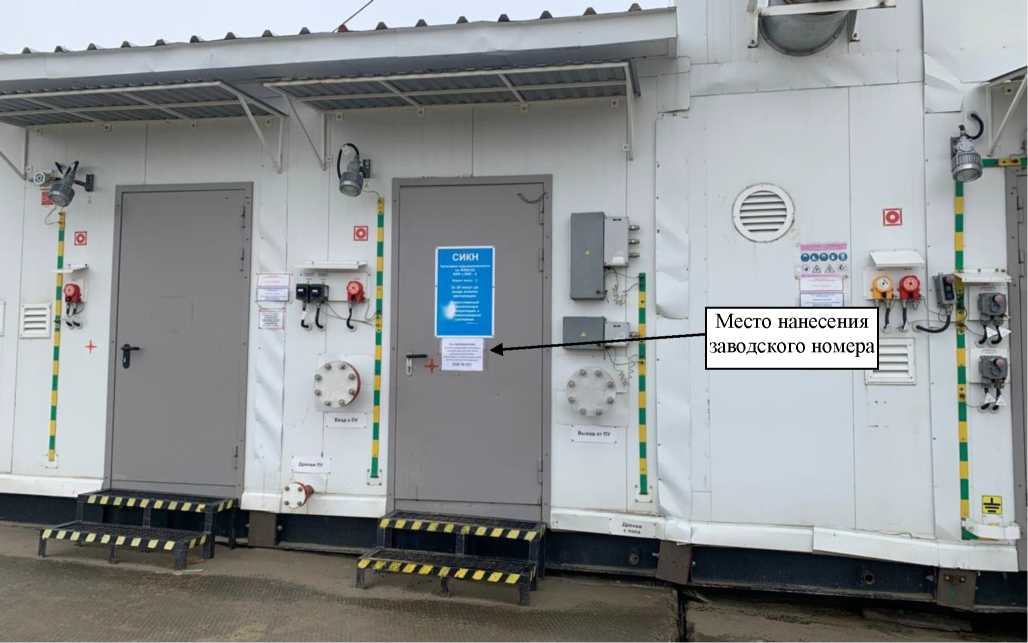

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учётом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 2.
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК (основной и резервный) |
АРМ оператора |
|
Идентификационное наименование ПО |
Abak.bex |
ОЗНА-Flow |
|
Номер версии (идентификационный номер) ПО |
1.0 |
3.3 |
|
Цифровой идентификатор ПО |
4069091340 |
8E093555 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода нефти, т/ч |
от 45 до 211 |
|
Пределы допускаемой относительной погрешности измерения, %: - массы брутто нефти - массы нетто нефти |
± 0,25 ± 0,35 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных линий |
2 (1 рабочая, 1 контрольно-резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
Диапазон температуры, °С |
от +40 до +65 |
|
Диапазон давления нефти, МПа |
от 1,0 до 4,0 |
|
Плотность нефти в рабочем диапазоне температур, кг/м3 |
от 864,61 до 939,39 |
|
Кинематическая вязкость, мм2/с, не более - при 40 °С - при 50 °С - при 90 °С |
123 70 17,19 |
|
Массовая доля воды в нефти, %, не более |
1,0 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
180 |
|
Давление насыщенных паров, кПа (мм рт.ст.), не более |
66,7 (500) |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
непрерывный |
|
Температура окружающего воздуха, °С, не ниже - в БИЛ и БИК - в операторной |
5 10 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 (трехфазное), 220±22 (однофазное) 50±1 |
Знак утверждения типа
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Система измерений количества и показателей качества нефти «Мобильная установка подготовки и стабилизации нефти на Русском месторождении» |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1919/2025 «Масса нефти. Методика измерений системой количества и показателей качества нефти «Мобильная установка подготовки и стабилизации нефти на Русском месторождении», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1919/01.00248-2014/2025 от 14 апреля 2025 г.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (Пункт 6.1.1)
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
