Регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2
| Номер в ГРСИ РФ: | 84681-22 |
|---|---|
| Производитель / заявитель: | Shenzhen Inkbird Technology Company Limited, Китай |
Регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2 (далее по тексту - регистраторы или логгеры) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84681-22 |
| Действует | по 22.02.2027 |
| Наименование | Регистраторы температуры и относительной влажности беспроводные |
| Модель | InkBird IBS-TH2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a4a25c0d-357c-0fc6-1735-883a7b2278c6 |
Производитель / Заявитель
Shenzhen Inkbird Technology Company Limited, Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
при использовании измерительных каналов температуры и относительной влажности1
2 года
без использования измерительного канала относительной влажности
|
| Зарегистрировано поверок |
4000
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3971 (99%) |
| Неуспешных поверок (СИ непригодно) | 29 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
84681-22: Описание типа
2025-84681-22.pdf
|
Скачать | 257.4 КБ | |
|
84681-22: Методика поверки
2025-mp84681-22.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2 (далее по тексту - регистраторы или логгеры) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.
Описание
Принцип действия регистраторов основан на измерении температуры и относительной влажности, сохранении результатов измерений в собственной памяти, преобразовании данных измерений в кодовые сигналы и их автоматической передаче по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения «Engbird» для гаджетов с операционной средой на базе «Андроид».
Приложение «Engbird» позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.
Регистраторы являются автономными приборами и обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их корпус среды или среды, в которой находятся их внешние датчики (зонды).
Регистраторы IBS-TH2 изготавливаются в трёх исполнениях:
- IBS-TH2(T) - обеспечивает измерение и регистрацию только значений температуры;
- IBS-TH2(TH) - обеспечивает измерение и регистрацию значений температуры и относительной влажности;
- IBS-TH2-PLUS - обеспечивает измерение и регистрацию значений температуры и относительной влажности (в том числе от внешних зондов), имеет встроенный ЖК-дисплей.
Конструктивно каждый логгер представляет собой миниатюрное устройство, размещённое в пластиковом корпусе. Внутри корпуса расположена многослойная печатная плата с электронной схемой устройства, включающей: микроконтроллер, узел беспроводного интерфейса, интегральный датчик температуры и относительной влажности и память результатов. Модификации IBS-TH2(T) и IBS-TH2(TH) содержат элемент индикации (светодиод). Модификация IBS-TH2-PLUS снабжена ЖК-дисплеем, разьёмом для подключения внешних датчиков и кнопкой управления. Питание логгера осуществляется от двух стандартных элементов типоразмера ААА, устанавливаемых в батарейный отсек с закрывающейся крышкой, расположенный на задней плоскости корпуса. На другой плоскости корпуса расположено отверстие для доступа окружающего воздуха к встроенным датчикам температуры и относительной влажности. Также корпус логгеров IBS-TH2(T) и IBS-TH2(TH) имеет специальное сквозное отверстие для крепления устройства посредством подвеса. Кроме того, внутри корпуса логгера расположены два плоских магнита, которые позволяют фиксировать устройство на металлической поверхности.
В случае нарушения радиообмена между логгером и гаджетом либо в случае выключения гаджета/приложения фиксируемые логгером результаты сохраняются в его памяти. После восстановления радиообмена накопленные результаты автоматически передаются из памяти логгера в память гаджета.
Цветовая гамма этикеток регистраторов может быть изменена по решению Изготовителя в одностороннем порядке.

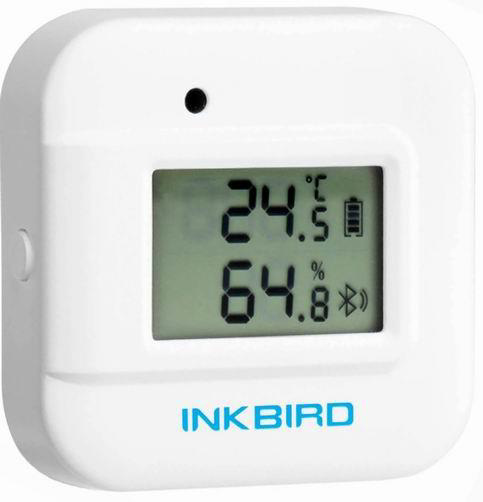

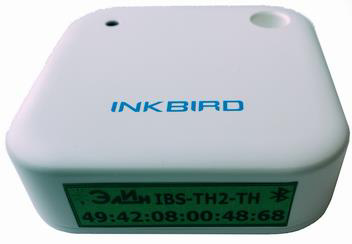

На рисунке 1 представлены фотографии общего вида регистраторов IBS-TH2.
IBS-TH2(T), IBS-TH2(TH)
Рисунок 1 - Общий вид регистраторов
IBS-TH2-PLUS
На рисунке 2 представлены фотографии общего вида зондов для IBS-TH2-PLUS.

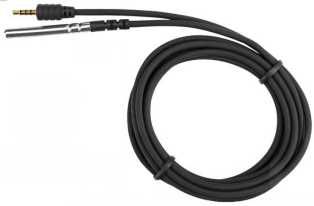

Зонд температуры Probe 2T

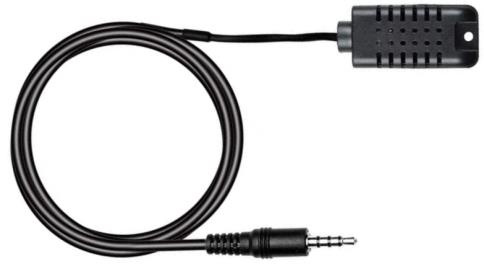

Зонд температуры и влажности
Probe 2TH
Рисунок 2 - Общий вид внешних зондов для IBS-TH2-PLUS

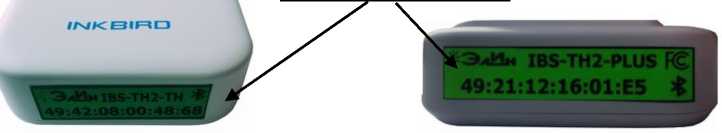

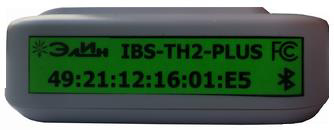

Пломбирование регистраторов не предусмотрено. Заводской номер в виде индивидуального кодового обозначения MAC-адреса устройства Bluetooth наносится на наклейку, прикрепляемую на нижнюю боковую грань корпуса регистратора (рисунок 3). Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.
Место нанесения заводского номера
IBS-TH2-PLUS
IBS-TH2(T), IBS-TH2(TH)
Рисунок 3 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) регистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО регистратора находится в ПЗУ микроконтроллера и не доступно для внешней модификации.
Автономное (внешнее) ПО реализовано в виде приложения строго для операционной системы на базе ОС «Андроид» и доступно для скачивания в свободном доступе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ibs-th2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.1.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Идентификационные данные внешнего ПО регистраторов представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Engbird |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.3.3 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Технические характеристики
Метрологические характеристики регистраторов приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C: - для IBS-TH2(T) и IBS-TH2(TH) - для IBS-TH2-PLUS (внутренний датчик) - для IBS-TH2-PLUS (внешний датчик типа Probe 2T) - для IBS-TH2-PLUS (внешний датчик типа Probe 2TH) |
от -40 до +60 от -10 до +60 от -40 до +125 от -40 до +60 |
|
Разрешающая способность при измерении температуры, °C |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (в зависимости от диапазона измерений), °C: - для IBS-TH2(T) и IBS-TH2(TH) |
±1,1 (от -40 до -20 °C включ.) ±0,8 (св. -20 до 0 °C включ.) ± 0,5 (св. 0 °C) |
|
- для IBS-TH2-PLUS (внутренний датчик) |
±0,8 (от -10 до 0 °C включ.) ± 0,5 (св. 0 °C) |
|
- для IBS-TH2-PLUS (внешний датчик типа Probe 2T) |
±2,5 (от -40 до -20 °C включ.) ±1,5 (св. -20 до 0 °C включ.) ± 1,0 (св. 0 до +80 °C включ.) ± 2,0 (св. +80 °C) |
|
- для IBS-TH2-PLUS (внешний датчик типа Probe 2TH) |
±1,1 (от -40 до -20 °C включ.) ±0,8 (св. -20 до 0 °C включ.) ± 0,5 (св. 0 °C) |
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % (для IBS-TH2(TH) и IBS-TH2-PLUS (внутренний и внешний датчики)) |
от 5 до 95 |
|
Разрешающая способность при измерении относительной влажности, % |
0,04 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности в диапазоне температур окружающей среды от +5 до +60 °С (в зависимости от диапазона измерений), % |
±7,0 (от 5 до 10 % включ.) ±5,0 (св. 10 до 90 % включ.) ±7,0 (св. 90 до 95 % включ.) |
Основные технические характеристики регистраторов приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Программируемый интервал между измерениями |
10 с; 30 с; 1 мин; 2 мин; 5 мин; 10 мин; 30 мин; 60 мин; 75 мин; 90 мин; 120 мин |
|
Количество накопленных результатов температуры и влажности при отсутствии радиосвязи с гаджетом, шт. |
30000 |
|
Количество программируемых пределов при контроле температур ы/относительной влажности |
один верхний и один нижний |
|
Диапазон частот, используемый при радиообмене, ГГ ц |
от 2,402 до 2,48 |
|
Предельная дальность связи с гаджетом при прямой видимости, м |
20 |
|
Напряжение питания постоянного тока, В |
3,0 (два элемента типа «ААА») |
|
Габаритные размеры регистратора (высота х ширина х толщина), не более, мм: - IBS-TH2(T), IBS-TH2(TH) - IBS-TH2-PLUS |
57x57x17 57x57x19 |
|
Масса регистратора без элемента питания, г, не более: - IBS-TH2(T), IBS-TH2(TH) - IBS-TH2-PLUS |
24 35 |
|
Габаритные размеры наконечника внешнего датчика для IBS-TH2-PLUS, мм, не более: - типа Probe 2T (длинахдиаметр) - типа Probe 2TH (длинах ширинах высота) |
38x05 56x26x14 |
|
Длина кабеля внешних датчиков (Probe 2T, Probe 2TH) для IBS-TH2-PLUS, мм, не менее |
2000 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - IBS-TH2(T), IBS-TH2(TH) - IBS-TH2-PLUS - относительная влажность воздуха, %, не более |
от -40 до +60 от -10 до +60 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта на регистраторы типографским способом, а также на корпуса регистраторов посредством наклейки соответствующих номерных этикеток.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регистратор температуры беспроводной |
InkBird IBS-TH2 (*) |
В соответствии с заказом (*) (минимальное количество - 1 шт.) |
|
Элемент питания |
«ААА» |
2 шт.(**) |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз.(***) |
|
Паспорт |
- |
1 экз. |
|
Зонд температуры (только для исполнения IBS-TH2-PLUS) |
Probe 2T |
(****) 1 шт.( ) |
|
Зонд температуры и влажности (только для исполнения IBS-TH2-PLUS) |
Probe 2TH |
(****) 1 шт.( ) |
|
Примечания: (*) - тип исполнения (IBS-TH2(T), IBS-TH2(TH) или IBS-TH2-PLUS) и количество -в соответствии с заказом; (** ) - в соответствии с количеством регистраторов в заказе; (** *) - доступно для свободного скачивания на сайте https://elin.ru; (** **) - по дополнительному заказу. | ||
Сведения о методах измерений
приведены в разделах «Подготовка логгера к эксплуатации» и «Использование логгера по назначению» Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия на регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2, разработанный фирмой «Shenzhen Inkbird Technology Company Limited», Китай.
