Счетчики газа объемные диафрагменные BK
| Номер в ГРСИ РФ: | 84689-22 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "РАСКО Газэлектроника", г. Арзамас |
Счетчики газа объемные диафрагменные ВК (далее - счетчики) предназначены для измерений объема газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84689-22 |
| Действует | по 22.02.2027 |
| Наименование | Счетчики газа объемные диафрагменные |
| Модель | BK |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fff58728-4288-3909-a52a-254597cd691f |
Производитель / Заявитель
Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
160567
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 160564 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
84689-22: Описание типа
2024-84689-22-1.pdf
|
Скачать | 693.9 КБ | |
|
84689-22: Методика поверки
2024-mp84689-22.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Счетчики газа объемные диафрагменные ВК (далее - счетчик) предназначены для измерений объема газа при рабочих условиях (в исполнении без температурной компенсации), или объема газа, приведенного к температуре плюс 20 °С (в исполнении с температурной компенсацией).
Описание
Принцип действия счетчика основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема. Счетчики могут иметь от одного до четырех измерительных механизмов.
Счетчик состоит из корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов, и отсчетного устройства.
Счетчики имеют типоразмеры G1,6, G2,5, G4, G6, G10, G16, G25, G40, G65, G100 в зависимости от диапазона измерений объемного расхода газа.
Счетчики типоразмеров G1,6, G2,5, G4, G6, G10, G16, G25 могут выпускаться в исполнении «Т» с механической температурной компенсацией, которое дополнительно оснащено механическим температурным компенсатором, выполненным в виде спиральной биметаллической пружины.
Счетчики в исполнении без температурной компенсации могут иметь исполнение «Н» с улучшенными метрологическими характеристиками.
Счетчики выпускаются с левым и правым направлениями потока газа.
Счетчики могут иметь несколько различных исполнений отсчетного устройства, внешний вид которых отличается материалом корпуса и формой.
Счетчики типоразмеров G40, G65 могут иметь резьбовое или фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.
К счетчику может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.
Структура условного обозначения счетчиков:
ВК-[1][2], где:
[1] - типоразмер: G1,6; G2,5; G4; G6; G10; G16; G25; G40; G65; G100.
[2] - исполнение «Т» - наличие механической температурной компенсации,
исполнение «Н» - с улучшенными метрологическими характеристиками (при отсутствии функции значение не указывается).
Общий вид основных исполнений счетчика представлен на рисунке 1. Заводской номер в виде восьмизначного цифрового кода наносится на циферблат отсчетного механизма методом термопечати. Место нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на пломбу. Места нанесения знака поверки представлены на рисунках 2, 3. Схемы пломбировки от несанкционированного доступа, представлены на
рисунке 3.

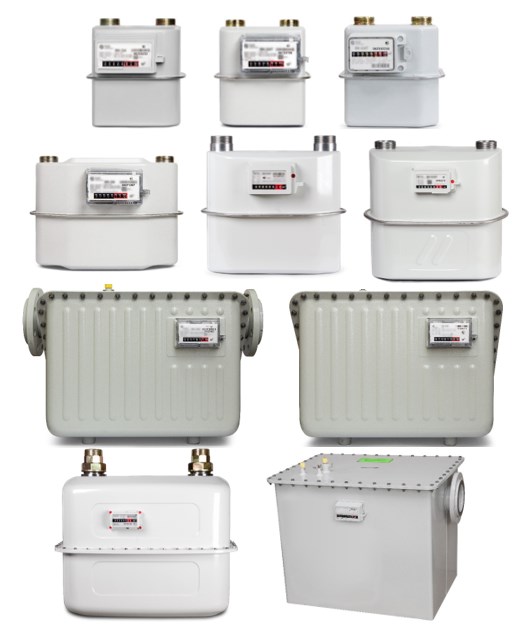

Рисунок 1 - Общий вид основных исполнений счетчиков
Место нанесения знака утверждения типа

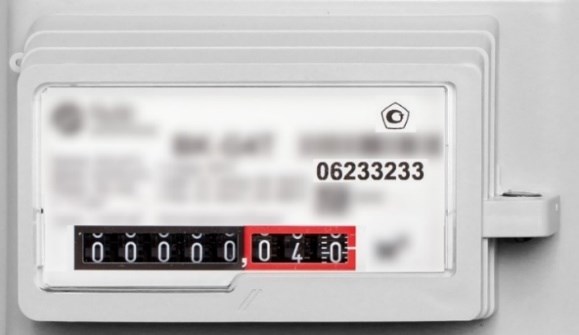

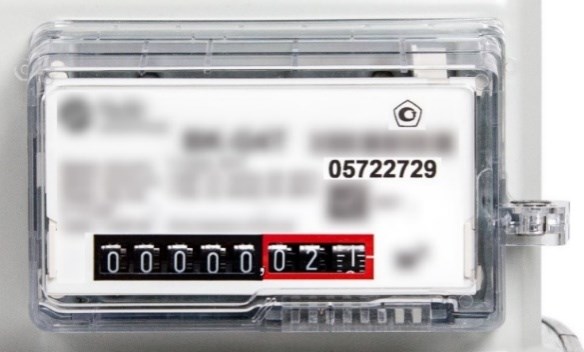

Место нанесения
заводского номера
Место нанесения
знака поверки

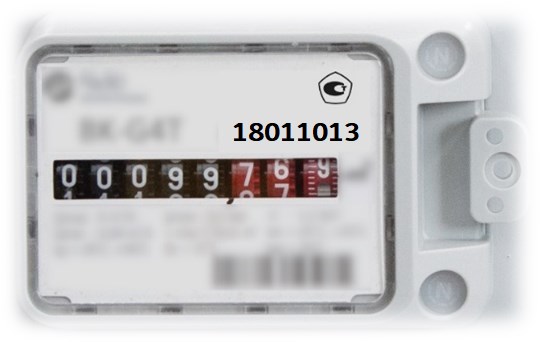

Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака поверки
|
Место нанесения знака утверждения типа | ||
|
18011013 | ||
|
Место нанесения заводского номера | ||
|
« -w | ||
Место нанесения
Место нанесения
заводского номера
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
знака утверждения типа

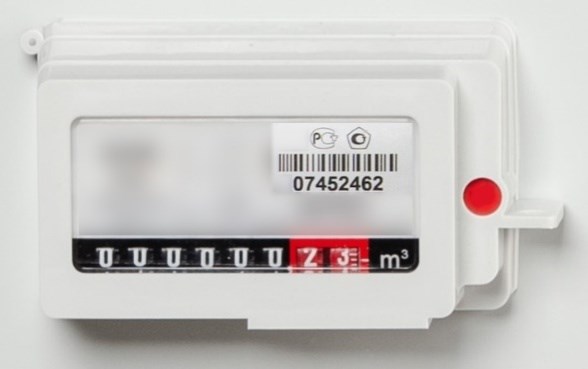

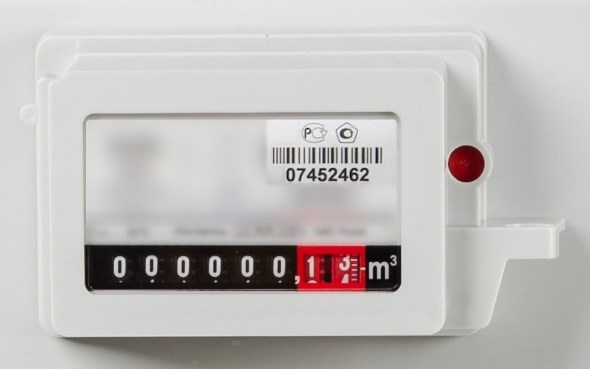

Место нанесения
Место нанесения

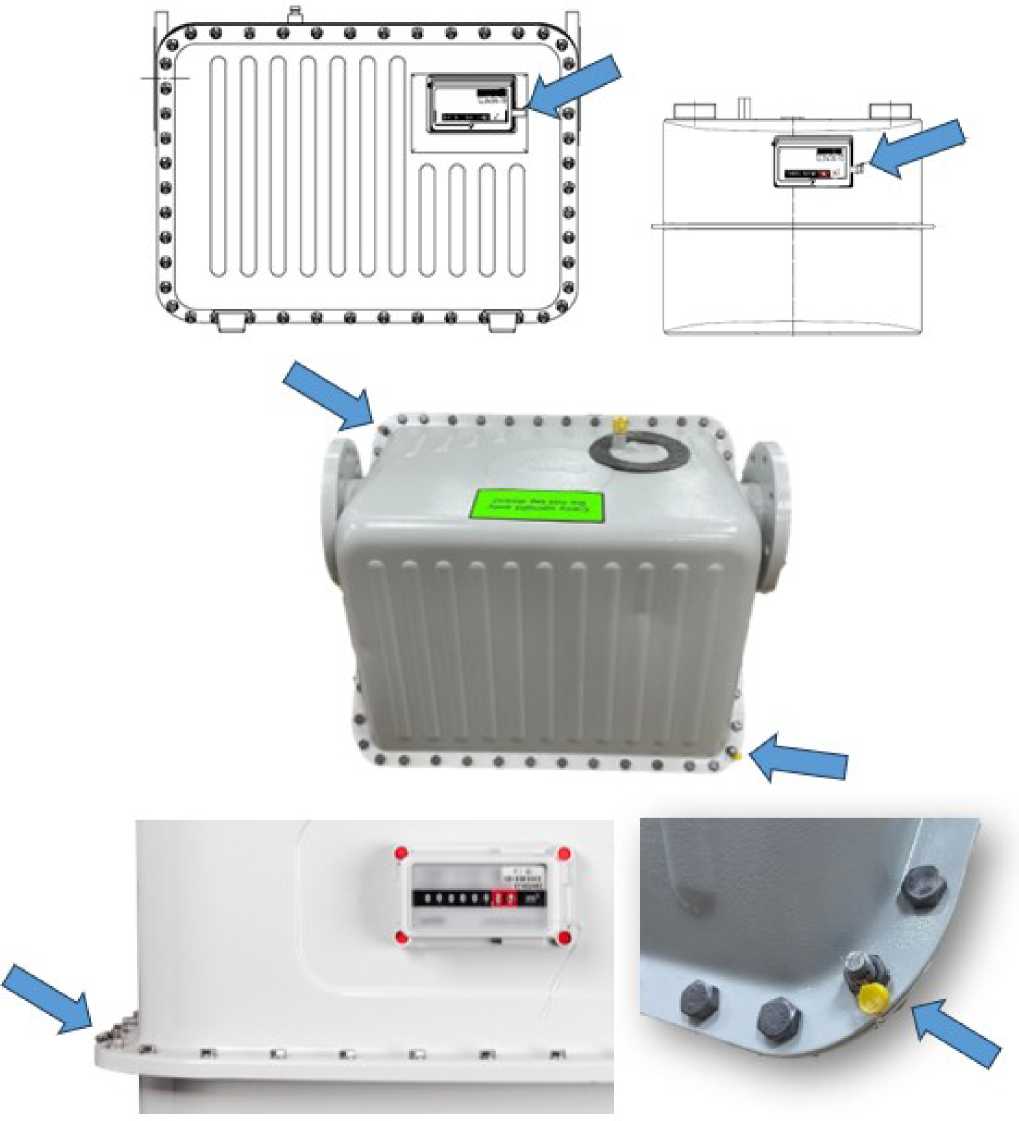

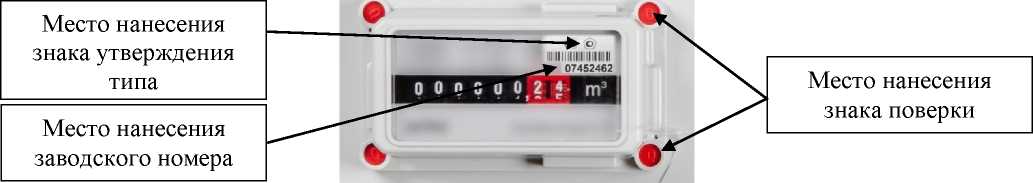

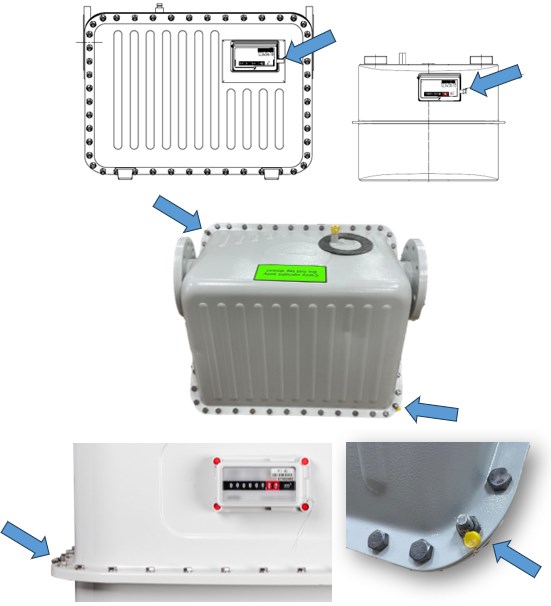

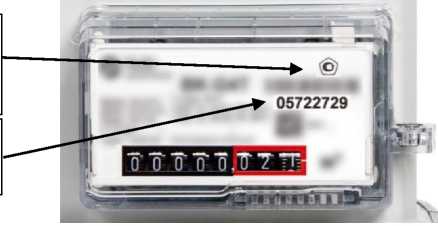

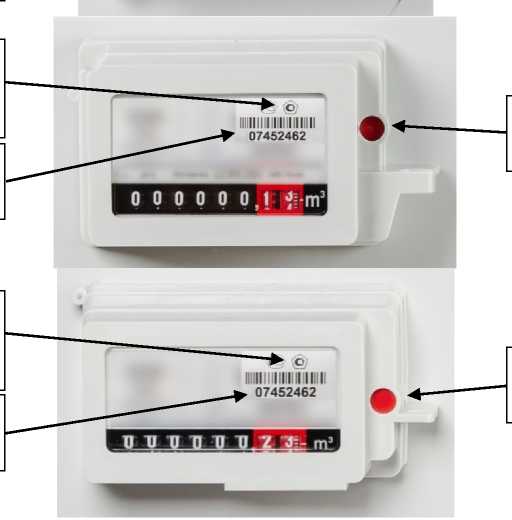

Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и знака поверки
знака поверки
знака поверки

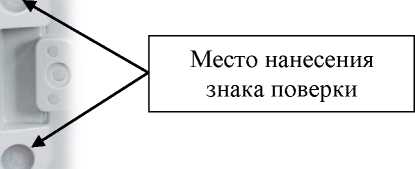

Рисунок 3 - Схема пломбировки
Технические характеристики
Таблица 1 - Диапазоны измерений объемного расхода газа
|
Типоразмер |
Минимальный расход газа Qmuh, м3/ч |
Номинальный расход газа Qhom, м3/ч |
Максимальный расход газа Qмакс, м3/ч |
|
G1,6 |
0,016 |
1,6 |
2,5 |
|
G2,5 |
0,025 |
2,5 |
4 |
|
G4 |
0,04 |
4 |
6 |
|
G6 |
0,06 |
6 |
10 |
|
G10 |
0,1 |
10 |
16 |
|
G16 |
0,16 |
16 |
25 |
|
G25 |
0,25 |
25 |
40 |
|
G40 |
0,4 |
40 |
65 |
|
G65 |
0,65 |
65 |
100 |
|
G100 |
1 |
100 |
160 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях*, %: — от Qмин до 0,1^ном - от 0,1^ном до Qмакс включительно |
±3, ±2,1 (исполнение «Н») ±1,5 |
|
Пределы допускаемой основной относительной погрешности счетчиков в исполнении «Т» при измерении объема газа, приведенного к температуре плюс 20 °С, %: — от Qмин до 0,1^ном — от 0,1^ном до Qмакс включ. |
±3 ±1,5 |
|
Пределы допускаемой дополнительной относительной погрешности счетчиков в исполнении «Т», вызванной отклонением температуры измеряемой среды от границы нормальных условий измерений на каждые 10 °С, % |
±0,4 |
|
Нормальные условия измерений: — температура измеряемой среды, °С |
от +15 до +25 |
|
* Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях нормированы во всем диапазоне условий эксплуатации счетчика. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
|
Циклический объем, дм3 |
1,2 |
1,2 |
1,2/2 |
2/3,5 |
3,5/5,6/ 6 |
6/11 |
11/12 |
18/22 |
24/44 |
48 |
|
Порог чувствительности, м3/ч |
0,0032 |
0,005 |
0,008 |
0,008 |
0,01 |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
|
Измеряемая среда |
природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | |||||||||
|
Максимальное давление внутри корпуса, кПа, не более |
50 | |||||||||
|
Потеря давления при расходе Qмакс, Па, не более |
250 |
300 |
400 | |||||||
|
Цена деления младшего 3 разряда, дм3 |
0,2 |
2 |
20 | |||||||
|
Емкость механического отсчетного устройства, м3 |
99999 |
999999 |
9999 999 | |||||||
|
Температура измеряемой среды, °С |
от -25 до +40 | |||||||||
|
Давление измеряемой среды, кПа, не более |
5 | |||||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7 | |||||||||
|
Присоединительная резьба, дюйм |
11/4 |
11/4 |
11/4 |
11/4 |
1%, 2 |
2 |
21/2 |
фланец |
фланец | |
|
3, 2 1/2 | ||||||||||
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
225 205 165 |
225 205 165 |
225/ 245 205/ 330 165/ 170 |
245/ 250/ 285 330/ 340/ 280 170/ 170/ 205 |
320/ 330/ 320 350/ 405/ 335 205/ 235/ 220 |
340/ 375 405/ 405 235/ 275 |
375/ 425 465/ 465 275/ 290 |
470/580 565/720 395/560 |
617 740 606 | |
|
Расстояние между осями присоединительных штуцеров, мм |
110 |
110 |
110/ 250 |
200/ 250/ 180 |
250/ 280/ 250 |
280 |
335 |
570/ 440 |
680/ 440 |
800 |
|
Масса, кг, не более |
1,9 |
1,9 |
1,9/3,2 |
3,5 |
5,7 |
8 |
10,6 |
40 |
46 |
107 |
|
Средний срок службы, лет |
20 | |||||||||
|
Средняя наработка до отказа, ч |
80000 | |||||||||
Знак утверждения типа
наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа объемный диафрагменный |
ВК |
1 |
|
Паспорт* |
ЛГТИ.407269.301 ПС или ЛГТИ.407269.302 ПС или ЛГТИ.407269.303 ПС |
1 |
|
Комплект монтажных частей |
— |
!** |
|
* В бумажной и/или электронной форме. * * Поставляется по заказу. | ||
Сведения о методах измерений
приведены в разделе 5 паспорта.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЛГТИ.407269.300 ТУ «Счетчики газа объемные диафрагменные ВК. Технические условия».
Другие Счетчики газа
