Весы платформенные электронные Альфа ПВ

Назначение

Весы платформенные электронные Альфа ПВ (далее - весы) предназначены для статических измерений массы взвешиваемых грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе, с последующим его преобразованием в аналогово-цифровом преобразователе (далее - АЦП) индикатора в цифровой код. Далее измеренное значение массы выводится на дисплей индикатора и/или передается на внешние электронные устройства (принтер, персональный компьютеру (ПК), вторичный дисплей).

Весы состоят из грузоприемного устройства (далее - ГПУ), датчиков в количестве 2, 4 или 6 шт., весоизмерительных приборов ( индикатор по п. Т.2.2.2. ГОСТ OIML R 76 -1-2011) и соединительных проводов.

В весах устанавливаются:

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQ, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер ) 77382-20;

- датчики весоизмерительные тензорезисторные Single shear beam, серии H8C, производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР, регистрационный номер 55371-19.

В весах применяются изготовленные ЗАО «АЛЬФА-ЭТАЛОН МВК» индикаторы СТТ, СТТ-W, СТТ-SMART, СТТ-SWIFT. В весах предусмотрена возможность подключения дополнительного индикатора для контроля функционирования весов.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство выборки массы тары (п.Т.2.7.4).

Дополнительно в весах предусмотрен режим взвешивания животных.

На ГПУ весов прикрепляется маркировочная табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е);

- значение действительной цены деления (d);

- знак утверждения типа средств измерений;

- диапазон рабочих температур;

- год изготовления;

- заводской номер в числовом формате, нанесенный типографским способом.

Весы изготавливаются однодиапазонными и двухинтервальными в следующих модификациях, отличающихся максимальными, минимальными нагрузками и метрологическими характеристиками:

- однодиапазонные - Альфа ПВ-0,1-0,05; Альфа ПВ-0,1-0,02; Альфа ПВ- 0,15-0,05; Альфа ПВ -0,2-0,1, Альфа ПВ-0,3-0,1; Альфа ПВ-0,5-0,2; Альфа ПВ-0,5-0,1; Альфа ПВ-0,6-0,2, Альфа ПВ-1,0-0,5; Альфа ПВ-1,0-0,2; Альфа ПВ-1,5-0,5; Альфа ПВ-2,0-1,0, Альфа ПВ-2,0-0,5; Альфа ПВ-3,0-2,0; Альфа ПВ-3,0-1,0; Альфа ПВ-5,0-2,0; Альфа ПВ-5,0-1,0; Альфа ПВ-6,0-2,0;

-двухинтервальные - Альфа ПВ-М -0,3-0,05/0,1; Альфа ПВ-М -0,5-0,1/0,2; Альфа ПВ-М-1,0-0,2/0,5; Альфа ПВ-М-2,0-0,5/1,0;Альфа ПВ-М-3,0-0,5/1,0;Альфа ПВ-М-5,0-1,0/2,0; Альфа ПВ-М-6,0-1,0/2,0.

В весах используются ГПУ различных конструктивных исполнений и габаритных размеров.

Весы при заказе имеют обозначения вида:

Альфа ПВ-М-Т-H, где Альфа ПВ - обозначение типа весов;

М - исполнение ГПУ:

Н - напольные, П - п-образные, Б - балочные, О - с ограждением, В - врезные, Пн - пандусные, Пу - противоударные;

Т- максимальная нагрузка, т:

для однодиапазонных - 0,1; 0,15, 0,2; 0,3;0,5; 0,6; 1,0; 1,5; 3,0; 5,0; 6,0;

для двухинтервальных - 0,3; 0,5; 1,0; 2,0 ; 3,0; 5,0 ;6,0;

H - условное обозначение многоинтервальных модификаций весов :

1 - для однодиапазонных ;

2 - для двухинтервальных.

Общий вид весов представлен на рисунке 1, индикатора на рисунке 2. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 4.

В-врезные                                Пн - пандусные

Рисунок 1 - Общий вид весов

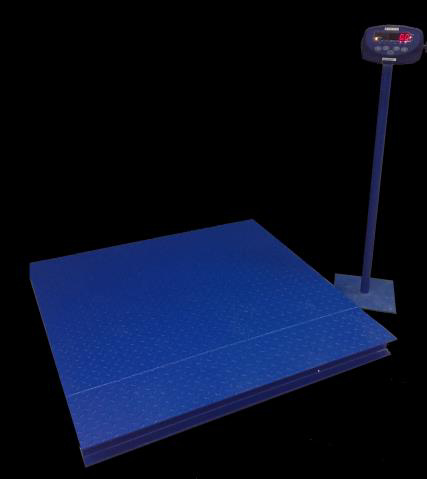

Н - напольные

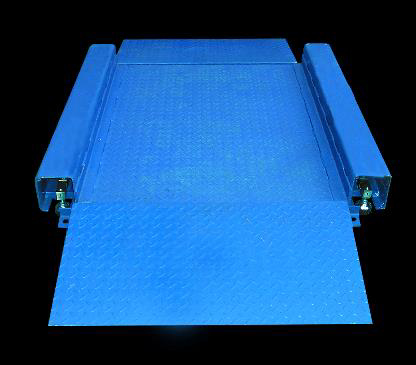

П - п-образные

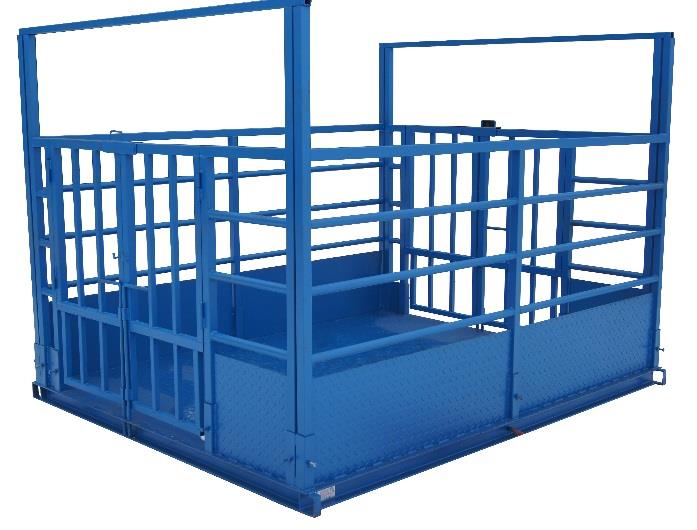

О - с ограждением

Б-балочные

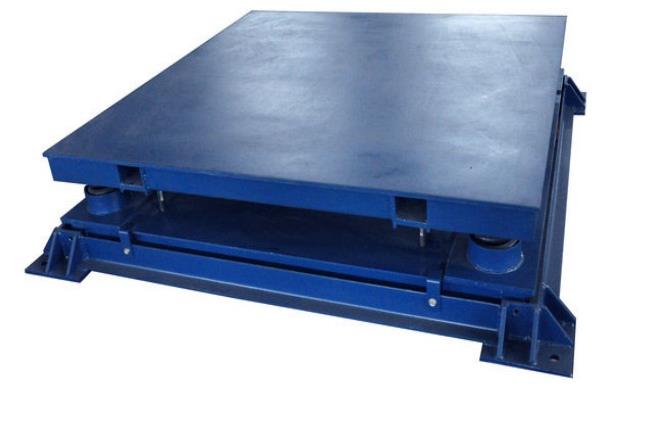

Пу -Противоударные

Рисунок 2 - Общий вид весов

СТТ-W

СТТ-SMART

СТТ

СТТ-SWIFT

Рисунок2 - Общий вид индикаторов

Пломба (место нанесения знака поверки)

СТТ-W

Рисунок 3 - Схемы пломбировки индикаторов от несанкционированного доступа и обозначение места для нанесения знака поверки

Пломба (место нанесения знака поверки) CTT-SMART

Пломба

Пломба (место нанесения знака поверки)

Пломба (место нанесения знака поверки)

СТТ                              СТТ-SWIFT

Рисунок 3 - Схемы пломбировки индикаторов от несанкционированного доступа и обозначение места для нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) модулей является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых данных, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационным признаком ПО служит номер версии, который доступен в сервисном режиме.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1

Таблица 1- Идентификационные данные ПО

где х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ................................................................. средний (III).

Значения (Мах), (Min), (d), (е), числа поверочных интервалов (n) при поверке весов для однодиапазонных модификаций весов приведены в таблице 2, а для двухинтервальных в таблице 3

Таблица 2 - Метрологические характеристики однодиапазонных весов

Пр имечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Таблица 3 - Метрологические характеристики двухинтервальных модификаций

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на фирменную маркировочную наклейку, закрепленную на боковой стороне ГПУ и на корпусе индикатора, графическим способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации «Альфа ПВ.01.000РЭ» (раздел 1).

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.3-004-64543844-2021 Весы платформенные электронные Альфа ПВ. Технические условия
