Компараторы фазовые многоканальные VCH-315M ЯКУР.411146.042 (далее -компараторы) предназначены для измерения относительной разности и нестабильности частоты группы синусоидальных сигналов с номинальными частотами 5, 10, 100 МГц.

Информация по Госреестру

Основные данные
Номер по Госреестру 85279-22
Наименование Компараторы фазовые многоканальные
Модель VCH-315M ЯКУР.411146.042
Срок свидетельства (Или заводской номер) 15.04.2027
Производитель / Заявитель

Закрытое акционерное общество "Время-Ч" (ЗАО "Время-Ч"), г. Нижний Новгород

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 7
Найдено поверителей 1
Успешных поверок (СИ пригодно) 7 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

85279-22: Описание типа СИ Скачать 541.7 КБ
85279-22: Методика поверки Скачать 6.4 MБ

Описание типа

Назначение

Компараторы фазовые многоканальные VCH-315M ЯКУР.411146.042 (далее -компараторы) предназначены для измерения относительной разности и нестабильности частоты группы синусоидальных сигналов с номинальными частотами 5, 10, 100 МГц.

Описание

Принцип действия основан на умножении временных флуктуаций входных сигналов за счет преобразования к низкой промежуточной частоте с последующим измерением их измерителем интервалов времени.

Конструктивно компаратор состоит из восьми идентичных одноканальных частотных компараторов, измерителя временных интервалов, преобразователя напряжения и устройства обработки данных (центрального процессора).

Компаратор изготавливается в двух   модификациях:   ЯКУР.411146.042   и

ЯКУР.411146.042-01.

Компараторы исполнения ЯКУР.411146.042 предназначены для использования в девятнадцатидюймовой стойке для аппаратуры, где имеется обзор и доступ и к передней (лицевой) панели, и к задней части прибора. Индикаторы работы каналов (индикаторы наличия синусоидальных сигналов на входах измерительных каналов) расположены на передней (лицевой) панели прибора.

Компараторы исполнения ЯКУР.411146.042-01 предназначены для использования в климатической камере, где имеется обзор и доступ к прибору только с одной стороны. Соответственно, индикаторы работы каналов (индикаторы наличия синусоидальных сигналов на входах измерительных каналов) расположены совместно с органами управления и присоединительными разъемами прибора.

Общий вид, обозначение места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения заводского номера и схема пломбировки от несанкционированного доступа представлены на рисунках 1-3.

Заводской номер наносится промышленным методом на панель компаратора и представляет собой последовательность цифр.

Рисунок 1 - Общий вид, обозначение места нанесения знака утверждения типа и знака поверки компаратора (исполнение ЯКУР.411146.042)

Место пломбировки от несанкционированного доступа

есто нанесения заводского номера

Рисунок 2 - Обозначение места нанесения заводского номера и схема пломбировки от несанкционированного доступа (исполнение ЯКУР.411146.042)

Место пломбировки от несанкционированного доступ;

Места нанесения знака поверки       /

Место нанесения знака утверждения типа     /               /

В*НИШ^ммииа"ал‘>ный VCH-315M

' .5 !

22 52 v В«*|

Место нанесения заводского номера

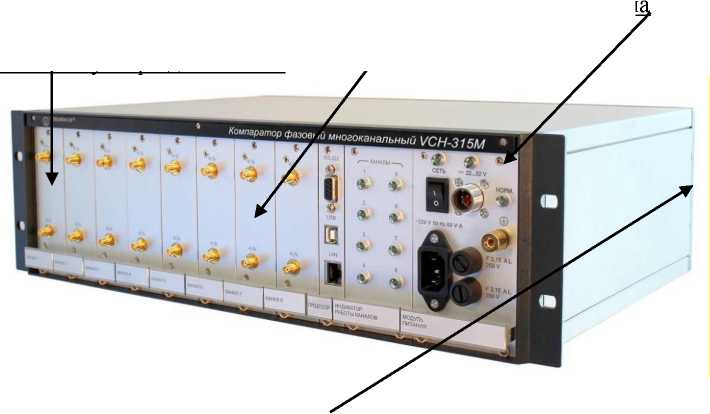

Рисунок 3 - Общий вид, обозначение места нанесения знака утверждения типа, знака поверки, заводского номера и схема пломбировки от несанкционированного доступа (исполнение ЯКУР.411146.042-01)

Программное обеспечение

Метрологически значимая часть программного обеспечения (далее - ПО) компаратора представляет программный продукт - программа «Компаратор фазовый многоканальный» Ки.ЯКУР.00106-01.

Конструкция компаратора исключает возможность несанкционированного влияния на ПО компаратора и измерительную информацию.

Уровень защиты ПО «Низкий» в соответствии с Р 5O.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MFC setup 2.21.05.127.exe

Номер версии (идентификационный номер) ПО

2.21.05.127

Цифровой идентификатор ПО

6BO77C8D

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальные значения частот синусоидальных входных сигналов, МГ ц

5; 10; 100

Диапазон значений напряжения входных сигналов частотой 5, 10 и 100 МГц на нагрузке (50±1) Ом, В

от 0,8 до 1,2

Число измерительных каналов

8

Предельное значение вносимой компаратором нестабильности частоты (среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты входного сигнала при максимальной разности частот входных сигналов ±5,0М0-9), не более:

в одноканальном режиме:

- для интервала времени измерений 1 с

6,0М0-14

- для интервала времени измерений 10 с

2,0М0-14

- для интервала времени измерений 100 с

3,0М0-15

- для интервала времени измерений 1 ч

3,0М0-16

в двухканальном режиме:

- для интервала времени измерений 1 с

2,0М0-14

- для интервала времени измерений 10 с

3,0М0-15

- для интервала времени измерений 100 с

1,0М0-15

- для интервала времени измерений 1 ч

2,0М0-16

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока, В

220+22 50±2 от 22 до 30

Потребляемая мощность, не более:

- от сети питания переменного тока, В-А

- от источника постоянного тока, Вт

40

35

Масса, кг, не более

12

Габаритные размеры (высотах ширинахглубина), мм, не более

133х483х325

Продолжение таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа (мм рт. ст.)

- относительная влажность при температуре воздуха 25 °С, %

от +5 до +40 от 70 до 106,7 (от 537 до 800) до 90

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель компаратора.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Компаратор фазовый многоканальный VCH-315M

ЯКУР.411146.042 (ЯКУР.411146.042-01)

1 шт.

Комплект ЗИП-О:

Вставка плавкая ВП2Б-1В 3.15 А

ОЮ0.481.005 ТУ-Р

6 шт.

Делитель мощности

ZFSC-2-1W-S+

2 шт.

Кабель сетевой

SCZ-1

1 шт.

Кабель соединительный ВЧ

ЯКУР.685670.372

4 шт.

Кабель соединительный ВЧ

ЯКУР.685670.376

2 шт.

Кабель RS-232

ЯКУР.685622.003

1 шт.

Кабель интерфейсный

USB2.0 AM/BM-1,8M

1 шт.

Руководство по эксплуатации

ЯКУР .411146.042РЭ

1 экз.

Формуляр

ЯКУР. 411146.042ФО

1 экз.

Программа «Компаратор фазовый многоканальный». Руководство оператора

RU„HKYP.OO1O6-01 34 03

1 экз.

Программа обработки измерений частотных компараторов Analyser. Инструкция пользователя

RU„HKYP.OOO53-01 90 01

1 экз.

Программное обеспечение на компакт-диске:

Программа «Компаратор фазовый многоканальный»

Программа обработки измерений частотных компараторов Analyser

RU„HKYP.OO1O6-01

RU„HKYP.OOO53-01

1 экз.

1 экз.

Ящик укладочно-транспортный

ЯКУР.323361.038

1 шт.

Сведения о методах измерений

приведены в разделе 6 «Порядок работы» документа «Компаратор фазовый многоканальный VCH-315M. Руководство по эксплуатации. ЯКУР.411146.042РЭ».

Нормативные документы

1. Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 № 1621 Об утверждении Государственной поверочной схемы для средств

измерений времени и частоты

2. ЯКУР.411146.042ТУ. Компаратор фазовый многоканальный VCH-315M. Технические условия.
