Система измерений количества и показателей качества нефти № 245 ПСП "Кротовка"
| Номер в ГРСИ РФ: | 85351-22 |
|---|---|
| Производитель / заявитель: | ОАО "Оренбургнефть", г.Бузулук |
Система измерений количества и показателей качества нефти № 245 ПСП «Кротовка» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 85351-22 |
| Наименование | Система измерений количества и показателей качества нефти № 245 ПСП "Кротовка" |
| Срок свидетельства (Или заводской номер) | 245 |
Производитель / Заявитель
Акционерное общество "Оренбургнефть" (АО "Оренбургнефть"), Оренбургская обл., г. Бузулук
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 76 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 76 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 85351-22: Описание типа СИ | Скачать | 240.4 КБ | |
| 85351-22: Методика поверки | Скачать | 4.8 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 245 ПСП «Кротовка» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением турбинных преобразователей расхода и преобразователей плотности, выходные сигналы которых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН включает в себя: блок измерительных линий, блок измерений показателей качества нефти, трубопоршневую поверочную установку, узел регулирования расхода и давления, блок подключения передвижной поверочной установки, систему сбора, обработки информации и управления, систему распределения электроэнергии.
В составе СИКН применены следующие средства измерений утвержденных типов:
- преобразователи расхода жидкости турбинные MVTM, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее - рег.) № 16128-01;
- преобразователи измерительные 644, рег. № 14683-04; 14683-00;
- термопреобразователи сопротивления платиновые серии 65, рег. № 22257-05; 22257-01;
- термопреобразователи с выходным сигналом Метран-270, Метран-270-Ех, рег. № 21968-11;
- датчики температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех, рег. № 75208-19;
- преобразователи давления измерительные 3051, рег. № 14061-04;
- датчики давления Метран-150, рег. № 32854-13;
- преобразователи плотности и расхода CDM, рег. № 63515-16;
- влагомеры нефти поточные УДВН-1пм, рег. № 14557-15;
- расходомер-счетчик ультразвуковой Optisonic 3400, рег. № 57762-14;
- преобразователь плотности и вязкости FDM, FVM, HFVM, рег. № 62129-15;
- комплексы измерительно-вычислительные сбора и обработки информации система учета нефти и нефтепродуктов «OCTOPUS» («ОКТОПУС»), рег. № 22753-02;
- установка поверочная трубопоршневая двунаправленная OGSB, рег. № 62207-15;
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора;
- автоматические и ручной пробоотборники;
- фильтры тонкой очистки;
- запорная и регулирующая арматура с устройствами контроля протечек.
Допускается применение следующих средств измерений, находящихся на хранении/в резерве:
- установка стационарная трубопоршневая поверочная «Прувер С-0,05», рег. № 2629304.

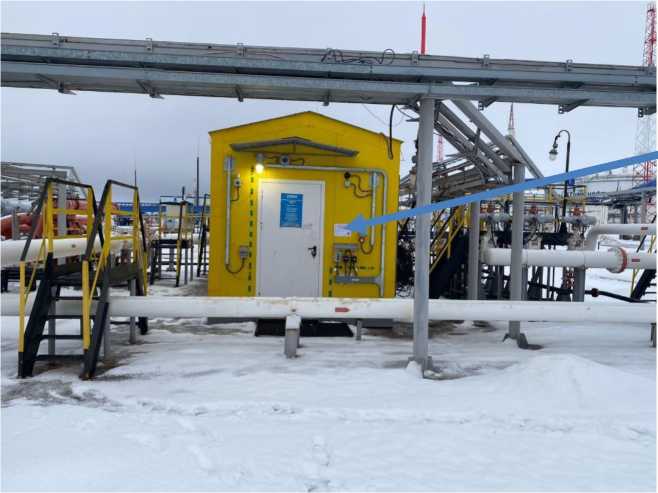

Заводской номер СИКН указан на фирменной табличке.
Пломбирование СИКН не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ПО ИВК |
ПО АРМ оператора | |
|
Идентификационное наименование ПО |
Formula.o |
RateCalc |
|
Номер версии (идентификационный номер) ПО |
2.01 |
2.3.1.1 |
|
Цифровой идентификатор ПО |
7DB6BFFF |
B6D270DB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Технические характеристики
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти*, м3/ч |
от 100 до 960 |
|
Пределы допускаемой относительной погрешности, %: - измерений массы брутто нефти - измерений массы нетто нефти |
±0,25 ±0,35 |
|
* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть, соответствующая техническому регламенту, национальному стандарту |
|
Количество измерительных линий, шт. |
3 (2 рабочие, 1 резервная) |
|
Рабочий диапазон избыточного давления, МПа: |
от 0,25 до 0,8 |
|
Диапазон температуры нефти, оС |
от +5 до +30 |
|
Плотность нефти при 20 °С, кг/м3 |
от 800 до 880 |
|
Кинематическая вязкость нефти, мм2/с (сСт), не более |
15 |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
непрерывный |
|
Параметры электрического питания: - напряжение, В - частота, Г ц |
380±38 (трехфазное); 220±22 (однофазное) 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа, не более |
от -43 до +39 95 101,3 |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 245 ПСП «Кротовка», заводской № 245 |
1 шт. | |
|
Инструкция по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 245 ПСП «Кротовка» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/20309-21).
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
