Расходомеры-счетчики ультразвуковые NONIUS FM
| Номер в ГРСИ РФ: | 85370-22 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Нониус Инжиниринг", г. Санкт-Петербург |
Расходомеры-счетчики ультразвуковые «NONIUS FM» (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 85370-22 |
| Действует | по 21.04.2027 |
| Наименование | Расходомеры-счетчики ультразвуковые |
| Модель | NONIUS FM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2d83d3e1-b8d9-59b2-331e-c9939d6507fd |
Производитель / Заявитель
Общество с ограниченной ответственностью "Нониус Инжиниринг" (ООО "Нониус Инжиниринг" г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
85370-22: Описание типа
2024-85370-22.pdf
|
Скачать | 451.9 КБ | |
|
85370-22: Методика поверки
2022-mp85370-22.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые «NONIUS FM» (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости.
Описание
Принцип действия расходомеров основан на измерении объема и расхода жидкости методом «площадь-скорость». Объем и объемный расход определяются на основании измеренного значения скорости потока и заданного значения площади сечения трубопровода. Расходомеры используют метод измерения скорости потока жидкости, основанный на эффекте Доплера, путем измерения сдвига частоты между излучаемыми в поток и отраженными от него ультразвуковыми сигналами.
Расходомеры состоят из первичного преобразователя (далее - ПП) и блока обработки (далее - блок). ПП представляет собой один совмещенный ультразвуковой датчик, работающий одновременно и в качестве излучателя ультразвуковых колебаний, и в качестве приемника ультразвуковых колебаний. ПП является накладным и устанавливается на трубопровод. Блок формирует ультразвуковые колебания для работы ПП, обеспечивает прием и обработку сигнала, передает измерительную информацию через сеть Ethernet по протоколу Modbus ТСР.
Толщина стенки трубопровода, на который монтируется ПП, может составлять от 2 до 20 мм.
Блок расходомера может иметь исполнение с жидкокристаллическим (далее - ЖК) дисплеем и кнопками, или без ЖК дисплея и кнопок.
Общий вид расходомеров представлен на рисунках 1 и 2
Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 4.
Серийные номера расходомеров наносятся на шильдик методом лазерной гравировки в цифровом формате или типографским методом в цифровом формате в зависимости от исполнения. Шильдик размещается на крышке блока.
Рисунок 1 - Общий вид расходомера-счетчика ультразвукового «NONIUS FM» без ЖК дисплея и кнопок
Рисунок 2 - Общий вид расходомера-счетчика ультразвукового «NONIUS FM» с ЖК дисплеем и кнопками

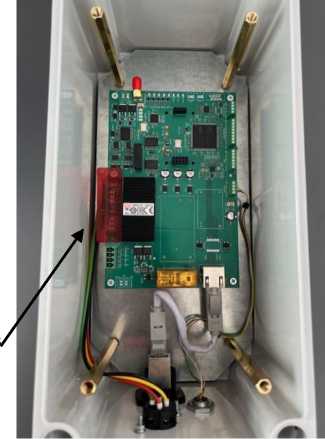

Место пломбировки от несанкционированного доступа,
Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомера-счетчика ультразвукового «NONIUS FM» без ЖК дисплея и кнопок
Рисунок 4 - Схема пломбировки от несанкционированного доступа расходомера-счетчика ультразвукового «NONIUS FM» без с ЖК дисплеем и кнопками
Место пломбировки от несанкционированного доступа
Расходомер-счётчик ультразвуковой
«NONIUS FM»
Серийный номер 000022
ДиапазоюиЛряжений: 9_36В, постоянное
НОНИУС
ИНЖИНИРИНГ
ТеиШэтурныи диапазон: -25°_-&О° С
Дата изготовления: 17.112021
ТУ 421300-001-85567990-2021
Место нанесения серийного номера
\Место нанесения знака утверждения типа
Рисунок 5 - Места нанесения знака утверждения типа и серийного номера у исполнения без кнопок и ЖК дисплея
Н НОНИУС
Место нанесения
знака утверждения типа
Дата изгатаеления 01.022024
Место нанесения серийного номера
Сфмый нгыер 201
Напряжение: 24 V DC 1е«пер>|урннй диаппои 25. .'60 *С
Рисунок 6 - Места нанесения знака утверждения типа и серийного номера у исполнения с кнопками и ЖК дисплеем
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части. ПО расходомеров является не считываемым и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку входных сигналов, получение измерительной информации, ее обработку и передачу по каналу Ethernet и через цифровой выход Modbus.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NoniusFM |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.8.5.m0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 2,6 до 108000 |
|
Диаметр трубопровода Ду, мм |
от 30 до 1600 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, при скорости потока от 1 до 15 м/с, % |
±2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура поверхности трубопровода, °С |
от +1 до +150 |
|
- температура окружающей среды, °С |
от -25 до +60 |
|
- относительная влажность воздуха при 35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 66 до 106,7 |
|
Габаритные размеры первичного преобразователя, мм, не более: - высота |
40 |
|
- ширина |
32 |
|
- длина |
60 |
|
Габаритные размеры блока обработки, мм, не более: - высота |
135 |
|
- ширина |
200 |
|
- длина |
260 |
|
Масса первичного преобразователя, кг, не более |
0,2 |
|
Масса блока обработки, кг, не более |
2,0 |
|
Напряжение питания постоянного тока, В |
от 9 до 36 |
|
Потребляемая мощность, не более, В •А |
20 |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч |
12000 |
Знак утверждения типа
наносится методом лазерной гравировки или типографским методом (в зависимости от исполнения) на шильдик, закрепляемый на крышке блока обработки, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок обработки |
1 шт. | |
|
Первичный преобразователь |
1 шт. | |
|
Соединительный кабель |
2 шт. или 1шт.1) | |
|
Монтажный комплект |
1 шт. | |
|
Руководство по эксплуатации |
85567990.421300.100 РЭ |
1 экз. |
|
Паспорт |
85567990.421300.100 ПС |
1 экз. |
|
1) В зависимости от исполнения | ||
Сведения о методах измерений
приведены в разделе 6 руководства по эксплуатации 85567990.421300.100 РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 421300-001-85567990-2021 «Расходомер-счетчик ультразвуковой «NONIUS FM». Технические условия».
