Установки поверочные трубопоршневые ТПУ Новатор

Номер в ГРСИ РФ: 85381-22
Производитель / заявитель: ООО "Нефтегазноватор", с. Старые Туймазы, Республика Башкортостан
Скачать
85381-22: Описание типа СИ Скачать 704 КБ
85381-22: Методика поверки Скачать 53.6 КБ
Нет данных о поставщике
Установки поверочные трубопоршневые ТПУ Новатор поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Установки поверочные трубопоршневые ТПУ Новатор (далее - ТПУ) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке.

Информация по Госреестру

Основные данные
Номер по Госреестру 85381-22
Наименование Установки поверочные трубопоршневые
Модель ТПУ Новатор
Производитель / Заявитель

Общество с ограниченной ответственностью "Нефтегазноватор" (ООО "Нефтегазноватор"), с. Старые Туймазы, Республика Башкортостан

Поверка

Межповерочный интервал / Периодичность поверки 1 год - для передвижного исполнения; 2 года - для стационарного исполнения
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

85381-22: Описание типа СИ Скачать 704 КБ
85381-22: Методика поверки Скачать 53.6 КБ

Описание типа

Назначение

Установки поверочные трубопоршневые ТПУ Новатор (далее - ТПУ) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.

ТПУ состоят из цилиндрического калиброванного участка, шарового поршня, детекторов прохода, устройства переключения потока на базе шаровых кранов, камеры загрузки-выгрузки шарового поршня с быстросъемной крышкой, средств измерений температуры и давления жидкости утвержденного типа. В состав ТПУ входят преобразователи температуры жидкости с пределами допускаемой абсолютной погрешности при измерении температуры ±0,2 °С, преобразователи давления жидкости с пределами допускаемой приведенной погрешности при измерении давления жидкости ±0,5 %, термометры с пределами допускаемой абсолютной погрешности при измерении температуры жидкости ±0,2 °С, манометры класса точности 0,6.

ТПУ имеют две модификации Сапфир и Мера. ТПУ модификации Сапфир являются однонаправленными, ТПУ модификации Мера - двунаправленные. ТПУ могут быть изготовлены в стационарном и транспортируемом (передвижном) исполнении. ТПУ имеют различные исполнения, отличающиеся объемом жидкости (вместимостью) в потоке при температуре 20 °С и давлении 0 МПа, пределами допускаемой относительной погрешности (доверительными границами суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке при температуре 20 °С и давлении 0 МПа, номинальным диаметром калиброванного участка, диапазоном объемного расхода жидкости, характеристиками измеряемой среды, габаритными размерами и массой.

Исполнения ТПУ обозначаются следующим образом:

ТПУ Новатор-

х

1

2

3

4

5

При работе ТПУ и средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые расходомеры (преобразователи расхода, счетчики, расходомеры-счетчики, счетчики-расходомеры или трубопоршневые поверочные установки) соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода измеряемой среды. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который свободно перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на детектор прохода происходит генерация электрических сигналов, определяющих начало и окончание измерения.

Общий вид ТПУ представлен на рисунке 1.

а) стационарное исполнение

б) передвижное исполнение

Рисунок 1 - Общий вид ТПУ

Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в контровочных гайках, закрепленных на шпильках или через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки детекторов.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

1 - секция цилиндрического калиброванного участка; 2 - фланцы присоединительные;

3 - гайка крепежная; 4 - гайка контровочная по ОСТ 1 11745; 5 - проволока контровочная;

6 - пломба; 7 - гайка контровочная, изготавливаемая по месту эксплуатации ТПУ.

1 - гайка; 2 - шайба; 3 - шпилька; 4 - проволока; 5 - пломба.

Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка ТПУ

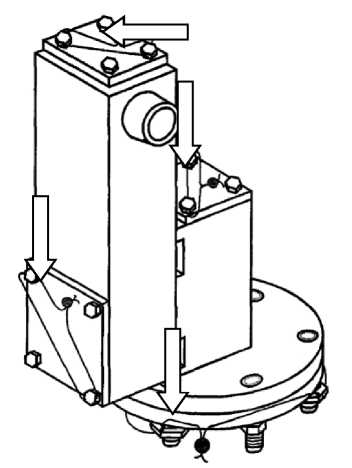

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на детекторы ТПУ

Заводской номер наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки в виде цифрового значения. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 4.

ТПУ Новатор

]ЕН[

ООО

НЕФТЕГАЗНОВАТОР

ТУ 26.51.52.110-008-22669689-2021

ЗАВОДСКОЙ Ns I I ГОД ИЗГОТОВЛЕНИЯ [

ОБЪЕМ ЖИДКОСТИ ВМЕСТИМОСТЬ) В ПОТОКЕ ПРИ ТЕМПЕРАТУРЕ 20 =С И ДАВЛЕНИИ 0 МПа М* ПРЕДЕЛЫ ДОПУСКАЕМОЙ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ (ДОВЕРИТЕЛЬНЫЕ ГРАНИЦЫ СУММАРНОЙ ПОГРЕШНОСТИ) ПРИ ИЗМЕРЕНИИ (ВОСПРОИЗВЕДЕНИИ ЕДИНИЦЫ) ОБЪЕМА ЖИДКОСТИ В ПОТОКЕ ПРИ ТЕМПЕРАТУРЕ 20 'С И ДАВЛЕНИИ 0 МПа. •. НОМИНАЛЬНЫЙ ДИАМЕТР КАЛИБРОВАННОГО УЧАСТКА ДИАПАЗОН ОБЪЕМНОГО РАСХОДА ЖИДКОСТИ. М5 Я ТЕМПЕРАТУРА. *С

ИЗБЬПОЧНОЕ ДАВЛЕНИЕ МПа

ПЛОТНОСТЬ. КГМ*

ВЯЗКОСТЬ КИНЕМАТИЧЕСКАЯ. еСт

ГАБАРТПНЫЕ РАЗМЕРЫ. ММ

МАССА. КГ

О

Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Сапфир

Мера

Диапазон   измерения  (воспроизведения)   объема

жидкости (вместимости) в потоке при температуре 20 °С и давлении 0 МПа, м3 1)

от 0,18 до 5,5

от 0,3 до 10,5

Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении   (воспроизведении   единицы)  объема

жидкости (вместимости) в потоке при температуре 20 °С и давлении 0 МПа, % 1)

±0,05; ±0,1

1) конкретное значение указано в паспорте ТПУ

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Сапфир

Мера

Номинальный диаметр калиброванного участка 1)

от DN 100

до DN 400

от DN 200

до DN 600

Диапазон объемного расхода жидкости, м3/ч 1)

от 3 до 1100

от 8 до 2000

Измеряемая среда

Температура, °С 1)

Избыточное давление, МПа 1)

Плотность, кг/м3 1)

Вязкость кинематическая, сСт 1)

Наличие свободного воздуха

жидкость (нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, жидкие углеводороды, вода) от -10 до +90 от 0 до 10 от 700 до 1200 от 0,55 до 200 не допускается

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

380±38, 220±22 50±1

Потребляемая мощность, ВА, не более

500

Габаритные размеры, мм, не более 1):

- длина

- ширина

- высота

12000

2400

3100

23000

4900

4400

Масса, кг, не более 1)

15500

21500

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от -45 до +50 от 30 до 90 от 84 до 107

Средний срок службы, лет

Средняя наработка на отказ, ч

10

3000

1) конкретное значение указано в паспорте ТПУ

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная трубопоршневая

ТПУ Новатор

1 шт.

Руководство по эксплуатации

ТПУ 01.00.00.000 РЭ

1 экз.

Паспорт

ТПУ 01.00.00.000 ПС

1 экз.

Комплект запасных частей, инструментов и принадлежностей

-

1 шт.

Сведения о методах измерений

приведены в разделе 1.4 «Устройство и работа» документа «Установки поверочные трубопоршневые ТПУ Новатор. Руководство по эксплуатации. ТПУ 01.00.00.000 РЭ».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52.110-008-22669689-2021 Установки поверочные трубопоршневые ТПУ Новатор. Технические условия.
