Гамма-бета-спектрометры МКС-АТ1315
| Номер в ГРСИ РФ: | 85496-22 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | УП "Атомтех", Беларусь, г.Минск |
Гамма-бета-снектрометры МКС-АТ1315 (далее - спектрометры) предназначены для спектрометрическою и радиометрического анализа проб объектов окружающей среды различной консистенции (продуктов питания, питьевой воды, сельскохозяйственной продукции и сырья и др.). Спектрометры предназначены для оснащения лабораторий радиационного кошроля организаций, осуществляющих спектрометрический и радиометрический контроль содержания радионуклидов в продукции, сырье и объектах окружающей среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 85496-22 |
| Наименование | Гамма-бета-спектрометры |
| Модель | МКС-АТ1315 |
Производитель / Заявитель
УП "АТОМТЕХ", Республика Беларусь
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 85496-22: Описание типа СИ | Скачать | 2.3 MБ | |
| 85496-22: Методика поверки | Скачать | 17.7 MБ |
Описание типа
Назначение
1 амма-бета-снектрометры МКС-АТ1315 (далее - спектрометры) предназначены для спектрометрического и радиометрического анализа проб объектов окружающей среды различной консистенции (продуктов питания, питьевой воды, сельскохозяйственной продукции и сырья и др.). Спектрометры предназначены для оснащения лабораторий радиационного контроля организаций, осуществляющих спектрометрический и радиометрический контроль содержания радионуклидов в продукции, сырье и объектах окружающей среды.
Описание
Спектрометр представляет собой комбинированное средство измерений, позволяющее осуществлять радиационный контроль объектов окружающей среды, путем регис грации и анализа смешанного гамма-бета-излучения.
Для регистрации гамма-излучения используется спектрометрический блок детектирования гамма-излучения на основе сцинтилляционного кристалла Nal(Tl) размерами 0 63x63 мм.
Регистрация бета-излучения осуществляется блоком детектирования бега-излучения на основе пластмассового сцинтиллятора размерами 0 128x9 мм.
Спектрометр представляет собой стационарную конструкцию и построен по блочно-м одул ЬНОМ V И рИ Н ЦП IIV.
Спектрометр состоит из:
блока детектирования гамма-излучения БДГ-АТ1315 (БДГ). размещаемого волоке защиты;
блока детектирования бета-излучения БДБ-АТ1315 (БДБ). размещаемого в крышке блока защиты;
блока защиты (БЗ).
Принцип действия спектрометров основан па накоплении и обработке ам плитудных распределений импульсов, поступающих от БДГ и БДБ.
Амплитуда импульсов, пропорциональная энергии гамма-. бега-излучения, преобразуется в цифровой код. который хранится в запоминающем устройстве (ЗУ) блоков детектирования. Накопленная информация в виде спектров гамма- и бета-излучения пробы после обработки средствами программного обеспечения выводится на монитор персонального компьютера (НК).
Программное обеспечение (далее - ПО) спектрометров состоит из встроенного и в неш ие го (п ри кл ад н о го).
Встроенное ПО состоит из программ «BDG» и «BDB». предназначенных для управления измерением гамма-спектра с помощью блока детектирования БДГ и бета-спектра с помощью блока детектирования БДБ. Программы «BDG» и «ВОВ» устанавливаются на стадии производства, защищены от преднамеренно! о и непреднамеренного изменения пломбированием. Доступа к цифровому идентификатор} ПО нет.
Прикладное ПО «SPTR» обеспечивает связь, управление и получение данных с блоков детектирования, а также расчет контролируемых величин и их ошибок, вывод величин на экран ПК и запоминание их в базе данных. Программа «SPTR» является метролог ически значимой.

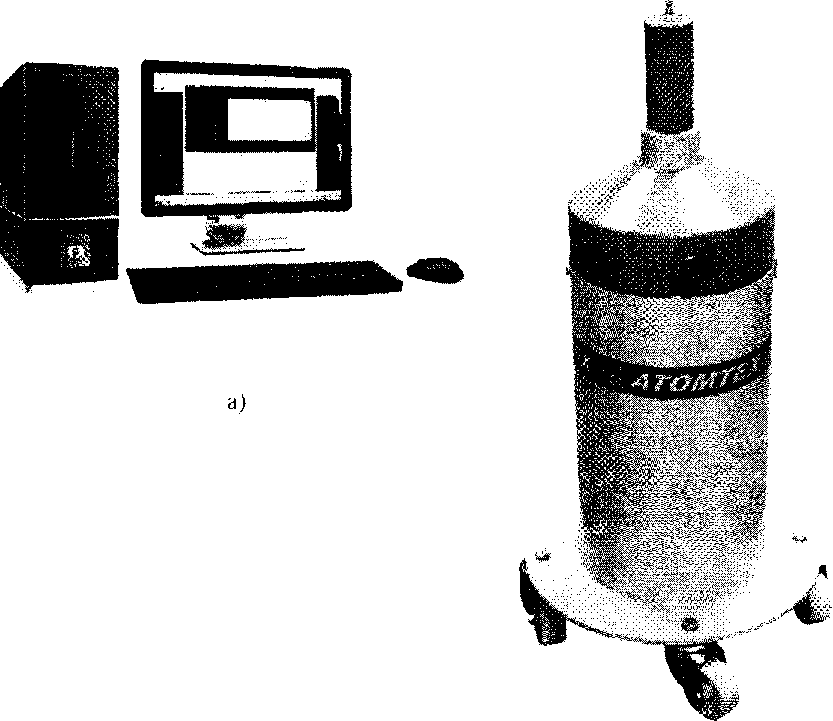

Фотография общего вида средств измерений представлена в приложении 1.

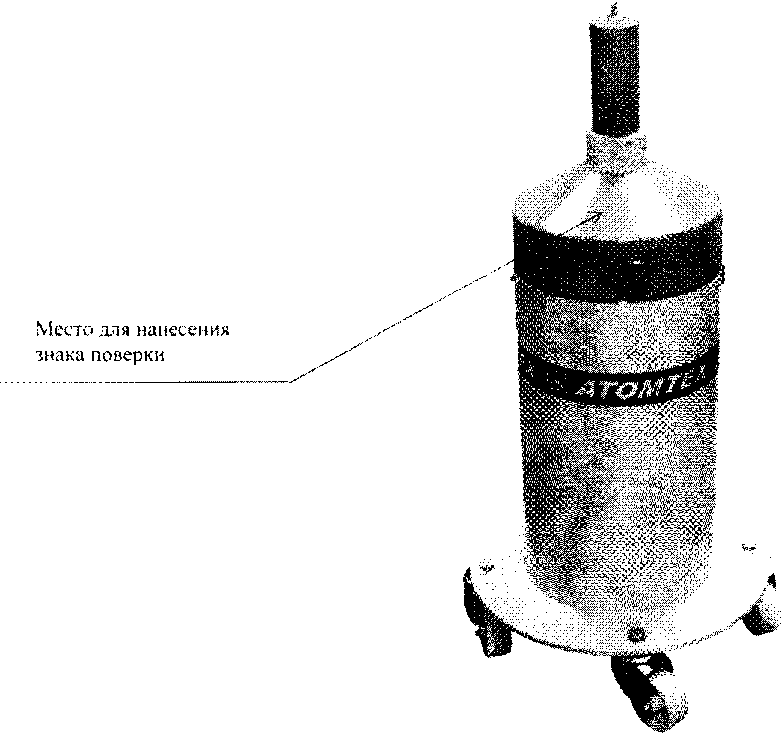

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

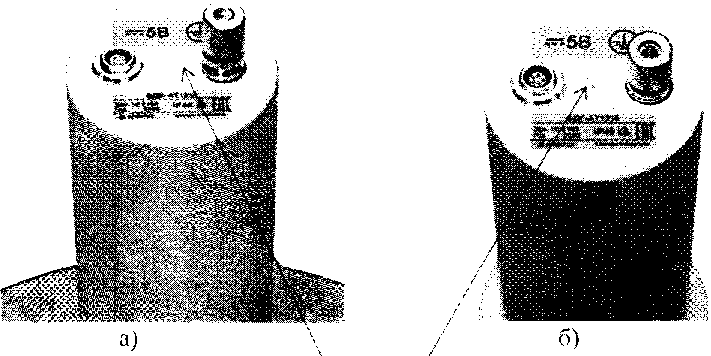

Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица I
|
Наименование |
Значение | ||
|
Диапазон энергий регистрируемого гамма-излучения. кэВ |
от 50 до 3000 | ||
|
Диапазон граничных энергий бета-излучения, кэВ |
от 150 до 3550 | ||
|
Характеристика преобразования спектрометров с БДГ-АТ 1315 |
Е = а-тЬ. где Е - энергия гамма-излучения. кэВ; а. Ь- постоянный коэффициент, индивидуальный для каждого спектрометра. п - номер каната | ||
|
11ределы допускаемой основной относительной погрешности характерастики преобразования спектрометров с БДГ-АТ 1315 в диапазоне энергий от 50 до 3000 кэВ. % |
±1 | ||
|
Н ом и н ат ьн ая г радуй ро во ч н ая характеристика преобразования | |||
|
спектрометр с БДГ-АТ1315 |
Радионуклид (энергия) |
1 Сложение центра пика полного поглощения, номер каната | |
|
241 Ат |
(Ez =59.5 кэВ) |
20 ±2 | |
|
B7Cs |
(Е, =661.7 кэВ) |
220 ±2 | |
|
(Ек = 1836 кэВ) |
602 ± 18 | ||
|
спектрометр с Б ДБ-АТ 1315 |
Радионуклид (энергия) |
Положение центра пика конверсионных электронов, номер канала | |
|
,37Cs |
(Ек =624 кэВ) |
165 ± 1.6 | |
|
Положение границы бета-спектра номер каната | |||
|
,4С |
(£^ = 156,5 кэВ) |
37 ±5 | |
|
wSr+‘“’Y |
(£,=2274 кэВ (’“Y)) |
630 ± 60 | |
|
l,Rii-ll,'Rh |
(Er=3540 кэВ (l06Rh)) |
930 ± 70 | |
|
Наименование |
Значение | ||
|
Относительное энергетическое разрешение спектрометров с БДГ-АТ1315 для гамма-линии радионуклида 1' Cs (Еу = 661,7 кэВ). %, не более |
9.5 | ||
|
Пределы допускаемой основной относительной погрешности при измерении объемной (удельной) а кти bi юсти гам м а- и з л у чаю щи х радионуклидов в диапазоне энергий от 50 до 3000 кэВ (спектрометрический метод) и объемной (удельной) активности радионуклидов Cs. К. 90Sr (радиометрический метод), % |
±20 | ||
|
Диапазоны измерений объемной (удельной) активности радионуклидов С S, К и Sr для проо плотностью 1 г/см', Бк/л (Бк/ кг): |
дас» |
40к |
”Sr |
|
сосуд Маринелли 1.0 л |
1 - 1105 |
20-2-Ю4 |
10-3-105 |
|
плоский сосуд 0,5 л |
6-4105 |
75-2-104 |
10-3-105 |
|
плоский сосуд тина «Дента» 0.1 л |
15-1-106 |
170-2-104 |
100 - 1-106 |
|
Эффективноегь регистрации спектрометра с БДГ-АТ1315 для гамма-линии радионуклида 1 ’ Cs (Еу -661.7 кэВ). 10*" ими фотон |
Сосуд Маринелли 1,0 л |
Плоский сосуд 0.5 л |
Плоский сосуд типа «Дента» 0.1 л |
|
2.36 ± 0,47 |
1,56 ±0.31 |
3,14 ±0,63 | |
|
Минимальная измеряемая активность при продолжительности измерения 3 ч. Бк/л (Бк/кг). не более: |
- 33 Cs |
4ОК |
°"Sr |
|
сосуд Маринелли 1,0 л |
1 |
20 |
10 |
|
плоский сосуд 0.5 л |
6 |
75 |
10 |
|
плоский сосуд типа «Дента» 0.1 л |
15 |
170 |
100 |
|
плоский сосуд 0,2 л |
— |
— |
15(20) |
|
плоский сосуд 0.03 л |
- |
— |
15(20) |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Количество каналов |
от Одо 1023 |
|
Максимальная входная статистическая загрузка, с’1, не менее |
5101 |
|
Относительное изменение энергетического разрешения при изменении входной статистической загрузки от 10' до 5-104 с* ' (с БДГ-А11315). %, не более |
±10 |
|
Относительное смещение центра пика полного поглощения радионуклида *' Cs при изменении входной статистической загрузки оз 10" до 510’ с*1 (с БДГ-АТ1315). %, не более |
±2 |
|
Наименование |
Значение |
|
Относительное смещение центра пика конверсионных электронов радионуклида b7Cs при изменении входной статистической загрузки от 10' до 5-104 с’1 (с БДБ-АТ1315), %, не более |
±2 |
|
Статистическая составляющая погрешности при измерении объемной (удельной) активности радионуклидов (коэффициент вариации) в начальной части диапазона измерения (в пределах первой (чувствительной) декады). %, не более |
±50 |
|
Скорость счета фоновых импульсов при сроке не более 0.20 мкЗв/ч, имп/с, не более: | |
|
для । амма-канала в интервале каналов от 15 до 10ОО |
20 |
|
для бета-канала в интервале каналов от 20 до 1000 |
10 |
|
Нормальные условия: | |
|
тем пера гура окружающего воздуха, °C |
от 15 до 25 |
|
относительная влажность воздуха, % |
от 30 до 75 |
|
атмосферное давление. кПа |
от 84 до 106.7 |
|
фон гамма-излучения. мкЗв/ч. не более |
0,2 |
|
Условия эксплуатации: | |
|
гем пера гура окружающего воздуха, °C |
от 10 до 35 |
|
относительная влажность воздуха. % |
до 75 при температуре 30 °C и более низких температурах без ; конденсации влаги |
|
атмосферное давление, к! 1а |
от 84 до 106.7 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении объемной (удельной) активности. %: | |
|
при изменении температуры окружающего воздуха в диапазоне от 10 °C до 35 °C относительно нормальных условий |
±5 |
|
при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 40 А/м |
±10 |
|
11рсделы допускаемой дополнительной относительной погрешности характеристики преобразования. %: | |
|
при изменении температуры окружающего воздуха в диапазоне от 10 °C до 35 °C относительно нормальных условий |
±1 |
|
при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 40 А/м | |
|
Мощность, потребляемая БДГ-АТ1315. БДБ-АТ1315 при питании от USB-порта сертифицированного ПК при номинальном напряжении 5 В. В А. не более |
0,5 |
|
Масса спектрометра и его составных частей, кг, не более: | |
|
спектрометра |
198,5 |
|
БДГ-АТ1315 |
2.0 |
|
БДБ-АТ1315 |
2.5 |
|
БЗ |
194 |
Комплектность
Таблица 3
|
11аименование. тип |
Обозначение |
Кол-во, шт. |
11римечание |
|
Блок детектирования гамма-излучения БДГ-АТ1315 |
ТИАЯ.418269.096 |
1 | |
|
Блок детект ирования бе га-излучения БДБ-ATI 315 |
ТИАЯ.418259.026 |
1 | |
|
Блок защиты |
ТИАЯ.412919.033 |
1 | |
|
Ик с принтером |
1 |
Согласно гаран i ииному талону | |
|
П ро г рам м 11 ое обес печение «SPTR» |
ТИ.АЯ.00115-01 |
1 |
На внешнем носителе данных |
|
Руководство оператора |
ТИАЯ.00115-01 34 01 |
1 |
Для работы с программой «SPTR» |
|
Руководство по эксплуатации |
ТИАЯ.412151.004 РЭ |
1 | |
|
Методика выполнения измерений |
МВИ.МН 1181-2011 |
1 | |
|
Методика выполнения измерений |
МВИ.МН 4498-2013 |
1 |
По заказу |
|
Методика выполнения измерений |
МВИ.МН 6018-2018 |
1 |
11о заказу |
|
Методика поверки |
МРБ МГ1.516-2020 |
1 | |
|
Свидетельство (паспорт) | на гамма-источник |
1 |
Поставляется с руководством по эксплуатации на спектрометр | |
|
Комплект принадлежностей для поверки |
ТИАЯ.412914.085 |
1 |
11о заказу |
|
Ком плект 11 ринадлежностей |
ТИАЯ.412914.007 |
1 | |
|
Комплект упаковок |
ТИАЯ.305636.008 |
1 |
Для блоков детектирования, блока зашиты, комплекта принадлежностей |
Примечания
1 11К должен иметь два свободных порта USB. звуковые колонки, сертификат соответствия требованиям ТР ТС 020/2011. ТР ТС 004.2011.
2 По согласованию с заказчиком возможна поставка спектрометра без ПК. принтера.
3 По согласованию с заказчиком БДБ-АТ1315 может не поставляться (в этом случае спектроме!р выполняет гамма-спектрометрическх ю фу нкцию).
4 Комплект принадлежностей ГИЛЯ.4 12914.007 содержит: держатель, сосуды, кабели I SB. источник контрольный, фильтр сетевой помехоподавляющий, волокнистый катионит ФИБАН-К-1. уплотнитель, пенал, крышку, шины.
5 Допускается упрощенный вариант упаковки спектрометра, состоящий из картонной упаковки
I ИАЯ.305636.008. деревянного ящика ТИАЯ.305642.018 и деревянных носилок ТИАЯ.305642.019.
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на наклейки, расположенные на боковых поверхностях корпуса БДГ. БДБ. БЗ. и на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ Ml 1.516-2020 «Система обеспечения единства измерений Республики Беларусь. Гамма-бета-спектрометр МКС-АТ1315. Методика поверки» с изменением № 3.
Сведения о методах измерений
МНИ.МН 1181-2011 «Методика выполнения измерений объемной и удельной активности стронция-90, цезия-137 и калия-40 на гамма-бета-спектромегре МКС-АТ1315, объемной и удельной активности гамма-излучающих радионуклидов цезия-137 и калия-40 на гамма-спектрометре типа EL 1309 (МКГ-1309) в пищевых продуктах. питьевой воде, почве, сельскохозяйственном сырье и кормах, продукции лесного хозяйства и других объектах окружающей среды»:
МВИ.МН 4498-2013 «Методика выполнения измерений эффективной удельной активности природных радионуклидов радия-226, тория-232, калия-40 на гамма-бета-спектрометрах МКС-А 1 1315»:
МВИ.МН 6018-2018 «Удельная активность гамма-излучающих радионуклидов в пробах плавок .металла. Мегодика выполнения измерений при проведении радиометрического контроля металла с использованием гамма-бета-спектрометра МКС-АТ1315».
I ехнические нормативные правовые акты и технические док\ менты, устанавливающие: требования к типу средств измерений:
ТУВУ 100865348.008-2020 «Гамма-бета-спектрометр МКС-АТ1315. Технические условия»;
ГОС 1 17209-89 «Средства измерений объемной активности радионуклидов в жидкости. Общие технические требования и методы испытаний»;
ГОСТ 23923-89 «Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний»;
ГОС I 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»:
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ГР ТС 020/2011);
методику поверки: МРБ МП.516-2020 «Система обеспечения единства измерений Республики Беларусь. Гамма-бета-спекгрометр МКС-А 11315. Методика поверки» с изменением № 3.
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки
! Контрольный источник с радионуклидом CsTima ОСП!
\ Комплект эталонных источников гамма-излучения типа ОСГИ ____
Эталонные источники бета-излучения с радионуклидами ,4С. y°Sr-t-wY типа ОРИБИ
| или типа ICO (1С0)I Эталонные источники по ГОСТ 8.033-96 типа ОРР или ОМАС11 с радионуклидами |3,се> U7Cs, 8>Y. wSr*-”Y_____________________________________________________'
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5. Таблица 5
|
И де н ги ф и кащюн н ые дан н ые |
Значение |
|
Идентификационное наименование ПО |
SPTR.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.4.1.3; 1 .x.y.z* |
|
Цифровой идентификатор ПО |
7849c3d02f564197ad3034ca4e2e62b5** |
|
* х. у, z-составная часть номера версии ПО: х=[0...99], у=[0...999], z=(0...999], * * Цифровой идентификатор относится к указанной версии ПО. Примечание - Идентификационные данные заносят в раздел «Свидетельство о приемке»1 руководства по эксплуатации и в протокол поверки. | |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: гамма-бета-спектрометры МКС-АТ 1315 соответствуют требованиям ТУВУ 100865348.008-2020, ГОСТ27451-87. ГОСТ 17209-89. ГОСТ 23923-89.
ТР ТС 020/2011.
