Весы автомобильные ВАТ СХТ
| Номер в ГРСИ РФ: | 85523-22 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Торгово-производственная компания "СХТ" (ООО "ТПК СХТ"), Ростовская область, г. Зверево |
Весы автомобильные ВАТ СХТ (далее - весы) предназначены для статических измерений массы груженого и порожнего автотранспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 85523-22 |
| Наименование | Весы автомобильные |
| Модель | ВАТ СХТ |
| Срок свидетельства (Или заводской номер) | 11.05.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ТОРГОВО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ СХТ" (ООО "ТПК СХТ"), Ростовская область, г. Зверево
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 260 |
| Найдено поверителей | 25 |
| Успешных поверок (СИ пригодно) | 255 (98%) |
| Неуспешных поверок (СИ непригодно) | 5 (2%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 85523-22: Описание типа СИ | Скачать | 505.7 КБ | |
| 85523-22: Методика поверки | Скачать | 55.6 КБ |
Описание типа
Назначение
Весы автомобильные ВАТ СХТ (далее - весы) предназначены для статических измерений массы груженого и порожнего автотранспорта.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал датчика преобразуется обрабатывается и отображается на дисплее индикатора или терминала и по последовательному интерфейсу RS-232C, RS-485, 4-20 мА или Ethernet (опции) может быть передана на внешние отображающие устройства.
Конструктивно весы состоят из секций грузоприемного устройства, соединительных балок, узлов встройки датчиков, кабельного ящика и индикатора или терминала. Секции грузоприемного устройства в сборе с весоизмерительными датчиками (от 4 до 10 шт.), соединенные между собой, образуют грузоприемное устройство (далее - ГПУ).
В весах используются датчики весоизмерительные тензорезисторные МВ-150 (регистрационный номер в ФИФОЕИ 44780-10); 740 (регистрационный номер в ФИФОЕИ 5084212); 740D (производства «Tecnicas de Electronica y Automatismos, S.A.»); C16A, C16i (регистрационный номер в ФИФОЕИ 67871-17); WBK С3, WBK С4, WBKC (регистрационный номер в ФИФОЕИ 56685-14); WBK-D (регистрационный номер в ФИФОЕИ 54471-13); HM14H1 (регистрационный номер в ФИФОЕИ 55371-19); ZS (регистрационный номер в ФИФОЕИ 7581919) и преобразователи ТВ-003/05Н, ТЦ-017, ТВИ-024 (производства АО «ВИК «ТЕНЗО-М»); WTX110 (производства «Hottinger Baldwin Messtechnik GmbH»); Smart, Matrix II (производства «Tecnicas de Electronica y Automatismos, S.A.»); терминал CI-600D (регистрационный номер в ФИФОЕИ 54472-13); индикатор ТИТАН 3ЦС (регистрационный номер в ФИФОЕИ 72048-18).
Весы выполняют следующие сервисные функции:
- автоматическая установка нуля;
- сигнализация о перегрузке;
- выборка массы тары.
Весы с числом поверочных интервалов более 3000 должны устанавливаться в специальном месте, имеющем защиту от атмосферных воздействий (ветра и осадков).
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, конструктивными особенностями и имеющих обозначение ВАТ СХТ-А-В-С-D-E-F, где:
A - вид исполнения (1 - колейные, 2 - платформенные);
В - максимальная нагрузка в тоннах (10, 20, 30, 40, 50, 60, 80, 100, 120);
С - длина грузоприемного устройства в метрах;
D - количество секций грузоприемного устройства;
E - обозначение (1-24) применяемых датчиков и индикаторов или терминалов (1-24). Расшифровка обозначения приведена в таблице 1;
F - количество интервалов взвешивания (1 - один интервал взвешивания, 2 - два
интервала взвешивания, 3 - три интервала взвешивания).
Таблица 1 - Расшифровка обозначения применяемых в весах датчиков и индикаторов.
|
Обозначение |
Модель индикатора или терминала |
Модель датчиков |
|
1 |
Весоизмерительный преобразователь ТВ-003/05Н |
МВ-150 |
|
2 |
Весоизмерительный преобразователь ТВ-003/05Н |
C16A |
|
3 |
Весоизмерительный преобразователь ТВ-003/05Н |
740 |
|
4 |
Преобразователь весоизмерительный ТВИ-024 |
C16A |
|
5 |
Преобразователь весоизмерительный ТВИ-024 |
МВ-150 |
|
6 |
Весоизмерительный преобразователь ТЦ-017 |
МВ-150 |
|
7 |
Весоизмерительный преобразователь ТЦ-017 |
740 |
|
8 |
Прибор весоизмерительный WTX110 |
C16i |
|
9 |
Индикатор Smart |
740 |
|
10 |
Терминал Matrix II |
740D |
|
11 |
Прибор весоизмерительный WTX110 |
C16A |
|
12 |
Весоизмерительный преобразователь ТВ-003/05Н |
WBKC |
|
13 |
Весоизмерительный преобразователь ТВ-003/05Н |
WBK |
|
14 |
Весоизмерительный преобразователь ТВ-003/05Н |
HM14H1 |
|
15 |
Весоизмерительный преобразователь ТВ-003/05Н |
ZS |
|
16 |
Прибор весоизмерительный CI-600D |
WBK-D |
|
17 |
Весоизмерительный преобразователь ТЦ-017 |
WBK |
|
18 |
Весоизмерительный преобразователь ТЦ-017 |
WBKC |
|
19 |
Прибор весоизмерительный ТИТАН 3ЦС |
DHM14H1 |
|
20 |
Прибор весоизмерительный ТИТАН 3ЦС |
ZS |
|
21 |
Индикатор Smart |
HM14H1 |
|
22 |
Индикатор Smart |
ZS |
|
23 |
Индикатор Smart |
WBKC |
|
24 |
Индикатор Smart |
WBK |
Маркировка весов выполнена в виде табличек, закрепленных на ГПУ и на индикаторе или терминале на которые нанесены следующие данные:
- заводской номер (цифровое обозначение номера весов наносится ударным способом);
- класс точности весов по ГОСТ OIML R 76-1-2011;
- товарный знак предприятия-изготовителя;
- обозначение весов;
- семейство весов;
- класс точности;
- максимальная нагрузка (Мах), кг;
- минимальная нагрузка (Min), кг;
- действительная цена деления (d), кг;
- поверочный интервал весов (е) кг;
- предельные значения температуры;
- заводской (серийный) номер;
- год выпуска;
- знак утверждения типа.
Знак поверки на весы не наносится.
Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически
обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров индикаторов Smart и MATRIX II, на корпусе предусмотрены места для опломбировки.
Рисунок 1 - Схема пломбировки индикаторов Smart и MATRIX II

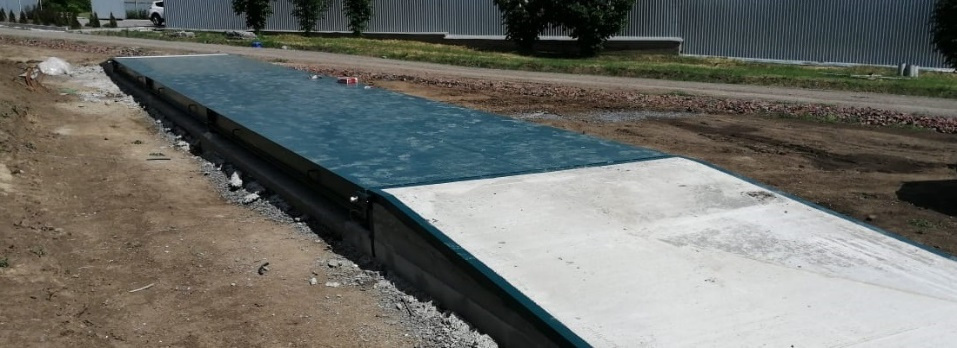

Рисунок 2 - Общий вид ГПУ
Matrix II
WTX110
ТВИ-024
Smart
CI-600D
ТИТАН 3ЦС
Рисунок 3 - Общий вид весоизмерительных приборов
Программное обеспечение
Программное обеспечение (далее - ПО) весов реализовано в индикаторе или терминале. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные ПО
|
Модель индикатора или терминала |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие идентификацион ные данные (если они имеются) |
|
WTX110 |
- |
2.0.Х** |
- |
- |
|
ТВ, ТЦ |
- |
.16;SC;C.4; .10; .20; .30; .40; .50 |
- |
- |
|
ТВИ-024 II |
- |
SC-307 |
- |
- |
|
SMART |
- |
5 1.ХХХ** |
- |
- |
|
MATRIX |
- |
V1.XXX** |
- |
- |
|
CI-600D |
- |
1.00, 1.01,1.02, 1.03, 1.04 | ||
|
ТИТАН 3ЦС |
- |
UER 3.6Х* |
- |
- |
|
Примечание * обозначения «X» (где «X» принимает значения от 0 до 9) не относится к метрологическому значению ПО. * * обозначения «ХХ» (где «XX» принимает значения от 00 до 99) не относятся к метрологически значимому ПО | ||||
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
средний |
|
Повторяемость (размах) показаний, кг, не более |
Impel |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
от 0 до 4% Max |
|
Диапазон устройства первоначальной установки нуля, не более |
от 0 до 20% Max |
|
Диапазон устройства выборки массы тары |
от 0 до 90% Max |
Таблица 4 - Метрологические характеристики одноинтервальных весов
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), т |
Максимальная нагрузка (Мах), т |
Действительная цена деления (d), поверочный интервал (е), кг |
Число поверочных интервалов (n) |
Интервалы взвешивания, т |
Пределы допускаемой погрешности при поверке, кг |
|
ВАТ СХТ-А-1O-C-D-E-1 |
0,1 |
10 |
5 |
2000 |
от 0,1 до 2,5 включ. св. 2,5 до 10 включ. |
±2,5 ±5,0 |
|
ВАТ СХТ-А-2O-C-D-E-1 |
0,2 |
20 |
10 |
2000 |
от 0,2 до 5,0 включ. св. 5 до 20 включ. |
±5 ±10 |
|
ВАТ СХТ-А-3O-C-D-E-1 |
0,2 |
30 |
10 |
3000 |
от 0,2 до 5,0 включ. св. 5 до 20 включ. св. 20 до 30 включ. |
±5 ±10 ±15 |
|
ВАТ СХТ-А-4O-C-D-E-1 |
0,4 |
40 |
20 |
2000 |
от 0,2 до 5,0 включ. св. 5 до 20 включ. св. 20 до 40 включ. |
±10 ±20 ±30 |
|
ВАТ СХТ-А-4O-C-D-E-1 |
0,2 |
40 |
10 |
4000 |
от 0,2 до 5,0 включ. св. 5 до 20 включ. св. 20 до 40 включ. |
±5 ±10 ±15 |
|
ВАТ СХТ-А-50-C-D-E-1 |
0,4 |
50 |
20 |
2500 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 50 включ. |
±10 ±20 ±30 |
|
ВАТ СХТ-А-60-C-D-E-1 |
0,4 |
60 |
20 |
3000 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. |
±10 ±20 ±30 |
|
ВАТ СХТ-А-80-C-D-E-1 |
0,8 |
80 |
50 |
1600 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 80 включ. |
±25 ±50 ±75 |
|
ВАТ СХТ-А-80-C-D-E-1 |
0,4 |
80 |
20 |
4000 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 80 включ. |
±10 ±20 ±30 |
|
ВАТ СХТ-А-100-C-D-E-1 |
0,8 |
100 |
50 |
2000 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 100 включ. |
±25 ±50 ±75 |
|
ВАТ СХТ-А-120-C-D-E-1 |
0,8 |
120 |
50 |
2400 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 120 включ. |
±25 ±50 ±75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 5 - Метрологические характеристики двухинтервальных весов
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), т |
Максимальная нагрузка (Махх/ Мах?), т |
Действительная цена деления (di/d2), поверочный интервал (е1/е?), кг |
Число поверочных интервалов (ii|/n2) |
Интервалы взвешивания, т |
Пределы допускаемой погрешности при поверке, кг | ||
|
ВАТ СХТ-А-40-C-D-E-2 |
0,2 |
30/40 |
10/20 |
3000/2000 |
от 0,2 до 5,0 включ. св. 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. |
±5 ±10 ±15 ±20 | ||
|
ВАТ СХТ-А-80-C-D-E-2 |
0,4 |
60/80 |
20/50 |
3000/1600 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. св. 60 до 80 включ. |
±10 ±20 ±30 ±50 | ||
|
ВАТ СХТ-А-100-C-D-E-2 |
0,4 |
60/100 |
20/50 |
3000/2000 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. св. 60 до 100 включ. |
±10 ±20 ±30 ±50 | ||
|
ВАТ СХТ-А-120-C-D-E-2 |
0,4 |
60/120 |
20/50 |
3000/2400 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. св. 60 до 100 включ. св. 100 до 120 включ. |
±10 ±20 ±30 ±50 ±75 | ||
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 6 - Метрологические характеристики трехинтервальных весов
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), т |
Максимальная нагрузка (Мах1/ Мах2/ Мах3), т |
Действительная цена деления (di/d2/d3), поверочный интервал (ci/c2/e3), кг |
Число поверочных интервалов (П1/П2/Пз) |
Интервалы взвешивания, т |
Пределы допускаемой погрешности при поверке, кг |
|
ВАТ СХТ-А-8O-C-D-E-2 |
0,2 |
30/60/80 |
10/20/50 |
3000/3000/ 1600 |
от 0,2 до 5,0 включ. св. 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. св. 40 до 60 включ. св. 60 до 80 включ. |
±5 ±10 ±15 ±20 ±30 ±50 |
|
ВАТ СХТ-А-1OO-C-D-E-2 |
0,2 |
30/60/100 |
10/20/50 |
3000/3000/ 2000 |
от 0,2 до 5,0 включ. св. 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. св. 40 до 60 включ. св. 60 до 100 включ. |
±5 ±10 ±15 ±20 ±30 ±50 |
|
ВАТ СХТ-А-12O-C-D-E-2 |
0,2 |
30/60/120 |
10/20/50 |
3000/3000/ 2400 |
от 0,2 до 5,0 включ. св. 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. св. 40 до 60 включ. св. 60 до 100 включ. св. 100 до 120 включ. |
±5 ±10 ±15 ±20 ±30 ±50 ±75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Г абаритные размеры ГПУ (длина; ширина; высота), м, не более |
24; 6,0; 0,5 |
|
Г абаритные размеры преобразователя (длина; ширина; высота), мм, не более |
300, 200, 200 |
|
Масса грузоприемной полуплатформы, кг, не более |
27 000 |
|
Масса преобразователя, кг, не более |
5 |
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Г ц |
от 187 до 242 от 49 до 51 |
|
Условия эксплуатации: - предельные значения температуры, °С: - для ГПУ с датчиками 740 (с n=3000), МВ-150 - для ГПУ с датчиками С16А, d6i, 740 (c n=4000), 740D - для ГПУ с датчиками WBK (CAS) С3 - для ГПУ с датчиками WBK (CAS) С4 - для ГПУ с датчиками WBK-D (CAS) - для ГПУ с датчиками WBKC (CAS) - для ГПУ с датчиками HM14H1 и DHM14H1 (ZEMIC) - для ГПУ с датчиками ZS (Keli) - для индикаторов или терминалов ТВ-ООЗ/О5Н, ТЦ-017, ТВИ-024 |
-30, +40 -10, +40 -40, +50 -20, +50 -40, +40 -40, +40 -30, +40 -40, +40 -10, +40 |
|
- для индикаторов или терминалов WTX110, Smart, Matrix II - относительная влажность воздуха при температуре + 25 °С, %, не более |
+15, +35 95 |
|
Вероятность безотказной работы за 2000 ч |
0,98 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации, а также на маркировочную табличку, расположенную на грузоприемном устройстве весов, фотохимическим способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе |
- |
1 шт. |
|
Весы автомобильные ВАТ СХТ. Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п.2.2 Весы автомобильные ВАТ СХТ. Руководство по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июня 2022 г. № 1622;
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
ТУ 26.51.3-001-35999537-2019 «Весы автомобильные ВАТ СХТ. Технические условия.
Изменения 1».
Другие Весы
