Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Кодяковская" (на выходе Карбон) АО "Оренбургнефть"

ALL-Pribors default picture
Номер в ГРСИ РФ: 85826-22
Производитель / заявитель: АО "ГМС Нефтемаш", г.Тюмень
Скачать
85826-22: Описание типа СИ Скачать 254 КБ
85826-22: Методика поверки Скачать 8.6 MБ
Нет данных о поставщике
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Кодяковская" (на выходе Карбон) АО "Оренбургнефть" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерений количества и параметров нефтегазоводяной смеси УПСВ «Кодяковская» (на выходе «Карбон») АО «Оренбургнефть» предназначена для автоматизированного измерения массового расхода и массы нефти в составе нефтегазоводяной смеси, определения массы нетто нефти в составе нефтегазоводяной смеси.

Информация по Госреестру

Основные данные
Номер по Госреестру 85826-22
Наименование Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Кодяковская" (на выходе Карбон) АО "Оренбургнефть"
Срок свидетельства (Или заводской номер) 6623
Производитель / Заявитель

Акционерное общество "ГМС Нефтемаш" (АО "ГМС Нефтемаш"), г. Тюмень

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 17.11.2024

Поверители

Скачать

85826-22: Описание типа СИ Скачать 254 КБ
85826-22: Методика поверки Скачать 8.6 MБ

Описание типа

Назначение

Система измерений количества и параметров нефтегазоводяной смеси УПСВ «Кодяковская» (на выходе «Карбон») АО «Оренбургнефть» предназначена для автоматизированного измерения массового расхода и массы нефти в составе нефтегазоводяной смеси, определения массы нетто нефти в составе нефтегазоводяной смеси.

Описание

Принцип действия системы измерений количества и параметров нефтегазоводяной смеси УПСВ «Кодяковская» (на выходе «Карбон») АО «Оренбургнефть» (далее - СИКНС) основан на использовании прямого метода динамических измерений массы нефтегазоводяной смеси с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу нефтегазоводяной смеси по реализованному в нем алгоритму. Масса балласта определяется расчетным путем с использованием результатов измерений массовой доли механических примесей, массовой концентрации хлористых солей, массовой доли воды. Масса нетто нефтегазоводяной смеси определяется как разность массы нефтегазоводяной смеси и массы балласта.

СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения, скомплектованный из компонентов серийного отечественного и импортного производства. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система состоит из блока фильтров (далее - БФ), блока измерительных линий (далее - БИЛ), блока измерений параметров нефтегазоводяной смеси (далее - БИК), узла подключения передвижной поверочной установки (далее - УПППУ), системы дренажа и системы сбора и обработки информации (далее - СОИ). БИЛ состоит из одной рабочей измерительной линии (далее - ИЛ 1) и одной контрольно-резервной (далее - ИЛ 2). БИК выполняет функции оперативного контроля и автоматического отбора проб для лабораторного контроля показателей качества нефти. Часть измерительных компонентов СИКНС формируют вспомогательные измерительные каналы (далее - ИК), метрологические характеристики которых определяют комплектным методом. Заводской номер СИКНС 6623.

В состав СИКНС входят измерительные компоненты утверждённого типа, приведенные в таблице 1.

Таблица 1 - Состав СИКНС

Наименование измерительного компонента

Кол-во, шт. (место установки)

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Счетчик-расходомер массовый Micro Motion, модель CMF300

1 (ИЛ 1), 1 (ИЛ 2)

45115-16

Датчик давления Метран-150, модель 150TG

4 (БФ), 2 (БИЛ), 1 (БИК)

32854-13

Термопреобразователь с унифицированным выходным сигналом Метран-270, Метран-270-Ex, модель ТСПУ Метран- 276-Ex

2 (БИЛ), 1 (БИК)

21968-11

Влагомер сырой нефти ВСН-АТ, модель ВСН-АТ.50.040.УМ-010

1 (БИК)

62863-15

Влагомер сырой нефти ВСН-АТ, модель ВСН-АТ.50.060.УМ-100

1 (БИК)

62863-15

Преобразователь плотности и расхода CDM, модификация CDMIOOP

1 (БИК)

63515-16

Счетчик нефти турбинный МИГ, модель МИГ-32-6,3

1 (БИК)

26776-08

Комплекс измерительновычислительный ИМЦ-07

1 (СОИ)

53852-13

В состав СИКНС входят показывающие средства измерений давления и температуры нефтегазоводяной смеси утвержденных типов.

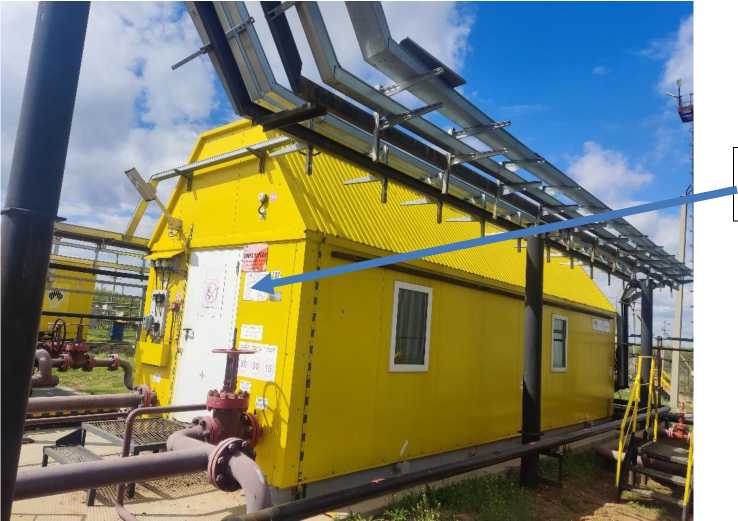

Пломбировка СИКНС осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения расходомеров массовых. Неизменность ПО расходомеров массовых обеспечивается защитой бесконтактных кнопок управления с помощью знаков поверки в виде наклеек и пломбированием шпилек, ограничивающих снятие крышек вторичных электронных преобразователей. Пломбы, несут на себе поверительные клейма, в соответствии с МИ 3002-2006 Рекомендация «ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Конструкция не предусматривает возможность нанесения заводских и (или) серийных номеров непосредственно на СИКНС. С целью обеспечения идентификации заводской номер установлен в формуляре.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКНС обеспечивает реализацию функций СИКНС.

ПО СИКНС реализованное в автоматизированном рабочем месте оператора - ПО «АРМ оператора «ФОРВАРД» (далее - АРМ оператора).

ПО СИКНС защищено от преднамеренных изменений с помощью специальных программных средств: реализованы система паролей доступа, авторизация пользователей, криптографические методы защиты. Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКНС представлены в таблице 2.

Таблица 2 - Идентификационные данные ПО СИКНС

Идентификационные данные (признаки)

Значение

ПО АРМ оператора

ПО ИВК

Идентификационное наименование

ПО

ArmA.dll ArmMX.dll ArmF.dll

EMC07.Metrology.dll

Номер версии (идентификационный номер) ПО

4.0.0.1

4.0.0.2

4.0.0.2

PX.7000.01.05

Цифровой идентификатор ПО

8B71AF71

0C7A65BD

96ED4C9B

1C4B16AC

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Технические характеристики

Метрологические и основные технические характеристики СИКНС, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 3, 4, 5.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерений массового расхода, т/ч

от 40 до 145

Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси, %

± 0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти при измерении объемной доли воды в нефтегазоводяной смеси влагомером ВСН-АТ.50.40.УМ-010, %: - в диапазоне содержания объемной доли воды в нефтегазоводяной смеси от 0,01 % до 5 % включ.:

-  в  диапазоне  содержания  объемной  доли  воды  в

нефтегазоводяной смеси св. 5 % до 10 % включ.:

±0,35

±0,4

Продолжение таблицы 3 - Метрологические характеристики

1

2

Пределы допускаемой относительной погрешности измерений массы нетто нефти при измерении объемной доли воды в нефтегазоводяной смеси влагомером ВСН-АТ.50.40.УМ-100, %: - в диапазоне содержания объемной доли воды в нефтегазоводяной смеси св. 10 % до 20 % включ.:

±1,5

- в диапазоне содержания объемной доли воды в нефтегазоводяной смеси св. 20 % до 50 % включ.:

±2,5

-  в  диапазоне  содержания  объемной  доли  воды  в

нефтегазоводяной смеси св. 50 % до 70 % включ.:

±5,0

- в диапазоне содержания объемной доли воды в нефтегазоводяной смеси св. 70 % до 85 % включ.:

±15,0

Таблица 4 - Состав и основные метрологические характеристики вспомогательных ИК с комплектным методом определения метрологических характеристик

Номер ИК

Наименование ИК

Количество ИК (место установки)

Состав ИК

Диапазон измерени й (т/ч)

Пределы допускаемой относительной погрешности ИК

Первичный измеритель ный преобразо ватель

Вторичная часть

1

2

3

4

5

6

7

1, 2

ИК массового расхода нефтегазо водяной смеси

2 (ИЛ 1, ИЛ 2)

Счетчик-расходомер массовый Micro Motion модель CMF

Комплекс измерительновычислительный ИМЦ-07

От 40 до 145

±0,25 %1) (±0,20 %)2)

1) Пределы допускаемой относительной погрешности ИК массового расхода на ИЛ 1, и ИК массового расхода на ИЛ 2, применяемого в качестве резервного;

2) Пределы допускаемой относительной погрешности ИК массового расхода на ИЛ 2, применяемого в качестве контрольного.

Таблица 5 - Основные технические характеристики СИКНС и измеряемой среды

Наименование характеристики

Значение

1

2

Условия эксплуатации:

- температура окружающего воздуха, °С:

- температура окружающей среды (блок-бокс), °С

- относительная влажность, %

- атмосферное давление, кПа

от -40 до + 50

от +5 до + 25

от 30 до 100 от 84,0 до 106,7

Средний срок службы, лет, не менее

10

Режим работы СИКНС

Непрерывный

Продолжение таблицы 5 - Основные технические характеристики СИКНС и измеряемой среды

1

2

Параметры электропитания:

- напряжение переменного тока, В

- частота питающей сети, Гц

380±38

50±1

Измеряемая среда со следующими параметрами: - избыточное давление измеряемой среды, МПа минимальное рабочее максимальное

-температура измеряемой среды, °С

- кинематическая вязкость измеряемой среды в рабочем диапазоне температуры измеряемой среды, мм2/с

Нефтегазоводяная смесь

1,0 до

2,2

4,25 от +5 до +50

до 6,3

- плотность обезвоженной дегазированной нефтегазоводяной смеси, приведенная к стандартным условиям, кг/м3

- плотность пластовой воды, измеренная в лаборатории, кг/м3

- объемная доля воды, %,

- массовая концентрация хлористых солей, мг/дм3

- массовая доля механических примесей, %

- содержание растворенного газа, м3/м3

- содержание свободного газа

846

1168 от 0,01 до 85 до 400 до 0,01 отсутствует не допускается

Знак утверждения типа

наносится справа в нижней части титульного листа инструкции по эксплуатации СИКНС типографским способом.

Комплектность

Таблица 6 - Комплектность СИКНС

Наименование

Обозначение

Количество

Система измерений количества и параметров нефтегазоводяной      смеси      УПСВ

«Кодяковская» (на выходе «Карбон»)  АО

«Оренбургнефть», зав. № 6623

-

1 шт.

Инструкция по эксплуатации

П1-01.05 ИЭ-126 ЮЛ-412

1 экз.

Сведения о методах измерений

приведены в документе «Инструкция. ГСИ. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти сырой на УПСВ «Кодяковская», утверждена ООО Центр Метрологии «СТП», (регистрационный номер ФР.1.29.2017.27222).

Нормативные документы

ПНСТ 360-2019 «Государственная система обеспечения единства измерений. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
