Системы цифровой радиографии Новоскан
| Номер в ГРСИ РФ: | 85882-22 |
|---|---|
| Производитель / заявитель: | ООО "ТиВиЭн Технолоджи", г. Москва |
Системы цифровой радиографии Новоскан (далее - системы) предназначены для измерений линейных размеров объектов на цифровых изображениях при проведении неразрушающего контроля радиографическим методом.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 85882-22 | ||||||||||||
| Действует | по 17.06.2027 | ||||||||||||
| Наименование | Системы цифровой радиографии | ||||||||||||
| Модель | Новоскан | ||||||||||||
| Модификации |
Новоскан DR Новоскан DG4 |
||||||||||||
| Приказы |
№1240 от
23.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 42097594-bca0-494c-d187-a88deda778ea | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ТиВиЭн Технолоджи», РОССИЯ, 115201, г. Москва, вн.тер.г. муниципальный округ, Нагатино-Садовники, ш. Старокаширское, д. 2, к. 12
Поверка
| Методика поверки / информация о поверке |
МП 203-48-2024 Государственная система обеспечения единства измерений Системы цифровой радиографии Новоскан Методика поверки
(с 23.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 84 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
85882-22: Описание типа
2022-85882-22.pdf
|
Скачать | 429.4 КБ | |
|
85882-22: Методика поверки
2022-mp85882-22.pdf
|
Скачать | 1.4 MБ | |
|
85882-22: Описание типа
2025-85882-22.pdf
|
Скачать | 1.9 MБ | |
|
85882-22: Методика поверки
МП 203-48-2024
2025-mp85882-22.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Системы цифровой радиографии Новоскан (далее - системы) предназначены для измерений линейных размеров объектов на цифровых изображениях при проведении неразрушающего контроля радиографическим методом.
Описание
Принцип работы систем основан на преобразовании изображения, полученного на цифровой панели, фосфорной пластине или пленке в цифровое изображение, его дальнейшей обработке и анализе.
Под действием рентгеновского или гамма-излучения на носителе (цифровой панели, фосфорной пластине или рентгеновской пленке) формируется изображение, которое далее оцифровывается и обрабатывается при помощи программного обеспечения.
Системы выпускаются в четырех модификациях Новоскан DR, Новоскан CR, Новоскан DG, Новоскан KP.
Конструктивно системы модификации Новоскан DR состоят из цифровой панели (плоской или гибкой) определенного размера и компьютера (планшета) с программным обеспечением.
Конструктивно системы модификации Новоскан CR, Новоскан DG и Новоскан KP состоят из сканирующего устройства, носителя изображения и компьютера (планшета) с программным обеспечением.
В модификации Новоскан DR под действием излучения изображение формируется и передается на компьютер (планшет) для дальнейшей обработки сразу через цифровую панель.
В модификации Новоскан CR под действием излучения изображение формируется на фосфорной пластине, после чего пластина сканируется и полученное изображение обрабатывается.
В модификации Новоскан DG под действием излучения изображение формируется на пленке, после чего оно оцифровывается и обрабатывается.
В модификации Новоскан KP под действием излучения изображение формируется на рентгенографической пластине, после чего пластина сканируется и полученное изображение обрабатывается.
Новоскан DR может выпускаться в различных исполнениях: Новоскан DR, Новоскан DR П, Новоскан DR В, Новоскан DR Р, Новоскан DR Д, которые отличаются друг от друга габаритными размерами и формой цифровых панелей.
Новоскан CR может выпускаться в различных исполнениях: Новоскан CR1, Новоскан CR2, Новоскан CR3, Новоскан CR4, которые отличаются друг от друга габаритными размерами сканирующих устройств.
Новоскан DG может выпускаться в различных исполнениях: Новоскан DG1, Новоскан DG2, Новоскан DG3, Новоскан DG4 которые отличаются друг от друга габаритными размерами сканирующих устройств.
Новоскан KP может выпускаться в различных исполнениях: Новоскан KP1, Новоскан KP2, которые отличаются друг от друга внешним видом, типом панели для вывода измерительной информации (Новоскан KP1 - сенсорный экран, Новоскан KP2 - мембранная панель с клавиатурой), габаритными размерами сканирующих устройств.
Общий вид систем представлен на рисунках 1-4.
Пломбирование систем не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Наименование системы, модификация, исполнение и серийный номер в буквенно-числовом формате указаны на маркировочной табличке-наклейке. Места нанесения серийных номеров представлены на рисунках 5-8.
Общий вид маркировочной таблички-наклейки представлен на рисунке 9.

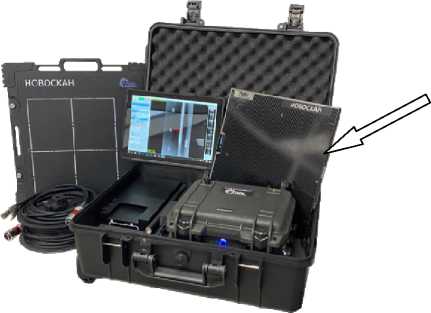

а) Новоскан DR П, Новоскан DR В, Новоскан DR Р, Новоскан DR Д
Рисунок 1 - Общий вид систем цифровой радиографии Новоскан модификации Новоскан DR: а) исполнения Новоскан DR П, Новоскан DR В, Новоскан DR Р, Новоскан DR Д, б) общий вид модификации Новоскан DR
б) Новоскан DR
а) Новоскан CR1
в) Новоскан CR3
г) Новоскан CR4
Рисунок 2 - Общий вид систем цифровой радиографии Новоскан модификации Новоскан CR: а) исполнение Новоскан CR1, б) исполнение Новоскан CR2, в) исполнение Новоскан CR3, г) исполнение Новоскан CR4

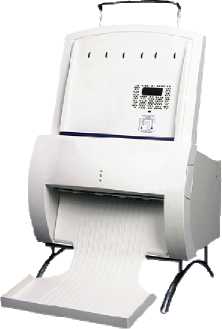

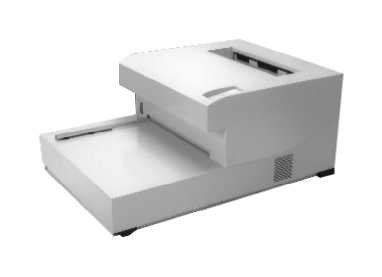

а) Новоскан DG1
б) Новоскан DG2
в) Новоскан DG3
Рисунок 3 - Общий вид систем цифровой радиографии Новоскан модификации Новоскан DG: а) исполнение Новоскан DG1, б) исполнение Новоскан DG2, в) исполнение Новоскан DG3, г) исполнение Новоскан DG4

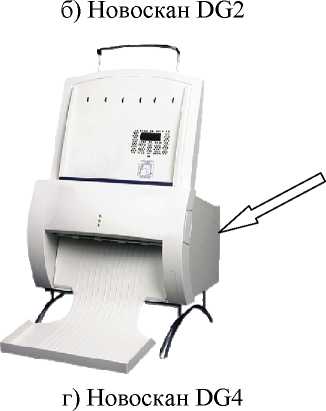

г) Новоскан DG4

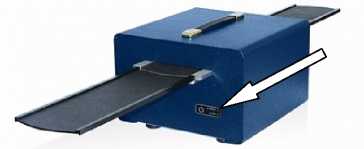

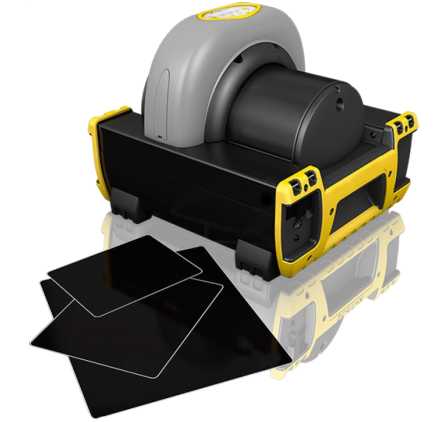

а) Новоскан KP1
Рисунок 4 - Общий вид систем цифровой радиографии Новоскан модификации Новоскан KP: а) исполнение Новоскан KP1, б) исполнение Новоскан KP2
б) Новоскан KP2
Рисунок 5 - Места нанесения серийного номера на системы цифровой радиографии Новоскан модификации Новоскан DR исполнений Новоскан DR П, Новоскан DR В, Новоскан DR Р, Новоскан DR Д

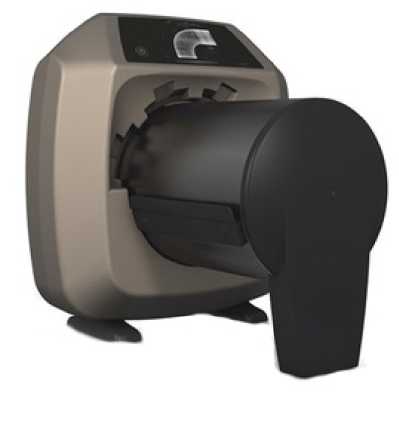

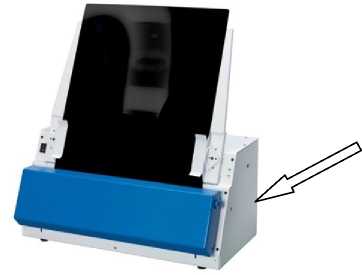

а) Новоскан CR1
в) Новоскан CR3 г) Новоскан CR4

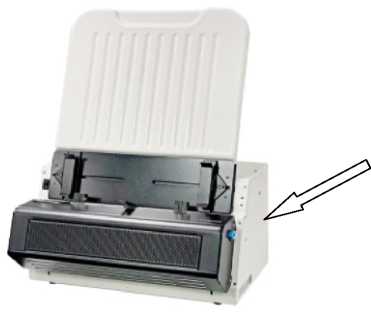

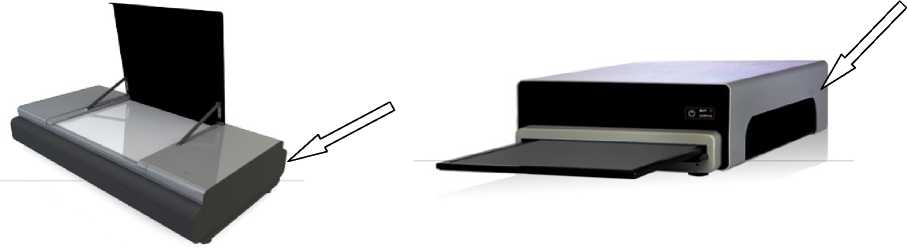

а) Новоскан DG1

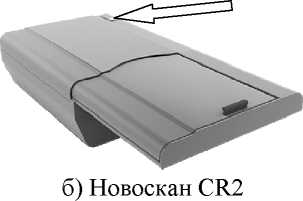

Рисунок 6 - Места нанесения серийного номера систем цифровой радиографии Новоскан модификации Новоскан CR: а) исполнение Новоскан CR1, б) исполнение Новоскан CR2, в) исполнение Новоскан CR3, г) исполнение Новоскан CR4

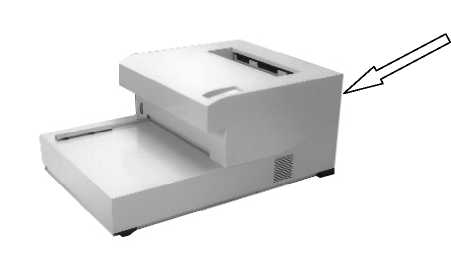

в) Новоскан DG3
Рисунок 7 - Места нанесения серийного номера систем цифровой радиографии Новоскан модификации Новоскан DG: а) исполнение Новоскан DG1, б) исполнение Новоскан DG2, в) исполнение Новоскан DG3, г) исполнение Новоскан DG4
а) Новоскан KP1
Новоскан KP2

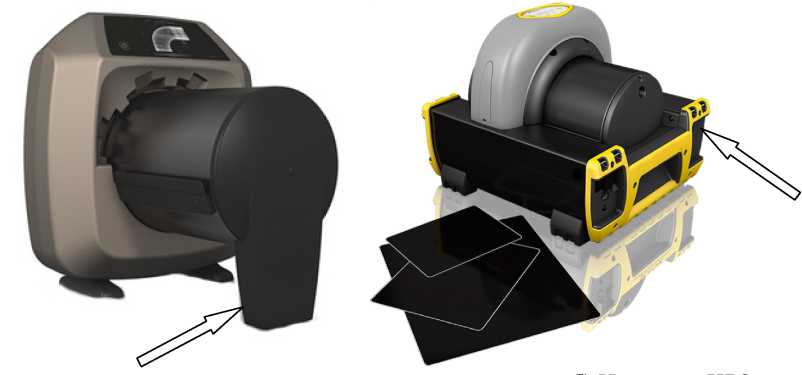

Рисунок 8 - Места нанесения серийного номера систем цифровой радиографии Новоскан модификации Новоскан KP: а) исполнение Новоскан KP1, б) исполнение Новоскан KP2
а)
б)
Рисунок 9 - Общий вид маркировочной таблички-наклейки с местом указания серийного номера систем цифровой радиографии Новоскан: а) для модификаций Новоскан DR, Новоскан CR, Новоскан DG, б) для модификации Новоскан КР
Программное обеспечение
В системах установлено программное обеспечение (далее по тексту - ПО), которое выполняет функции визуализации объектов контроля, обработки данных, измерений линейных размеров дефектов.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НОВОСКАН |
|
Номер версии (идентификационный номер) ПО |
1.2.7.1 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров*, мм Модификация Новоскан DR Модификация Новоскан CR Модификация Новоскан DG Модификация Новоскан KP |
от 0,2 до 290 от 0,2 до 235 от 0,2 до 600 от 0,1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм: Модификация Новоскан DR Модификация Новоскан CR Модификация Новоскан DG |
±(0,1+0,01-Х) ±(0,1+0,01-Х) ±(0,1+0,01-Х) |
|
Пределы допускаемой приведенной погрешности измерений линейных размеров, % от максимального размера сканируемой пластины: Модификация Новоскан KP |
±0,4 |
|
Примечания: * - Диапазон измерений может быть ограничен размерами цифровой панели (указывается на этикетке) или габаритными размерами носителей изображений, входящих в комплект поставки; Х - измеренное значение линейного размера, мм. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Размеры области сканирования (размер пластины), мм: Модификация Новоскан КР - длина |
от 80 до 430 |
|
- ширина |
от 80 до 350 |
|
Параметры электрического питания: - напряжение, В Модификация Новоскан DR, Новоскан CR, Новоскан DG |
от 200 до 240 |
|
Модификация Новоскан КР |
от 100 до 240 |
|
Габаритные размеры, мм, не более Модификация Новоскан DR (цифровая панель) - длина |
3500 |
|
- ширина |
500 |
|
- высота |
300 |
|
Модификация Новоскан CR - длина |
1210 |
|
- ширина |
780 |
|
- высота |
260 |
|
Модификация Новоскан DG - длина |
530 |
|
- ширина |
765 |
|
- высота |
830 |
|
Модификация Новоскан KP - длина |
500 |
|
- ширина - высота |
400 400 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более | |
|
Модификация Новоскан DR (цифровая панель) |
20 |
|
Модификация Новоскан CR |
36 |
|
Модификация Новоскан DG |
60 |
|
Модификация Новоскан KP |
21 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС | |
|
Модификация Новоскан DR (цифровая панель) |
от -20 до +50 |
|
Модификация Новоскан CR |
от 0 до +40 |
|
Модификация Новоскан DG |
от 0 до +40 |
|
- нормальная область значений температуры, °C | |
|
Модификация Новоскан KP |
от +15 до +25 |
|
- рабочая область значений температур, °C | |
|
Модификация Новоскан KP |
от 0 до +40 |
|
- относительная влажность воздуха при 25 оС, %, не более | |
|
Модификация Новоскан DR (цифровая панель) |
от 10 до 90 |
|
Модификация Новоскан CR |
от 15 до 95 |
|
Модификация Новоскан DG |
от 15 до 95 |
|
Модификация Новоскан KP |
от 15 до 95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система* |
Новоскан |
1 шт. |
|
Носитель изображения (пленка/ фосфорная пластина) для модификаций Новоскан CR, Новоскан DG, Новоскан КР* |
- |
1 шт. |
|
Компьютер/планшет* |
- |
1 шт. |
|
Калибровочная мера* |
- |
1 шт. |
Программное обеспечение |
- |
1 комплект. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание - * Состав систем определяется при заказе в зависимости от модификации и требований заказчика | ||
Сведения о методах измерений
приведены в разделе 2 «Работа с системами модификации Новоскан DR», разделе 3 «Работа с системами модификации Новоскан DG», разделе 4 «Работа с системами модификации Новоскан CR» Руководства по эксплуатации «Системы цифровой радиографии Новоскан», разделе 11 «Эксплуатация» Руководства по эксплуатации «Система цифровой радиографии НОВОСКАН. Модификация KP, Исполнение KP1», разделе 9 «Получение изображений» Руководства по эксплуатации «Система цифровой радиографии НОВОСКАН. Модификация KP, Исполнение KP2».
Нормативные документы
ТУ 28.99.39-002-40843429-2021 «Системы цифровой радиографии Новоскан. Технические условия»;
Локальная поверочная схема.
