Уровнемеры многофазные Insol-90X

Номер в ГРСИ РФ: 86065-22
Категория: Уровнемеры
Производитель / заявитель: ООО "ИНСОЛ", г.Уфа
Скачать
86065-22: Описание типа СИ Скачать 506.4 КБ
86065-22: Методика поверки Скачать 6 MБ
Заказать
Поставщик: ООО "ИНСОЛ"
Уровнемеры многофазные Insol-90X поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Уровнемеры многофазные INSOL 901, INSOL 902 предназначены для измерения уровня и уровня раздела жидких сред в емкостях и резервуарах и преобразования измеренных значений в унифицированный токовый сигнал (4 - 20) мА и (или) цифровой кодированный сигнал на базе протокола Ethernet TCP/IP и (или) RS-485.

Информация по Госреестру

Основные данные
Номер по Госреестру 86065-22
Наименование Уровнемеры многофазные
Модель Insol-90X
Производитель / Заявитель

Общество с ограниченной ответственностью "Инсол" (ООО "Инсол"), г. Уфа

Поверка

Межповерочный интервал / Периодичность поверки 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня жидких сред (уровня раздела сред) ≤ ±3 мм, 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня жидких сред (уровня раздела сред) свыше ±3 мм или для уровнемеров, работающих при избыточном давлении
Зарегистрировано поверок 427
Найдено поверителей 2
Успешных поверок (СИ пригодно) 423 (99%)
Неуспешных поверок (СИ непригодно) 4 (1%)
Актуальность информации 19.05.2024

Поверители

Скачать

86065-22: Описание типа СИ Скачать 506.4 КБ
86065-22: Методика поверки Скачать 6 MБ

Описание типа

Назначение

Уровнемеры многофазные Insol-90Х (далее по тексту - уровнемеры Insol-90Х) предназначены для измерения уровня и уровня раздела жидких сред в емкостях и резервуарах и преобразования измеренных значений в унифицированный токовый сигнал (4 - 20) мА и (или) цифровой кодированный сигнал на базе протокола Ethernet TCP/IP и (или) RS-485.

Описание

Принцип действия уровнемеров Insol-90Х основан на методе импульсной рефлектомет-рии с временным разрешением. Передатчик уровнемера излучает импульсы по частично погруженному в измеряемую среду волноводу, часть энергии излученных импульсов отражается от поверхности среды и от поверхности раздела жидкостей с различной диэлектрической проницаемостью и возвращается по волноводу в приемник уровнемера.

Уровнемер представляет собой корпус с электроникой, которая представляет собой генератор измерительных частот с диапазоном перестройки от 10 до 900 МГц, с шагом 1 МГц и устройства измерения уровня сигнала генератора, с дальнейшей обработкой полученной информации. Высокочастотный сигнал, распространяясь по волноводу, отражается от всех границ раздела пропорционально изменению диэлектрической проницаемости, а также замедляет или увеличивает скорость распространения в зависимости от значения диэлектрической проницаемости среды. Алгоритм уровнемера датчика заключается в измерении интервала времени, необходимого электромагнитной волне для прохождения расстояния от датчика, расположенного на поверхности резервуара до границ раздела фаз многокомпонентной среды, от которых часть энергии электромагнитной волны отражается, и пересчете этого интервала в уровень среды. Перерасчет производится путем последовательного вычитания измеренных расстояний до границ раздела из высоты резервуара. Измерительный алгоритм, основанный на использовании методов цифровой обработки сигналов, установленный в приборе, позволяет получить расстояние от фланца до отраженного сигнала и выдачу измеренных значений уровня в аналоговом виде (от 4 до 20 мА) и (или) цифровом кодированном сигнале и (или) визуально с использованием интерфейса электронного блока. Измерение уровня происходит в диапазоне от фланца до верхнего концевика.

Уровнемеры Insol-90X состоят из электронного блока и волновода, которые соединены между собой.

Электронный блок включает в себя:

- показывающее устройство в виде жидкокристаллического (ЖК) дисплея, отображающего измеренные величины. ЖК-дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику уровнемера реализуя, таким образом, интерфейс «человек-машина»;

- разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА) и (или) цифровом кодированном сигнале и (или) WEB-Servera;

- микроконтроллер с электронным передатчиком и приемником, которые выполняют прием-передачу импульсов и измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды и (или) поверхности раздела жидкостей с различной диэлектрической проницаемостью.

Волноводы конструктивно подразделяются на два вида: гибкие и жесткие.

Уровнемеры Insol-90Х имеют четыре модификации в зависимости от вида волновода и наличия устройства для определения коэффициента нефти, воды и эмульсии:

Insol-90X

-Уровнемер многофазный

Insol-901

-Уровнемер многофазный без устройства для определения коэффициента нефти, воды и эмульсии

-Insol-901.1

-Insol-901.2

-Уровнемер многофазный гибкий волновод

-Уровнемер многофазный жесткий волновод

Insol -902

-Уровнемер многофазный с устройством для определения коэффициента нефти, воды и эмульсии

-Insol-902.1

-Insol-902.2

-Уровнемер многофазный гибкий волновод

-Уровнемер многофазный жесткий волновод

Общий вид уровнемеров представлен на рисунке 1.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

Уровнемер многофазный Insol-90X.LYYYY^Y-NN-PY_KK - ИСП_К-ЕЕ, где

- INSOL - 90 - наименование изделия;

- X - 1 Уровнемеры без устройства для определения коэффициента нефти, воды и эмульсии

- X - 2 Уровнемеры с устройством для определения коэффициента нефти, воды и эмульсии

- L - Тип чувствительного элемента (1 - Гибкий, 2 - Жесткий )

- YYYY - установочная длина чувствительного элемента (волновода), мм;

- ДУ-Ш-РУ_КК - ИСП_К тип фланца (ДУ100РУ1.6 Исп. 1)

EE - резервные символы.

Сокращённое условное обозначение и заводской номер уровнемера наносятся методом шелкографии на информационную табличку, размещенную на корпусе уровнемера. Заводские номера указываются в формате цифрового кода.

Рисунок 1 - Общий вид уровнемера Insol-90X

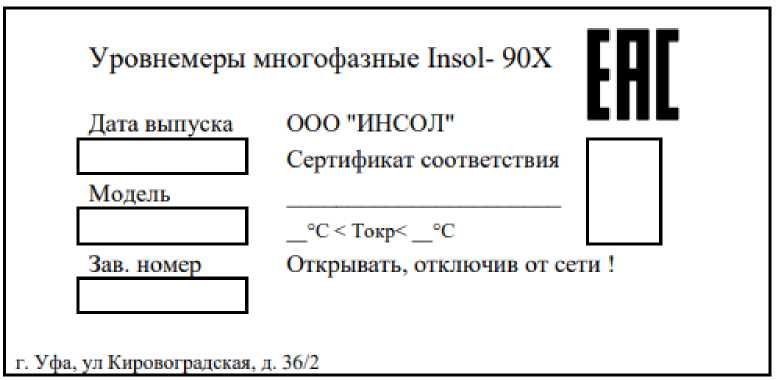

Уровнемеры многофазные Insol- 90Х

ООО "ИНСОЛ"

Сертификат соответствия

__°C < Токр< __°C

Открывать, отключив от сети !

ЕНЕ

г. Уфа, ул Кировоградская, д. 36/2

Рисунок 2 - Общий вид информационной таблички на корпусе уровнемера Insol-90X

Пломбирование уровнемеров Insol-90X не предусмотрено.

Программное обеспечение

Уровнемеры Insol-901(2) имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Insol-901

Insol-902

Идентификационное наименование ПО

Insol Web

Номер версии (идентификационный номер) ПО

не ниже 0.6.11

Цифровой идентификатор ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня*, м

от 0 до 15

Пределы допускаемой основной абсолютной погрешности измерений уровня жидких сред:

- цифровой кодированный сигнал на базе протокола Ethernet TCP/IP и (или) RS-485

- унифицированный токовый сигнал (4 — 20) мА

±3 мм

±3 мм или ±0,05 % от диапазона измерений (принимается большее значение)

Пределы допускаемой основной абсолютной погрешности измерений уровня раздела сред по цифровому кодированному сигналу, мм

±15

Пределы допускаемой дополнительной температурной погрешности измерений уровня жидких сред на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С):

- цифровой кодированный сигнал на базе протокола Ethernet TCP/IP и (или) RS-485

- унифицированный токовый сигнал (4 — 20) мА

±0,02 % от диапазона измерений

±0,05 % от диапазона измерений

Пределы допускаемой дополнительной температурной погрешности измерений уровня раздела сред по цифровому кодированному сигналу на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С)

±0,02 % от диапазона измерений

*— конкретный диапазон измерений уровня определяется заказом и записывается в паспорте на уровнемер

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон температур окружающей среды, °С

от —50 до +55

Диапазон температур контролируемой среды, °С

от —50 до +80

Напряжение питания постоянного тока, В

24 или 48

Потребляемая мощность, Вт, не более

10

Срок службы, лет, не менее

10

Рабочее давление контролируемой среды, МПа, не более*

6,3

*— конкретное значение определяется заказом и записывается в паспорте на уровнемер

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений___________________________________________

Наименование

Обозначение

Количество

Уровнемер многофазный

Insol-90X*

1 шт.

Паспорт

INSOL90X.01.00.000 ПС

1 экз.

Руководство по эксплуатации

INSOL90X.01.00.000 РЭ

1 экз.**

Методика поверки

Комплект монтажных частей

1 или 2 компл.***

* - числовой шифр Х определяется заказом;

* * - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию заказчика;

* ** - определяется заказом.

Сведения о методах измерений

приведены в разделе 1.3 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

ТУ 26.51.52.120-003-06157257-2021 Уровнемеры многофазные Insol-90X. Технические условия.
