Преобразователи относительной влажности и температуры ПВТ110

Номер в ГРСИ РФ: 86190-22
Производитель / заявитель: ООО "ПО "ОВЕН", г.Москва
Скачать
86190-22: Описание типа СИ Скачать 269.4 КБ
86190-22: Методика поверки Скачать 9.4 MБ
Нет данных о поставщике
Преобразователи относительной влажности и температуры ПВТ110 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи относительной влажности и температуры ПВТ110 (далее -преобразователи) предназначены для измерений значений относительной влажности и температуры неагрессивных газовых сред и преобразований в унифицированный аналоговый выходной сигнал силы и напряжения постоянного тока или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.

Информация по Госреестру

Основные данные
Номер по Госреестру 86190-22
Наименование Преобразователи относительной влажности и температуры
Модель ПВТ110
Срок свидетельства (Или заводской номер) 18.07.2027
Производитель / Заявитель

Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 4891
Найдено поверителей 13
Успешных поверок (СИ пригодно) 4890 (100%)
Неуспешных поверок (СИ непригодно) 1 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

86190-22: Описание типа СИ Скачать 269.4 КБ
86190-22: Методика поверки Скачать 9.4 MБ

Описание типа

Назначение

Преобразователи относительной влажности и температуры  ПВТ110  (далее -

преобразователи) предназначены для измерений значений относительной влажности и температуры неагрессивных газовых сред и преобразований в унифицированный аналоговый выходной сигнал силы и напряжения постоянного тока или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.

Описание

Принцип действия преобразователей при измерении влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.

Принцип действия преобразователей при измерении температуры основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.

Конструктивно преобразователи выполнены в пластмассовом корпусе для канального или настенного/потолочного крепления с первичным преобразователем. Внутри корпуса находится электронная плата с микропроцессорным микроконтроллером, а также клеммная колодка для подключения напряжения питания и аналоговых выходных сигналов. Внутри первичного преобразователя находится высокостабильный однокристальный сенсор относительной влажности (емкостного типа) и платиновый терморезистор. Питание преобразователей осуществляется от внешнего источника постоянного тока.

Преобразователи выпускаются в различных исполнениях,   отличающихся

конструктивным исполнением и типом выходного сигнала.

Структура условного обозначения исполнений преобразователей приведена на рисунке 1.

ПВТ110 - Х.Х

Тип выходного сигнала:

А - унифицированные аналоговые выходные сигналы силы и напряжения постоянного тока;

RS - цифровой интерфейс RS-485.____________

Конструктивное исполнение:

Н4 - со встроенным зондом;

Н5 - с выносным зондом._____________________

Тип преобразователей

Рисунок 1 - Структура условного обозначения исполнений преобразователей

Заводской номер наносится на корпус преобразователей методом гравировки в виде цифрового кода.

Общий вид преобразователей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 3.

Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки преобразователей не предусмотрено.

Место нанесения знака утверждения типа

Место нанесения заводского номера

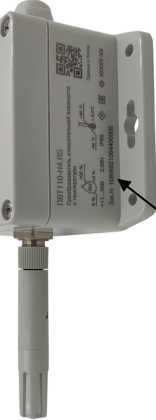

Рисунок 2 - Общий вид преобразователей относительной влажности и температуры ПВТ110 в конструктивном исполнении Н4 с указанием места нанесения заводского номера

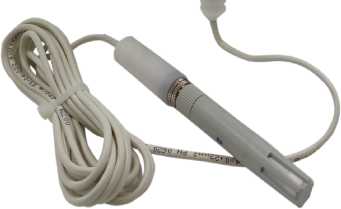

Рисунок 3 - Общий вид преобразователей относительной влажности и температуры ПВТ110 в конструктивном исполнении Н5 с указанием места нанесения знака утверждения типа

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренной относительной влажности и температуры в унифицированный аналоговый выходной сигнал постоянного тока и напряжения или в цифровой выходной сигнал протокола Modbus RTU для передачи по интерфейсу RS-485. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО преобразователей приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

преобразователи с выходным сигналом силы и напряжения постоянного тока

преобразователи с цифровым выходным сигналом

Идентификационное наименование ПО

pvt110_a_1_3.hex

pvt110_rs_1_3.hex

Номер версии (идентификационный номер

ПО), не ниже

1.03

1.03

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон  измерений  и  преобразований  относительной

влажности, %

от 5 до 95

Диапазон показаний относительной влажности, %

от 0 до 100

Пределы допускаемой  абсолютной  погрешности  канала

измерений и преобразований относительной влажности, %

±3,0

Диапазон измерений и преобразований температуры, °С

от -40 до +80

Пределы допускаемой  абсолютной  погрешности  канала

измерений и преобразований температуры, °С

±0,5

Диапазон выходного аналогового сигнала силы постоянного тока, мА

от 4 до 20*

Диапазон  выходного  аналогового  сигнала  напряжения

постоянного тока, В

от 0 до 10*

* - Верхнее и нижнее значение диапазона выходного аналогового сигнала силы и

напряжения постоянного тока при преобразовании относительной влажности соответствуют верхнему и нижнему значению диапазона показаний относительной влажности.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия измерений:

- температура окружающей среды, °С

- относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, %

- атмосферное давление, кПа

от -40 до +80

до 95 от 84,0 до 106,7

Напряжение питания постоянного тока для преобразователей с типом выходного сигнала, В:

- для исполнения А

- для исполнения RS

от 14 до 30 (номинальное значение 24 В) от 11 до 30 (номинальное значение 24 В)

Масса, кг, не более

0,25

Цифровой выходной сигнал

RS-485 (Modbus RTU)

Габаритные    размеры    корпуса    преобразователя

(длинахвысотахглубина), мм, не более

110x109x55

Габаритные   размеры   первичного   преобразователя

(диаметрхдлина), мм, не более

14x75

Длина кабеля для исполнения ПВТ110-Н5, мм

3000

Средний срок службы, лет

10

Средняя наработка на отказ, ч

50 000

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, нанесенную на корпус преобразователей, любым технологическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь относительной влажности и температуры ПВТ110

-

1 шт.

Паспорт и гарантийный талон

КУВФ.413631.110ПС

1 экз.

Руководство по эксплуатации (для преобразователей с типом выходного сигнала А)*

КУВФ.413631.110РЭ1

1 экз.

Руководство по эксплуатации (для преобразователей с типом выходного сигнала RS)*

КУВФ.413631.110РЭ2

1 экз.

* - В зависимости от исполнения преобразователей.

Сведения о методах измерений

приведены в разделе 4 «Конструкция и принцип действия» руководства по эксплуатации

КУВФ.413631.110РЭ1 и КУВФ.413631.110РЭ2.

Нормативные документы

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;

ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений влажности газов»;

ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»;

ТУ 26.51.51-003-46526536-2021 «Преобразователи относительной влажности и температуры ПВТ110. Технические условия».
