Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1
| Номер в ГРСИ РФ: | 86215-22 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО Завод "Промприбор", г.Владимир |
Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1 (далее
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86215-22 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные |
| Модель | КВАНТ СТ1 |
| Срок свидетельства (Или заводской номер) | 22.07.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью Завод "Промприбор" (ООО Завод "Промприбор"), г. Владимир
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Найдено поверителей | 1 |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 86215-22: Описание типа СИ | Скачать | 894.6 КБ | |
| 86215-22: Методика поверки | Скачать | 10.4 MБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных цепях переменного тока частотой 50 Гц.
Описание
Принцип действия счётчиков основан на цифровой обработке входных сигналов напряжения и тока с помощью специализированной микросхемы со встроенными аналого-цифровыми преобразователями (далее - АЦП). Остальные параметры, измеряемые счетчиком, определяются расчетным путем при последующей обработке микроконтроллером измеренных значений тока, напряжения и частоты сети.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы.
Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии.
Счетчики имеют в своем составе:
- измерительные элементы - два датчика тока (шунты или трансформаторы тока в зависимости от исполнения) в цепях фазы и нейтрали;
- резистивный делитель напряжения;
- специализированную измерительную микросхему;
- микроконтроллер;
- энергонезависимую память данных;
- встроенные энергонезависимые часы, позволяющие вести учет электрической энергии по не менее 4 тарифным зонам суток;
- оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки;
- оптический порт (по ГОСТ IEC 61107-2011);
- интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии;
- датчик магнитного поля;
- реле отключения нагрузки, в зависимости от исполнения.
В составе счетчиков, предназначенных для установки на DIN рейку или на щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей). Счетчик имеет в своем составе индикатор функционирования «Работа» и кнопку для ручного переключения режимов индикации «Просмотр».
Счетчики, в зависимости от исполнения, могут иметь один или более интерфейсов удаленного доступа.
Счетчик ведет учет электрической энергии по тарифам.
Счетчики содержат в энергонезависимой памяти два тарифных расписания - действующее и отложенное. Отложенное тарифное расписание вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- количества электрической тарифного расписания;
- количества электрической действующим тарифам;
- количества электрической
энергии
энергии
энергии
действующим тарифам на начало месяца;
- количества электрической энергии действующим тарифам на начало суток.
нарастающим
нарастающим
нарастающим
нарастающим
итогом
итогом
итогом
итогом
суммарно независимо
суммарно
суммарно
суммарно
от
раздельно
раздельно
раздельно
Глубина хранения значений активной и реактивной электрической энергии
по
по
по
нарастающим итогом суммарно и раздельно по тарифам за сутки, не менее 180 суток.
Глубина хранения значений активной и реактивной электрической энергии (прием, отдача), а также запрограммированных параметров - на начало текущего расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 предыдущих программируемых расчетных периодов с циклической перезаписью начиная с самого раннего значения.
Счетчики обеспечивают формирование профиля нагрузки с программируемым временем интегрирования в диапазоне от 1 до 60 минут.
Глубина хранения профиля нагрузки при интервале усреднения 60 минут - 256 суток.
Длительность сохранения в памяти счетчика информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 20 лет.
Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих
параметров:
- активной и реактивной электроэнергии в двух направлениях (прием, отдача);
- среднеквадратического значения фазного напряжения переменного тока;
- среднеквадратического значения силы переменного фазного тока;
- ток в нулевом проводе;
- активная, реактивная и полная электрическая мощность;
- коэффициента электрической мощности по каждой фазе;
- соотношение активной и реактивной электрической мощности;
- частота сети переменного тока;
- небаланс токов в фазном и нулевом проводе;
- положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Учетные данные, измеряемые и рассчитанные параметры сохраняются в памяти, выводятся на дисплей и передаются по интерфейсам.
Наличие в составе счетчика энергонезависимых часов и календаря обеспечивает:
- ведение даты и времени;
- внешнюю ручную и автоматическую коррекцию (синхронизацию);
- возможность автоматического переключения на летнее/зимнее время.
Счетчик имеет журналы событий, в котором фиксируются время и дата наступления событий с возможностью хранения не менее 500 событий совокупно по всем журналам, в том числе фиксируются следующие события:
- дата и время вскрытия клеммной крышки;
- дата и время вскрытия корпуса;
- дата и время вскрытия крышки батарейного отсека;
- дата и время вскрытия крышки отсека модуля связи;
- дата и время вскрытия крышки отсека блокировки реле управления нагрузкой;
- дата и время последнего перепрограммирования (перепараметрирования);
- дата, время, тип выполненной команды;
- изменение направления перетока мощности;
- дата и время отклонения напряжения в измерительной цепи от заданного предела;
- превышение соотношения величин потребления активной и реактивной мощности;
- превышение заданного предела мощности;
- дата, время и величина воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
- факт связи с приборами учета, приведшего к изменению данных;
- изменение текущих значений времени и даты при синхронизации с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение;
- дата, время, продолжительность и величина нарушения показателей качества электроэнергии;
- результатов самодиагностики;
- дата и время фиксации данных об аппаратном или программном сбое;
- дата и время попытки доступа с неуспешной идентификацией и (или) аутентификацией;
- дата, время и причина включения и отключения встроенного коммутационного аппарата;
- дата и время попытки доступа с нарушением правил управления доступом;
- дата и время модификации встроенного ПО;
- попытка несанкционированного нарушения целостности программного обеспечения и параметров.
Счетчики по имеющимся интерфейсам обеспечивают возможность организации с использованием протоколов передачи данных передачу показаний, предоставления информации о результатах измерения количества и иных параметров электрической энергии, передачу журналов событий и данных о параметрах настройки, а также удаленного управления прибором учета электрической энергии, не влияющих на результаты выполняемых счетчиком измерений, включая:
- корректировку текущей даты и времени, часового пояса;
- изменение тарифного расписания;
- программирование параметров фиксации индивидуальных параметров качества электроснабжения;
- программирование параметров срабатывания встроенного коммутационного аппарата;
- изменение паролей доступа к параметрам;
- управление коммутационным аппаратом путем его фиксации в положении «отключено».
Счетчик может выступать в качестве инициатора связи с уровнем информационновычислительного комплекса электроустановки или информационно-вычислительного комплекса при наступлении различных событий, в том числе:
- при вскрытии клеммной крышки, крышки корпуса;
- воздействии магнитным полем;
- при несанкционированном перепрограммировании (параметрировании);
- превышении максимального порога мощности;
- при отклонении напряжения в измерительных цепях от заданных пределов;
- при выходе температуры внутри корпуса счетчика за границы допустимого диапазона;
Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).
Счетчики выпускаются в модификациях, отличающихся интерфейсами связи, вариантами исполнения корпуса и опциональным функционалом.
Структура условного обозначения счетчиков КВАНТ СТ1:
КВАНТ CT1 .01 - W- B R P F G E U In On
m лппппппп I
|
КВАНТ CT1 .01 |
- W |
- B R P |
F G E U |
In On | ||||||||
|
Наличие дискретного выхода n - количество выходов Наличие дискретного входа n - количество входов Наличие резервного питания Наличие интерфейса Ethernet Наличие встроенного GSM/GPRS модема: G - GPRS (3G) G1- GPRS, NB IoT Наличие радио интерфейса: Z - ZigBee F1 - радиоинтерфейс 433 МГц F2 - радиоинтерфейс 868 МГц L2 - радиоинтерфейс LoraWAN 868 МГц Наличие интерфейса PLC: P1 - G3-PLC P2 - PLC-PRIME Наличие интерфейса RS-485: R - Один интерфейс R2 - Два интерфейса Наличие реле управления нагрузкой Вариант исполнения: D - Установка на DIN-рейку W - Установка на щиток С - установка на опору | ||||||||||||
|
Модификация счетчика | ||||||||||||
|
Наименование счетчика | ||||||||||||
При отсутствии опции отсутствует соответствующий символ в условном обозначении.
Для радио-модулей с внешними антеннами добавляется окончание «-S».
Заводской номер наносится на маркировочную табличку или наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера, а также индикаторного устройства представлены на рисунках 1 - 3.
Рисунок 1 - Общий вид счетчика в корпусе типа D и W с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

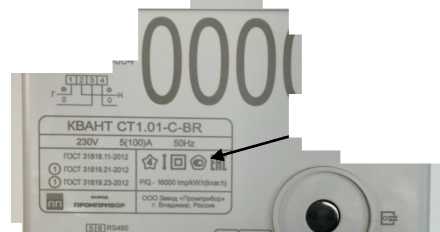

Рисунок 2 - Общий вид счетчика в корпусе типа C с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

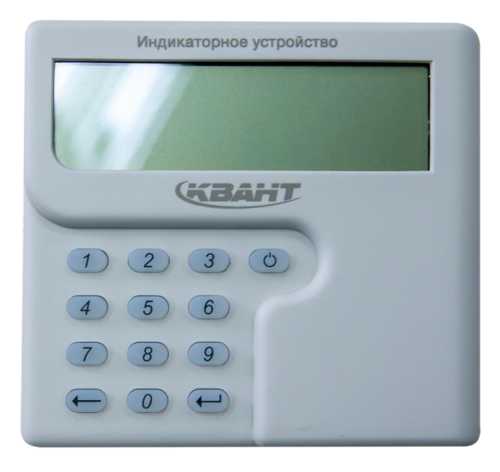

Рисунок 3 - Общий вид индикаторного устройства
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) счетчиков разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в счетчик на стадии его производства.
ПО является метрологически значимым.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены протоколом передачи данных и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов возможен с тремя уровнями доступа (публичный, чтение, конфигуратор) с устанавливаемыми паролями. Предусмотрено использование шифрования паролей и данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Идентификационные данные метрологически значимой части ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение в зависимости от варианта исполнения корпуса | |
|
КВАНТ СТ1.01-О (W) |
КВАНТ СТ1.01-С | |
|
Идентификационное наименование ПО |
cti-d |
СТ1-С |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 | |
|
Цифровой идентификатор ПО |
B181 |
F7BD |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
Номинальное фазное напряжение Uном, В |
230 |
|
Установленный рабочий диапазон напряжения, В |
от 0,7' Uном до 1,3' Uном |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока Uф, В |
от 0,7 • Uном до 1,3' Uном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±0,5 |
|
Базовый ток Iб, А |
5 |
|
Максимальный ток Iмакс, А |
60; 80; 100 |
|
Номинальная частота сети переменного тока, Гц |
50 |
|
Диапазон измерений частоты переменного тока f, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Диапазон измерений среднеквадратических значений силы переменного тока в фазе Iф/нейтрали Iн, А |
от 0,05 • Iб до Iмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока в фазе /ф/нейтрали 1н, % |
±1,0 |
|
Ход внутренних часов, c/сут, не хуже |
±5,0 |
|
Класс точности счётчиков при измерении активной электрической энергии по ГОСТ 31819.21-2012 |
1 |
|
Класс точности счётчиков при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
1 |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности для счетчиков класса точности 1 по ГОСТ 31819.21-2012 при номинальном напряжении, % |
±1,5 для 0,05-15 < I < 0,1-1б, cos ф = 1; 0,1-1б < I < 0,2-1б, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке); ±1,0 для 0,1-1б < I < Iмакс, cos ф = 1; 0,2-1б < I < Iмакс, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности для счетчиков класса точности 1 по ГОСТ 31819.23-2012 при номинальном напряжении, % |
±1,5 для 0,05-1б < I < 0,1-1б, sin ф = 1; 0,1-1б < I < 0,2-1б, sin ф = 0,5 (при индуктивной или |
Продолжение таблицы 2
|
Характеристика |
Значение |
|
емкостной нагрузке); 0,2-1б < I < Iмакс, sin ф = 0,25 (при индуктивной или емкостной нагрузке); ±1,0 для 0,1-1б < I < Iмакс, sin ф = 1 (при индуктивной или емкостной нагрузке); 0,2*Iб < I < Iмакс, sin ф = 0,5 (при индуктивной или емкостной нагрузке) | |
|
Диапазон измерений коэффициента электрической мощности cos ф |
от -1 до +1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента электрической мощности (cos ф), % |
±3 |
|
Диапазон измерений коэффициента электрической мощности tg ф |
от -57,29 до +57,29 |
|
Пределы допускаемой относительной погрешности измерений соотношения реактивной и активной электрической мощности (коэффициента реактивной электрической мощности tg ф), % |
±3 |
|
Диапазон измерений положительного отклонения напряжения 6 U(+), % |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения, 6U(+) , % |
±0,5 |
|
Диапазон измерений отрицательного отклонения напряжения 6U(-), % |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения, 6U(-), % |
±0,5 |
|
Стартовый ток (чувствительность), А, не более |
0,004^ Iб |
|
Постоянная счетчика по активной электрической энергии, имп/(кВт^ч) |
16000 |
|
Постоянная счетчика по реактивной электрической энергии, имп/(квар^ч) |
16000 |
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение |
|
Полная электрическая мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более |
0,3 |
Продолжение таблицы 3
|
Характеристика |
Значение |
|
Полная (активная) электрическая мощность, потребляемая цепью напряжения (без учета устройств связи) при номинальном значении напряжения, ВА (Вт), не более |
10 (2) |
|
Количество десятичных знаков отсчетного устройства, не менее |
8 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более |
0,01 |
|
Число тарифов, не менее |
4 |
|
Число тарифных временных зон, не менее |
12 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги для счетчиков в корпусах D и W по ГОСТ 14254-2015 |
IP51 |
|
Степень защиты от пыли и влаги для счетчиков в корпусе С по ГОСТ 14254-2015 |
IP54 |
|
Максимальное значение силы переменного тока реле при выполнении операции отключения/включения, А, не менее |
1,1' Iмакс |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - для исполнения корпуса D - для исполнения корпуса W - для исполнения корпуса C |
185х140х80 185x140x80 180x180x125 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % - атмосферное давление, кПа |
от -40 до +70 от 40 до 98 от 70,0 до 106,7 |
|
Масса, кг, не более |
1,5 |
|
Средняя наработка на отказ, ч |
320000 |
|
Срок службы встроенной батареи, лет, не менее |
16 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный КВАНТ СТ1 1) |
ВЛСТ 420.00.000 |
1 шт. |
|
Формуляр 2) |
ВЛСТ 420.00.000 ФО |
1 шт. |
|
Руководство по эксплуатации 3) |
ВЛСТ 420.00.000 РЭ |
1 шт. |
|
Руководство оператора 3) |
ВЛСТ 420.00.000 РО |
1 шт. |
Продолжение таблицы 4___________________________________________________________
|
Наименование |
Обозначение |
Количество |
|
Индикаторное устройство 4) |
— |
1 шт. |
|
Кронштейн для крепления на опоре ЛЭП 4) |
— |
1 шт. |
|
Упаковка 5) |
— |
1 шт. |
|
Конфигурационное программное обеспечение 6) |
— |
1 шт. |
|
Примечания: 1) -Модификация соответствует заказу. 2) - Поставляется в бумажном виде. 3) - Поставляется в электронном виде. Размещено на сайте http://www.sicon.ru/prod/docs/. 4) - Поставляется только со счетчиками в корпусных исполнениях «С». 5) - Поставляется в потребительской таре. 6) - Поставляется в электронном виде. Размещено на сайте http://www.sicon.ru/prod/po/. | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ВЛСТ 420.00.000 РЭ.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 265163-420-75648894-21 (ВЛСТ 420.00.000 ТУ) «Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1. Технические условия».
Другие Счетчики электроэнергии
