Счетчики холодной и горячей воды крыльчатые многоструйные МВС
| Номер в ГРСИ РФ: | 86314-22 |
|---|---|
| Производитель / заявитель: | ООО "Водомер", г. Мытищи, Московская обл. |
Счётчики холодной и горячей воды крыльчатые многоструйные МВС (далее -счетчики) предназначены для измерений объёма холодной питьевой воды и горячей сетевой воды в системах холодного и горячего водоснабжения в напорных трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86314-22 |
| Наименование | Счетчики холодной и горячей воды крыльчатые многоструйные |
| Модель | МВС |
| Срок свидетельства (Или заводской номер) | 29.07.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Водомер" (ООО "Водомер"), г. Мытищи, Московская обл.
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 5713 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 5710 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 86314-22: Описание типа СИ | Скачать | 404.5 КБ | |
| 86314-22: Методика поверки | Скачать | 5 MБ |
Описание типа
Назначение
Счётчики холодной и горячей воды крыльчатые многоструйные МВС (далее -счетчики) предназначены для измерений объёма холодной питьевой воды и горячей сетевой воды в системах холодного и горячего водоснабжения в напорных трубопроводах.
Описание
Принцип работы счётчиков состоит в измерении числа оборотов крыльчатого преобразователя объёма, приводимого во вращение потоком воды, проходящей через счётчик. Вода через входной патрубок счётчика поступает внутрь корпуса и далее в измерительную камеру. Внутри измерительной камеры установлен крыльчатый преобразователь объёма, который приходит во вращательное движение под действием потока воды. Далее вода попадает в выходной патрубок. Вращение крыльчатого преобразователя объёма передаётся к ведомой части магнитной муфты, установленной в счётном механизме. Счётный механизм находится в герметичной капсуле и отделён от измеряемой среды мембраной. Корпус счётчика соединяется со счётным механизмом посредством металлического кольца. Количество оборотов крыльчатого преобразователя объёма преобразуется в значение измеренного объёма воды и выводится на индикаторном устройстве счётчика.
Счётчики состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя объёма и счётного механизма, расположенных в корпусе счётчика. Счётный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненным в виде стрелочных и роликовых указателей объёма. Крыльчатый преобразователь объёма и счётный механизм герметично отделены друг от друга. Счётчики могут устанавливаться на горизонтальных и вертикальных трубопроводах. Счётчики модификаций: МВСХд, МВСГд, МВСТ дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсные сигналы, количество которых пропорционально объёму воды, измеренному счётчиком.
Счетчики выпускаются в пяти модификациях:
- МВСХ - предназначены для измерения объёма холодной воды в диапазоне, С°: от +5 до +50, имеют индикаторное устройство с роликовым и стрелочными указателями;
- МВСХд - предназначены для измерения объёма холодной воды в диапазоне, С°: от +5 до +50, имеют индикаторное устройство с роликовым и стрелочными указателями и с магнитоуправляемым контактом, который формирует импульсы;
- МВСГ - предназначены для измерения объёма горячей воды в диапазоне, С°: от + 5 до + 95, имеют индикаторное устройство с роликовым и стрелочными указателями;
- МВСГд - предназначены для измерения объёма горячей воды в диапазоне, С°: от + 5 до + 95, имеют индикаторное устройство с роликовым и стрелочными указателями и с магнитоуправляемым контактом, который формирует импульсы;
- МВСТ - предназначены для измерения объёма горячей воды в диапазоне, С°: от + 5 до +120, имеют индикаторное устройство с роликовым и стрелочными указателями и с магнитоуправляемым контактом, который формирует импульсы.

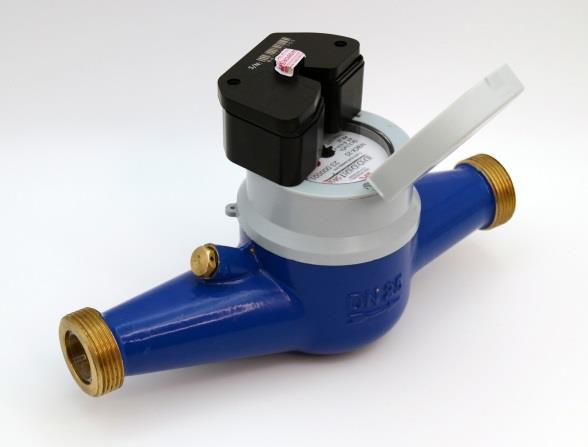

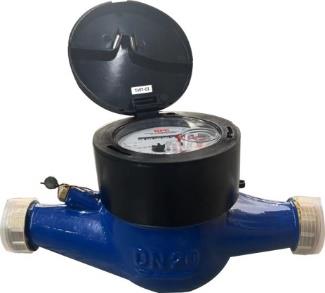

Общий вид счётчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счётчиков холодной и горячей воды крыльчатых многоструйных МВС

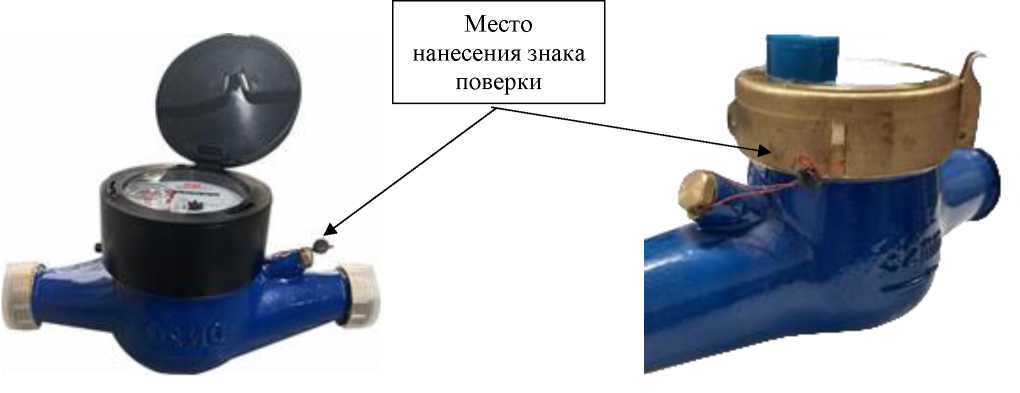

Обозначение места нанесения знака поверки представлено на рисунке 2.
знака
Место нанесения
Рисунок 2 - Место нанесения знака поверки на счётчики холодной и горячей воды крыльчатые многоструйные МВС

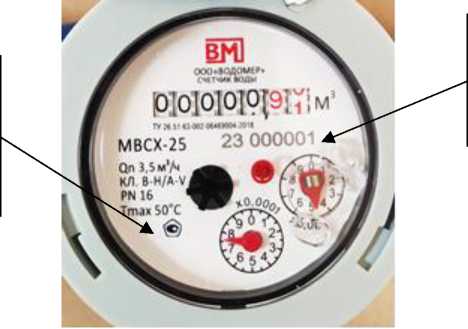

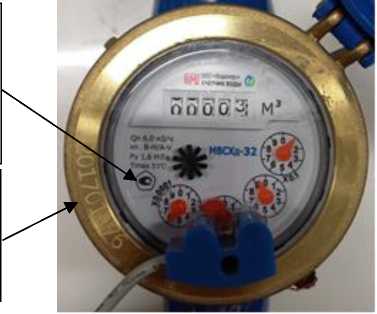

Заводские номера счетчиков наносятся крышку счетного механизма в числовом формате методом лазерной гравировки в соответствии с рисунком 3.
Место нанесения заводского номера
МВСХд-32
Место нанесения знака
утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера на счётчики холодной и горячей воды крыльчатые многоструйные МВС
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование параметра |
Значение параметра | |||||
|
Номинальный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Расход, соответствующий метрологическим классам по ГОСТ Р 50193.1-92, м3/ч - наименьший Qmin Класс A |
0,06 |
0,10 |
0,14 |
0,24 |
0,40 |
1,20 |
|
Класс B |
0,03 |
0,05 |
0,07 |
0,12 |
0,20 |
0,45 |
|
Класс C |
0,025 |
0,040 |
0,063 |
0,100 |
0,160 |
0,250 |
|
Расход, соответствующий метрологическим классам по ГОСТ Р 50193.1-92, м3/ч - переходный Qt Класс A |
0,15 |
0,25 |
0,35 |
0,60 |
1,0 |
4,5 |
|
Класс B |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
3,00 |
|
Класс C |
0,040 |
0,064 |
0,1008 |
0,160 |
0,256 |
0,400 |
|
Номинальный расход Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход Qmax, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,010 |
0,017 |
0,019 |
0,023 |
0,035 |
0,045 |
|
Пределы допускаемой относительной погрешности измерений объёма, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax |
±5 ±2 | |||||
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра | |||||
|
Номинальный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Диапазон температур измеряемой среды счётчиков, °С: - холодной воды (МВСХ, МВСХд) - горячей воды (МВСГ, МВСГд, МВСТ) |
от +5 до +50 | |||||
|
от +5 до +95 |
от +5 до +120 | |||||
Продолжение таблицы 2
|
Потеря давления при наибольшем расходе (Qmax), МПа, не более |
0,055 |
0,06 |
0,07 |
0,062 |
0,087 |
0,093 |
|
Максимальное рабочее давление, МПа |
1,6 | |||||
|
Наибольшее значение роликового ука-______ _ ______ ___ _ ______ 3 зателя измерительного индикатора, м |
99999 | |||||
|
Наименьшая цена деления, м3 |
0,00005 | |||||
|
Габаритные размеры счетчиков, мм, не более: - длина - высота - ширина |
165 104 99 |
190/195 106 99 |
225/260 120 104 |
230/260 120 104 |
245/300 155 120 |
280/300 155 125 |
|
Условия эксплуатации: - температура окружающего воздуха, ° С относительная влажность при температуре 35 °С, % - атмосферное давление, кПа |
от +5 до +50 80 от 84 до 106,7 | |||||
|
Масса, кг, не более |
1,5 |
1,7 |
2,4 |
2,8 |
5,1 |
7,2 |
|
Класс защиты по ГОСТ 14254-2015 |
IP54, IP681) |
IP54 | ||||
|
Наработка на отказ, ч, не менее |
110000 | |||||
|
Срок службы счётчиков, лет, не менее |
12 | |||||
|
1) По заказу | ||||||
Знак утверждения типа
наносится на панель индикаторного устройства методом тампопечати в соответствии с рисунком 3. А также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды |
1 шт. | |
|
Руководство по эксплуатации |
РЭ 26.51.63-002-06469909-2018 |
1 шт. |
|
Паспорт |
26.51.63-002-06469904-2018 ПС |
1 шт. |
|
Упаковка |
1 шт. | |
|
Комплект монтажных частей |
1 шт. |
Сведения о методах измерений
приведены в разделе 2.3 руководства по эксплуатации РЭ 26.51.63-002-06469909-2018.
Нормативные документы
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования;
ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические условия
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 26.51.63-002-06469904-2018 Счётчики холодной и горячей воды крыльчатые многоструйные МВСХ, МВСХд, МВСГ, МВСГд, МВСТ.
