Комплексы геодезического мониторинга КГМ

ALL-Pribors default picture
Номер в ГРСИ РФ: 86428-22
Производитель / заявитель: АО "НПК "Системы прецизионного приборостроения", г.Москва
Скачать
86428-22: Описание типа СИ Скачать 687 КБ
86428-22: Методика поверки Скачать 12.4 MБ
Нет данных о поставщике
Комплексы геодезического мониторинга КГМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы геодезического мониторинга КГМ (далее по тексту — изделия) предназначены для проведения измерений текущих навигационных параметров по радиосигналам глобальных навигационных спутниковых систем при решении задач геодезического мониторинга в составе сети комплексов геодезического мониторинга на территории Российской Федерации ИБПА.468214.005.

Информация по Госреестру

Основные данные
Номер по Госреестру 86428-22
Наименование Комплексы геодезического мониторинга
Модель КГМ
Срок свидетельства (Или заводской номер) мод. КГМ ИБПА.466535.130: зав. №№ 08252412, 08252413, 08252414, 08252415, 08252416, 08252417; мод. КГМ ИБПА.466535.130-01: зав. №№ 08245458, 08245459, 08245460, 08245461, 08245462, 08245463, 08245464, 08245465, 08245466, 08245467; мод. КГМ ИБПА.466535.130-02: зав. №№ 08245456, 08245457
Производитель / Заявитель

Акционерное общество "Научно производственная корпорация "Системы прецизионного приборостроения" (АО "НПК "СПП"), г. Москва

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 4
Найдено поверителей 1
Успешных поверок (СИ пригодно) 4 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

86428-22: Описание типа СИ Скачать 687 КБ
86428-22: Методика поверки Скачать 12.4 MБ

Описание типа

Назначение

Комплексы геодезического мониторинга КГМ (далее по тексту — изделия) предназначены для проведения измерений текущих навигационных параметров по радиосигналам глобальных навигационных спутниковых систем при решении задач геодезического мониторинга в составе сети комплексов геодезического мониторинга на территории Российской Федерации ИБПА.468214.005.

Описание

Принцип действия изделия основан на непрерывном слежении за сигналами навигационных космических аппаратов и измерении беззапросным методом текущих навигационных параметров их движения по сигналам глобальных навигационных спутниковых систем ГЛОНАСС, GPS, Galileo, BeiDou. Работа изделия осуществляется в автоматическом режиме.

Изделие конструктивно состоит из приемно-измерительной навигационной аппаратуры, стандарта частоты и времени, средств защиты информации и вспомогательных средств информационного обмена и отображения информации, размещённых в коммутационных шкафах.

К комплексам геодезического мониторинга КГМ относятся КГМ модификации КГМ ИБПА.466535.130 с зав. №№ 08252412, 08252413, 08252414, 08252415, 08252416,

08252417, КГМ ИБПА.466535.130-01 с зав. №№ 08245458, 08245459, 08245460, 08245461, 08245462, 08245463, 08245464, 08245465, 08245466, 08245467, КГМ ИБПА.466535.130-0202 с зав. №№ 08245456, 08245457, отличающиеся друг от друга составом и размещением составных частей.

Состав изделия в зависимости от модификации состоит из следующих метрологически значимых компонентов и средств:

а) КГМ ИБПА.466535.130:

- блок приема навигационных сигналов ТДЦК.464346.017;

- двухчастотный прецизионный навигационный приемник ДПНП-01МГМ;

- двухчастотный прецизионный навигационный приемник ДПНП-01МГК;

- стандарт частоты и времени водородный Ч1-1007 ЯКУР.411141.016;

- программное обеспечение НБГК.00186-02, ИБПА.01439-02;

б) КГМ ИБПА.466535.130-01:

- блок приема навигационных сигналов ТДЦК.464346.017;

- стандарт частоты и времени водородный Ч1-1007 ЯКУР.411141.016;

- программное обеспечение НБГК.00186-02, ИБПА.01439-02;

в) КГМ ИБПА.466535.130-02:

- блок приема навигационных сигналов ТДЦК.464346.017;

- приемник навигационный GTR-51;

- стандарт частоты и времени водородный Ч1-1033 ЯКУР.411141.038;

- программное обеспечение НБГК.00186-02, ИБПА.01439-02.

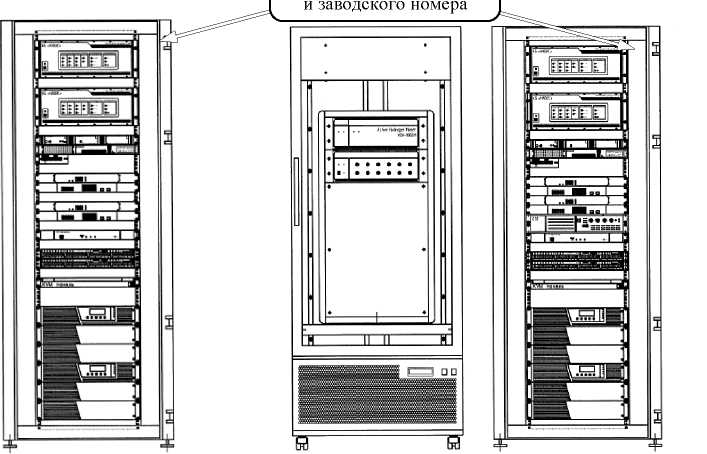

Общий вид изделия с указанием места нанесения знака утверждения типа, представлен на рисунке 1. Пломбирование крепёжных винтов составных частей изделия не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Нанесение знака поверки на изделие не предусмотрено. Заводской номер представляет собой цифровое обозначение на металлизированной табличке и расположен в месте, указанном на рисунке 1.

Место нанесения знака об утверждении типа и заводского номера

Место нанесения знака об утверждении типа и заводского номера

б)                                                    в)

Рисунок 1 — Общий вид изделия:

а) — КГМ ИБПА.466535.130, б) — КГМ ИБПА.466535.130-01, в) — КГМ ИБПА.466535.130-02

Программное обеспечение

Конструкция изделия исключает возможность несанкционированного влияния на программное обеспечение (ПО) и измерительную информацию.

ПО изделия выполняет следующие функции:

- НБГК.00186-02 принимает и накапливает навигационные данные;

- ИБПА.01439-02 передает данные и управляет изделием.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 — Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

НБГК.00186-02

ИБПА.01439-02

Наименование программы и исполняемого файла

Программа приема и накопления навигационных данных GNSS «GNSS_J2_.EXE»

Комплекс программ передачи данных и управления

Номер версии (идентификационный номер), не ниже

1.0

1.0

Технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики

Значение

Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений псевдодальности 1), м - по фазе дальномерного кода - по фазе несущей частоты

0,3 0,001

Пределы   допускаемого   изменения   систематической   составляющей

инструментальной погрешности измерений псевдодальности по фазе дальномерного кода до навигационного космического аппарата системы ГЛОНАСС на интервале времени наблюдения 1) 8 сут, м

±0,2

Пределы допускаемой относительной погрешности по частоте выходного сигнала 10 МГц на интервале 1 год

±5И0-13

Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала 10 МГц на интервале времени измерений 1 сут:

- для КГМ ИБПА.466535.130, КГМ ИБПА.466535.130-01

- для КГМ ИБПА.466535.130-02

4М0-15

1 •ю-15

Примечание:

1) При условии отсутствия затеняющих и переотражающих объектов в зоне видимости и отношении сигнал/шум не менее 45 дБГц

Таблица 3 — Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

а) аппаратура, размещаемая в помещении:

- температура окружающего воздуха, °С

от +5 до +40

- повышенная относительная влажность воздуха при температуре +20 °С, %

80

б) аппаратура, размещаемая на открытом воздухе:

- температура окружающего воздуха, °С

от -40 до +40

- повышенная относительная влажность воздуха при температуре +25 °С, %

98

Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В

от 198 до 242

Потребляемая мощность, В^А, не более

5400

Габаритные размеры, мм, не более

1) КГМ ИБПА.466535.130

а) термошкаф

- глубина

1000

- ширина

800

- высота

1200

б) шкаф коммутационный 24U

- глубина

1000

- ширина

800

- высота

1215

в) шкаф коммутационный 42U

- глубина

1000

- ширина

800

- высота

2000

2) КГМ ИБПА.466535.130-01

а) шкаф коммутационный 42U

- глубина

1000

- ширина

800

- высота

2000

б) термокамера

- глубина

1000

- ширина

800

- высота

2000

3) КГМ ИБПА.466535.130-02

а) шкаф коммутационный 42U

- глубина

1000

- ширина

800

- высота

2000

б) термокамера

- глубина

1000

- ширина

800

- высота

2000

Наименование характеристики

Значение

Масса, кг, не более

- блок приема навигационных сигналов

25

- двухчастотный прецизионный навигационный приемник ДПНП-01МГМ (из состава КГМ ИБПА.466535.130)

2

- двухчастотный прецизионный навигационный приемник ДПНП-01МГК (из состава КГМ ИБПА.466535.130)

2

- аппаратура для высокоточного сравнения шкал времени GTR-51 (КГМ ИБПА.466535.130-02)

13,5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и корпуса коммутационных шкафов из состава изделия любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.

Комплектность

Таблица 4 — Комплектность комплекса геодезического мониторинга КГМ

ИБПА.466535.130

Наименование

Обозначение

Количество, шт./экз.

Аппаратура ДПНП-01МГМ

ИБПА.464349.003-01

1

Аппаратура ДПНП-01МГК

ИБПА.464349.003-02

1

ПТК АКУ-М

ИБПА.466535.169

1

Средства защиты информации КГМ

ИБПА.468266.021

1

УАП ГНСС

ИБПА.464659.021

1

УАП ГНСС

ИБПА.464659.021-02

1

Блок приема навигационных сигналов

ТДЦК.464346.017

2

Радиометр водяного пара

ИЕЛГ.416100.001-01

1

Стандарт частоты и времени водородный Ч1-1007

ЯКУР.411141.016

1

Термошкаф

PGC7064

1

Комплект ЗИП

ИБПА.466953.005

1

Комплект монтажных частей

ИБПА.466941.002

1

Комплект упаковки

ИБПА.466956.003

1

Специальное программное обеспечение

ИБПА.01439-02

1

Специальное программное обеспечение

НБГК.00186-02

1

Комплект эксплуатационной документации согласно ведомости ИБПА.466535.130 ВЭ

1

Наименование

Обозначение

Количество, шт./экз.

Методика поверки

651-20-062 МП

1

Примечание:

Специальные программные обеспечения ИБПА.01439-02 и НБГК.00186-02 поставляются на CD-дисках

Таблица 5 — Комплектность комплекса геодезического мониторинга КГМ ИБПА.466535.130-01

Наименование

Обозначение

Количество, шт./экз.

ПТК АКУ-М

ИБПА.466535.169

1

Средство защиты информации КГМ

ИБПА.468266.019

1

УАП ГНСС

ИБПА.464659.021-01

2

Блок приема навигационных сигналов

ТДЦК.464346.017

2

Термокамера

ЯКУР.564529.008

1

Стандарт частоты и времени водородный Ч1-1007

ЯКУР.411141.016

1

Радиометр водяного пара

ИЕЛГ.416100.001-01

1

Комплект ЗИП

ИБПА.466953.006

1

Комплект монтажных частей

ИБПА.466941.002

1

Комплект упаковки

ИБПА.466956.003-01

1

Специальное программное обеспечение

ИБПА.01439-02

1

Специальное программное обеспечение

НБГК.00186-02

1

Комплект эксплуатационной документации согласно ведомости ИБПА.466535.130-01 ВЭ

1

Методика поверки

651-20-062 МП

1

Примечание:

Специальные программные обеспечения ИБПА.01439-02 и НБГК.00186-02 поставляются на

CD-дисках

Таблица 6 — Комплектность комплекса геодезического мониторинга КГМ И

БПА.466535.130-02

Наименование

Обозначение

Количество, шт./экз.

ПТК АКУ-М

ИБПА.466535.169

1

Средство защиты информации КГМ

ИБПА.468266.019

1

УАП ГНСС

ИБПА.464659.021-01

2

ВЧ разветвитель

1

Приемник навигационный

GTR-51

1

Наименование

Обозначение

Количество, шт./экз.

Блок приема навигационных сигналов

ТДЦК.464346.017

2

Термокамера

ЯКУР.564529.008

1

Стандарт частоты и времени водородный Ч1-1033

ЯКУР.411141.038

1

Радиометр водяного пара

ИЕЛГ.416100.001-01

1

Комплект ЗИП

ИБПА.466953.006

1

Комплект монтажных частей

ИБПА.466941.002

1

Комплект упаковки

ИБПА.466956.003-01

1

Специальное программное обеспечение

ИБПА.01439-02

1

Специальное программное обеспечение

НБГК.00186-02

1

Комплект эксплуатационной документации согласно ведомости ИБПА.466535.130-02 ВЭ

1

Методика поверки

1

Примечание:

Специальные программные обеспечения ИБПА.01439-02 и НБГК.00186-02 поставляются на CD-дисках

Сведения о методах измерений

Сведения о методах измерений приведены в разделе «Использование по назначению» руководства по эксплуатации ИБПА.466535.130 РЭ».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

Технические условия ИБПА.466535.130 ТУ.
