Манометры дифференциальные двухсильфонные CYJ-3
| Номер в ГРСИ РФ: | 86462-22 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ChengDuLanShi |
|
86462-22: Описание типа
2025-86462-22-6.pdf
|
Скачать | 496.7 КБ | |
|
86462-22: Описание типа
2025-86462-22-3.pdf
|
Скачать | 274.3 КБ | |
|
86462-22: Описание типа
2025-86462-22-4.pdf
|
Скачать | 276.4 КБ | |
|
86462-22: Методика поверки
МП-НИЦЭ-057-25
2025-mp86462-22-1.pdf
|
Скачать | 3.3 MБ | |
|
86462-22: Методика поверки
МП-НИЦЭ-035-22
2022-mp86462-22-2.pdf
|
Скачать | 2.8 MБ |
Манометры дифференциальные двухсильфонные CYJ-3 (далее - манометры) предназначены для измерений дифференциального давления жидких или газообразных сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 86462-22 | |||||||||||||||||||||
| Наименование | Манометры дифференциальные двухсильфонные | |||||||||||||||||||||
| Модель | CYJ-3 | |||||||||||||||||||||
| Модификации |
CYJ-3-15 CYJ-3-300 CYJ-3-40 CYJ-3-60 CYJ-3-80 CYJ-3-160 |
|||||||||||||||||||||
| Приказы |
№1475 от
21.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№1904 от
05.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b64df677-2adf-a9a8-0a86-1301d4ac21b6 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ChengDuLanShi Cryogenic Technology CO., LTD, КИТАЙ, No. 996, Wenbai Avenue, Baihe Street, Economic and Technological Development Zone (Longquanyi District) Chengdu City, Sichuan Province, P.R
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-057-25 Государственная система обеспечения единства измерений. Манометры дифференциальные двухсильфонные CYJ-3. Методика поверки
(с 05.09.2025)
МП-НИЦЭ-035-22 Государственная система обеспечения единства измерений. Манометры дифференциальные двухсильфонные CYJ-3. Методика поверки
(по 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 36 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
86462-22: Описание типа
2022-86462-22.pdf
Файл устарел
|
Скачать | 640.1 КБ | |
|
86462-22: Методика поверки
2022-mp86462-22.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
86462-22: Описание типа
2025-86462-22-6.pdf
|
Скачать | 496.7 КБ | |
|
86462-22: Описание типа
2025-86462-22.pdf
Файл устарел
|
Скачать | 274.3 КБ | |
|
86462-22: Описание типа
2025-86462-22-1.pdf
Файл устарел
|
Скачать | 496.7 КБ | |
|
86462-22: Описание типа
2025-86462-22-2.pdf
Файл устарел
|
Скачать | 276.4 КБ | |
|
86462-22: Методика поверки
2022-mp86462-22-1.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
86462-22: Методика поверки
2025-mp86462-22.pdf
Файл устарел
|
Скачать | 3.3 MБ | |
|
86462-22: Описание типа
2025-86462-22-3.pdf
|
Скачать | 274.3 КБ | |
|
86462-22: Описание типа
2025-86462-22-4.pdf
|
Скачать | 276.4 КБ | |
|
86462-22: Методика поверки
МП-НИЦЭ-057-25
2025-mp86462-22-1.pdf
|
Скачать | 3.3 MБ | |
|
86462-22: Методика поверки
МП-НИЦЭ-035-22
2022-mp86462-22-2.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Манометры дифференциальные двухсильфонные CYJ-3 (далее - манометры) предназначены для измерений дифференциального давления жидких или газообразных сред.
Описание
Принцип действия манометров основан на уравнивании силы от измеряемого перепада давления силой упругой деформации сильфонов, торсионной трубки и пружинных элементов, перемещение которых передается на отсчетное устройство.
Конструктивно манометры представляют собой однострелочные приборы в стальном цилиндрическом корпусе. Манометры соединены с сильфонами высокого и низкого давления на обоих концах центральной пластины. Сильфон в сборе содержит пару (или две пары) пружинных элементов. Сильфоны высокого и низкого давления соединены друг с другом центральным валом, центральный вал перпендикулярен узлу торсионной трубки, установленной в центральной пластине. Выходной вал узла торсионной трубки соединен с маятниковым механизмом через механизм связи, который имеет указатель, установленный на оправке для отображения показаний непосредственно на отсчетном устройстве (циферблате).
Манометры выпускаются в модификациях CYJ-3-15; CYJ-3-20; CYJ-3-25; CYJ-3-30; CYJ-3-40; CYJ-3-50; CYJ-3-60; CYJ-3-70; CYJ-3-75; CYJ-3-80; CYJ-3-100; CYJ-3-125; CYJ-3-150; CYJ-3-160; CYJ-3-180; CYJ-3-200; CYJ-3-250; CYJ-3-300, отличающихся диапазонами измерений дифференциального давления.
Заводской номер наносится на корпус манометра методом штамповки в виде цифрового кода.
Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на манометры не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Место нанесения знака утверждения типа

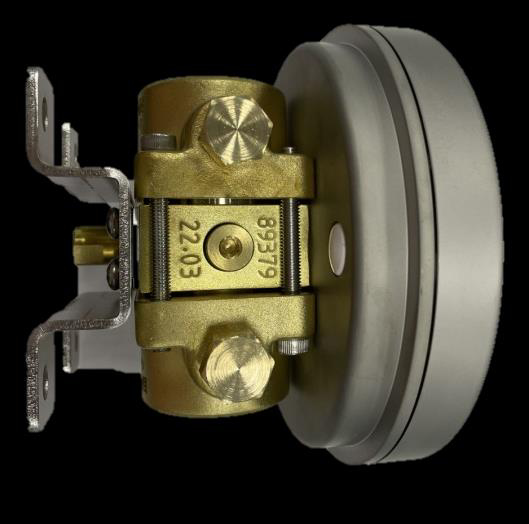

Место нанесения заводского номера

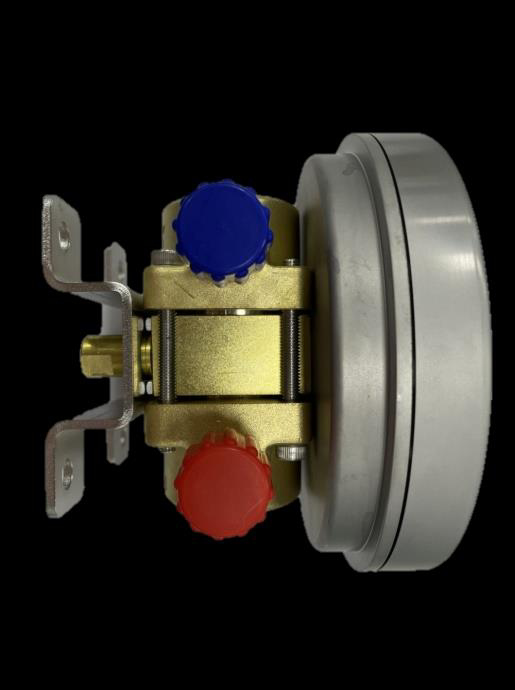

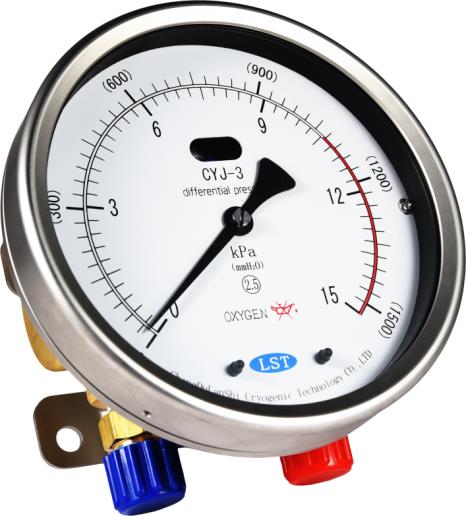

Рисунок 1 - Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений дифференциального давления, кПа1), для модификации: - CYJ-3-15 |
от 0 до 15 |
|
- CYJ-3-20 |
от 0 до 20 |
|
- CYJ-3-25 |
от 0 до 25 |
|
- CYJ-3-30 |
от 0 до 30 |
|
- CYJ-3-40 |
от 0 до 40 |
|
- CYJ-3-50 |
от 0 до 50 |
|
- CYJ-3-60 |
от 0 до 60 |
|
- CYJ-3-70 |
от 0 до 70 |
|
- CYJ-3-75 |
от 0 до 75 |
|
- CYJ-3-80 |
от 0 до 80 |
|
- CYJ-3-100 |
от 0 до 100 |
|
- CYJ-3-125 |
от 0 до 125 |
|
- CYJ-3-150 |
от 0 до 150 |
|
- CYJ-3-160 |
от 0 до 160 |
|
- CYJ-3-180 |
от 0 до 180 |
|
- CYJ-3-200 |
от 0 до 200 |
|
- CYJ-3-250 |
от 0 до 250 |
|
- CYJ-3-300 |
от 0 до 300 |
|
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений дифференциального давления, % |
±2,5 |
|
Наименование характеристики |
Значение |
|
Вариация показаний, в долях от пределов допускаемой приведенной (к диапазону измерений) основной погрешности |
1,0 |
|
Температурный коэффициент Kt, %/°С, не более |
0,1 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +18 до +28 от 30 до 80 от 86 до 106 |
|
1) Шкала давления может градуироваться в других единицах измерений, допускаемых к применению на территории РФ. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхширина), мм, не более |
148x115 |
|
Масса, кг, не более |
3,2 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -40 до +80 95 от 86 до 106 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
66000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус манометра методом лазерной гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр дифференциальный двухсильфонный |
CYJ-3 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект запасных частей |
- |
1 компл. (опционально в соответствии с заказом) |
Сведения о методах измерений
приведены в разделе 4 «Установка и использование» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 года № 472 «Об утверждении государственной поверочной схемы для средств измерений разности давления до 1-105 Па»
«Манометры дифференциальные двухсильфонные CYJ-3. Стандарт предприятия»
