Измерители давления АДТ-100
| Номер в ГРСИ РФ: | 86471-22 |
|---|---|
| Производитель / заявитель: | ООО КБ "АГАВА", г.Екатеринбург |
Измерители давления АДТ-100 (далее - измерители) предназначены для непрерывных измерений давления (избыточного и разности давлений) жидкостей, газов и пара, и преобразования измеренного давления в унифицированный аналоговый (сила постоянного тока от 4 до 20 мА) и/или цифровой выходной сигнал (RS-485, Ethernet).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86471-22 |
| Действует | по 22.08.2027 |
| Наименование | Измерители давления |
| Модель | АДТ-100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f6152ca0-cd0f-5ebf-6154-3f299fe4876f |
Производитель / Заявитель
Общество с ограниченной ответственностью Конструкторское бюро "АГАВА" (ООО КБ "АГАВА"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 752 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
86471-22: Описание типа
2024-86471-22.pdf
|
Скачать | 664.5 КБ | |
|
86471-22: Методика поверки
2024-mp86471-22.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Измерители давления АДТ-100 (далее - измерители) предназначены для непрерывных измерений давления (избыточного и разности давлений) жидкостей, газов и пара, и преобразования измеренного давления в унифицированный аналоговый (сила постоянного тока от 4 до 20 мА) и/или цифровой выходной сигнал (RS-485, Ethernet).
Описание
Измерители выпускаются в четырех модификациях: АДТ-100.1, АДТ-100Д, АДТ-100И, АДТ-100ДМ, которые отличаются друг от друга конструкцией, метрологическими и техническими характеристиками. Измерители модификации АДТ-100.1 имеют одно конструктивное исполнение. Измерители модификации АДТ-100Д имеют четыре конструктивных исполнения: АДТ-100Д.1, АДТ-100Д.2, АДТ-100Д.3, АДТ-100Д.4. Измерители модификаций АДТ-100ДМ и АДТ-100И имеют по шесть конструктивных исполнений: АДТ-100ДМ.1, АДТ-100ДМ.2, АДТ-100ДМ.3, АДТ-100ДМ.4, АДТ-100ДМ.5, АДТ-100ДМ.6 и АДТ-100И.1, АДТ-100И.2, АДТ-100И.3, АДТ-100И.4, АДТ-100И.5, АДТ-100И.6, соответственно. Указанные исполнения измерителей отличаются видом и количеством выходных сигналов, а также степенью защиты корпуса по ГОСТ 14254.
Измерители конструктивно состоят из преобразователя давления и электронного блока.
Общий вид измерителей представлен на рисунке 1.
В измерителях используется тензометрический датчик, преобразующий величину деформации чувствительного элемента в электрический ток. У измерителей модификаций АДТ-100И, АДТ-100Д и АДТ-100ДМ сигнал датчика оцифровывается и обрабатывается в электронном блоке, который работает под управлением программного обеспечения (ПО). При помощи ПО происходит преобразование, цифровая фильтрация и линеаризация сигнала пропорционального давлению.
Измерители модификации АДТ-100.1 имеют разъем, к контактам которого подключены цепи токового сигнала 4-20 мА. Питание измерителя осуществляется по этим же цепям.
Измерители модификаций АДТ-100И, АДТ-100Д и АДТ-100ДМ имеют интерфейсные разъемы, которые расположены на задней крышке измерителей. Все исполнения указанных модификаций имеют основной разъем X1, к контактам которого подключаются цепи питания и цепи токового сигнала 4-20 мА.
В варианте с выходом RS-485 (исполнения АДТ-100И.2, АДТ-100Д.2, АДТ-100ДМ.2), кроме разъема X1, установлен дополнительный разъем X2. На передней панели измерителя установлены 2 светодиода, которые отображают состояние RS-485: «RXD» - прием данных и «TXD» - передача данных.
В варианте c интерфейсом Ethernet (исполнения АДТ-100И.3, АДТ-100И.6, АДТ-100Д.3, АДТ-100ДМ.3, АДТ-100ДМ.6), кроме разъема X1, установлен разъем X3. На передней панели измерителя установлены 2 светодиода которые отображают состояние Ethernet: «LINK» - показывающий подключение к сети и «ACT» - прием / передача данных.
В варианте с выходом RS-485 и интерфейсом Ethernet (исполнения АДТ-100И.4, АДТ-100Д.4, АДТ-100ДМ.4) установлены все разъемы X1, X2, X3. На передней панели измерителя установлены 4 светодиода, которые отображают состояния RS-485 и Ethernet.
В варианте с дискретными выходами, кроме разъема Х1, установлен дополнительный разъем Х2 (исполнения АДТ-100И.5, АДТ-100ДМ.5) или кроме разъемов Х1 и Х3, установлен дополнительный разъем Х2 (исполнения АДТ-100И.6, АДТ-100ДМ.6).
Для настройки режимов работы измерителей модификаций АДТ-100Д, АДТ-100ДМ и АДТ-100И используются кнопки, расположенные на лицевой стороне измерителя. Функциональное назначение кнопок отображается на дисплее измерителя.
В измерителях модификаций АДТ-100Д, АДТ-100ДМ и АДТ-100И используется два режима индикации: цифровой и графический. В цифровом режиме дополнительно предусмотрено отображение давления в виде барографической шкалы с индикацией уставки, выделение цветом зон низкого, высокого и рабочего давления. Графический режим позволяет отображать результаты измерения в виде графика. В этом режиме автоматически определяется и индицируется максимальное значение давления.
В памяти измерителей модификаций АДТ-100Д, АДТ-100ДМ и АДТ-100И организован архив результатов измерений за последние 32 часа. Показания каждую минуту записываются в архив. Причем, показания за последние 16 часов хранятся в энергонезависимой памяти. Просмотреть архив можно в виде графика во вкладке «АРХИВ».
Знак утверждения типа и заводской номер измерителей, состоящий из восьми арабских цифр (первые две - год изготовления; далее две - месяц изготовления; остальные четыре -порядковый номер) наносятся на маркировочную табличку расположенную на корпусе измерителя в виде наклейки.

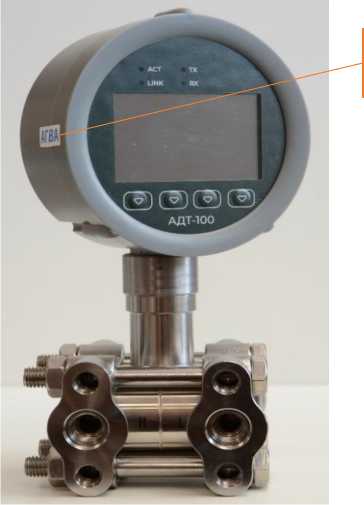

б) модификации АДТ-100Д, АДТ-100ДМ
Рисунок 1 - Общий вид измерителей
а) модификация АДТ-100.1

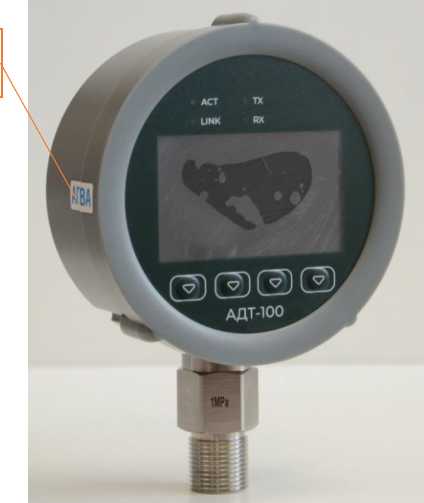

в) модификация АДТ-100И
Заводской номер и знак утверждения типа наносятся любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также его сохранность в течение всего срока эксплуатации.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей модификации АДТ-100.1 не предусмотрено. На измерители модификаций АДТ-100Д, АДТ-100ДМ и АДТ-100И для защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на корпус при выпуске из производства наносится специальная наклейка производителя, которая разрушается при попытке удалить ее или вскрыть измеритель. Схема пломбировки указана на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место пломбировки
Программное обеспечение
Измерители модификации АДТ-100.1 не содержит ПО.
Программное обеспечение предназначено для обработки сигнала, пропорционального давлению, отображения давления на дисплее измерителя и передачи измеренного давления по линии (ям) связи: токовый сигнал 4-20 мА, RS-485, Ethernet.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения измерителей
|
Идентификационные данные (признаки) |
Значение |
|
для модификации АДТ-100И | |
|
Идентификационное наименование ПО |
ПО АДТ-100И |
|
Номер версии ПО, не ниже |
01.01 |
|
Цифровой идентификатор |
- |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение |
|
для модификации АДТ-100Д | |
|
Идентификационное наименование ПО |
ПО АДТ-100Д |
|
Номер версии ПО, не ниже |
01.01 |
|
Цифровой идентификатор |
- |
|
для модификации АДТ-100Д |
М |
|
Идентификационное наименование ПО |
ПО АДТ-100ДМ |
|
Номер версии ПО, не ниже |
02.01 |
|
Цифровой идентификатор |
- |
Технические характеристики
Метрологические характеристики измерителей приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Верхние пределы измерений избыточного давления, МПа: - для модификации АДТ-100.1: - для модификации АДТ-100И: Верхние пределы измерений разности давлений, кПа: - для модификации АДТ-100Д - для модификации АДТ-100ДМ** |
0,04; 0,06; 0,1; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0 0,04; 0,06; 0,1; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0 6,3; 16; 25; 40; 100; 160 (4-10); (10-16); (16-40); (40-100); (100-160) |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений давления (у), % |
±1,00 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждые 10 °С, % |
±0,06 • △t*** |
|
Вариация, %, не более |
IyI |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при +35 °С, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 86,0 до 107,0 |
|
* Модификация АДТ-100Д является однопредельной, верхний предел измерений не перенастраивается, допустимое рабочее избыточное давление при верхнем пределе измерений до 40 кПа - 16 МПа, свыше - 25 МПа; Модификация АДТ-100ДМ является многопредельной, верхний предел измерений перенастраивается в диапазоне указанном в скобках, допустимое рабочее избыточное давление при верхнем пределе измерений до 40 кПа - 16 МПа, свыше - 25 МПа; △t - модуль разности фактической температуры окружающей среды, при которой осуществляется измерение и температуры нормальных условий. | |
Основные технические характеристики измерителей приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Выходной сигнал: - для АДТ-100.1, АДТ-100И.1, АДТ-100Д.1, АДТ-100ДМ.1 - для АДТ-100И.2, АДТ-100Д.2, АДТ-100ДМ.2 - для АДТ-100И.3, АДТ-100Д.3, АДТ-100ДМ.3 - для АДТ-100И.4, АДТ-100Д.4, АДТ-100ДМ.4 - для АДТ-100И.5, АДТ-100ДМ.5 - для АДТ-100И.6, АДТ-100ДМ.6 |
от 4 до 20 мА от 4 до 20 мА и RS-485* от 4 до 20 мА и Ethernet ** от 4 до 20 мА и RS-485* и Ethernet ** от 4 до 20 мА и два дискретных выхода (ДВ) от 4 до 20 мА и Ethernet ** и два ДВ |
|
Сопротивление нагрузки, Ом |
от 50 до 500 |
|
Напряжение питания постоянного тока, В |
24 |
|
Степень защиты корпуса: - для исполнений АДТ-100.1, АДТ-100И.1, АДТ-100И.2, АДТ-100И.5, АДТ-100Д.1, АДТ-100Д.2, АДТ-100ДМ.1, АДТ-100ДМ.2, АДТ-100ДМ.5 - для исполнений АДТ-100И.3, АДТ-100И.4, АДТ-100И.6, АДТ-100Д.3, АДТ-100Д.4, АДТ-100ДМ.3, АДТ-100ДМ.4, АДТ-100ДМ.6 |
IP65 IP62 |
|
Тип присоединительной резьбы |
М20х1,5 |
|
Потребляемая мощность, Вт, не более: - для исполнения АДТ-100.1 - для исполнений АДТ-100И.1, АДТ-100И.2, АДТ-100И.3, АДТ-100И.4, АДТ-100И.5, АДТ-100И.6, АДТ-100Д.1, АДТ-100Д.2, АДТ-100Д.3, АДТ-100Д.4, АДТ-100ДМ.1, АДТ-100ДМ.2, АДТ-100ДМ.3, АДТ-100ДМ.4, АДТ-100ДМ.5, АДТ-100ДМ.6 |
0,5 1,5 |
|
Температура окружающей среды, °С - для исполнения АДТ-100.1 - для исполнений АДТ-100И.1, АДТ-100И.2, АДТ-100И.3, АДТ-100И.4, АДТ-100И.5, АДТ-100И.6, АДТ-100Д.1, АДТ-100Д.2, АДТ-100Д.3, АДТ-100Д.4, АДТ-100ДМ.1, АДТ-100ДМ.2, АДТ-100ДМ.3, АДТ-100ДМ.4, АДТ-100ДМ.5, АДТ-100ДМ.6 |
от -20 до +80 от -10 до +55 |
|
Температура измеряемой среды, °С - для исполнения АДТ-100.1 - для исполнений АДТ-100И.1, АДТ-100И.2, АДТ-100И.3, АДТ-100И.4, АДТ-100И.5, АДТ-100И.6, АДТ-100Д.1, АДТ-100Д.2, АДТ-100Д.3, АДТ-100Д.4, АДТ-100ДМ.1, АДТ-100ДМ.2, АДТ-100ДМ.3, АДТ-100ДМ.4, АДТ-100ДМ.5, АДТ-100ДМ.6 |
от -20 до +105 от -20 до +125 |
Продолжение таблицы 3
|
1 |
2 |
|
Рабочие условия измерений: - относительная влажность при +30 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 86 до 107 |
|
Габаритные размеры (В х Ш х Г), мм, не более: - для исполнения АДТ-100.1 - для исполнений АДТ-100Д.1, АДТ-100Д.2, |
80 х 47 х 26,5 |
|
АДТ-100ДМ.1, АДТ-100ДМ.2, АДТ-100ДМ.5 |
200 х 109 х 90 |
|
- для исполнений АДТ-100Д.3, АДТ-100Д.4, АДТ-100ДМ.3, АДТ-100ДМ.4, АДТ-100ДМ.6 |
200 х 109 х 120 |
|
- для исполнений АДТ-100И.1, АДТ-100И.2, АДТ-100И.5 |
160 х 109 х 90 |
|
- для исполнений АДТ-100И.3, АДТ-100И.4, АДТ-100И.6 |
160 х 109 х 120 |
|
Масса, кг, не более: - для модификации АДТ-100.1 |
0,2 |
|
- для модификаций АДТ-100Д, АДТ-100ДМ |
2,5 |
|
- для модификации АДТ-100И |
0,45 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
50000 |
|
* Протокол обмена данными MODBUS RTU; * * Протокол обмена данными MODBUS TCP. | |
Знак утверждения типа
наносится на корпус измерителей в виде наклейки, титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность измерителей
|
Наименование |
Кол-во / тип |
Исполнение* |
|
Измеритель |
1 |
Все |
|
Руководство по эксплуатации |
1 |
Все |
|
Паспорт |
1 |
Все |
|
Паспорт на клапанный блок |
1 |
АДТ-100Д |
|
Клапанный блок |
1 |
АДТ-100Д |
|
Разъемы (ответные части) |
1 |
АДТ-100.1 |
|
1 |
АДТ-100Х.1 | |
|
2 |
АДТ-100Х.2 | |
|
2 |
АДТ-100Х.3 | |
|
3 |
АДТ-100Х.4 |
* сокращенное обозначение исполнения (Д или И)
Сведения о методах измерений
приведены в разделе 5 «Метод измерений» документа АГСФ.406239.002 РЭ «Измерители давления АДТ-100. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
ТУ 26.51.52-020-12334427-2021 «Измерители давления АДТ-100. Технические условия».
