Устройства микропроцессорные EKRA AXX

Назначение

Устройства микропроцессорные EKRA AXX (далее по тексту - УСПД) предназначены для сбора данных по различным протоколам связи с приборов учета электроэнергии и показателей качества электроэнергии (ПКЭ), вычислителей, расходомеров, счетчиков энергоресурсов и других средств измерений, синхронизации времени в них, регистрации дискретных сигналов о состоянии оборудования и объектов учета, накопления, хранения, обработки и передачи полученных данных по цифровым интерфейсам на верхние уровни автоматизированных информационно-измерительных систем, автоматизированных систем управления технологическими процессами и т.д.

Описание

Принцип действия УСПД основан на приеме сигналов ГНСС ГЛОНАСС/GPS, синхронизации собственных часов и передаче информации о времени по протоколам синхронизации времени и протоколам связи с устройствами.

УСПД являются промышленными компьютерами, содержащими в себе процессор, оперативно-запоминающее устройство (ОЗУ), энергонезависимую долговременную память, энергонезависимые часы, модуль ввода-вывода, приемник ГЛОНАСС/GPS сигналов, модем GSM/GPRS и другие составные элементы.

УСПД обеспечивает выполнение следующих технологических функций:

- сбор и обработку данных приборов учета и ПКЭ и других измерительных устройств по следующим протоколам:

- МЭК 60870-5-101/104;

- МЭК 62056 (DLMS/COSEM), СПОДЭС (ГОСТ Р 58940-2020);

- Modbus RTU/TCP;

- МЭК 61850-8-1;

- RTU-325;

- проприетарные протоколы производителей устройств;

- и др.;

- хранение данных в энергонезависимой памяти устройства:

- суточных данных о 30-ти минутных и/или часовых приращениях электроэнергии, состояний объектов и средств измерений в течение не менее 90 суток при опросе не менее 1000 приборов учета;

- электропотребления (потарифно) суммарно с нарастающим итогом и за месяц по каждому каналу и по группам не менее 3,5 лет при опросе не менее чем 1000 приборов учета;

- приращения электроэнергии, состояний объектов и средств измерений, месячного потребления по каналу и по группам составляет не менее 90 суток при опросе не менее чем 1000 приборов учета;

- двухсторонний двунаправленный информационный обмен;

- исполнение команд на включение/отключение и ограничение предельной мощности нагрузки потребителей при использовании приборов учета, поддерживающих данную функцию, либо внешних модулей управления по протоколам связи;

- синхронизацию времени внутренних часов УСПД и подключенных приборов учета с настраиваемым интервалом;

- дорасчет необходимых параметров (в том числе учетных показателей -агрегированных значений электроэнергии по группам точек измерений) на основе собранной информации с устройств нижнего уровня;

- автоматическое чтение и хранение журнала событий о предупреждениях и ошибках с устройств нижнего уровня с записью в базу данных и ведением журнала событий;

- считывание и отображение событий и отчетов по ПКЭ со средств измерений (СИ) ПКЭ;

- передачу накопленных данных на верхние уровни системы учета электроэнергии и другие автоматизированные системы по различным каналам связи по следующим протоколам:

- МЭК 60870-5-101/104;

- Modbus RTU/TCP;

- МЭК 61850-8-1;

- OPC;

- SNMP;

- и др.;

- предоставление пользователю всей собранной информации в виде мнемосхем и графиков при использовании встроенного автоматизированного рабочего места (приложения или WEB-сервера);

- формирование и передачу макетов 80020, 80030, 80040, 80050 в формате XML всем заинтересованным субъектам;

- использование электронной цифровой подписи (ЭЦП) при передаче результатов измерений;

- проведение автоматической самодиагностики не реже одного раза в сутки с отображением результатов в журнале событий;

- сбор и передачу данных о результатах измерения и состояния средств и объектов измерения в различные системы;

- диагностику сетевого оборудования и устройств синхронизации времени.

УСПД обеспечивает выполнение минимального набора функций телемеханики при подключении внешних модулей, таких как:

- телеизмерение;

- телесигнализация;

- телеуправление.

УСПД поддерживает синхронизацию времени:

- по протоколам передачи данных с верхнего уровня измерительного вычислительного комплекса (ИВК) c заданной периодичностью;

- по протоколу NTP от серверов времени, так и от серверов ИВК, с интервалом не реже одного раза в час;

- по протоколу PTPv2 от серверов времени;

- от встроенного приемника сигналов глобальных навигационных спутниковых систем точного времени ГЛОНАСС/GPS.

УСПД обеспечивает защиту данных от несанкционированного доступа как при подключении к публичным сетям, так и к закрытым сетям связи, в том числе с использованием защищенного канала VPN с шифрованием.

В составе УСПД предусмотрен сторожевой таймер «Watchdog», который выполняет перезагрузку устройства при зависании и зацикливании системного программного обеспечения (ПО).

К УСПД может быть подключен монитор с интерфейсом DisplayPort или HDMI. Управление осуществляется посредством подключаемой клавиатуры и мыши к USB портам.

Заводской номер наносится на заднюю плиту в виде паспортной таблички с цифровым кодом.

УСПД изготавливаются в типоисполнениях ЭКРА.656132.286, ЭКРА.656132.286/1

и ЭКРА.656122.239, отличающихся типом платформы, питания и габаритными размерами.

Структура условного обозначения типоисполнения устройств ЭКРА.656132.286:

EKRA А01 М ХХ -1 Х ХХ

।-------ЭКРА - предприятие-изготовитель

Тип платформы:

А01 - платформа для автоматизации первой подсерии

-----Функциональное назначение:

М - устройство сбора и передачи данных (УСПД);

----Исполнение по составу функций: код (таблица 1)

---Конструктивное исполнение

Исполнение по номинальному оперативному напряжению питания:

1 - 110 В постоянного тока;

2 - 220 В постоянного тока;

4 - 220 В переменного тока;

5 - 230 В переменного тока;

С - 24 В постоянного тока;

Х - по требованию заказчика

_ Климатическое исполнение по ГОСТ 15150:

NF3.1- УХЛ3.1;

U4 - О4

Таблица 1 - Обозначения исполнения по составу функций

Структура условного обозначения типоисполнений устройств ЭКРА.656132.286/1 и ЭКРА.656122.239:

EKRA АХХ - М - XXXX (xX) - ХХХХХХХХХ - XXXXXXXXXX - XXX - XX - XXXXX I----------ЭКРА - предприятие-изготовитель

_________Тип платформы

А01 - платформа для автоматизации первой подсерии;

А02 - платформа для автоматизации второй подсерии;

--------Функциональное назначение:

М - устройство сбора и передачи данных (УСПД);

_______Типоисполнение устройства, отвечающее за тип процессора, объем оперативной памяти, объем флеш-памяти

------Количество SSD1):

х1 - один SSD х2 -два SSD Количество и исполнение Ethernet портов и последовательных портов RS485

----Исполнение модуля питания

Модуль синхронизации времени ГЛОНАСС/GPS1):

GPS - установлен Модуль GSM1): 2G - 2G; 3G - 2G/3G; 4G - 2G/3G/4G

---------- Климатическое исполнение, категория размещения по ГОСТ 15150:

NF3.1 - УХЛ3.1; U4 - O4

Для предотвращения несанкционированного доступа к внутренним частям, производится пломбирование УСПД специальными этикетками, разрушающимися при вскрытии устройства. Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на УСПД не предусмотрено.

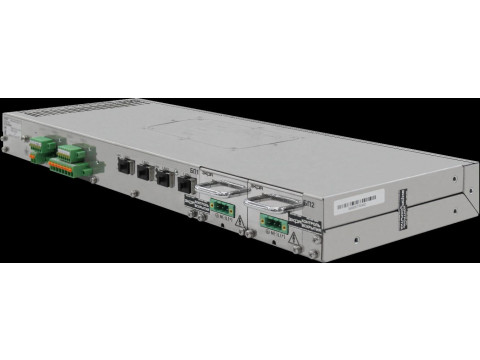

EKRA A01

Место нанесения заводского номера и знака утверждения типа

а) типоисполнение ЭКРА.656132

ЭКРА.656132.286/1

286 и

Пломбировочная этикетка завода-изготовителя

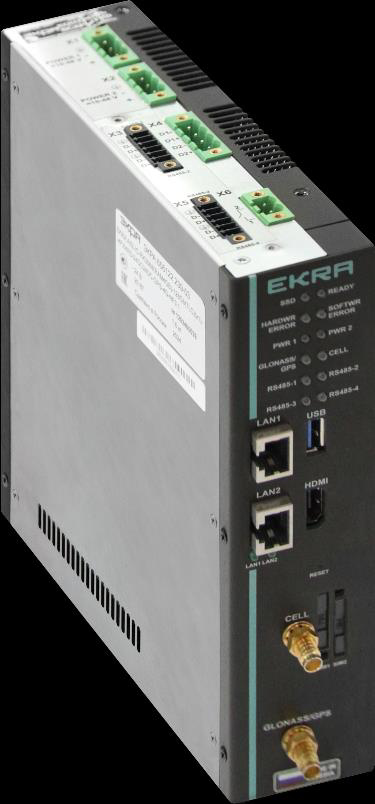

EKRA A02

б) типоисполнение ЭКРА.656122.239

Рисунок 1 - Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение

Прикладное программное обеспечение УСПД включает в себя:

- серверные компоненты, выполняющие различные функции по сбору, обработке и передаче информации;

- клиентские компоненты:

- программное обеспечение для конфигурирования и отображения данных;

- средства просмотра данных и мониторинга событий в виде различных экранных форм на АРМ (приложение и web-сервер).

Идентификационные данные прикладного программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Конструкция УСПД исключает возможность несанкционированного влияния на ПО УСПД и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на паспортную табличку и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЭКРА.656132.286 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ЭКРА.656132.286 ТУ «Устройства микропроцессорные серии EKRA АХХ. Технические условия»
