Вибропреобразователи ДМ-3ХХ
| Номер в ГРСИ РФ: | 86494-22 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ООО "Висом", г.Смоленск |
Вибропреобразователи ДМ-3ХХ (далее - датчики) предназначены для измерений и преобразований значений параметров вибрационных и импульсных ускорений в электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86494-22 |
| Действует | по 26.08.2027 |
| Наименование | Вибропреобразователи |
| Модель | ДМ-3ХХ |
| Приказы |
№2070 от
12.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ac749def-b387-0b9f-8e65-0f09f2ea2738 |
Производитель / Заявитель
ООО «Висом», РОССИЯ, 214510, Смоленская обл., м.о. Смоленский, д. Туринщина, ул. Сосновая, зд. 2, помещ. 10
Поверка
| Методика поверки / информация о поверке |
ВАПМ.3ХХ.00.00 МП ГСИ. Вибропреобразователи ДМ-3ХХ. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
86494-22: Описание типа
2022-86494-22.pdf
|
Скачать | 5.7 MБ | |
|
86494-22: Методика поверки
2022-mp86494-22.pdf
Файл устарел
|
Скачать | 3.8 MБ | |
|
86494-22: Описание типа
2026-86494-22.pdf
|
Скачать | 252.3 КБ | |
|
86494-22: Методика поверки
ВАПМ.3ХХ.00.00 МП
2022-mp86494-22-1.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Вибропреобразователи ДМ-3ХХ (далее - датчики) предназначены для измерений и преобразований значений параметров вибрационных и импульсных ускорений в электрический сигнал.
Описание
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
Конструктивно датчики состоят из инерционной массы, чувствительного элемента (на основе МЭМС технологии) и основания, жестко между собой соединенными, и закрытого корпуса (модификации ДМ-351, ДМ-353, ДМ-393).
В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях. Датчики модификаций ДМ-351-10, ДМ-351-100, ДМ-381-100 являются однокомпонентными, в корпусе которых заключен один чувствительный элемент. В корпусе датчиков трехкомпонентных модификаций ДМ-353-100, ДМ-353-500, ДМ-383-100, ДМ-383-500, ДМ-393-100, ДМ-393-10 заключены три чувствительных пьезоэлемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу. Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя или способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь, алюминий или титановый сплав.
Датчики поддерживают технологию опроса TEDS (Transducer Electronic Data Sheet), обеспечивающую возможность автоматического определения типа датчика и его технических характеристик в соответствии со стандартом IEEE P1451.4.
Структура обозначений датчиков (символы «X» могут отсутствовать):
ДМ-3 XX-
XXX-
X
индекс исполнения (1, 2, 3 или отсутствует)
номинальное значение коэффициента преобразования в соответствии с таблицей 2
индекс модификации (51, 53, 81, 83, 93)
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки на датчики не предусмотрено.
Маркировка датчиков модификаций ДМ-351, ДМ-353, ДМ-393 наносится способом лазерной гравировки на корпус датчика. На датчики модификаций ДМ-381 и ДМ-383 маркировка наносится способом наклейки на кабель датчика. Маркировка датчиков содержит наименование модификации и его серийный номер в числовом формате.
Конструктивные особенности датчиков приведены в таблице 1. Общий вид датчиков приведен на рисунке 1.
Таблица 1 - Конструктивные особенности датчиков.
|
Наименование модификации |
Количество измерительных осей |
Способ крепления |
Наличие электрической изоляции |
Тип электрического разъема |
|
ДМ-351-10 |
1 |
Шпилька М5 |
нет |
SMA |
|
ДМ-351-100 |
1 |
Шпилька М5 |
нет |
SMA |
|
ДМ-353-100 |
3 |
Шпилька М6 |
да |
М8 |
|
ДМ-353-500 |
3 |
Шпилька М6 |
да |
М8 |
|
ДМ-381-100 |
1 |
Клеевой |
да |
- |
|
ДМ-383-100 |
3 |
Клеевой |
да |
- |
|
ДМ-383-500 |
3 |
Клеевой |
да |
- |
|
ДМ-393-100 |
3 |
Шпилька М5 |
да |
М8 |
|
ДМ-393-10 |
3 |
Шпилька М5 |
да |
М8 |

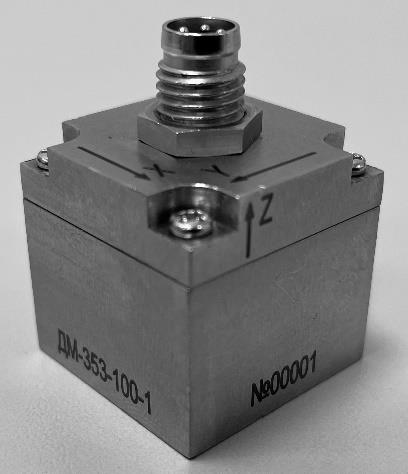

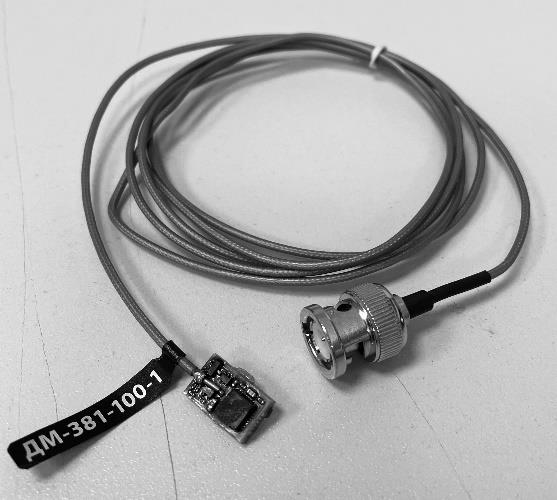

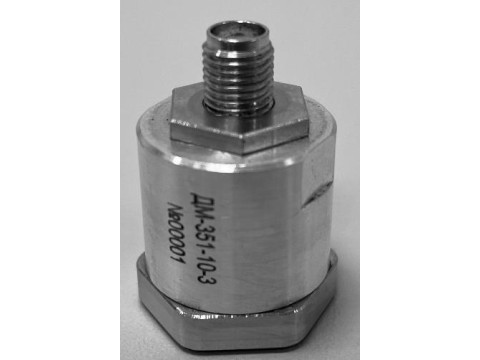

ДМ-351-XXX-X ДМ-353-XXX-X ДМ-381-100
ДМ-383-XXX-X ДМ-393-XXX-X
Рисунок 1 - Общий вид датчиков
Технические характеристики
Таблица 2 - Метрологические характеристики ДМ-351-ХХХ-Х и ДМ-381-100
|
Наименование характеристики |
Значение | ||||||
|
ДМ-351 10-1 |
ДМ-35110-2 |
ДМ-35110-3 |
ДМ-351100-1 |
ДМ-351100-2 |
ДМ-351100-3 |
ДМ-381 100 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,1 до 5000 |
от 0,1 до 500 |
от 0,1 до 500 | ||||
|
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м*с-2) |
1 |
10 |
10 | ||||
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более |
±10 | ||||||
|
Диапазон рабочих частот, Гц |
от 0,5 до 1000 |
от 0,5 до 5000 |
от 0,5 до 10000 |
от 0,5 до 1000 |
от 0,5 до 5000 |
от 0,5 до 10000 |
от 0,5 до 1000 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот, % (дБ), не более от 0,5 до 1000 Гц включ от 0,5 до 5000 Гц включ свыше 1000 до 5000 Гц включ свыше 5000 до 10000 Гц |
±5 |
±5 |
±5 ±12,5 |
±5 |
±5 ±10 |
±5 ±10 ±(2,5) |
±5 |
|
Нелинейность амплитудной характеристики, %, не более |
4 | ||||||
|
Собственная резонансная частота, кГц, не менее |
45 |
21 |
8 | ||||
|
Относительный коэффициент поперечного преобразования, %, не более |
5 | ||||||
|
Пределы допускаемой основной относительной погрешности измерений виброускорений в рабочих диапазонах амплитуд и частот, % (дБ) |
±15 |
±12 |
±(3) |
±7 | |||
|
Пределы допускаемой дополнительной погрешности влияния температуры окружающего воздуха на коэффициент преобразования, %/°С |
±0,1 | ||||||
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +25 | ||||||
Таблица 3 - Метрологические характеристики ДМ-353-ХХХ-Х и ДМ-383-100-Х
|
Наименование характеристики |
Значение | |||||
|
ДМ-353100-1 |
ДМ-353100-2 |
ДМ-353500-1 |
ДМ-353500-2 |
ДМ-383100-1 |
ДМ-383100-2 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,1 до 160 |
от 0,1 до 50 |
от 0,1 до 160 | |||
|
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м*с-2) |
10 |
50 |
10 | |||
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более |
±10 | |||||
|
Диапазон рабочих частот, Гц |
от 0,2 до 400 |
от 0,2 до 1000 |
от 0,2 до 400 |
от 0,2 до 1000 |
от 0,2 до 250 |
от 0,2 до 500 |
|
Неравномерность амплитудночастотной характеристики в диапазоне частот, %, не более от 0,2 до 250 Гц включ от 0,2 до 400 Гц включ свыше 250 до 500 Гц включ свыше 400 до 1000 Гц |
±5 |
±5 ±12,5 |
±5 |
±5 ±12,5 |
±5 |
±5 ±10 |
|
Нелинейность амплитудной характеристики, %, не более |
4 | |||||
|
Собственная резонансная частота, кГц, не менее |
5 | |||||
|
Относительный коэффициент поперечного преобразования, %, не более |
5 | |||||
|
Пределы допускаемой основной относительной погрешности измерений виброускорений в рабочих диапазонах амплитуд и частот, % |
±15 |
±12 | ||||
|
Пределы допускаемой дополнительной погрешности влияния температуры окружающего воздуха на коэффициент преобразования, %/°С |
±0,1 | |||||
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +25 | |||||
Таблица 4 - Метрологические характеристики ДМ-383-500-Х и ДМ-393-ХХХ-Х
|
Наименование характеристики |
Значение | |||||
|
ДМ-383500-1 |
ДМ-383500-2 |
ДМ-39310-1 |
ДМ-39310-2 |
ДМ-393100-1 |
ДМ-393100-2 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,1 до 50 |
от 1,0 до 5000 |
от 0,1 до 500 | |||
|
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м*с-2) |
50 |
1 |
10 | |||
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более |
±10 | |||||
|
Диапазон рабочих частот, Гц |
от 0,2 до 250 |
от 0,2 до 500 |
от 0,5 до 1000 |
от 0,5 до 5000 |
от 0,5 до 1000 |
от 0,5 до 5000 |
|
Неравномерность амплитудно частотной характеристики в диапазоне частот, %, не более от 0,2 до 250 Гц включ свыше 250 до 500 Гц от 0,5 до 1000 Гц включ от 0,5 до 5000 Гц свыше 1000 до 5000 Гц |
±5 |
±5 ±10 |
±5 |
±5 |
±5 |
±5 ±12 |
|
Нелинейность амплитудной характеристики, %, не более |
4 | |||||
|
Собственная резонансная частота, кГц, не менее |
5 |
21 | ||||
|
Относительный коэффициент поперечного преобразования, %, не более |
5 | |||||
|
Пределы допускаемой основной относительной погрешности измерений виброускорений в рабочих диапазонах амплитуд и частот, % |
±12 |
±7 |
±15 | |||
|
Пределы допускаемой дополнительной погрешности влияния температуры окружающего воздуха на коэффициент преобразования, %/°С |
±0,1 | |||||
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +25 | |||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
ДМ-351-ХХХ-Х |
ДМ-353-ХХХ-Х |
ДМ-381 100 |
ДМ-383-ХХХ-Х |
ДМ-393-ХХХ-Х | |
|
Напряжение питания, В |
от 20 до 30 | ||||
|
Габаритные размеры датчика, мм, не более - диаметр х высота - длина х ширина х высота |
20 х 28 - |
- 24 х 24 х 34 |
- 12 х 10 х 6 |
- 19 х 12 х 6 |
- 22 х 22 х 37 |
|
Масса датчика без кабеля, г, не более |
33,5 |
90 |
2 |
2 |
50 |
|
Диапазон рабочих температур, °С |
от - 40 до +100 |
от - 40 до +80 |
от - 40 до +100 |
от - 40 до +60 |
от - 40 до +100 |
|
Средняя наработка до отказа, ч, не менее |
50000 | ||||
|
Средний срок службы, лет |
5 | ||||
Знак утверждения типа
на титульный лист паспорта и руководства по эксплуатации типографским способом в левом верхнем углу.
Комплектность
Таблица 6 - Комплектность датчика
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь ДМ-3ХХ |
ВАПМ.3ХХ.00.00 |
1 шт. |
|
Вибропреобразователь ДМ-3ХХ. Паспорт |
ВАПМ.3ХХ.00.00 ПС |
1 экз. |
|
Вибропреобразователи ДМ-3ХХ. Руководство по эксплуатации |
ВАПМ.3ХХ.00.00 РЭ |
1 экз. на партию |
|
Кабель соединительный* |
ВАПМ.3ХХ.00.00 |
1 шт. |
|
Комплект крепежей** |
- |
1 шт. |
|
* - для вибропреобразователей модификаций ДМ-351, ДМ-353, ДМ-393; длина кабеля определяется по согласованию с заказчиком; * * - для вибропреобразователей модификаций ДМ-351, ДМ-353, ДМ-393; вид крепежа определяется по согласованию с заказчиком. | ||
Сведения о методах измерений
раздел 2 «Использование по назначению» руководства по эксплуатации ВАПМ.3ХХ.00.00 РЭ «Вибропреобразователи ДМ-3ХХ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении Государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»
ВАПМ.3ХХ.00.00 ТУ Вибропреобразователи ДМ-3ХХ. Технические условия
