Преобразователи давления ПД150И

Номер в ГРСИ РФ: 86595-22
Производитель / заявитель: ООО "ПО "ОВЕН", г.Москва
Скачать
86595-22: Описание типа СИ Скачать 399.6 КБ
86595-22: Методика поверки Скачать 8 MБ
Нет данных о поставщике
Преобразователи давления ПД150И поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи давления ПД150И (далее - преобразователи) предназначены для измерений избыточного давления, вакуумметрического давления, избыточно-вакуумметрического давления и дифференциального давления, отображения измеренного значения давления на встроенном индикаторе, преобразований измеренных значений давления в унифицированный аналоговый выходной сигнал силы постоянного тока или цифровой выходной сигнал, а также сигнализации достижения измеряемого параметра уставок посредством управления дискретными релейными выходами.

Информация по Госреестру

Основные данные
Номер по Госреестру 86595-22
Наименование Преобразователи давления
Модель ПД150И
Срок свидетельства (Или заводской номер) 29.08.2027
Производитель / Заявитель

Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 1757
Найдено поверителей 4
Успешных поверок (СИ пригодно) 1755 (100%)
Неуспешных поверок (СИ непригодно) 2 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

86595-22: Описание типа СИ Скачать 399.6 КБ
86595-22: Методика поверки Скачать 8 MБ

Описание типа

Назначение

Преобразователи давления ПД150И (далее - преобразователи) предназначены для измерений избыточного давления, вакуумметрического давления, избыточно-вакуумметрического давления и дифференциального давления, отображения измеренного значения давления на встроенном индикаторе, преобразований измеренных значений давления в унифицированный аналоговый выходной сигнал силы постоянного тока или цифровой выходной сигнал, а также сигнализации достижения измеряемого параметра уставок посредством управления дискретными релейными выходами.

Описание

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве чувствительного элемента используется мембрана, которая механически воздействует на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитсона. Под действием давления измеряемой среды мембрана с тензорезисторами прогибается. При этом тензорезисторы деформируются, изменяют свое сопротивление, что в свою очередь приводит к разбалансу моста, пропорциональному измеряемому давлению. Указанный разбаланс, выраженный в виде электрического сигнала, преобразуется электронным блоком, расположенным в корпусе преобразователя, в значение измеряемого давления, отображаемое на цифровом индикаторе, и в выходной сигнал силы постоянного тока от 4 до 20 мА в соответствии с ГОСТ 26.011-80 или цифровой сигнал RS-485.

Преобразователи конструктивно выполнены в пластмассовом корпусе, предназначенном для настенного или щитового крепления. Преобразователи имеют светодиодный индикатор.

Преобразователи выпускаются в различных исполнениях, отличающихся типом измеряемого давления, верхним пределом преобразований/измерений давления, пределами допускаемой основной погрешности, типом выходного сигнала, исполнением корпуса.

Структура условного обозначения исполнений преобразователей приведена на рисунке 1.

ПД150И ।__________________________________________________________________________।

1

X    X   - X   - X   - X   - X   - X

__________________________________I I_______________________________________________________I I_______________________________________________________I I______________________________________________________I I_______________________________________________________I I___________________________________________________I I___________________________________

2         3         4          5         6         7         8

Рисунок 1 - Структура условного обозначения исполнений преобразователей

Таблица 1 - Расшифровка структуры условного обозначения исполнений преобразователей

Позиция

Код

Описание

1

ПД150И

Обозначение наименования преобразователей

2

ДИ ДВ ДИВ ДД

Обозначение типа измеряемого давления: избыточное давление;

вакуумметрическое давление;

избыточно-вакуумметрическое давление;

дифференциальное давление.

3

200П2) 250П 300П 400П 500П 600П 800П

1,0К 1,25К

1,6К 2,0К 2,5К

3,0К 4,0К 5,0К

6,0К 8,0К 10,0К

12,5К 16,0К 25,0К

30,0К 40,0К3)

50,0К 60,0К 80,0К 100К

Верхний предел измерений (далее - ВПИ)/преобразований (далее -ВПП)1): 0,2 кПа;

0,25 кПа;

0,3 кПа;

0,4 кПа;

0,5 кПа;

0,6 кПа;

0,8 кПа;

1,0 кПа;

1,25 кПа;

1,6 кПа;

2,0 кПа;

2,5 кПа;

3,0 кПа;

4,0 кПа;

5,0 кПа;

6,0 кПа;

8,0 кПа;

10,0 кПа;

12,5 кПа;

16,0 кПа;

25,0 кПа;

30,0 кПа;

40,0 кПа;

50,0 кПа;

60,0 кПа;

80,0 кПа;

100,0 кПа.

4

809

899

Тип корпуса:

809 - щитовое крепление;

899 - настенное крепление.

5

0,25 0,5 1,0

Пределы    допускаемой    приведенной    (к    диапазону

измерений/преобразований)        основной        погрешности

измерений/преобразований давления: ±0,25 %; ±0,5 %; ±1,0 %;

5

1,5

2,0

2,5

±1,5 %;

±2,0 %;

±2,5 %.

6

1

Тип встроенной индикации: светодиодная.

Позиция

Код

Описание

7

Р

Тип дискретного выходного сигнала: электромагнитное реле.

8

отсутствует R

Тип выходного сигнала:

от 4 до 20 мА;

интерфейс передачи данных RS-485 с протоколом Modbus.

1) Для преобразователей, измеряющих вакуумметрическое давление (ДВ), приведено абсолютное значение ВПИ/ВПП.

2) Только для преобразователей, измеряющих избыточно-вакуумметрическое давление (ДИВ).

3) Кроме преобразователей, измеряющих вакуумметрическое давление (ДВ).

Заводской номер наносится на корпус преобразователя методом гравировки в виде цифрового кода.

Общий вид преобразователей с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 2 - 3.

Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование преобразователей не предусмотрено.

Рисунок 2 - Общий вид преобразователей давления ПД150И с типом корпуса 809 (щитовое крепление) с указанием мест нанесения знака утверждения типа и заводского номера

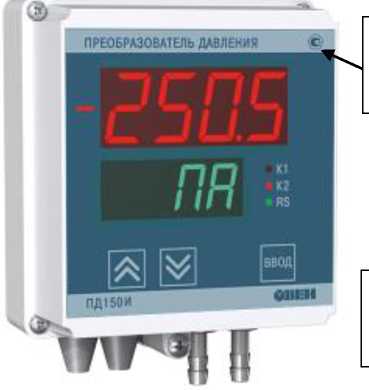

Рисунок 3 - Общий вид преобразователей давления ПД150И с типом корпуса 899 (настенное крепление)

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока, а также в цифровой выходной сигнал по интерфейсу RS-485. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО преобразователей приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

преобразователи с выходным сигналом силы постоянного тока

преобразователи с цифровым выходным сигналом

Идентификационное наименование ПО

ПО_етЬ8ой_ПД150-1_у1.27.Ьех

ПО_етЬ8оА_ПД150-

RS v1.25.hex

Номер версии (идентификационный номер ПО), не ниже

1.27

1.25

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 3 - Метрологические характеристики преобразователей, измеряющих избыточное давление (с кодом типа измеряемого давления ДИ)________________________________________

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа1)

100

Минимальный диапазон измерений/преобразований давления, кПа2)

0,25

Максимальный диапазон измерений/преобразований давления, кПа2)

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %:

- для исполнений с ВПИ/ВПП 0,25 кПа

- для исполнений с ВПИ/ВПП 0,3 кПа

- для исполнений с ВПИ/ВПП от 0,4 до 0,8 кПа

- для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

- для исполнений с ВПИ/ВПП от 2,5 до 8,0 кПа и от 80,0 до 100,0 кПа

- для исполнений с ВПИ/ВПП от 10,0 до 60,0 кПа

±2,5 ±2,0 ±1,5 ±1,0 ±0,5 ±0,25

1) В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 4   - Метрологические характеристики преобразователей, измеряющих

дифференциальное давление (с кодом типа измеряемого давления ДД)

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа1)

100

Минимальный диапазон измерений/преобразований давления, кПа2)

0,25

Максимальный диапазон измерений/преобразований давления, кПа2)

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %:

- для исполнений с ВПИ/ВПП 0,25 кПа

- для исполнений с ВПИ/ВПП от 0,3 до 0,8 кПа

- для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

- для исполнений с ВПИ/ВПП от 2,5 до 8,0 кПа и от 80,0 до 100,0 кПа

- для исполнений с ВПИ/ВПП от 10,0 до 60,0 кПа

±2,5 ±1,5 ±1,0 ±0,5 ±0,25

1) В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 5   - Метрологические характеристики преобразователей, измеряющих

вакуумметрическое давление (с кодом типа измеряемого давления ДВ)______________________

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа1)

-100

Минимальный диапазон измерений/преобразований давления, кПа2)

0,25

Максимальный диапазон измерений/преобразований давления, кПа2)

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %:

- для исполнений с ВПИ/ВПП 0,25 кПа

- для исполнений с ВПИ/ВПП от 0,3 до 0,8 кПа

- для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

- для исполнений с ВПИ/ВПП от 2,5 до 5,0 кПа

- для исполнений с ВПИ/ВПП от 6,0 до 30,0 кПа и от 50,0 до 100,0 кПа

±2,5 ±1,5 ±1,0 ±0,5 ±0,25

1) В таблице приведены значения максимальных верхних пределов измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 6 - Метрологические характеристики преобразователей, измеряющих избыточно-

вакуумметрическое давление (с кодом типа измеряемого давления ДИВ)

Наименование характеристики

Значение

Максимальный нижний предел измерений/преобразований давления, кПа1)

-100

Максимальный верхний предел измерений/преобразований давления, кПа1)

100

Минимальный диапазон измерений/преобразований давления, кПа2)

0,40

Максимальный диапазон измерений/преобразований давления, кПа2)

200

Наименование характеристики

Значение

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %:

- для исполнений с ВПИ/ВПП от 0,20 до 0,25 кПа

- для исполнений с ВПИ/ВПП от 0,3 до 0,6 кПа

- для исполнений с ВПИ/ВПП от 0,8 до 1,6 кПа

- для исполнений с ВПИ/ВПП от 2,0 до 100,0 кПа

±1,5 ±1,0 ±0,5 ±0,25

1) В таблице приведены значения максимальных нижнего и верхнего пределов измерений/преобразований давления. Конкретное значение нижнего и верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 7 - Метрологические характеристики преобразователей (с кодами типа измеряемого давления ДИ, ДД, ДВ, ДИВ)_____________________________________________________

Наименование характеристики

Значение

Пределы допускаемой приведенной (к диапазону измерений) погрешности срабатывания сигнализирующего устройства1), %

±(0,2+|Yl)

Пределы допускаемой приведенной (к диапазону измерений/преобразований) дополнительной погрешности измерений/преобразований давления при изменении температуры окружающей среды от -20 до +18 не включ. и св. +28 до +70 °С, на каждые 10 °С, %

±(0>Y|)

Вариация измеренного/преобразованного значения давления, %, не более

0ДМ

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность воздуха без конденсации, %, не более

- атмосферное давление, кПа

от +18 до +28 80 от 84,0 до 106,7

1) Y — пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений давления.

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Цифровые интерфейсы

RS-485

Рабочие условия измерений:

- температура окружающей среды, °С

- относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, %, не более

- атмосферное давление, кПа

от -20 до +70 85

от 84,0 до 106,7

Напряжение питания постоянного тока, В

от 20 до 60 (номинальное 24)

Параметры питания переменного тока: - напряжение, В

- частота, Г ц

от 90 до 264 (номинальное 230) от 47 до 63 Гц (номинальная 50)

Потребляемая мощность, Вт, не более

8,0

Масса, кг, не более

0,4

Наименование характеристики

Значение

Габаритные размеры (длина х высота х глубина), мм, не более: - тип корпуса 809 (щитовое крепление)

- тип корпуса 899 (настенное крепление)

96x96x87 105x137x60

Средняя наработка на отказ, ч

500000

Средний срок службы, лет

12

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, нанесенную на корпус преобразователей, любым технологическим способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь давления ПД150И

-

1 шт.

Паспорт и Г арантийный талон

КУВФ.406233.300ПС

1 экз.

Руководство по эксплуатации

КУВФ.406233.300РЭ

1 экз.

Сведения о методах измерений

приведены в разделе 4 «Устройство и работа преобразователя» руководства по эксплуатации КУВФ.406233.300РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 года № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;

ТУ 26.51.52-010-4652536-2021 «Преобразователи давления ПД150И. Технические условия».

Смотрите также

86596-22
TOPAZ Дефектоскопы ультразвуковые
Компания "Zetec Inc.", Канада
Дефектоскопы ультразвуковые TOPAZ (далее по тексту - дефектоскопы) предназначены для измерений толщины и/или глубины залегания несплошностей, высоты и протяженности между индикациями несплошностей, расстояния энкодером и отношения амплитуд сигналов,...
86599-22
FORM+TEST ALPHA 1-500 S Машина испытательная
"FORM+TEST Seidner&Co. GmbH", Германия
Машина испытательная FORM+TEST ALPHA 1-500 S (далее по тексту - машина) предназначена для измерения силы при испытаниях материалов на сжатие в режиме статического нагружения.
86600-22
BG НK-УК.01 Приборы вихретокового контроля приставных бортиков
Общество с ограниченной ответственностью "Реновация" (ООО "Реновация"), г. Санкт-Петербург
Приборы вихретокового контроля приставных бортиков BG НК-УК.01 (далее - приборы) предназначены для измерений глубины поверхностных дефектов приставных бортиков, входящих в состав подшипников 232726.
86601-22
70085-3030 Датчики частоты вращения
AI-Tek Instruments, LLC, США
Датчики частоты вращения 70085-3030 (далее по тексту - датчики) предназначены для измерений частоты вращения.
86602-22
EFT S2 Аппаратура геодезическая спутниковая
Общество с ограниченной ответственностью "ЕФТ СЕРВИС" (ООО "ЕФТ СЕРВИС"), г. Москва
Аппаратура геодезическая спутниковая EFT S2 (далее - аппаратура) предназначена для измерений координат, длин базисов и углов пространственной ориентации.
