Мера длины МТ-500-1
| Номер в ГРСИ РФ: | 86748-22 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Мера длины МТ-500-1 (далее по тексту - мера) предназначена для воспроизведения геометрических размеров меры (высоты, диаметра плоскодонного отражателя, расстояния от рабочей поверхности до плоскодонного отражателя) линейным методом и используется для настройки и калибровки средств измерений неразрушающего контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86748-22 |
| Наименование | Мера длины |
| Модель | МТ-500-1 |
| Срок свидетельства (Или заводской номер) | 01-2021 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 86748-22: Описание типа СИ | Скачать | 1.1 MБ | |
| 86748-22: Методика поверки | Скачать | 6.2 MБ |
Описание типа
Назначение
Мера длины МТ-500-1 (далее по тексту - мера) предназначена для воспроизведения геометрических размеров меры (высоты, диаметра плоскодонного отражателя, расстояния от рабочей поверхности до плоскодонного отражателя) линейным методом и используется для настройки и калибровки средств измерений неразрушающего контроля.
Описание
Принцип действия меры основан на воспроизведении заданного значения геометрических размеров меры линейным методом.
Конструктивно мера представляет собой изделие в виде прямого цилиндра, ограниченного двумя плоскими поверхностями: рабочей и донной. Со стороны донной поверхности в мере выполнено несквозное цилиндрическое отверстие с плоским дном (плоскодонный отражатель).
Мера установлена на подставку.
Мера изготовлена из стали 40Х13.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится типографским способом на табличку, наклеенную на подставку для меры в месте, указанном на рисунке 1.
Место нанесения заводского номера, знака утверждения типа

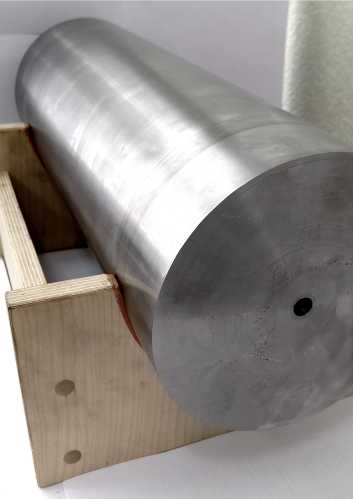

Рисунок 1 - Общий вид меры длины МТ-500-1
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение и допускаемое отклонение высоты меры, мм |
499,5±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, мм |
±0,5 |
|
Номинальное значение и допускаемое отклонение диаметра плоскодонного отражателя, мм |
12,0±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра плоскодонного отражателя, мм |
±0,03 |
|
Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм |
484,0±0,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочей поверхности до плоскодонного отражателя, мм |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр меры, мм, не более |
180 |
|
Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/с |
6050±90 |
|
Масса, кг, не более |
102 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 96 до 104 |
Знак утверждения типа
наносится на табличку, закрепленную на подставке, и на титульный лист руководства по эксплуатации меры типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мера длины |
МТ-500-1 |
1 шт. |
|
Подставка |
- |
1 шт. |
|
Паспорт |
КВФШ.401259.002 ПС |
1 экз. |
Сведения о методах измерений
Приведены в Паспорте КВФШ.401259.002 ПС, раздел 3 «Методы контроля».
Нормативные документы
Техническая документация ФГУП «ВНИИОФИ», г. Москва.
