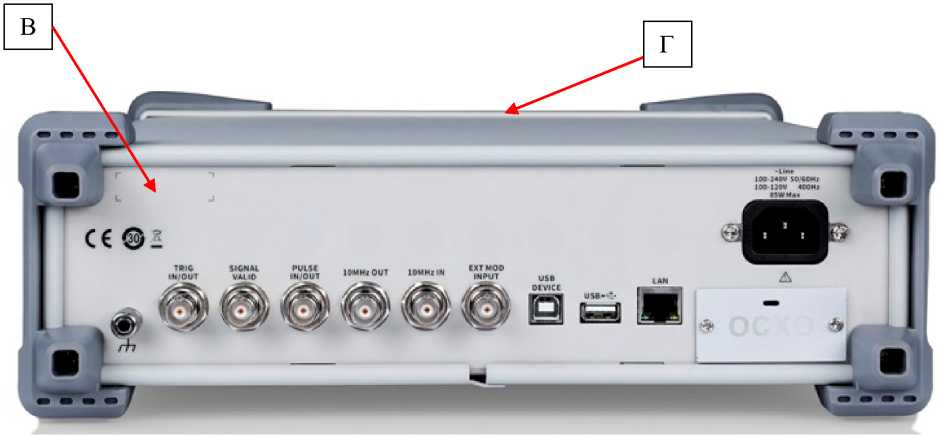

Генераторы сигналов высокочастотные АКИП-3209

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АКИП-3209

Номер версии (идентификационный номер ПО)

не ниже 1.1.1.2.1

Наименование характеристики

Значение

Частотные параметры

Диапазон частот

АКИП-3209 (базовая модификация)

АКИП-3209 с опцией BW60

от 9 кГц до 4 ГГц от 9 кГц до 6 ГГц

Дискретность установки частоты, Г ц

0,001

Пределы допускаемой относительной погрешности установки частоты

- стандартное исполнение

- опция 10M-OCXO-L

±Г10’6

±5-10-8

Параметры уровня выходного сигнала при нормальных условиях измерений

Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм

(в скобках указано нормируемое значение)

- в диапазоне частот от 9 кГц до 100 кГц включ.

- в диапазоне частот св. 100 кГц до 1 МГц включ.

- в диапазоне частот св. 1 МГц до 4 ГГц включ.

- в диапазоне частот св. 4 до 6 ГГц включ.

от -110 до +7 (от -110 до +4) от -110 до +15 (от -110 до +13) от -140 до +26 (от -110 до +20) от -130 до +24 (от -110 до +20)

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ

- в диапазоне частот от 9 до 100 кГц включ.

- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ.

±1,1

±0,9

±0,9

- в диапазоне частот св. 100 кГц до 4 ГГ ц включ.

- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ.

±1,1

±0,7

±0,7

- в диапазоне частот св. 4 до 6 ГГц включ.

- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ.

±1,1

±0,7

±0,7

Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ

±0,2

Примечание:

АРУ (ALC) - режим автоматической регулировки усиления

Наименование характеристики

Значение

Параметры спектра выходного сигнала1)

Уровень гармонических искажений, дБн, не более при Рвых <+13 дБм, в диапазоне частот от 1 МГц до 6 ГГц

-30

Уровень субгармонических искажений, дБн, не более при Рвых <+13 дБм, при отстройке от несущей >10 кГц, в диапазоне частот от 1 МГ ц до 6 ГГ ц

-48

Уровень негармонических искажений, дБн, не более при Рвых <+13 дБм, при отстройке от несущей >10 кГц - в диапазоне частот от 1 МГц до 4 ГГц включ.

- в диапазоне частот св. 4 до 6 ГГц включ.

-65

-56

Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц

- частота несущей 100 МГ ц

- частота несущей 1 ГГц

- частота несущей 4 ГГ ц

- частота несущей 6 ГГ ц

-120

-118

-104

-105

Параметры внутреннего модулирующего генератора (LF)

Формы выходного сигнала

синусоидальная, прямоугольная, пилообразная, треугольная, постоянный уровень

Диапазон частот сигнала

- синусоидального

- прямоугольного, треугольного, пилообразного

от 0,1 Гц до 1 МГц от 0,1 Гц до 20 кГц

Дискретность установки частоты, Г ц

0,01

Пределы допускаемой относительной погрешности установки частоты

приведены в разделе «частотные параметры»

Диапазон установки уровня сигнала (размах) Ubbix, В на нагрузке 50 Ом

от 1 •10-3 до 3

Дискретность установки уровня сигнала, мВ

1

Верхний предел установки постоянного смещения, В (наименьшее из приведенных значений)

±(2,5-0Ливых; 2)

Дискретность установки постоянного смещения, мВ

10

Допускаемая абсолютная погрешность установки постоянного смещения, мВ

±(0,01-исм+3)

Неравномерность АЧХ встроенного генератора, дБ

±0,3

Примечания:

1) В диапазоне частот от 9 до 100 кГц не включ. параметры спектра (искажения) выходного сигнала не нормируются;

Рвых — здесь и далее уровень выходной мощности;

дБм - обозначает уровень мощности в дБ относительно 1 мВт;

дБн - обозначает уровень мощности в дБ относительно уровня несущей;

Ubbix - установленное значение напряжения на выходе, В;

исм - установленное значение постоянного смещения, В.

Наименование характеристики

Значение

Параметры внутреннего импульсного генератора

Виды импульсов

одинарный, парный

Полярность импульсов

нормальная, инвертированная

Диапазон установки периода импульсов

от 40 нс до 300 с

Диапазон установки длительности импульсов

от 20 нс до 300 с

Диапазон установки задержки парных импульсов

от 20 нс до 300 с

Дискретность установки периода, длительности и задержки импульсов, нс

10

Параметры амплитудной синусоидальной модуляции (АМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки коэффициента АМ (Кам), %

от 0 до 100

Дискретность установки коэффициента АМ, %

0,1

Диапазон модулирующих частот, кГц

приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»

Пределы допускаемой абсолютной погрешности установки коэффициента АМ Кам в режиме внутренней АМ, % при Кам < 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц

±(0,04-Кам+1)

Коэффициент гармоник огибающей АМ в режиме внутренней АМ, %, не более

при модулирующей частоте 1 кГц, Кам< 80 %, и уровне выходного сигнала не более 0 дБм

3

Параметры частотной синусоидальной модуляции (ЧМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Масштабный коэффициент N

- в диапазоне частот от 9 кГц до 1 МГц включ.

- в диапазоне частот св. 1 до 250 МГц включ.

- в диапазоне частот св. 250 до 500 МГц включ.

- в диапазоне частот св. 500 МГц до 1 ГГц включ.

- в диапазоне частот св. 1 до 2 ГГц включ.

- в диапазоне частот св. 2 до 4 ГГц включ.

- в диапазоне частот св. 4 до 6 ГГц включ.

0,25 0,5 0,125 0,25 0,5

1 2

Максимальное значение девиации частоты (АГ), МГц

1-N

Дискретность установки девиации частоты, Г ц (наибольшее из приведенных значений)

0,001 АГ или 1 Гц

Примечания:

дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц; Кам - коэффициент амплитудной модуляции, %.

Наименование характеристики

Значение

Диапазон модулирующих частот, кГц

приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»

Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, Гц при Af <50 кГц, при модулирующей частоте 1 кГц

±(0,02^Af+20)

Коэффициент гармоник ЧМ, %, не более при модулирующей частоте 1 кГц и Af <50 кГц

1

Параметры фазовой синусоидальной модуляции (ФМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Максимальное значение девиации фазы (Аф), рад

5-N, где N - масштабный коэффициент (приведен в разделе «Параметры ЧМ»)

Дискретность установки девиации фазы, рад (наибольшее из приведенных значений)

0,001^ф или 0,01

Диапазон модулирующих частот, кГц

приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»

Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, рад при A9<5-N, при модулирующей частоте 1 кГц

±(0,02^+0,05)

Параметры импульсной модуляции (ИМ)

Режимы модуляции

внутренняя, внешняя

Диапазон установки периода следования импульсов

от 40 нс до 300 с

Время нарастания/спада радиоимпульса, нс, не более

15

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

- в диапазоне частот от 1 МГ ц до 4 ГГц

- в диапазоне частот от 4 МГ ц до 6 ГГ ц

70

65

Характеристики выходного тракта

Номинальное значение выходного сопротивления ВЧ выхода, Ом

50

Предел допускаемого значения КСВН ВЧ выхода

В диапазоне частот от 10 МГц до 6 ГГц, при уровне выходного сигнала не более 0 дБм, режим АРУ включен

2,0

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от +20 до +30 80 от 84,0 до 106,7

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха (при температуре до

+30 °С), %, не более

- атмосферное давление, кПа

от +5 до +45

90 от 84,0 до 106,7

Напряжение питающей сети, В

от 90 до 264

Номинальные значения частоты питающей сети, Г ц - при напряжении питания от 90 до 264 В

- при напряжении питания от 90 до 132 В

50 или 60

400

Потребляемая мощность, Вт, не более

75

Масса, кг, не более

4,84

Габаритные размеры (ширинахвысотахглубина), мм

338x113x369

Наименование

Обозначение

Количество, шт.

Г енератор сигналов высокочастотный

АКИП-3209

1

Сетевой кабель

-

1

Руководство по эксплуатации

-

1
