Газоанализаторы стационарные TP 700
| Номер в ГРСИ РФ: | 86869-22 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "DETCON, Inc.", США |
Газоанализаторы стационарные TP 700 (далее - газоанализаторы) предназначены для измерений объемной доли сероводорода в воздухе рабочей зоны предприятий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86869-22 |
| Действует | по 23.09.2027 |
| Наименование | Газоанализаторы стационарные |
| Модель | TP 700 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 671d9a30-a68c-4cb2-ce68-7d51e069244f |
Производитель / Заявитель
Detcon Inc., США
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
86869-22: Описание типа
2022-86869-22.pdf
|
Скачать | 178.7 КБ | |
|
86869-22: Методика поверки
2022-mp86869-22.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Газоанализаторы стационарные TP 700 (далее - газоанализаторы) предназначены для измерений объемной доли сероводорода в воздухе рабочей зоны предприятий.
Описание
Принцип действия газоанализаторов полупроводниковый, основанный на изменении электрического сопротивления полупроводникового чувствительного элемента пропорционально концентрации сероводорода.
Газоанализаторы представляют собой стационарные приборы непрерывного действия, способ отбора пробы - диффузионный.
Конструктивно газоанализаторы выполнены в стальном нержавеющем корпусе, состоят из следующих частей:
- модуль интеллектуального трансмиттера (далее - МИТ);
- полупроводниковый сенсор;
- защитный модуль (грязевой щит) с адаптером;
- клеммная коробка.
На передней панели МИТ расположены светодиодный четырехразрядный дисплей и магнитные программные переключатели.
Газоанализаторы обеспечивают выходные сигналы:
- унифицированный аналоговый выходной токовый сигнал от 4 до 20 мА;
- цифровой выходной сигнал, интерфейс RS 485 Modbus RTU;
- релейный выход («Порог1», «Порог2», «Ошибка») - по дополнительному заказу.
- выходной сигнал по протоколам HART, Profibus, Foundation Fieldbus.
Серийный номер наносится на маркировочную табличку методом печати в виде буквенно-цифрового кода.

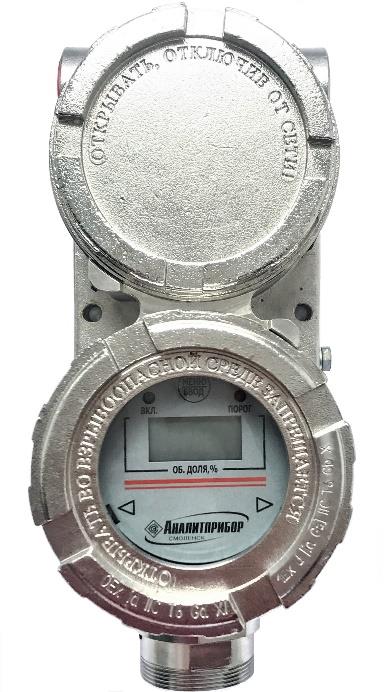

Общий вид газоанализаторов, места нанесения знака утверждения типа, места нанесения серийного номера представлены на рисунке 1. Нанесение знака поверки на газоанализаторы в обязательном порядке не предусмотрено. Пломбирование газоанализаторов не предусмотрено.
Место нанесения серийного номера
Место нанесения знака утверждения типа
места нанесения серийного номера
Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения знака утверждения типа,
Программное обеспечение
Программное обеспечение (далее - ПО) газоанализаторов состоит из встроенного ПО.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигнала;
- проведение настройки газоанализаторов;
- диагностика состояния аппаратной части.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики газоанализаторов нормированы с учетом влияния ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
TP700 |
|
Номер версии (идентификационный номер ПО), не ниже |
12.07L |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент (ПДК) |
Диапазон показаний объемной доли определяемого компонента, _ -1 млн |
Диапазон измерений объемной доли, млн-1, выраженный в % |
Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений, % |
Номинальное время установления показаний, Т0,9ном, с, не более |
|
Сероводород (H2S) (7,1) |
от 0 до 20 |
от 1 до 20 млн-1 включ. (от 140-4 до 240-3 % включ.) |
±20 |
60 |
|
от 0 до 50 |
от 1 до 50 млн-1 включ. (от 1 •Ю-4 до 540-3 % включ.) |
±20 |
60 | |
|
от 0 до 100 |
от 1 до 100 млн-1 включ. (от 1 •ю-4 до 1 •Ю-2 % включ.) |
±20 |
60 |
Примечание:
1. Вариация выходного сигнала газоанализатора, в долях от предела допускаемой
основной погрешности - 0,5.
2. Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10 0С, в долях от предела допускаемой основной погрешности - 0,5.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 11 до 30 |
|
Потребляемая мощность, В^А, не более |
2 |
|
Габаритные размеры, мм, не более: Модуль интеллектуального трансмиттера с полупроводниковым сенсором -длина |
130 |
|
-диаметр |
55 |
|
Соединительная коробка -длина |
110 |
|
-ширина |
155 |
|
-высота |
140 |
|
Защитный модуль с адаптером -длина |
60 |
|
-диаметр |
50 |
|
Масса, кг, не более: Модуль интеллектуального трансмиттера с термохимическим сенсором |
1,2 |
|
Соединительная коробка |
2,9 |
|
Защитный модуль с адаптером |
0,1 |
|
Время прогрева, мин, не более |
60 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +35 от 5 до 95 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от -60 до +75 от 5 до 95 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
|
Маркировка взрывозащиты |
1Ex d IIB+H2 T4 Gb X |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарный TP 700 |
- |
1 шт. |
|
Калибровочный адаптер |
1 шт. | |
|
Магнит для настройки газоанализатора |
1 шт. | |
|
Крепежный комплект для монтажа в воздуховоде |
- |
по заказу |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Введение» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Газоанализаторы стационарные TP 700. Стандарт предприятия.
