Система измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО "ЯРГЕО"
| Номер в ГРСИ РФ: | 87004-22 |
|---|---|
| Производитель / заявитель: | ЗАО "ИПФ Вектор", г.Тюмень |
Система измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО «ЯРГЕО» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87004-22 |
| Наименование | Система измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО "ЯРГЕО" |
| Срок свидетельства (Или заводской номер) | 72 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ "Вектор"), г. Тюмень
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 11 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 87004-22: Описание типа СИ | Скачать | 513.8 КБ | |
| 87004-22: Методика поверки | Скачать | 962 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО «ЯРГЕО» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти.
При прямом методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет система сбора и обработки информации (далее - СОИ), как разность массы брутто нефти и массы балласта. Массу балласта рассчитывают как сумму массовых долей воды, хлористых солей и механических примесей в нефти.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта, в состав которой входят СОИ, блок трубопоршневой поверочной установки (далее - ТПУ), блок фильтров (далее - БФ), блок измерительных линий (далее - БИЛ), блок измерений показателей качества нефти (далее -БИК). В вышеприведенные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы нефти, контроле и измерении параметров качества нефти, контроле технологических режимов работы СИКН.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В состав СИКН входят измерительные компоненты, участвующие в измерениях массы нефти и приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 3, формируют вспомогательные измерительные каналы (ИК).
Таблица 1 - Основные измерительные компоненты, применяемые в составе СИКН
|
Наименование измерительного компонента |
Регистрационный № в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion модели CMF с электронными преобразователями модели 2700 (далее - СРМ) |
45115-10, 45115-16 |
Продолжение таблицы 1
|
Наименование измерительного компонента |
Регистрационный № в Федеральном информационном фонде по обеспечению единства измерений |
|
Датчики давления Метран-150 моделей 150TG, 150CD |
32854-13 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи измерительные 644 |
14683-09 |
|
Датчики температуры Rosemount 644 |
63889-16, 77487-20 |
|
Влагомеры нефти поточные УДВН-1пм (далее - ВН) |
14557-10, 14557-15 |
|
Преобразователи плотности жидкости измерительные модели 7835 |
52638-13 |
|
Преобразователь плотности и расхода CDM |
63515-16 |
|
Комплексы измерительно-вычислительные «ВЕКТОР-02» (далее - ИВК) |
43724-10 |
В состав СИКН входят показывающие средства измерений давления и температуры, средство измерений расхода в БИК.
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода;
- автоматические измерения температуры, давления, плотности, объемной доли воды в нефти;
- измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- автоматизированный контроль метрологических характеристик (КМХ) ИК массы и массового расхода нефти на рабочих ИЛ с помощью ИК массы и массового расхода нефти на контрольно-резервной ИЛ, применяемой в качестве контрольной;
- проведение КМХ и определение метрологических характеристик ИК массы и массового расхода нефти с применением стационарной трубопоршневой поверочной установки (ТПУ) или передвижной ТПУ;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
- вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой доли хлористых солей в испытательной лаборатории, массовой доли воды по результатам измерений объемной доли воды в нефти с применением ВН или по результатам определения массовой доли воды в испытательной лаборатории;
- автоматическое регулирование расхода нефти через БИК для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический и ручной отбор проб;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.

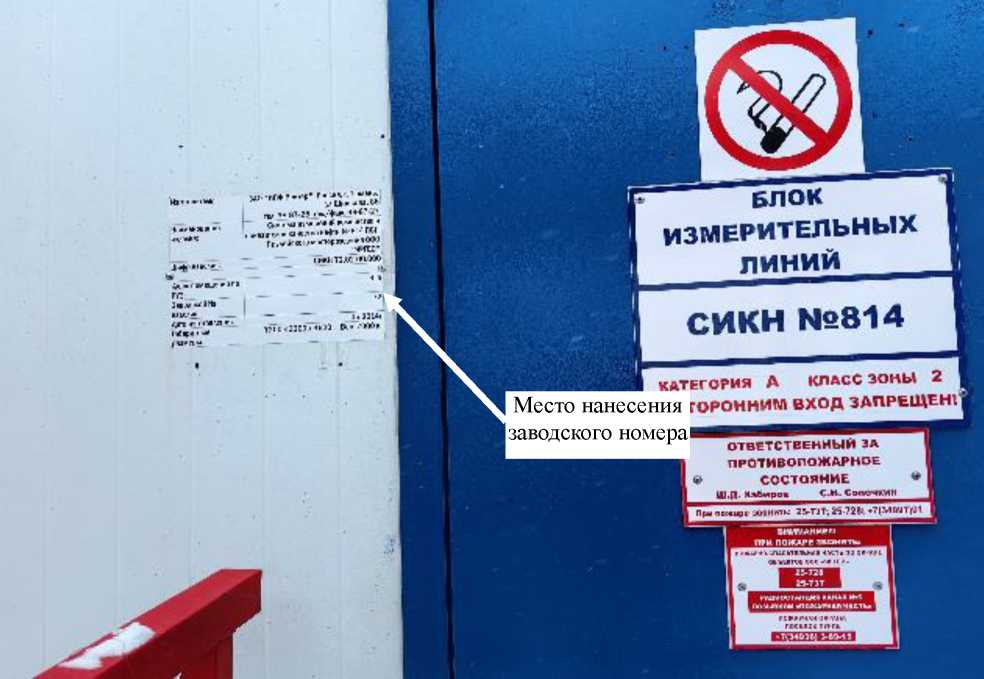

Заводской номер СИКН нанесен на металлическую табличку, закрепленную на блок-боксе БИЛ.
Конструкцией СИКН место нанесения знака утверждения типа не предусмотрено.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией СРМ, входящих в состав ИК массы и массового расхода нефти, предусмотрены места установки пломб, содержащих изображение знака поверки, который наносится методом давления на две пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах первичного измерительного преобразователя модели CMF и на пломбу, установленную на контровочной проволоке, охватывающей корпус электронного преобразователя модели 2700.
Общий вид СРМ с указанием мест установки пломб от несанкционированного доступа, содержащих изображение знака поверки, представлены на рисунках 1, 2.
Место установки пломбы
Место установки пломбы
Рисунок 1 - Общий вид первичного измерительного преобразователя модели CMF СРМ с указанием мест установки пломб от несанкционированного доступа, содержащих изображение знака поверки.
Места установки пломб
Рисунок 2 - Пример схемы установки пломб, содержащих изображение знака поверки, от несанкционированного доступа на корпусе электронных преобразователей модели 2700 СРМ.
Программное обеспечение
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора «ВЕКТОР», обеспечивающие реализацию функций СИКН. Идентификационные данные ПО ИВК и АРМ оператора «ВЕКТОР» указаны в таблице 2.
Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой пароля разного уровня доступа.
Метрологические характеристики СИКН указаны с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение | ||
|
ИВК |
АРМ оператора «Вектор» | ||
|
Идентификационное наименование ПО |
icc mt |
calc.dll |
Module2.bas |
|
Номер версии (идентификационный номер ПО) |
6.4.1 |
1.1 |
1.1 |
|
Цифровой идентификатор ПО |
4B7038A5 |
44BAA61F |
66F2A061 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
CRC32 |
CRC32 |
Технические характеристики
Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Состав и основные метрологические характеристики ИК
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений СИКН |
Пределы допускаемой погрешности ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1 2 3 4 |
ИК массы и массового расхода нефти (ИК 1, ИК 2, ИК 3, ИК 4) |
4 (ИЛ1) 1, ИЛ 2, ИЛ 3, ИЛ 4) |
СРМ |
ИВК |
от 65,5 до 500,0 т/ч |
±0,202) % ±0,253) % |
1) Измерительная линия;
2) Пределы допускаемой относительной погрешности ИК массы и массового расхода нефти с СРМ на контрольно-резервной ИЛ, применяемой в качестве контрольной;
3) Пределы допускаемой относительной погрешности ИК массы и массового расхода нефти с СРМ на рабочих ИЛ.
Таблица 4 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 65,5 до 500,0 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
Таблица 5 - Основные технические характеристики СИК |
Н и параметры измеряемой среды |
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 |
|
Диапазон плотности измеряемой среды при рабочих условиях, кг/м3 |
от 774 до 861 |
|
Диапазон давления измеряемой среды, МПа |
от 0,404) до 1,28 |
|
Диапазон температуры измеряемой среды, °С |
от +15 до +40 |
|
Массовая доля воды, %, не более |
0,5 |
|
Кинематическая вязкость измеряемой среды при +20 °С, сСт, не более |
10 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Давление насыщенных паров, кПа (мм рт.ст.), не более |
66,7 (500) |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
непрерывный |
|
Климатические условия эксплуатации СИКН: - температура окружающего воздуха в БФ, °С - температура окружающего воздуха в БИЛ, БИК, ТПУ (блок-бокс)), °С - температура окружающего воздуха в СОИ (операторная), °С |
от -55 до +36 от +5 до +25 от +15 до +25 |
|
4) Минимальное значение избыточного давления указано при минимальном значении массового расхода. | |
Знак утверждения типа
на титульный лист инструкции по эксплуатации СИКН печатным способом.
Комплектность
Таблица 6 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО «ЯРГЕО», заводской № 72 |
_ |
1 шт. |
|
Инструкция по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО «ЯРГЕО».
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
