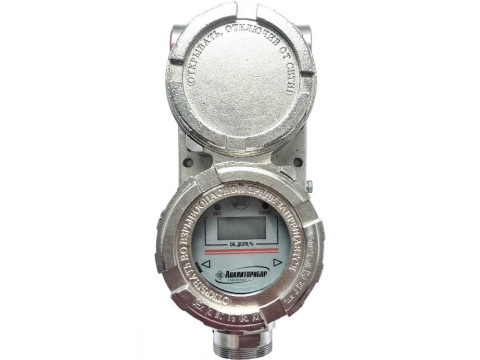

Датчики-газоанализаторы ДАК
| Номер в ГРСИ РФ: | 87039-22 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ФГУП СПО "Аналитприбор", г.Смоленск |
Датчики-газоанализаторы ДАК (далее - газоанализаторы) предназначены, в зависимости от модификации, для непрерывных автоматических измерений:
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 87039-22 | |||||||||
| Действует | по 11.10.2027 | |||||||||
| Наименование | Датчики-газоанализаторы | |||||||||
| Модель | ДАК | |||||||||
| Модификации |
ИБЯЛ.418414.071-341 ИБЯЛ.418414.071-342 ИБЯЛ.418414.071-343 ИБЯЛ.418414.071-433 ИБЯЛ.418414.071-438 |
|||||||||
| Приказы |
№122 от
27.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7b24e3f3-b43d-7a1e-b485-c6393d1e4456 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ФГУП «СПО «Аналитприбор», РОССИЯ, 214031, г. Смоленск, ул. Бабушкина, д. 3
Поверка
| Методика поверки / информация о поверке |
МП-230-2/11-2020 ГСИ. Датчики - газоанализаторы ДАК. Методика поверки
РТ-МП-1626-205-2025 ГСИ. Датчики-газоанализаторы ДАК. Методика поверки (для вновь изготавливаемых средств измерений в дополнение к МП-230-2/11-2020)
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 126 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
87039-22: Описание типа
2022-87039-22.pdf
|
Скачать | 533.2 КБ | |
|
87039-22: Методика поверки
2022-mp87039-22.pdf
Файл устарел
|
Скачать | 857.2 КБ | |
|
87039-22: Методика поверки
МП-230-2/11-2020
2022-mp87039-22-1.pdf
|
Скачать | 857.2 КБ | |
|
87039-22: Описание типа
2022-87039-22-1.pdf
Файл устарел
|
Скачать | 533.2 КБ | |
|
87039-22: Методика поверки
МП-230-2/11-2020
2022-mp87039-22-2.pdf
Файл устарел
|
Скачать | 857.2 КБ | |
|
87039-22: Методика поверки
РТ-МП-1626-205-2025
2026-mp87039-22.pdf
Файл устарел
|
Скачать | 4.4 MБ | |
|
87039-22: Описание типа
2026-87039-22.pdf
|
Скачать | 376.7 КБ | |
|
87039-22: Методика поверки
РТ-МП-1626-205-2025
2026-mp87039-22-1.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Датчики-газоанализаторы ДАК (далее - газоанализаторы) предназначены, в зависимости от модификации, для непрерывных автоматических измерений:
- довзрывоопасных концентраций метана, углеводородных газов, в том числе попутного нефтяного газа, паров углеводородов, в том числе паров нефти и нефтепродуктов, паров спиртов;
- объемной доли диоксида углерода.
Описание
Газоанализаторы являются стационарными одноканальными одноблочными приборами непрерывного действия.
Принцип измерений газоанализаторов - оптико-абсорбционный.
Способ подачи пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы.
Корпус газоанализаторов выполнен из нержавеющей стали. По отдельному заказу газоанализаторы модификаций ИБЯЛ.418414.071-433/-438 выпускаются в корпусе из сплава алюминия. В нижней части корпуса газоанализаторов располагается инфракрасный датчик (далее - ИКД). На лицевой поверхности корпуса газоанализаторов, под нижней крышкой со смотровым окном, расположены: табло, области управления режимами работы газоанализаторов, световые индикаторы.
Управление режимами работы осуществляется бесконтактно с помощью специального магнитного инструмента - стилуса. По бокам в верхней части корпуса газоанализаторов при эксплуатации устанавливаются кабельные вводы или заглушки.
Под верхней крышкой расположена плата коммутации с клеммами для подключения внешних цепей.
Модификации газоанализаторов приведены в таблице 1.
Таблица 1 - Модификации газоанализаторов
|
Обозначение модификаций газоанализаторов |
Условное наименование газоанализаторов |
Наличие каналов связи с внешними устройствами |
Диапазон рабочей (предельной рабочей) температуры окружающей среды, °С |
Наличие реле | |
|
при включении |
во время измерения | ||||
|
ИБЯЛ.418414.071-341 |
ДАК-СО2-341 |
1вых от 4 до 20 мА, HART1) |
от -40 до +60 |
Нет | |
|
ИБЯЛ.418414.071-342 |
ДАК-СН4-342 | ||||
|
ИБЯЛ.418414.071-343 |
ДАК-ЕСН-343 | ||||
|
ИБЯЛ.418414.071-433 |
ДАК-ЕСН-433 |
1вых от 4 до 20 мА, RS-485 |
от -40 до +80 | ||
|
ИБЯЛ.418414.071-438 |
ДАК-ЕСН-438 |
1вых от 4 до 20 мА, RS-485, HART1)’2) |
от -40 до +80 |
от -60 до +80 |
Да |
1) Возможно изготовление газоанализаторов по отдельному заказу без канала связи
HART.
2) Связь с внешними устройствами (далее - ВУ) возможна по одному из двух доступных цифровых каналов связи. При выпуске из производства в газоанализаторах выбран канал связи RS-485.
В зависимости от модификации газоанализаторы выполняют следующие функции:
- непрерывные измерения содержания определяемого компонента;
- цифровую индикацию содержания определяемого компонента;
- выдачу измеренного значения содержания определяемого компонента в виде выходного сигнала постоянного тока от 4 до 20 мА и/или по цифровым каналам связи RS-485 или HART;
- выдачу световой сигнализации уровня загазованности;
- выдачу сигнализации загазованности путем переключения «сухих контактов» реле.
Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), относятся к взрывозащищенному электрооборудованию группы II, соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017).
Маркировка взрывозащиты газоанализаторов приведена в таблице 2.
Таблица 2 - Маркировка взрывозащиты газоанализаторов
|
Обозначение модификаций газоанализаторов |
Маркировка взрывозащиты |
|
ИБЯЛ.418414.071-341/-342/-343 |
0Ex ia IIC T6 Ga X/ 1Ex db [ia Оа] IIC T6 Gb X |
|
ИБЯЛ.418414.071-433 |
1Ex db ib IIC T6.. ,T4 Gb X/ 1Ex db ib IIB T6.. ,T4 Gb X |
|
ИБЯЛ.418414.071-438 |
1Ex db IIC T6...T4 Gb X |
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом лазерной маркировки или металлографики на табличку со сведениями о газоанализаторе, расположенную на боковой поверхности корпуса газоанализаторов. Ограничение доступа к внутреннему объему газоанализаторов осуществляется путем нанесения мастичной пломбы с оттиском клейма на стопорный винт нижней крышки.
Общий вид газоанализаторов с указанием мест утверждения типа, заводского номера приведен на рисунке 1.
пломбировки, нанесения знака
вид спереди
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место для установки пломбы с оттиском клейма
вид сбоку

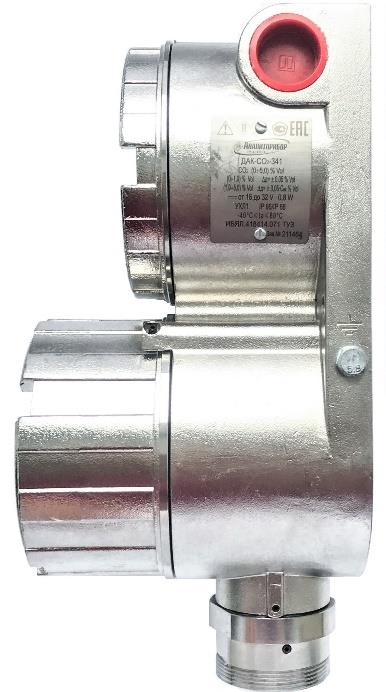

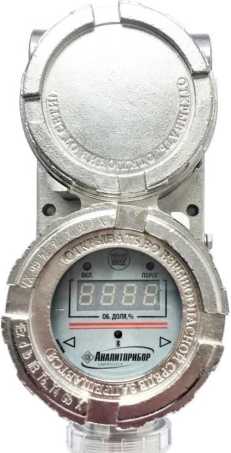

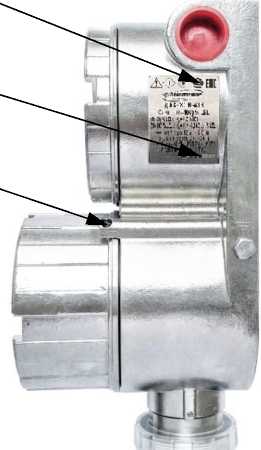

а) газоанализаторы модификаций ИБЯЛ.418414.071-341/-342/-343
в корпусе из нержавеющей стали
вид спереди
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место для установки пломбы с оттиском клейма
вид сбоку

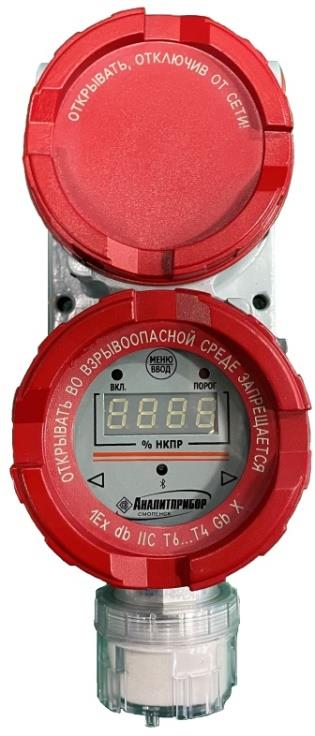

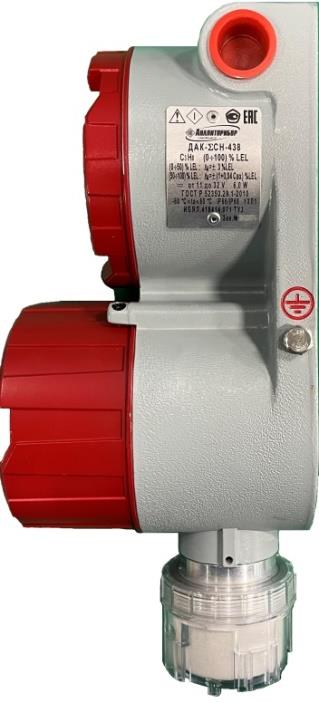

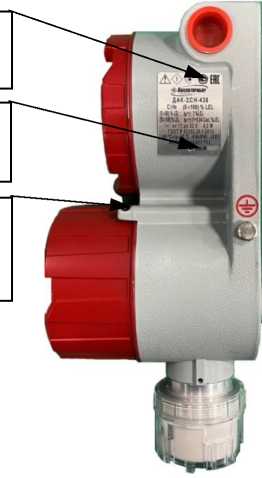

б) газоанализаторы модификаций ИБЯЛ.418414.071-433/-438
в корпусе из сплава алюминия
вид спереди вид сбоку

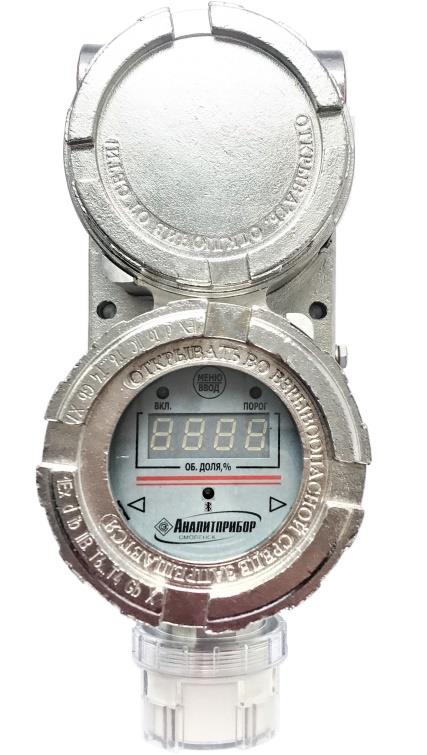

в) газоанализаторы модификаций ИБЯЛ.418414.071-433/-438 в корпусе из нержавеющей стали
Рисунок 1 - Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера
