Газоанализаторы хроматографические GC FID MOD202F
| Номер в ГРСИ РФ: | 87045-22 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Geolog International SRL, Италия |
Газоанализаторы хроматографические GC FID MOD202F (далее -газоанализаторы) предназначены для измерений объемной доли метана, этана, пропана, изобутана, бутана, изопентана и пентана в воздухе и газовых смесях, в дегазируемой из бурового раствора газовоздушной смеси в станциях геолого-технологических исследований в процессе строительства нефтегазовых скважин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87045-22 |
| Наименование | Газоанализаторы хроматографические |
| Модель | GC FID MOD202F |
| Срок свидетельства (Или заводской номер) | 11.10.2027 |
Производитель / Заявитель
Geolog International SRL, Италия
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 15.12.2024 |
Поверители
Скачать
| 87045-22: Описание типа СИ | Скачать | 401.7 КБ | |
| 87045-22: Методика поверки | Скачать | 4.6 MБ |
Описание типа
Назначение
Газоанализаторы хроматографические GC FID MOD202F (далее -газоанализаторы) предназначены для измерений объемной доли метана, этана, пропана, изобутана, бутана, изопентана и пентана в воздухе и газовых смесях, в дегазируемой из бурового раствора газовоздушной смеси в станциях геолого-технологических исследований в процессе строительства нефтегазовых скважин.
Описание
Принцип действия газоанализаторов основан на разделении пробы анализируемого газа на хроматографической колонке с последующим детектированием пламенноионизационным детектором,
Конструктивно газоанализаторы состоят из передней панели, на которой расположены: рукоятки прибора, сенсорный LCD-дисплей, порты USB, передний входной разъем для подачи проб газа. Задней панели, на которой расположены: вентилятор охлаждения, разъем электропитания, разъём RJ-45, разъём RS-232, быстроразъемные соединения входных линий для подключения газовой и воздушной линии, а также линий водорода и вентиляции.
В корпусе газоанализатора установлен блок питания, интерфейс ПК и SBAD, Игольчатый клапан для снижения потребления водорода, регулятор давления воздуха сервоуправления, электронный регулятор давления водорода ПИД, электронный регулятор давления воздуха ПИД, регулятор давления воздуха, электрометр, печь для ПИД-анализа.
В печи расположены клапан отбора проб, ограничитель воздуха, нагреватель, ПИД-детектор и колонки.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографическим способом на маркировочную табличку в месте, указанном на рисунке 1.
Общий вид газоанализаторов с указанием места нанесения серийного номера приведены на рисунке 1.
Пломбирование газоанализатора не предусмотрено.

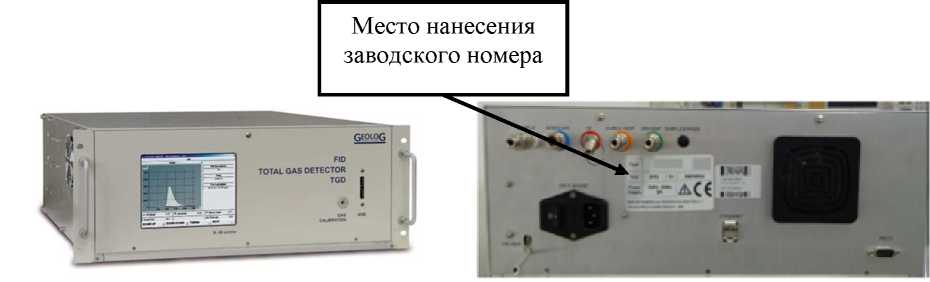

а) вид спереди б) вид сзади
Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения серийного номера
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для анализа и записи данных результата анализа концентрации газов метан, этан, пропан, бутан, изобутан, пентан, изопентан в файл, для последующей передачи данных на сервер посредством Ethernet соединения.
Встроенное ПО газоанализаторов обеспечивает следующие основные функции:
- настройку режима работы газоанализатора;
- управление процедурой измерений;
- отображение результатов измерений в виде в виде текущих значений и/или в виде хроматограмм.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GC FID MOD 202F |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.6.9 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой приведенной1) погрешности | |
|
Метан (CH4) |
от 0 до 1000 млн-1 |
от 0 до 1 % |
±4 % |
|
от 0 до 100000 млн-1 |
от 0 до 10 % |
±3 % | |
|
от 0 до 1000000 млн-1 |
от 0 до 100 % |
±3 % | |
Продолжение таблицы 2
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой приведенной1) погрешности | |
|
Этан (C2H6) |
от 0 до 100000 млн-1 |
от 0 до 10 % |
±3 % |
|
Пропан (C3H8) |
от 0 до 100000 млн-1 |
от 0 до 10 % |
±3 % |
|
Изобутан (1-C4H10) |
от 0 до 100000 млн-1 |
от 0 до 10 % |
±3 % |
|
н-бутан (C4H10) |
от 0 до 100000 млн-1 |
от 0 до 10 % |
±3 % |
|
Изопентан (i-C5Hn) |
от 0 до 100000 млн-1 |
от 0 до 10 % |
±3 % |
|
н-пентан (C5H12) |
от 0 до 100000 млн-1 |
от 0 до 10 % |
±3 % |
|
1) - Приведенная погрешность нормирована к верхнему диапазону измерений. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 161 до 299 50/60 |
|
Потребляемая мощность, В-А, не более |
230 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
270x570x480 |
|
Масса, кг, не более |
25 |
|
Условия эксплуатации: - температура окружающей среды, °C: - относительная влажность, % - атмосферное давление, кПа |
от +10 до +50 до 80 от 84 до 106 |
|
Время прогрева, мин, не более |
60 |
|
Минимальный расход анализируемой газовой смеси, см3/мин |
300 |
|
Максимальный расход анализируемой газовой смеси, см3/мин |
500 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор хроматографический GC FID MOD202F |
- |
1 шт. |
|
Соединительные трубки |
- |
6 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделах 3-6 документа «Газоанализаторы хроматографические GC FID
MOD202F. Руководство по эксплуатации»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация фирмы-изготовителя Geolog International SRL, Италия.
