Контроллеры программируемые Мега12
| Номер в ГРСИ РФ: | 87091-22 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Авиатрон", г.Уфа |
Контроллеры программируемые Мега12 (далее по тексту - контроллеры) предназначены для измерений количества импульсов и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87091-22 |
| Наименование | Контроллеры программируемые |
| Модель | Мега12 |
| Срок свидетельства (Или заводской номер) | 17.10.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-Производственное Предприятие "Авиатрон" (ООО "НПП "Авиатрон"), г. Уфа
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 14 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 87091-22: Описание типа СИ | Скачать | 3.4 MБ | |
| 87091-22: Методика поверки | Скачать | 50.9 КБ |
Описание типа
Назначение
Контроллеры программируемые Мега12 (далее по тексту - контроллеры) предназначены для измерений количества импульсов и силы постоянного тока.
Описание
Принцип действия контроллеров основан на измерении входных сигналов, в том числе полученных от первичных преобразователей различных физических величин, при помощи аналого-цифрового преобразователя (АЦП), обработке полученной информации и формировании выходных сигналов стандартизованных диапазонов, последующей передаче информации по предварительно заданной пользователем программе, отображении полученных данных на экране персонального компьютера (ПК) при помощи специального программного обеспечения (ПО).
Контроллеры являются проектно-компонуемыми изделиями и имеют модульную архитектуру. Состав контроллера и модулей ввода зависит от специфики объекта автоматизации. Перечень контроллеров программируемых Мега12 и модулей ввода, входящих в их состав, их обозначение и краткое описание представлены в таблице 1.
Таблица 1 - Перечень контроллеров программируемых Мега12 и модулей ввода
|
№ п/п |
Шифр изделия |
Наименование изделия |
Краткое описание изделия |
|
1 |
2 |
3 |
4 |
|
1 |
ИНТ.003.000.100 |
Контроллер Мега12-ФБ32 |
Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS232/RS485, 1xRS485, Ethernet, FM модем, радиомодем 433/446 МГц. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Г абариты 222х 110х61. |
|
1 |
2 |
3 |
4 |
|
2 |
ИНТ.003.000.100-01 |
Контроллер Мега12-ФБ32 |
Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS232/RS485, 1xRS485, FM модем. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Габариты 222х110х61. |
|
3 |
ИНТ.003.000.100-11 |
Контроллер Мега12-ФБ32 |
Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS232/RS485, 1xRS485, Ethernet, FM модем. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Г абариты 222х110х61. |
|
4 |
ИНТ.003.000.300-01 |
Контроллер Мега12-ТМ32 |
Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 2 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet, радиомодем 2400 МГ ц стандарта IEEE 802.15.4 6LoWPAN. Применяется в составе КП СКВ. Габариты 170x105x50. |
|
5 |
ИНТ.003.000.300-02 |
Контроллер Мега12-ТМ32 |
Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 2 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet. Применяется в составе КП СКВ. Габариты 170x105x50. |
|
1 |
2 |
3 |
4 |
|
6 |
ИНТ.003.000.300-03 |
Контроллер Мега12-ТМ32 |
Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 2 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet. Применяется в составе КП-СКВН. Габариты170х105х50. |
|
7 |
ИНТ.003.000.300-04 |
Контроллер Мега12-ТМ32 |
Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 2 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet, радиомодем 2400 МГ ц стандарта IEEE 802.15.4 6LoWPAN. Применяется в составе КП-СКВН. Габариты 170x105x50. |
|
8 |
ИНТ.003.200.100-01 |
Контроллер Мега12- МЭК.Рго |
Контроллер программируемый с модулем исполнения программ на языках стандарта МЭК 61131-3 в среде CoDeSys v2.3: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 8 аналоговых входов, групповая гальваническая изоляция, 4...20 мА, АЦП 12 бит, 8 дискретных выходов, встроенное питание выходов от системной шины, интерфейсы 4xRS485, 2xEthernet, FM модем. Применяется в составе КП БМА. Габариты 182x110x50. |
|
1 |
2 |
3 |
4 |
|
9 |
ИНТ.003.200.100-09 |
Контроллер Мега12-ФБ32.Рго |
Контроллер программируемый: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 8 аналоговых входов, групповая гальваническая изоляция, 4...20 мА, АЦП 12 бит, 8 дискретных выходов, встроенное питание выходов от системной шины, интерфейсы 3xRS485, 1\Etliernet, FM модем. Применяется в составе КП ЗД. Габариты 182х110х50. |
|
10 |
ИНТ.003.060.000 |
Модуль аналогового ввода Мега12-8AI |
Модуль аналогового ввода 8ми канальный, 4...20 мА, 12 бит АЦП, групповая изоляция входов от системной шины. Применяется в составе контроллера Мега12-ФБ32, Мега12-МЭК.Рго, Мега12-ФБ32.Рго. Габариты 109х70х45 |
|
11 |
ИНТ.003.070.000 |
Модуль дискретного ввода Мега12-8DI |
Модуль дискретного ввода 8ми канальный, тип сигнала «сухой контакт», групповая изоляция входов от системной шины. Применяется в составе контроллера Мега12-ФБ32, Мега12-МЭК.Рго, Мега12-ФБ32.Рго. Габариты 109х70х45 |
|
12 |
ИНТ.003.310.000 |
Модуль аналогового ввода Ме1а12-\\¥16Л1 |
Модуль аналогового ввода 16ти канальный, 4.20 мА, 12 бит АЦП, групповая изоляция входов от системной шины. Применяется в составе контроллера Мега12-№№. Габариты 18,5х124х98. |
|
13 |
ИНТ.003.320.000 |
Модуль дискретного ввода Мега12-^W16DI |
Модуль дискретного ввода 16ми канальный, тип сигнала "сухой контакт", групповая изоляция входов от системной шины. Применяется в составе контроллера Мега12-№№. Габариты 18,5х124х98. |
Контроллеры обеспечивают дистанционный контроль состояния и выполняет функции управления технологическим оборудованием по каналам Ethernet, УКВ, проводным каналам (RS232, RS485) и другим видам связи.
Модули имеют стандартные интерфейсы и обеспечивают интеграцию по стандартным протоколам обмена информацией в любые автоматизированные системы управления технологическими процессами и системы телемеханики.
Конструктивно контроллеры выполнены в пластмассовом корпусе для крепления на DIN-рейку.
Заводской номер, состоящий из арабских цифр, наносится на лицевую сторону печатной платы контроллеров печатным методом, показан на рисунках 1-2.
Нанесение знака поверки на контроллеры не предусмотрено.
Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.
Общий вид контроллеров и модулей расширения представлен на рисунках 1 и 2.
Место нанесения заводского номера
Место нанесения заводского номера

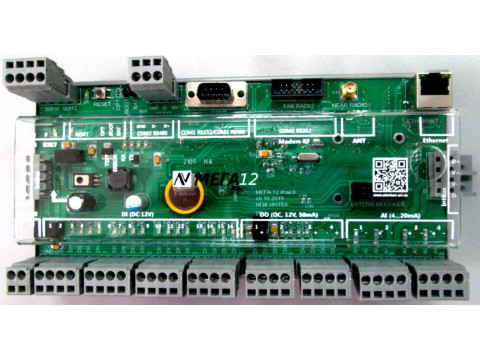

Контроллер Мега12-ФБ32
Контроллер Мега12-ТМ32 совместно с изделием МЕГА12-ТРМ
Место нанесения заводского номера
ethwwnТ5* 2103 COM1RS232
N10' COM2RM8S
ГаыТ-ЦЗз;
о с ао,о о о' с
tn •«'й‘ Я;-
GND CHD12 3 J
■■■■■■■■и
ИНИЯН1ЯЯЯЯ
Контроллеры Мега12-МЭК.Рго, Мега12-ФБ32.Рго
Место
нанесения
заводского номера
Контроллер Мега12-NW
Рисунок 1 - Общий вид контроллеров
модуль аналогового Мега12-8А1 б)
модуль дискретного ввода Mera12-8DI
М Место
Н нанесения
заводского номера
модуль дискретного ввода Мега12-NW16DI
модуль аналогового Мега12-Ж¥16Л!
Рисунок 2 - Общий вид модулей
Программное обеспечение
Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (далее по тексту - ВПО) и программное обеспечение (далее по тексту -ПО), устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики контроллеров.
Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентифика ционные данные (признаки) |
З |
Значение | ||||||
|
mega12family_user |
mega12_pro_f amily_user |
mega12 module |
mega12nwfa mily_user |
mega12nw module | ||||
|
Идентифика ционное наименовани е ПО |
mg12t arget |
mg12targ et6lwpn |
mg12gat e6lwpn |
mg12user_ common |
mg12prouser_ common |
mega12 module |
mg12nwuser common _ |
mega12nw module |
|
Номер версии (идентифика ционный номер) ПО, не ниже |
не ниже 211201 |
не ниже 190412 |
не ниже 191206 |
не ниже 211201 |
не ниже 211201 | |||
|
Цифровой идентификат ор ПО (контрольна я сумма исполняемог о кода) |
53898 |
53898 |
53898 |
53898 |
38485 |
- |
- |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Контроллер Мега12-ФБ32 | |
|
Количество каналов измерений количества импульсов, шт. |
16 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп.1) |
±1 |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 2) |
±1 |
|
Количество каналов измерений силы постоянного тока, шт. |
4 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Контроллер Мега12-ТМ32 | |
|
Количество каналов измерений количества импульсов, шт. |
8 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп. |
±1 |
|
Количество каналов измерений силы постоянного тока, шт. |
4 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Контроллеры Мега12-МЭК.Рго, Мега12-ФБ32.Pro | |
|
Количество каналов измерений количества импульсов, шт. |
16 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп.1) |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 2) |
±1 |
|
Количество каналов измерений силы постоянного тока, шт. |
8 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Модуль дискретного ввода Мега12-8DI | |
|
Количество каналов измерений количества импульсов, шт. |
8 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп. |
±1 |
|
Модуль дискретного ввода Мега12-NW16DI | |
|
Количество каналов измерений количества импульсов, шт. |
16 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп.3) |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 4) |
±1 |
|
1 |
2 |
|
Модуль аналогового ввода Мега12-8AI | |
|
Количество каналов измерений силы постоянного тока, шт. |
8 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Модуль аналогового ввода Мега12-NW16AI | |
|
Количество каналов измерений силы постоянного тока, шт. |
16 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Примечания: 1) - Для измерительных входов с 1 по 14; 2) - Для измерительных входов 15,16 3) - Для измерительных входов с 1 по 7 и с 9 по 15; 4) - Для измерительных входов 8, 16 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания:1) - напряжение питания постоянного тока, В - контроллеров Мега12-ФБ32 - контроллеров Мега12-ТМ32 - контроллеров Мега12-МЭК.Рго/Мега12-ФБ32.Рго - контроллеров Мега12-К№ |
от 10 до 24 от 10 до 30 от 10 до 30 от 10 до 30 |
|
Потребляемая мощность, В А, не более2) - контроллеров Мега12-ФБ32 - контроллеров Мега12-ТМ32 - контроллеров Мега12-МЭК.Рго/Мега12-ФБ32.Рго - контроллеров Ме1а12-\\¥ |
6 2,4 6 3,6 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +60 от 20 до 95 от 84 до 107 |
|
Габаритные размеры (Ширина^ВысотахГлубина), мм, не более: - Контроллер Мега12-ФБ32 - Контроллер Мега12-ТМ32 - Контроллеры Мега12-МЭК.Рго, Мега12-ФБ32.Рго - Контроллер Мега12-NW - Модуль дискретного ввода Мега12-8DI - Модуль дискретного ввода Мега12-NW16DI - Модуль аналогового ввода Мега12-8А1 - Модуль аналогового ввода Мега12-К№16А1 |
222х110х61 170x105x50 182x110x50 37x124x98 109x70x45 18,5x124x98 109x70x45 18,5x124x98 |
|
Масса, кг, не более: |
0,5 |
|
1 |
2 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечания: 1) - Напряжение питания контроллера и модулей в составе; 2) - Потребляемая мощность при максимальной комплектации и напряжении питания постоянного тока 12 В. | |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллеры1) программируемые Мега12 |
- |
1 |
|
Руководство по эксплуатации |
ИНТ.003.000.000 РЭ |
1 |
|
Паспорт |
ИНТ.003.000.100 ПС ИНТ.003.000.300 ПС ИНТ.003.200.100 ПС ИНТ.003.300.100 ПС |
1 |
|
Примечание: 1) - обозначение изменяется в зависимости от заказа. | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.30.11-004-71872241-2022. Контроллеры программируемые Мега12. Технические условия.
