Система измерений количества и показателей качества нефти № 513 ПСП "Александровское"
| Номер в ГРСИ РФ: | 87128-22 |
|---|---|
| Производитель / заявитель: | ОАО "Томскнефть" ВНК, г.Стрежевой |
Система измерений количества и показателей качества нефти № 513 ПСП «Александровское» (далее - СИКН) предназначена для измерений массы брутто и массы нетто нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 87128-22 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 513 ПСП "Александровское" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 37f8cb7b-4cdc-131d-dd3e-e8d89c5ed2f1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Томскнефть" Восточной нефтяной компании (АО "Томскнефть" ВНК), Томская обл., г. Стрежевой
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 47 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
87128-22: Описание типа
2024-87128-22.pdf
|
Скачать | 373 КБ | |
|
87128-22: Методика поверки
2025-mp87128-22.pdf
|
Скачать | 6.6 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 513 ПСП «Александровское» (далее - СИКН) предназначена для измерений массы брутто и массы нетто нефти.
Описание
Принцип действия СИКН основан на измерении массы брутто нефти косвенным методом динамических измерений, при котором массу брутто нефти определяют с применением измерительных и комплексных компонентов: преобразователей объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователей объемного расхода, температуры, давления, плотности поступают на соответствующие входы комплекса измерительно-вычислительного МикроТЭК (ИВК), который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму. Масса нетто нефти вычисляется как разность массы брутто нефти и массы балласта. Масса балласта вычисляется как общая масса воды, хлористых солей и механических примесей в нефти, определяемых по результатам лабораторных исследований пробы нефти.
В состав СИКН входят:
- блок измерительных линий (БИЛ);
- блок измерений показателей качества нефти (БИК);
- блок поверочной установки (ТПУ);
- система обработки информации (СОИ).
БИЛ представляет собой систему технологических трубопроводов, включающую измерительные линии (ИЛ), оснащенные средствами измерений объемного расхода, давления и температуры нефти, фильтрами, запорной арматурой.
БИК представляет собой систему технологических трубопроводов, включающую линию контроля качества, оснащенную средствами измерений плотности, вязкости, объемной доли воды, расхода, температуры и давления нефти, циркуляционными насосами, автоматическими пробоотборниками, запорной арматурой.
ТПУ включает в себя трубопоршневую поверочную установку, представляющую собой калиброванный участок трубопровода в комплекте с шаровым поршнем, оснащенный детекторами прохода поршня, средствами измерений температуры и давления нефти.
СОИ включает в себя ИВК и автоматизированное рабочее место (АРМ) оператора на базе персонального компьютера с установленным программным обеспечением (ПО) «Визард СИКН».
В состав СИКН входят следующие основные измерительные и комплексные компоненты:
- преобразователи расхода жидкости турбинные серий Guardsman G (GP, GL), L (LB, LSJ, LJ), Sentry с ДУ от 3/4" до 24", регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 12750-00;
- преобразователи давления измерительные 3051, регистрационный № 14061-99;
- преобразователи давления измерительные 3051, регистрационный № 14061-04;
- датчики давления Метран-150, регистрационный № 32854-13;
- преобразователи измерительные 244 к датчикам температуры, регистрационный № 14684-00;
- термопреобразователи сопротивления платиновые серии 65, регистрационный № 22257-01;
- термопреобразователи сопротивления платиновые серии 65, регистрационный № 22257-05;
- преобразователи измерительные 3144 к датчикам температуры, регистрационный № 14683-00;
- преобразователи измерительные 3144Р, регистрационный № 14683-04;
- преобразователь плотности измерительный модели 7835, регистрационный
№ 15644-96;
- преобразователь плотности жидкости измерительный модели 7835, регистрационный № 15644-01;
- влагомер поточный модели L, регистрационный № 56767-14;
- влагомер нефти поточный модели LC, регистрационный № 16308-02;
- преобразователь плотности и вязкости FVM, регистрационный № 62129-15;
- установка трубопоршневая поверочная двунаправленная, регистрационный № 12888-99;
- комплекс измерительно-вычислительный МикроТЭК, регистрационный № 24063-06.
Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты с аналогичными или лучшими метрологическими характеристиками.
СИКН обеспечивает выполнение следующих основных функций:
1) отображение текущих значений технологических и учетных параметров;
2) формирование и печать текущих и архивных данных: журналов, трендов, отчетов, паспорта качества нефти, акта приема-сдачи нефти;
3) запись и хранение архивов;
4) вычисление массы нетто нефти при «ручном вводе» с АРМ оператора параметров нефти, определяемых по результатам лабораторных исследований пробы нефти;
5) выполнение поверки преобразователей расхода (ПР) по ТПУ;
6) контроль метрологических характеристик (КМХ) ПР по ТПУ;
6) КМХ измерительного канала (ИК) плотности нефти по ареометру;
7) обеспечение защиты ПО «Визард СИКН», данных архива и системной информации от несанкционированного доступа.
Пломбирование компонентов СИКН от несанкционированного доступа осуществляется в соответствии с описанием типа СИ и МИ 3002-2006.
Заводской номер 01 в виде цифрового обозначения, состоящего из арабских цифр, нанесен на маркировочную табличку печатным способом, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации СИКН и в эксплуатационную документацию. Маркировочная табличка СИКН представлена на рисунке 1.
Знак поверки наносится на свидетельство о поверке СИКН. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 2.

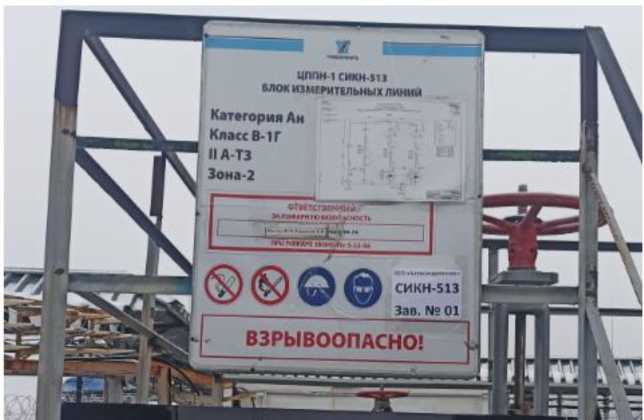

Рисунок 1 - Маркировочная табличка
Рисунок 2 - Общий вид СИКН
Программное обеспечение
Программное обеспечение СИКН включает в себя встроенное ПО измерительных и комплексных компонентов в составе СИКН и ПО «Визард СИКН», установленное на АРМ оператора.
Встроенное ПО ИВК осуществляет сбор, обработку и передачу измерительной информации на АРМ оператора. ПО «Визард СИКН» осуществляет отображение технологических и учетных параметров, журнала сообщений, запись и хранение архивов, выполнение поверки и КМХ ПР по ТПУ, выполнение КМХ ИК плотности нефти по ареометру. Уровень защиты ПО СИКН - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО СИКН приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО «Визард СИКН»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Визард СИКН» |
|
Номер версии (идентификационный номер) ПО |
v.1/1/1/1234 |
|
Цифровой идентификатор ПО |
Модуль «КМХ ПП по Ареометру»: F63567930709D8FF1343E4D90E64926D Модуль «КМХ ТПР по ТПУ»: 18EE0732CC8638CDD5BD624BC4331025 Модуль «Поверка ТПР по ТПУ»: CAA0CAF77C2F95839BCC10725412F8B6 Модуль «Процедура хэширования»: 82F2D3B3A221DA4A4B698D1179FC5C28 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Таблица 2 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УЗЕЛ УЧЕТА НЕФТИ |
|
Номер версии (идентификационный номер) ПО |
01.220408 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода нефти через одну ИЛ, м3/ч |
от 380 до 1580 |
|
Диапазон измерений объемного расхода нефти через СИКН, м3/ч |
от 380 до 1580 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 4 - Состав и основные метрологические характеристики ИК
|
Наименование ИК |
Место установки ИК |
Состав ИК |
Диапазон измерений ИК |
Пределы допускаемой погрешности ИК | |
|
Измерительные компоненты |
Комплексные компоненты | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ИК объемного расхода нефти |
БИЛ |
Преобразователи расхода жидкости турбинные серий Guardsman G (GP, GL), L (LB, LSJ, Lj), Sentry с ДУ от 3/4" до 24" |
ИВК |
от 380 до 1580 м3/ч |
6 = ±0,15 % |
Продолжение таблицы 4
|
Наименование ИК |
Место установки ИК |
Состав ИК |
Диапазон измерений ИК |
Пределы допускаемой погрешности ИК | |
|
Измерительные компоненты |
Комплексные компоненты | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ИК температуры нефти |
БИЛ, БИК, ТПУ |
Преобразователи измерительные 244 к датчикам температуры, преобразователи измерительные 3144Р, преобразователи температуры 3144 к датчикам температуры, термопреобразователи сопротивления платиновые серии 65 |
ИВК |
от 0 до +100ОС |
Д = ±0,2 ос |
|
ИК давления нефти |
БИЛ, БИК, ТПУ |
Преобразователи давления измерительные 3051, датчики давления Метран-150 |
ИВК |
от 0 до 6,0 МПа |
Y = ±0,25 % |
|
ИК плотности нефти |
БИК |
Преобразователи плотности жидкости измерительные модели 7835, преобразователи плотности измерительные модели 7835 |
ИВК |
от 700 до 1000 кг/м3 |
Д = ±0,3 кг/м3 |
|
ИК содержания воды в нефти |
БИК |
Влагомер нефти модели L, влагомер нефти поточный модели LC |
ИВК |
от 0 до 2,0 % |
Д = ±0,07 % |
|
ИК вязкости нефти |
БИК |
Преобразователь плотности и вязкости FVM |
ИВК |
от 0,5 до 100 мм2/с (сСт) от 0,5 до 100 мП+с (сП) |
Y = ±1 % |
Примечание - Д - абсолютная погрешность измерений, у - приведенная погрешность измерений, 5 - относительная погрешность измерений
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
нефть по ГОСТ Р 51858 |
|
Количество измерительных линий, шт. |
3 |
|
Режим работы СИКН |
Непрерывный или периодический |
|
Характеристики измеряемой среды: - объемный расход нефти, м3/ч - избыточное давление нефти, МПа - температура нефти, °C - плотность нефти, кг/м3 - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - вязкость кинематическая, мм2/с (сСт), не более |
от 380 до 1580 от 0,35 до 1,00 от +5 до +30 от 700 до 1000 0,5 100 0,05 40 |
|
Параметры электрического питания СИКН: - напряжение переменного тока измерительных цепей, В - напряжение переменного тока силовых цепей, В - частота переменного тока, Гц |
220±22 380±38 50±1 |
|
Условия эксплуатации: - температура окружающей среды средств измерений в составе БИЛ, °С - температура окружающей среды средств измерений в составе БИК и ТПУ, °С - температура окружающей среды средств измерений в составе СОИ, °С - относительная влажность, % - атмосферное давление, кПа |
от -55 до +40 от +5 до +30 от +18 до +30 от 30 до 80 от 84 до 106 |
Знак утверждения типа
на титульный лист инструкции по эксплуатации СИКН печатным способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефти № 513 ПСП «Александровское» |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в инструкции «ГСИ. Масса нефти. Методика (метод) измерений системой измерений количества и показателей качества нефти № 513 ПСП «Александровское», (свидетельство об аттестации методики измерений № RA.RU.313939/29-686-2024, аттестующая организация ФБУ «Томский ЦСМ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.313939.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
