Порозиметры гелиевые СМП-ПГ
| Номер в ГРСИ РФ: | 87255-22 |
|---|---|
| Категория: | Порозиметры |
| Производитель / заявитель: | ООО "Кортех", Московская обл., г. Мытищи |
Порозиметры гелиевые СМП-ПГ (далее - порозиметры) предназначены для измерений объёма и открытой пористости газоволюметрическим методом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87255-22 |
| Наименование | Порозиметры гелиевые |
| Модель | СМП-ПГ |
| Срок свидетельства (Или заводской номер) | 03.11.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Кортех" (ООО "Кортех"), Московская обл., г. Мытищи
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 3 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 87255-22: Описание типа СИ | Скачать | 752.4 КБ | |
| 87255-22: Методика поверки | Скачать | 5.4 MБ |
Описание типа
Назначение
Порозиметры гелиевые СМП-ПГ (далее - порозиметры) предназначены для измерений объёма и открытой пористости газоволюметрическим методом.
Описание
Принцип действия порозиметров основан на вытеснении инертного газа анализируемым образцом из измерительной камеры. По изменению показаний датчика давления при открытии камеры сравнения оценивается объем вытесненного газа, равный объему твердой фазы анализируемого пористого образца, введенного в измерительную камеру. На основе данных об измерении объёма твердой фазы образца и его геометрических параметров производится расчет открытой пористости образца.
Конструктивно порозиметры представляют собой автоматизированную систему измерений параметров объёма и открытой пористости образцов керна. Порозиметр состоит из следующих блоков: измерительные камеры, камеры сравнения известного объёма, блок измерения температуры и давления газа, блок манифольда, система пневматических клапанов, контроллер управления, а также периферийные блоки, отвечающие за функционирование основных.
Нанесение знака поверки на порозиметры не предусмотрено. Порозиметры имеют заводские номера, расположенные на передней панели средств измерений. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Пломбирование порозиметров не предусмотрено. Конструкция порозиметров обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Общий вид порозиметров представлен на рисунке 1. Место расположения заводского номера и знака утверждения типа номера представлено на рисунке 2.

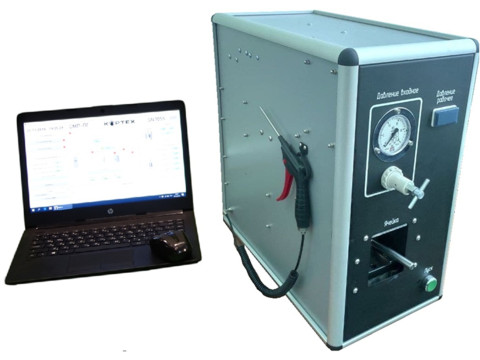

Рисунок 1 - Общий вид порозиметров гелиевых СМП-ПГ
Рисунок 2 - Место расположения заводского номера и знака утверждения типа
Программное обеспечение
Порозиметры оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) порозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СМП-ПГ |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёма, см3 |
от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений объёма в поддиапазоне от 0 до 10 см3 включ., см3 |
± 0,05 |
|
Пределы допускаемой относительной погрешности измерений объёма в поддиапазоне св. 10 до 40 см3 включ., % |
± 0,5 |
|
Диапазон измерений открытой пористости, % |
от 0,6 до 52 |
|
Пределы допускаемой абсолютной погрешности измерений открытой пористости в поддиапазоне от 0,6 % до 10,0 % включ., % |
± 0,3 |
|
Пределы допускаемой относительной погрешности измерений открытой пористости в поддиапазоне св. 10,0 % до 52 % включ., % |
± 3 |
|
Диапазон показаний объёма, см3 |
от 0 до 70 |
|
Диапазон показаний открытой пористости, % |
от 0 до 60 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр исследуемых образцов цилиндрической формы, мм |
от 8 до 110 |
|
Длина исследуемых образцов цилиндрической формы, мм, не более |
130 |
|
Сторона ребра исследуемы образцов кубической формы, мм |
30, 40, 50 |
|
Поровое давление, МПа, не более |
1,6 |
|
Поддерживаемые газы |
гелий, азот |
|
Входное давление сжатых газов для проведения измерений, МПа |
2,0 |
|
Входное давление сжатого воздуха для управления системой пневматических клапанов и создания давления обжима, МПа |
от 0,45 до 0,65 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±11 50/60 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- высота |
600 |
|
- ширина |
350 |
|
- длина |
600 |
|
Масса, кг, не более |
70 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность, % |
от 10 до 80 |
Знак утверждения типа
наносится на корпус порозиметра.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Порозиметр гелиевый |
СМП-ПГ |
1 шт. |
|
Набор образцов пористости и калибровочных дисков |
- |
1 комплект |
|
Расходные материалы и ЗИП |
- |
1 комплект |
|
Персональный компьютер |
- |
1 шт. |
|
Комплект кабелей |
- |
1 шт. |
|
Программное обеспечение |
СМП-ПГ |
1 шт. |
|
Руководство по эксплуатации |
01440184.441424.ПГ РЭ |
1 экз. |
|
Паспорт |
01440184.441424.XXXXXX* ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* - заводской номер порозиметра | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации 01440184.441424.ПГ РЭ, раздел 1 «Описание и работа».
Нормативные документы
Порозиметр гелиевый «СМП-ПГ». Технические условия. ТУ 28.99.39-004-0144401842021;
Приказ Росстандарта от 15 марта 2021 г. №315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов».
