Счетчики электрической энергии однофазные многофункциональные i-prom.1

Номер в ГРСИ РФ: 87373-22
Категория: Счетчики электроэнергии
Производитель / заявитель: ООО "ПромЭнерго", г.Зеленодольск
Скачать
87373-22: Описание типа СИ Скачать 566.9 КБ
87373-22: Методика поверки Скачать 6.4 MБ
Нет данных о поставщике
Счетчики электрической энергии однофазные многофункциональные i-prom.1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики электрической энергии однофазные многофункциональные i-prom.1 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 87373-22
Наименование Счетчики электрической энергии однофазные многофункциональные
Модель i-prom.1
Срок свидетельства (Или заводской номер) 18.11.2027
Производитель / Заявитель

Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО"), Республика Татарстан, г. Зеленодольск

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 79016
Найдено поверителей 2
Успешных поверок (СИ пригодно) 79016 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.11.2024

Поверители

Скачать

87373-22: Описание типа СИ Скачать 566.9 КБ
87373-22: Методика поверки Скачать 6.4 MБ

Описание типа

Назначение

Счетчики электрической энергии однофазные многофункциональные i-prom.1 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.

В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.

Структура обозначения возможных исполнений счетчика приведена ниже.

Код

i-prom.1

X

Х

Х

Х

Х

Х

Номер позиции кода

1

2

3

4

5

6

7

Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.

Таблица 1 - Возможные значения позиций кода обозначения

Позиция кода

Значение кода

1

Счетчик электрической энергии однофазный многофункциональный i-prom. 1

2

Номинальный (максимальный) ток: 1 - 5 (100) А;

2 - 5 (60) А;

3 - 5 (80) А;

4 - 5 (10) А;

3

Класс точности:

1/2: - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии

- Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии

4

Вариант исполнения, температура эксплуатации:

М - МКД от минус 40°С до плюс 70°С;

S - Split от минус 40°С до плюс 70°С;

С - Пульт управления от минус 10°С до плюс 50°С;

P - Моноблок от минус 40°С до плюс 70°С;

5

Тип интерфейса для связи:

W - радиоинтерфейс 2400МГц;

E - радиоинтерфейс 868МГц;

F - радиоинтерфейс 433МГц;

L - радиоинтерфейс LoRa;

G - GSM;

P - PI ,С;

Z - ZigBee TPP;

М - Bus - М-шина;

R - RS-485;

6

Наличие встроенное реле отключения/включения нагрузки: Y - есть;

N - нет;

7

Измерительный элемент в «нейтрали»: Y - есть;

N - нет;

Защита от несанкционированного вмешательства обеспечивается не разборным корпусом счетчика, а также путем установки пломб. Четыре пломбы устанавливаются при помощи контровочных проволок на пломбировочных винтах, два из которых находятся на клеммной крышке интерфейсов и два на клеммной крышке силового подключения и две пломбы устанавливаются на модуле связи (при наличии).

Заводской номер, состоящий из арабских цифр, наносятся методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.

Знак поверки на средство измерений не наносится. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Рисунок 1 - Общий вид счетчиков электрической энергии однофазных многофункциональных i-prom.1

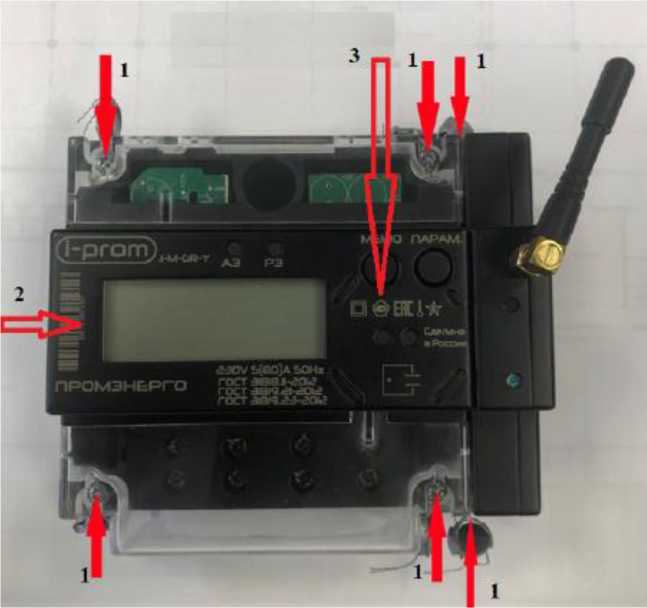

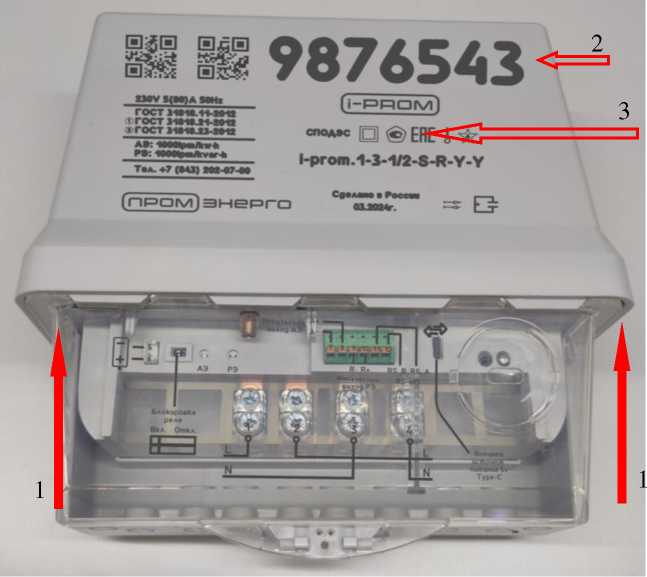

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводских номеров (2) и место нанесения знака утверждения типа (3) на счетчике i-prom.1

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон. Месячная программа может содержать суточные графики тарификации рабочих, выходных и специальных дней.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.

Программное обеспечение

Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на предприятии-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

i -prom 1 _A_B_C. hex

Номер версии (идентификационный номер) ПО

не ниже 2.9.0

Цифровой идентификатор ПО

0x35BAh

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.

Технические характеристики

Таблица 3 - Метрологические характеристики счетчиков

Наименование характеристики

Значение

Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %

- для счетчиков класса точности 1 по ГОСТ 31819.21-2012

±1

Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %

- для счетчиков класса точности 2 по ГОСТ 31819.23-2012

±2

Таблица 4 - Основные технические характеристики счетчиков

Наименование характеристики

Значение

Номинальное фазное напряжение ином, В

230

Расширенный диапазон напряжения, В

от 0,8 до 1,15ином

Базовый ток (в зависимости от исполнения) 1б, А

5; 10

Максимальный ток (в зависимости от исполнения) 1макс, А

10; 60; 80; 100

Стартовый ток (чувствительность) 0,004 1б, А

0,02

Номинальное значение частоты сети, Г ц

50±7,5

Продолжение таблицы 4

Постоянная светодиодного выхода счетчика (в зависимости от исполнения), имп./кВт^ч(имп./кВАр^ч)

500; 1000

Постоянная импульсного выхода счетчика, имп./кВт^ч(имп./кВАр^ч)

250

Потребляемая мощность в цепи напряжения (без учета модуля связи), Вт (ВА), не более

1,8

Потребляемая мощность в цепи тока, ВА, не более

0,18

Пределы основной абсолютной погрешности часов при отключенном питании счетчика с/сут, не более

±0,5

Пределы основной абсолютной погрешности часов с/сут, не более

±1

Пределы дополнительной температурной погрешности часов счетчика, с/(сут.°С)

±0,15

Максимальное число тарифов

4

Число единиц разрядов суммирующего устройства

8

Степень защиты по ГОСТ 14254-2015

IP 51

Предельный рабочий диапазон температур, °С - для исполнений М, S, P - для исполнений С

от -40 до +70 от -10 до +50

Масса, кг, не более:

- исполнение М с модулем связи и прочие исполнения

- исполнение М без модуля связи

0,7

0,1

Габаритные размеры (ВхШхГ), мм, не более

- исполнение М с модулем связи и прочие исполнения

- исполнение М без модуля связи

110x123x68,5 110x105,5x68,5

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на лицевую сторону счетчика методом лазерной гравировки, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный многофункциональный i-prom. 1

i-prom.1 -Х-Х-Х-Х-Х-Х-Х

1

Руководство по эксплуатации

ДНРТ.411152.010 РЭ

1

Паспорт

ДНРТ.411152.010 ПС

1

Методика поверки

-

1

Примечание - Значение Х - в зависимости от модификации счетчика

Сведения о методах измерений

приведены в разделе 5 документа ДНРТ.411152.010 РЭ.

Нормативные документы

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
