Счетчики электрической энергии трехфазные многофункциональные i-prom.3
| Номер в ГРСИ РФ: | 87388-22 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "ПромЭнерго", г.Зеленодольск |
Счетчики электрической энергии трехфазные многофункциональные i-prom.3 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87388-22 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные |
| Модель | i-prom.3 |
| Срок свидетельства (Или заводской номер) | 18.11.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО"), Республика Татарстан, Зеленодольский район, г. Зеленодольск
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет; для счетчиков класса точности 0,5S - 10 лет |
| Зарегистрировано поверок |
87211
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 87210 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 19.07.2025 |
Поверители
Скачать
| 87388-22: Описание типа | Скачать | 503.2 КБ | |
| 87388-22: Методика поверки | Скачать | 3.5 MБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные i-prom.3 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях электрической энергии.
Описание
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов.
Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.
В зависимости от исполнения, счетчики могут иметь измерительные элементы на каждой цепи фазы и измерительный элемент в нейтрале, при появлении разницы значений электроэнергии между измерительными элементами цепей тока в фазах и нейтрале учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.
Структура обозначения возможных исполнений счетчика приведена ниже.
|
Код позиции |
i-prom.3-XX |
X |
X |
X |
X |
X |
X |
|
Номер позиции кода |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
|
Позиция кода |
Значение кода |
|
1 |
3 - Счетчик электрической энергии трехфазный многофункциональный i-prom.3 прямого включения 3Т - Счетчик электрической энергии трехфазный многофункциональный i-prom.3 трансформаторного включения 3Z - Счетчик электрической энергии трехфазный многофункциональный i-prom.3 трансформаторного включения - интеллектуальный прибор учета электроэнергии с функцией диагностирования места возникновения ОЗЗ* в сетях среднего напряжения |
|
2 |
Номинальный (максимальный) ток: 1 - 5 (100) А 2 - 5 (10) А |
|
3 |
Класс точности: 1/2: - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии; 0,5S/1: - Класс точности 0,5S по ГОСТ 31819.22-2012 при измерении активной энергии - Класс точности 1 по ГОСТ 31819.23-2012 при измерении реактивной энергии |
|
4 |
Вариант исполнения, температура эксплуатации: S - Split от минус 40 °С до плюс 70 °С С - Пульт управления от минус 10 °С до плюс 50 °С P - Моноблок от минус 40 °С до плюс 70 °С |
|
5 |
Тип интерфейса для связи: W - радиоинтерфейс 2400 МГц E - радиоинтерфейс 868 МГц F - радиоинтерфейс 433 МГц L - радиоинтерфейс LoRa G - GSM/GPRS/2G/3G/4G/LTE/NB-IoT P - PLС Z - ZigBee TPP М - Bus - М-шина R - RS-485 |
|
6 |
Наличие встроенного реле отключения/включения нагрузки: Y - есть N - нет |
|
7 |
Измерительный элемент в «нейтрали»: Y - есть N - нет |
|
Примечание: * ОЗЗ - |
однофазные замыкания на землю |
Счетчики ведут учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон. Месячная программа может содержать суточные графики тарификации рабочих, выходных и специальных дней.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.
Функциональные особенности счетчиков исполнения i-prom.3-3Z:
- выделение и фиксация в приборах учёта электроэнергии спектра данных в том числе неканонических гармоник;
- передача зафиксированных данных из приборов учёта электроэнергии на сервер, по удаленным каналам связи, в том числе использующих технологию eSIM;
- анализ параметров режима (уровень высших гармонических составляющих) на стороне 0,4 кВ трансформаторных подстанций 6(10)/0,4 кВ на основе полученных данных с приборов учёта электроэнергии;
- окончательный расчет и выделение участка места повреждения;
- выдача результата расчета участка места повреждения в программу верхнего уровня в стандартных протоколах;
- частота дискретизации измерений 12,8 кГц;
- измерение гармоник следующего порядка: 1-50;
- генерация и хранение в памяти файлов до 10 осциллограмм;
- продолжительность записи осциллограммы: 5 периодов/100 мс;
- диапазон уставок гармоник цепей тока, 1ном от 0,1 % до 150 %;
- диапазон уставок гармоник цепей напряжения, ином от 0,1 % до 150 %.
Защита от несанкционированного вмешательства обеспечивается неразборным корпусом счетчика, а также путем установки пломб. Четыре пломбы устанавливаются при помощи контровочных проволок на пломбировочных винтах, два из которых находятся на клеммной крышке интерфейсов и два на клеммной крышке силового подключения и две пломбы устанавливаются на модуле связи (при наличии).
Заводской номер, состоящий из арабских цифр, наносятся методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.
Знак поверки на средство измерений не наносится. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.
Общий вид счетчиков представлен на рисунках 1, 2 и 3.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунках 4, 5 и 6.
Рисунок 1 - Общий вид счетчиков электрической энергии трехфазных многофункциональных i-prom.3 прямого включения
Рисунок 2 - Общий вид счетчиков электрической энергии трехфазных многофункциональных i-prom.3 трансформаторного включения
Рисунок 3 - Общий вид счетчиков электрической энергии трехфазных многофункциональных i-prom.3 в корпусе S - Split
Рисунок 4 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводских номеров (2) и место нанесения знака утверждения типа (3) на счетчике i-prom.3 прямого включения
1
3
Рисунок 5 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводских номеров (2) и место нанесения знака утверждения типа (3) на счетчике i-prom.3 трансформаторного включения
К К 9876543
230V 5(100)4 50Яг
ГОСТ 31813 11-2012 ФГОСТ 31818 21-2012 «ГГОСТ 31018 23-2012
ЛЭ 1000lpm/kw h
РЭ 10001pm/kvwh
Го* + 7 (843) 202 07 00

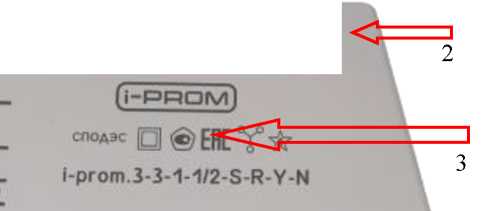

Рисунок 6 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводских номеров (2) и место нанесения знака утверждения типа (3) на счетчике i-prom.3 в корпусе S - Split
Программное обеспечение
Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на предприятии-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО счетчиков
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
i-prom3 x x x.hex |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
0х73245ВС7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Идентификационное наименование ПО |
i -prom3T_x_x_x .hex |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
0х236AFC53 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.
Технические характеристики
Таблица 3 - Метрологические характеристики счетчиков
|
Наименование характеристики |
Значение |
|
Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012 - для счетчиков класса точности 1 по ГОСТ 31819.21-2012 |
±0,2 ±1 |
|
Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 1 по ГОСТ 31819.23-2012 - для счетчиков класса точности 2 по ГОСТ 31819.23-2012 |
±1 ±2 |
|
Пределы основной абсолютной погрешности часов, с/сут, не более |
±1 |
|
Пределы дополнительной абсолютной погрешности часов при отключенном питании счетчика, с/сут, не более |
±0,5 |
|
Пределы дополнительной температурной погрешности часов счетчика, с/(сут.°С) |
±0,15 |
Таблица 4 - Основные технические характеристики счетчиков
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение ином, В |
3x57,7/100 3x230/400 |
|
Расширенный диапазон рабочего напряжения, В |
от 0,7 до 1,3-ином |
|
Предельный диапазон рабочего напряжения, В |
от 0 до 1,3-Сном |
|
Базовый ток (в зависимости от исполнения) 1б, А |
5 |
|
Максимальный ток (в зависимости от исполнения) 1макс, А |
10; 100 |
|
Стартовый ток (чувствительность) 0,004 1б, А, для модификаций с прямым включением, для класса точности 1 по ГОСТ 31819.21 |
0,02 |
|
Стартовый ток (чувствительность) 0,001 1ном, А для класса точности 0,5S по ГОСТ 31819.22 |
0,005 |
|
Стартовый ток (чувствительность) 0,002 1ном, А (через трансформаторы тока) для классов точности 1 по ГОСТ 31819.23 |
0,01 |
|
Стартовый ток (чувствительность) 0,005 1б, А, (для модификаций с прямым включением) для классов точности 2 по ГОСТ 31819.23 |
0,025 |
|
Номинальное значение частоты сети, Гц |
50,0±7,5 |
|
Постоянная светодиодного выхода счетчика (в зависимости от исполнения), имп./кВт^ч (имп./кВар^ч) |
1000 |
|
Постоянная импульсного выхода счетчика, имп./кВт^ч (имп./кВар^ч) |
250 |
|
Потребляемая мощность в цепи напряжения (без учета модуля связи), Вт (ВА), не более |
2 |
|
Потребляемая мощность в цепи тока, В^А, не более |
1 |
|
Максимальное число тарифов |
8 |
|
Наименование характеристики |
Значение |
|
Число единиц разрядов суммирующего устройства |
8 |
|
Степень защиты по ГОСТ 14254-2015 |
IP54 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Предельный рабочий диапазон температур, °С - для исполнений S, P - для исполнений С |
от -40 до +70 от -10 до +50 |
|
Масса, кг, не более: - исполнение в корпусе «Р» прямого включения - исполнение в корпусе «Р» трансформаторного включения - исполнение в корпусе «S» с пультом |
1,4 1,3 1,4 |
|
Габаритные размеры (В*ШхГ), мм, не более - исполнение в корпусе «Р» прямого включения - исполнение в корпусе «Р» трансформаторного включения - исполнение в корпусе «S» |
221x171x80 221x171x80 204x207x100 |
|
Средний срок службы, лет, не менее |
35 |
Знак утверждения типа
наносится на лицевую сторону счетчика методом лазерной гравировки, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Счётчик электрической энергии трехфазный многофункциональный i-prom.3 |
i-prom.3 -XX-Х-Х-Х-Х-Х-Х-Х |
1 |
|
Руководство по эксплуатации |
ДНРТ.411152.020 РЭ |
1 |
|
Паспорт |
ДНРТ.411152.020 ПС |
1 |
|
Примечание - Значение Х в зависимости от модификации счётчика | ||
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
Государственной поверочной схемы для средств измерений времени и частоты»;
ДНРТ.411152.020 ТУ Счетчики электрической энергии трехфазные
многофункциональные i-prom.3. Технические условия.
Другие Счетчики электроэнергии
