Уровнемеры микроволновые СЕНС УМВ
| Номер в ГРСИ РФ: | 87642-22 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО НПП "Сенсор", г.Заречный |
|
87642-22: Описание типа
2024-87642-22-2.pdf
|
Скачать | 184.7 КБ | |
|
87642-22: Описание типа
2025-87642-22-1.pdf
|
Скачать | 146.7 КБ | |
|
87642-22: Методика поверки
МП 208-047-2022 с изм. № 2
2024-mp87642-22-2.pdf
|
Скачать | 5.3 MБ | |
|
87642-22: Методика поверки
РТ-МП-1144-208-2025
2025-mp87642-22-1.pdf
|
Скачать | 5.9 MБ |
Уровнемеры микроволновые СЕНС УМВ (далее по тексту - уровнемеры) предназначены для измерений уровня, уровня раздела жидких сред в емкостях и резервуарах и преобразования измеренного значения уровня, уровня раздела в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 87642-22 | ||||||||||||||||||||||||||||||||||||
| Действует | по 14.12.2027 | ||||||||||||||||||||||||||||||||||||
| Наименование | Уровнемеры микроволновые | ||||||||||||||||||||||||||||||||||||
| Модель | СЕНС УМВ | ||||||||||||||||||||||||||||||||||||
| Модификации |
СЕНС УМВ НЖ-1D12-УКМ15-G1,5''-1000К-14-0-2 СЕНС УМВ НЖ-1D12-УКМ15-G1,5''-1000С-14-0-2 СЕНС УМВ НЖ-1D12-УКМ15-G1,5''-1000Т-14-0-2 СЕНС УМВ НЖ-1D12-УКМ15-G1,5''-1000К-1-1-2 СЕНС УМВ НЖ-1D12-УКМ15-G1,5''-1000С-1-1-2 СЕНС УМВ НЖ-1D12-УКМ15-G1,5''-1000Т-1-1-2 СЕНС УМВ 1D12-G1-TDR-1000K-0-1-2 СЕНС УМВ 1D12-TDR 0-50-25-6000C-0-0-2 CTYC EVD 1В12-ЕВК 2-50-25-15000Е-0-0-2 |
||||||||||||||||||||||||||||||||||||
| Приказы |
№1225 от
19.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№1616 от
08.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2323 от
29.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b60ad7a0-c1a1-9114-a3f5-e4809cf88863 | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО НПП «СЕНСОР», РОССИЯ, 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5
Поверка
| Методика поверки / информация о поверке |
МП 208-047-2022 с изм. № 2 Государственная система обеспечения единства измерений. Уровнемеры микроволновые СЕНС УМВ Методика поверки
РТ-МП-1144-208-2025 Государственная система обеспечения единства измерений. Уровнемеры микроволновые СЕНС УМВ. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
для уровнемеров для измерений уровня сжиженных газов
3 года
для уровнемеров с пред. доп. абс. погр. изм. уровня свыше ±3 мм и для уровнемеров, работающих при изб. давлении
1 год
для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм
|
| Зарегистрировано поверок |
1242
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1242 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
87642-22: Описание типа
2024-87642-22-2.pdf
|
Скачать | 184.7 КБ | |
|
87642-22: Методика поверки
2024-mp87642-22-1.pdf
Файл устарел
|
Скачать | 5.3 MБ | |
|
87642-22: Описание типа
2025-87642-22.pdf
Файл устарел
|
Скачать | 146.7 КБ | |
|
87642-22: Описание типа
2024-87642-22.pdf
Файл устарел
|
Скачать | 184.7 КБ | |
|
87642-22: Методика поверки
2024-mp87642-22.pdf
Файл устарел
|
Скачать | 5.3 MБ | |
|
87642-22: Описание типа
2025-87642-22-1.pdf
|
Скачать | 146.7 КБ | |
|
87642-22: Методика поверки
МП 208-047-2022 с изм. № 2
2024-mp87642-22-2.pdf
|
Скачать | 5.3 MБ | |
|
87642-22: Описание типа
2025-87642-22-2.pdf
Файл устарел
|
Скачать | 146.7 КБ | |
|
87642-22: Описание типа
2024-87642-22-1.pdf
Файл устарел
|
Скачать | 184.7 КБ | |
|
87642-22: Методика поверки
МП 208-047-2022 с изм. № 2
2024-mp87642-22-3.pdf
Файл устарел
|
Скачать | 5.3 MБ | |
|
87642-22: Методика поверки
РТ-МП-1144-208-2025
2025-mp87642-22.pdf
Файл устарел
|
Скачать | 5.9 MБ | |
|
87642-22: Методика поверки
РТ-МП-1144-208-2025
2025-mp87642-22-1.pdf
|
Скачать | 5.9 MБ |
Описание типа
Назначение
Уровнемеры микроволновые СЕНС УМВ (далее по тексту - уровнемеры) предназначены для измерений уровня, уровня раздела жидких сред в емкостях и резервуарах и преобразования измеренного значения уровня, уровня раздела в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.
Описание
Уровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен электронный блок уровнемера, который через соединитель подключен к волноводу.
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня, уровня раздела измеряемой (контролируемой) среды через измеренное расстояние.
Передача измерительной информации от уровнемера осуществляется в виде унифицированного токового сигнала (4 - 20) мА и цифрового кодированного сигнала на базе протокола HART. При наличии встроенного индикатора отображение информации осуществляется и на нем.
Уровнемеры имеют взрывозащищённое и общепромышленное исполнение.
Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:
СЕНС УМВ А-В-С-D-EF-G-H-I, где А - код, определяющий материал корпуса;
В - код, определяющий количество и тип кабельных вводов;
С - код, определяющий вариант исполнения кабельного ввода;
D - код, определяющий тип крепления;
E - длина волновода, в мм;
F - код, определяющий тип волновода;
G - код, определяющий вариант исполнения по допустимым параметрам контролируемой среды;
Н - код, определяющий вариант конструктивного исполнения уровнемера;
I - код, определяющий тип интерфейса.
Примечание - Коды вариантов исполнений по умолчанию не указываются.
Общий вид уровнемера показан на рисунке 1.
В зависимости от варианта исполнения уровнемера конструкция корпуса, соединителя, устройства крепления и волновода может отличаться от представленной на рисунке 1.
Сокращённое условное обозначение уровнемера в буквенном формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.
Пломбирование уровнемеров не предусмотрено.

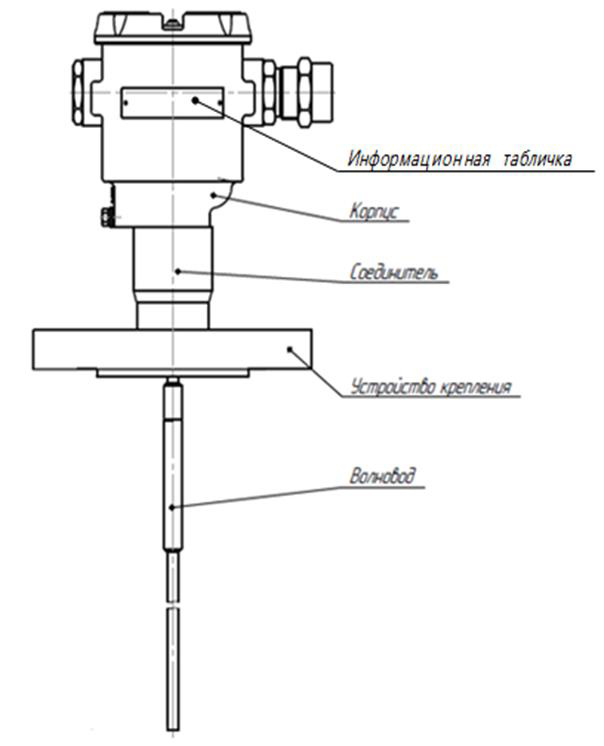

Рисунок 1 - Общий вид уровнемера
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО* - без измерения уровня раздела сред - с измерением уровня раздела сред |
не ниже А1В0 не ниже А1В1 |
|
Цифровой идентификатор ПО |
_ |
|
* - последний символ в номере версии сменяется по шестнадцатеричной системе счисления. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня измеряемой (контролируемой) среды, м*: - для стержневого и коаксиального вариантов исполнения волновода - для тросового варианта исполнения волновода |
от 0 до 6 от 0 до 15 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе (при наличии) Д, мм**: - на участке волновода длиной свыше 0,3 м, начиная от уплотнительной поверхности устройства крепления уровнемера; - на участке волновода длиной до 0,3 м вкл., начиная от уплотнительной поверхности устройства крепления уровнемера |
±2; ±3; ±4; ±5; ±10 ±5; ±10; ±15 |
|
Пределы допускаемой основной приведённой к диапазону выходного сигнала погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды, уровня раздела сред в унифицированный токовый сигнал (4 - 20) мА, % |
±0,03 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня раздела сред для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе (при наличии), мм** |
±10; ±15; ±20 |
|
Вариация показаний измерений уровня измеряемой (контролируемой) среды, уровня раздела сред |
не превышает пределов допускаемого значения основной погрешности |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды, уровня раздела сред на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С) для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе (при наличии), мм |
±3 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды, уровня раздела сред в унифицированный токовый сигнал (4 - 20) мА на каждые 10 °C изменения температуры окружающей среды от температуры нормальных условий (20 °С), % |
±0,03 |
|
* - определяется длиной волновода. * * - конкретное значение определяется заказом и записывается в паспорт на уровнемер. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур окружающей среды, °С |
от -50 до +70 |
|
Диапазон температур измеряемой (контролируемой) среды, °С* |
от -196 до +450 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более * |
32 |
|
Напряжение питания постоянного тока, В - для уровнемеров без встроенного индикатора и для уровнемеров со встроенным индикатором при выключенной подсветке индикатора; - для уровнемеров со встроенным индикатором при включенной подсветке индикатора |
от 12 до 30 от 18 до 30 |
|
Потребляемая мощность, Вт, не более |
0,75 |
|
Исполнение по устойчивости к механическим воздействиям по ГОСТ 30631-99 |
М6 |
|
Масса уровнемера, кг, не более |
50 |
|
Степень защиты от проникновения пыли, посторонних тел и воды |
IP66 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Маркировка взрывозащиты** |
0Ex 1аIIB Т5...Т3 Ga X; 0Ex ia IIB T5...T2 Ga X; 0Ex ia IIB T5...T1 Ga X; 0/1Ex ia/db IIC T6.T1 Ga/Gb X; 0/1Ex ia/db IIC T6.T2 Ga/Gb X; 0/1Ex ia/db IIC T6.T3 Ga/Gb X; 0Ex ia IIC T6...T2 Ga X; 0Ex ia IIC T6...T3 Ga X |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер. * * - для взрывозащищенного варианта исполнения. | |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность уровнемера
|
Наименование |
Обозначение |
Количество |
|
Уровнемер |
СЕНС УМВ |
1 шт. |
|
Паспорт |
СЕНС.407629.ХХХПС* |
1 экз. |
|
Руководство по эксплуатации |
СЕНС.407629.ХХХРЭ* |
1 экз.** |
|
Комплект уплотнительных колец кабельного ввода |
_ |
1 или 2 компл.*** |
|
* - числовой шифр ХХХ определяется заказом; * * - на партию уровнемеров, поставляемую в один адрес, и дополнительно -по требованию заказчика; * ** - определяется заказом. | ||
Сведения о методах измерений
приведены в разделе «Устройство и принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
СЕНС.407629.009ТУ Уровнемеры микроволновые СЕНС УМВ. Технические условия.
