Спектрофотометры PERSEE Т

Номер в ГРСИ РФ: 87750-22
Категория: Спектрофотометры
Производитель / заявитель: "Beijing Purkinje General Instrument Co., Ltd", Китай
Скачать
87750-22: Описание типа СИ Скачать 631.8 КБ
87750-22: Методика поверки Скачать 3.7 MБ
Нет данных о поставщике
Спектрофотометры PERSEE Т поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Спектрофотометры PERSEE Т (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного светопропускания твердых и жидких проб различного происхождения.

Информация по Госреестру

Основные данные
Номер по Госреестру 87750-22
Наименование Спектрофотометры
Модель PERSEE Т
Срок свидетельства (Или заводской номер) 20.12.2027
Производитель / Заявитель

"Beijing Purkinje General Instrument Co., Ltd", Китай

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 32
Найдено поверителей 14
Успешных поверок (СИ пригодно) 32 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

87750-22: Описание типа СИ Скачать 631.8 КБ
87750-22: Методика поверки Скачать 3.7 MБ

Описание типа

Назначение

Спектрофотометры PERSEE Т (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного светопропускания твердых и жидких проб различного происхождения.

Описание

Принцип действия спектрофотометров основан на сравнении двух световых потоков путем измерения интенсивностей излучения, прошедшего через исследуемый объект и ослабленного, и через пустую кювету без установки пробы.

Оптическая схема приборов - однолучевая с опорным каналом для модификаций PERSEE T6V/T6U и двухлучевая для модификаций PERSEE T7DS, PERSEE Т75, PERSEE T8DCS и PERSEE T9DCS. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой; в качестве источников излучения используются лампа накаливания (для видимой области) и дейтериевая лампа (для ультрафиолетовой области). В качестве приемника используется кремниевый фотодиод для модификаций PERSEE T6V, PERSEE T6U, PERSEE T7DS, PERSEE T75 и фотоумножитель для модификаций PERSEE T8DCS и PERSEE T9DCS. Спектрофотометры управляются с помощью сенсорного экрана или персонального компьютера, на которые выводятся рабочая длина волны, результат измерения коэффициента пропускания (или оптической плотности), снимаемые спектры, кинетические кривые и другие данные.

Спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптико-механической системы и электронного блока управления, размещенных в едином корпусе.

Спектрофотомеры выпускаются в шести модификациях: PERSEE T6V, PERSEE T6U, PERSEE T7DS, PERSEE T75, PERSEE T8DCS, PERSEE T9DCS, которые отличаются спектральным диапазоном и кюветными отделениями: 5-позиционным для кювет с длиной оптического пути от 10 до 100 мм для PERSEE T6V, PERSEE T6U, 8-позиционный для PERSEE T7DS или 2-позиционным для PERSEE T75, PERSEE T8DCS и PERSEE T9DCS.

Маркировочная табличка размещена на боковой или задней панели блока управления, в зависимости от модификации спектрофотометра. Серийный номер имеет цифровой формат для PERSEE T6V, PERSEE T6U, PERSEE T7DS, PERSEE T75, PERSEE T8DCS и буквенно-цифровой формат для PERSEE T9DCS, нанесен методом наклейки. Нанесение знака поверки и пломбирование спектрометра не предусмотрено.

Общий вид спектрометра приведен на рисунке 1. Место нанесения серийного номера на спектрометре представлено на рисунке 2.

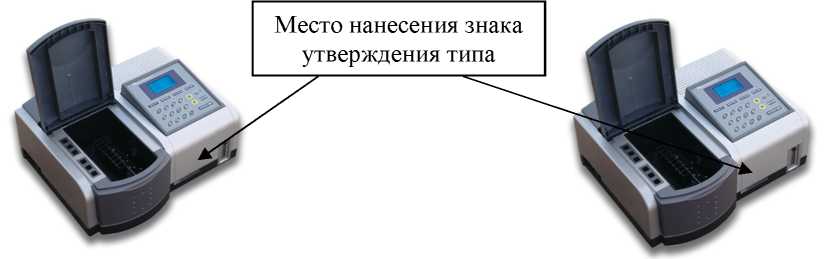

PERSEE T6V

PERSEE T6U

Рисунок 1 - Общий вид спектрофотометров

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера на спектрофотометрах PERSEE T

Программное обеспечение

Спектрофотометры оснащены программным обеспечением UVWin (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации.

Идентификационные данные ПО приведены в таблице 1, номер версии ПО может быть выведен в окне программного обеспечения или на дисплей спектрофотометра при обращении к соответствующему подпункту меню ПО.

ПО спектрофотометров установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Спектрофотометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UV Win

Номер версии (идентификационный номер) ПО

не ниже 6.0.0

Цифровой идентификатор ПО

-

Конструкция спектрофотометра исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики спектрофотометров учтено при нормировании их характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации PERSEE

T6V

T6U, T7DS, T75

T8DCS, T9DCS

Диапазон          измерений

спектрального коэффициента направленного пропускания, %

от 0 до 100

Диапазон          показаний

спектрального коэффициента направленного пропускания, %

от 0 до 125

Пределы        допускаемой

абсолютной     погрешности

измерений      спектрального

коэффициента  направленного

пропускания, %

± 1,0

Пределы        допускаемой

абсолютной     погрешности

установки длин волн, нм

± 2,0

± 1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификации PERSEE

T6V

T6U

T7DS, T75,

T8DCS,

T9DCS

Диапазон длин волн, нм

от 325 до 1100

от 190 до 1100

от 190 до 900

Источник света

галогеновая лампа накаливания

галогеновая лампа накаливания и дейтериевая

Спектральная ширина щели, нм

2

2

от 0,1 до 5

Уровень рассеянного света (при длине волны 340 нм), %, не более

0,1

0,05

0,12

0,01

0,0001

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

220 ± 22

55 ± 1

Потребляемая    мощность,

ВА, не более

80

Габаритные размеры, мм, не более:

- высота

- ширина

- длина

476

362

225

476

362

225

540

549

690

540

549

690

560

210

600

540

250

830

Масса, кг

11

11

25

39

43

75

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от + 10 до + 35

80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса спектрофотометра в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Спектрофотометр

PERSEE T

1 шт.

Чехол

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Руководство пользователя программного обеспечения

-

1 экз.

Запасной предохранитель

-

1 шт.

Образец для коррекции темнового тока

-

1 шт.

Программное обеспечение на USB флеш-карте

-

1 шт.

Кювета кварцевая с длиной оптического пути 10 мм

-

2 шт.

Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в разделе «Количественное измерение» Руководства по эксплуатации спектрофотометров PERSEE T

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

Техническая документация «Beijing Purkinje General Instrument Co., Ltd», Китай.
