Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf
| Номер в ГРСИ РФ: | 87757-22 |
|---|---|
| Производитель / заявитель: | Фирма "Taylor Hobson Ltd.", Великобритания |
Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии Form Talysurf (далее - приборы) предназначены для измерений параметров шероховатости поверхности, отклонения от формы дуги окружности, отклонения от прямолинейности и радиуса дуги средней линии по методу наименьших квадратов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87757-22 |
| Наименование | Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов |
| Модель | Form Talysurf |
| Срок свидетельства (Или заводской номер) | 20.12.2027 |
Производитель / Заявитель
Taylor Hobson Ltd., Англия
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 87757-22: Описание типа СИ | Скачать | 737.7 КБ | |
| 87757-22: Методика поверки | Скачать | 4 MБ |
Описание типа
Назначение
Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии Form Talysurf (далее - приборы) предназначены для измерений параметров шероховатости поверхности, отклонения от формы дуги окружности, отклонения от прямолинейности и радиуса дуги средней линии по методу наименьших квадратов.
Описание
Принцип действия приборов основан на ощупывании датчиком поверхности детали, после чего сигнал от датчика поступает для обработки и преобразования в цифровую форму в электронный блок. Результаты измерений в виде профилей измеряемых поверхностей и числовых значений параметров выводятся на дисплей компьютера и могут быть распечатаны.
Конструктивно приборы построены на модульном принципе и состоят из гранитного основания, на котором установлена колонна, несущая мотопривод со съемными датчиками, электронного блока и компьютера со специальным программным обеспечением. Для измерений деталей различной конфигурации мотопривод имеет вертикальное перемещение и возможность поворота на ±35°. Электронный блок прибора предназначен для управления элементами привода прибора, обработки сигнала датчиков, передачи обработанных данных в управляющий компьютер. В комплект поставки входит стандартный щуп. По дополнительному заказу приборы могут комплектоваться щупами других конфигураций.
К настоящему типу средств измерений относятся приборы следующих модификаций: Intra, i-series PRO, PGI Novus, Laser и PGI Optics, которые отличаются между собой диапазонами измерений, габаритными размерами и метрологическими характеристиками. В зависимости от модификации прибор поставляется с индуктивным датчиком или с датчиком на базе фазового шкального интерферометра (см. табл. 3). В зависимости от заказа приборы Form Talysurf Intra могут поставлять как с гранитным основанием и колонной, так и без них.
Общий вид приборов представлен на рисунках 1-5.

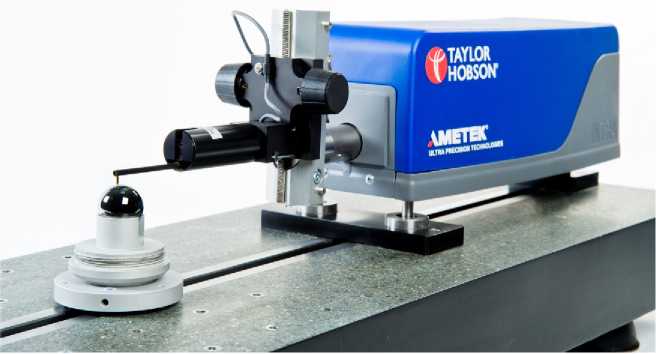

Рисунок 1 - Общий вид приборов модификации Form Talysurf Intra

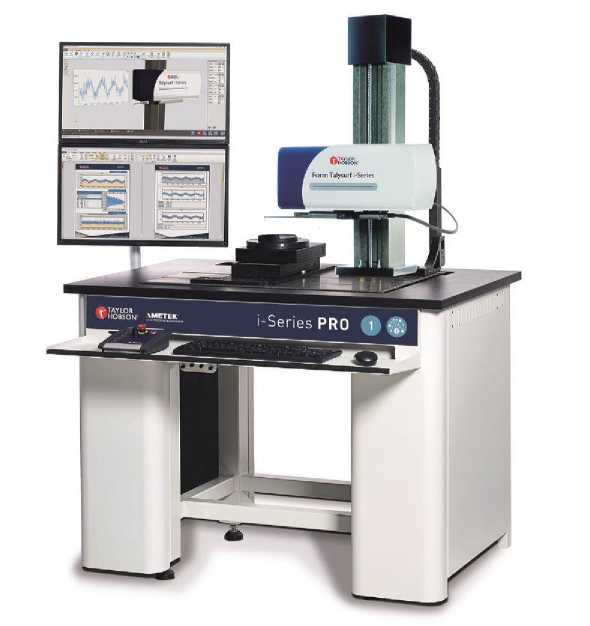

Рисунок 2 - Общий вид приборов модификации Form Talysurf i-series PRO

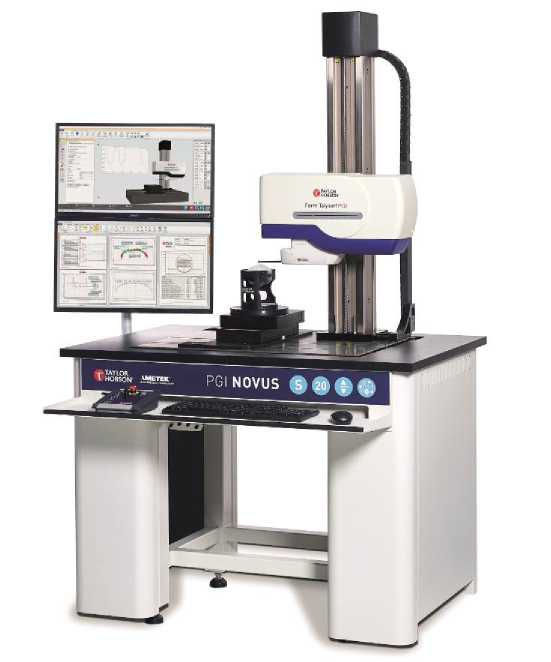

Рисунок 3 - Общий вид приборов модификации Form Talysurf PGI Novus
Рисунок 4 - Общий вид приборов модификации Form Talysurf Laser
Рисунок 5 - Общий вид приборов модификации Form Talysurf PGI Optics
Модель прибора указана на корпусе.
Модель прибора и заводской (серийный) номер в формате цифрового или буквенноцифрового обозначения наносится на корпус прибора в виде наклейки.
Пломбирование приборов от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.
Корпус средства измерений может быть окрашен в цвета по заказу заказчика.
Программное обеспечение
Приборы имеют в своем составе программное обеспечение (ПО) Ultra и (или) Metrology 4.0, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Ultra |
Metrology 4.0 |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.0 |
20.0 |
|
Цифровой идентификатор ПО |
_ | |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Вычислительный алгоритм программ расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. Программы блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Защитой ПО является лицензионный файл, привязанный к МАС-адресу сетевой карты процессорного блока компьютера, что позволяет предотвратить неавторизованное использование ПО на другом компьютере.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
Intra |
i-series PRO |
PGI Novus |
Laser |
PGI Optics |
|
Диапазон измерений по оси Z, мм1) 2) |
от 0 до 1 |
от 0 до 1 от 0 до 2 от 0 до 5 |
от 0 до 10 от 0 до 15 от 0 до 20 |
от 0 до 10 |
от 0 до 8 от 0 до 14 |
|
Диапазон перемещений щупа по оси X, мм1) |
от 0 до 50 |
от 0 до 60 от 0 до 120 от 0 до 200 |
от 0 до 120 от 0 до 200 |
от 0 до 120 от 0 до 200 |
от 0 до 100 от 0 до 150 от 0 до 200 |
|
Пределы допускаемой погрешности измерений шероховатости по параметрам Ra, Rz2) |
±(4 нм + 2%) | ||||
|
Измеряемые параметры шероховатости |
Ra, Rz, Rp, RSm, R3y, R3z, Rc, Rda, Rdc, Rdq, RHSC, Rku, Rln, Rlo, Rlq, Rmr, Rplmax, Rpc, Rq, RS, Rsk, Rt, Rv, Rvo, Rvlmax, Rz(JIS), Rzlmax, A1, A2, Mr1, Mr2, Rk, Rpk, Rvk, Wa, Wc, Wda, Wdc, Edq, WHSC, Wku, Wln, Wlo, Wlq, Wmr(c), Wmr, Wp, WPc, Wq, WS, Wsk, WSm, Wt, Wv, Wvo, Wz, Pp, Pv, Pz, Pc, Pt, Pa, Pq, Psk, Pku, Psm, Pdq, R+W параметры | ||||
|
Допускаемое отклонение от прямолинейности перемещения по оси X на всей длине, мкм2) |
0,3 |
0,15 | |||
|
Пределы допускаемой абсолютной погрешности измерений отклонения формы дуги окружности, мкм2) |
0,25 | ||||
|
Пределы допускаемой погрешности измерений радиуса2) |
±0,04% (от 10 до 22 мм) ±0,08% (св. 22 до 100 мм) |
±1,3 мкм (от 0,1 до 10 мм) ±(0,5 + R/10) мкм (св. 10 мм) где R - измеряемый радиус в мм | |||
|
1) - в зависимости от заказа; 2) - при использовании стандартного щупа | |||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
Intra |
i-series PRO |
PGI Novus |
Laser |
PGI Optics |
|
Тип датчика |
индуктивный |
фазовый шкальный интерферометр | |||
|
Используемые фильтры |
2CR ИСО, 2CR фазокорректированный, Гауссовый, двойной Г ауссовый, сплайн, робастный Г ауссовый | ||||
|
Скорость измерений (переключаемая), мм/с |
0,25 до 2,0 | ||||
|
Измерительное усилие (регулируемое), мН |
от 0,5 до 1,0 | ||||
|
Номинальный радиус закругления щупа, мкм |
2 | ||||
|
Параметры электрического питания (от внешней сети): - напряжение переменного тока, В - частота переменного тока, Г ц |
от 190 до 240 50/60 | ||||
|
Масса, кг, не более |
4,9 |
233 |
420 |
420 |
420 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
5851) 1161) 1601) |
2117 1180 825 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсата), %, не более |
от +18 до +22 75 | ||||
|
1) - без учета колонны и гранитного основания | |||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации приборов типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов |
Form Talysurf1) 2) |
1 шт. |
|
Стандартный щуп |
- |
1 шт. |
|
Персональный компьютер (ПК) |
- |
1 шт. |
|
Программное обеспечение, установленное на ПК, копия на CD или USB носителях |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) - обозначение определяется модификацией прибора; 2) - модификация и количество опций зависит от заказа | ||
Сведения о методах измерений
приведены в разделе «Измерение» руководства по эксплуатации приборов.
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
Стандарт предприятия Taylor Hobson Ltd. «Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf».
