88045-23: НОЛ.08 Трансформаторы напряжения - Производители, поставщики и поверители

Трансформаторы напряжения НОЛ.08

Номер в ГРСИ РФ: 88045-23
Категория: Трансформаторы
Производитель / заявитель: ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург
Скачать
88045-23: Описание типа СИ Скачать 125.7 КБ
88045-23: Методика поверки Скачать 43.5 КБ
Нет данных о поставщике
Трансформаторы напряжения НОЛ.08 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы напряжения НОЛ.08 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру 88045-23
Наименование Трансформаторы напряжения
Модель НОЛ.08
Срок свидетельства (Или заводской номер) 100, 195, 218, 278, 293, 294, 295, 296, 297, 412, 425, 426, 732, 742, 936, 990, 1110, 1111, 1112, 1377, 1400, 1973, 2059, 2258, 2503, 2939, 2941, 2961, 3077, 3593, 3639, 4021, 4130, 5067, 5122, 5145, 10427,23817, 23855, 24116, 24124, 24125, 24637, 24638
Производитель / Заявитель

ОАО "Свердловский завод трансформаторов тока", г. Екатеринбург

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Актуальность информации 17.11.2024

Поверители

Скачать

88045-23: Описание типа СИ Скачать 125.7 КБ
88045-23: Методика поверки Скачать 43.5 КБ

Описание типа

Назначение

Трансформаторы напряжения НОЛ.08 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Трансформаторы выполнены однофазными двухобмоточными или трехобмоточными с незаземляемыми выводами. Магнитопровод стержневого типа, намотан из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически. Внутри расположена вторичная обмотка.

Первичная обмотка состоит из двух секций, соединенных между собой. Поверх каждой секции уложены экраны, которые соединены с высоковольтными выводами. Экраны служат для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения.

Вторичная обмотка предназначена для измерения, учета электроэнергии и питания цепей защиты.

Обмотки с магнитопроводом залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.

К трансформаторам данного типа относятся трансформаторы напряжения НОЛ.08 с серийными №№ 100, 195, 218, 278, 293, 294, 295, 296, 297, 412, 425, 426, 732, 742, 936, 990, 1110, 1111, 1112, 1377, 1400, 1973, 2059, 2258, 2503, 2939, 2941, 2961, 3077, 3593, 3639, 4021, 4130, 5067, 5122, 5145, 10427,23817, 23855, 24116, 24124, 24125, 24637, 24638.

Трансформаторы напряжения расположены на территории подстанций ООО «Башкирэнерго».

Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.

Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

Пломбирование трансформаторов не предусмотрено.

Общий вид трансформаторов представлен на рисунке 1.

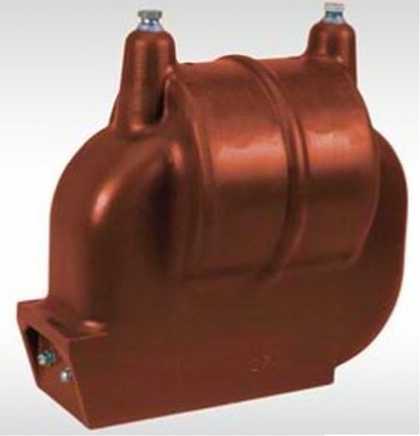

Рисунок 1 - Общий вид трансформаторов напряжения НОЛ.08

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

сер. №№ 100, 195, 218, 278, 293, 294, 295, 296, 297, 412, 425, 426, 732, 742, 936, 990, 1110, 1111, 1112, 1377, 1400, 1973, 2503, 2939, 2941, 2961, 3077, 3639, 4021, 5122, 5145, 10427, 23817

сер. №№ 2059, 2258, 3593, 4130, 5067, 23855, 24116, 24124, 24125, 24637, 24638

Номинальное напряжение первичной обмотки, кВ

6

10

Номинальное напряжение вторичной обмотки, В

100

100

Класс точности вторичной обмотки

0,5

0,5

Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В*А

50

75

Предельная мощность, В* А

400

630

Номинальная частота напряжения сети, Г ц

50

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

от -35 до +35

Знак утверждения типа

на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

НОЛ.08

44 шт.

Паспорт

-

44 экз.

Формуляр

-

44 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор напряжения НОЛ.08. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 27 декабря 2019 г. № 3389 «Об утверждении Государственного первичного специального эталона единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
