Система измерений количества и показателей качества нефти № 802
| Номер в ГРСИ РФ: | 88057-23 |
|---|---|
| Производитель / заявитель: | ОАО "Нижневартовское нефтегазодобывающее предприятие", г.Нижневартовск |
Система измерений количества и показателей качества нефти № 802 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 88057-23 | |||||||||
| Наименование | Система измерений количества и показателей качества нефти № 802 | |||||||||
| Приказы |
№1569 от
05.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 89f281d1-504d-16de-66ba-2b501c2e8ad8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ННК – ННП», РОССИЯ, 628616, Ханты-Мансийский автономный округ – Югра, г. Нижневартовск, ул. Ленина, д. 17/П
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88057-23: Описание типа
2023-88057-23.pdf
|
Скачать | 725.6 КБ | |
|
88057-23: Методика поверки
2023-mp88057-23.pdf
|
Скачать | 1.6 MБ | |
|
88057-23: Описание типа
2025-88057-23.pdf
Файл устарел
|
Скачать | 350.8 КБ | |
|
88057-23: Описание типа
2023-88057-23-1.pdf
Файл устарел
|
Скачать | 725.6 КБ | |
|
88057-23: Методика поверки
2023-mp88057-23-1.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
88057-23: Описание типа
2025-88057-23-1.pdf
|
Скачать | 350.8 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 802 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Описание
Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей объёмного расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объёмной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) блок измерительных линий (БИЛ);
2) блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти;
3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
В состав СИКН входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 100 мм, мод. 100-300 |
БИЛ |
15427-01 |
|
Преобразователи измерительные к датчикам температуры 644 |
БИЛ |
14683-00 |
|
Преобразователи измерительные 644 |
БИЛ, БИК |
14683-04 |
|
Термопреобразователи сопротивления платиновые 65 |
БИЛ, БИК |
22257-01 22257-05 |
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
БИЛ, БИК |
77963-20* |
|
Датчики температуры 644 |
БИЛ, БИК |
39539-08 |
|
Датчик температуры ТСПТ Ex |
БИЛ, БИК |
75208-19* |
|
Преобразователи давления измерительные 3051 мод. 3051TG |
БИЛ, БИК |
14061-99 14061-04 14061-10 |
|
Преобразователи давления измерительные АИР-20/М2 |
БИЛ, БИК |
63044-16* |
|
Влагомеры нефти поточные УДВН-1пм |
БИК |
14557-10 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-06 |
|
Счетчики жидкости турбинные CRA/MRT 97 |
БИК |
22214-01 |
|
Комплексы измерительно-вычислительные ИМЦ-03 |
СОИ |
19240-11 |
|
Примечания 1) Средства измерений помеченные * находятся в резерве. При необходимости средства измерений эксплуатирующиеся в составе СИКН могут быть заменены на находящиеся в резерве. 2) В состав СИКН входят показывающие средства измерений давления и температуры нефти утверждённых типов. | ||
СИКН обеспечивает выполнение следующих функций:
- вычисление массы «брутто» нефти;
- вычисление массы «нетто» нефти;
- измерение технологических параметров (температуры и давления);
- измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей расхода поточных плотномеров и влагомеров на месте эксплуатации без прекращения учётных операций;
- отбор объединённой пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.
Место расположения СИКН, заводской номер 802: пункт подготовки и сбора нефти (ППСН) Ван-Ёганского месторождения АО «ННК - ННП». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер в виде цифрового обозначения нанесён типографским способом на информационную табличку установленную перед входом СИКН. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1.

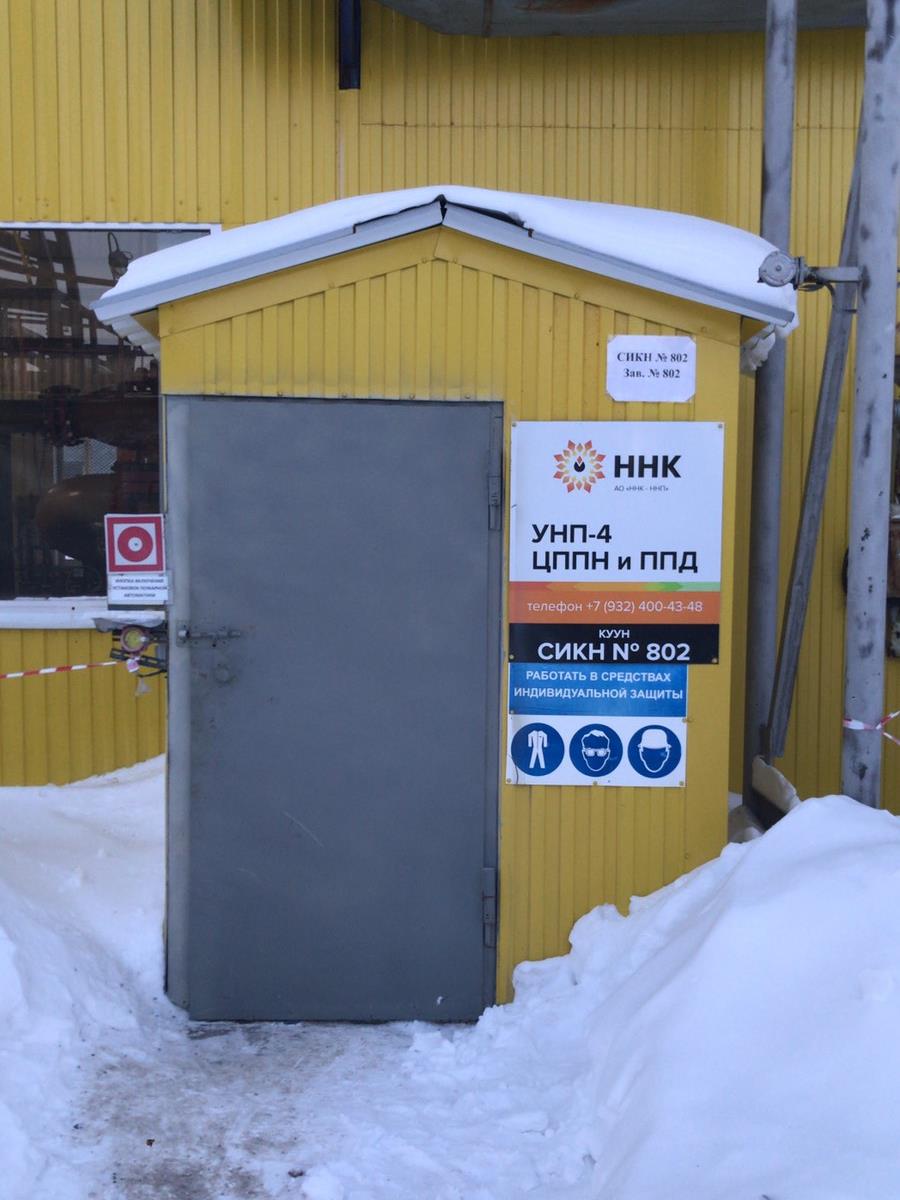

Рисунок 1 - Общий вид СИКН

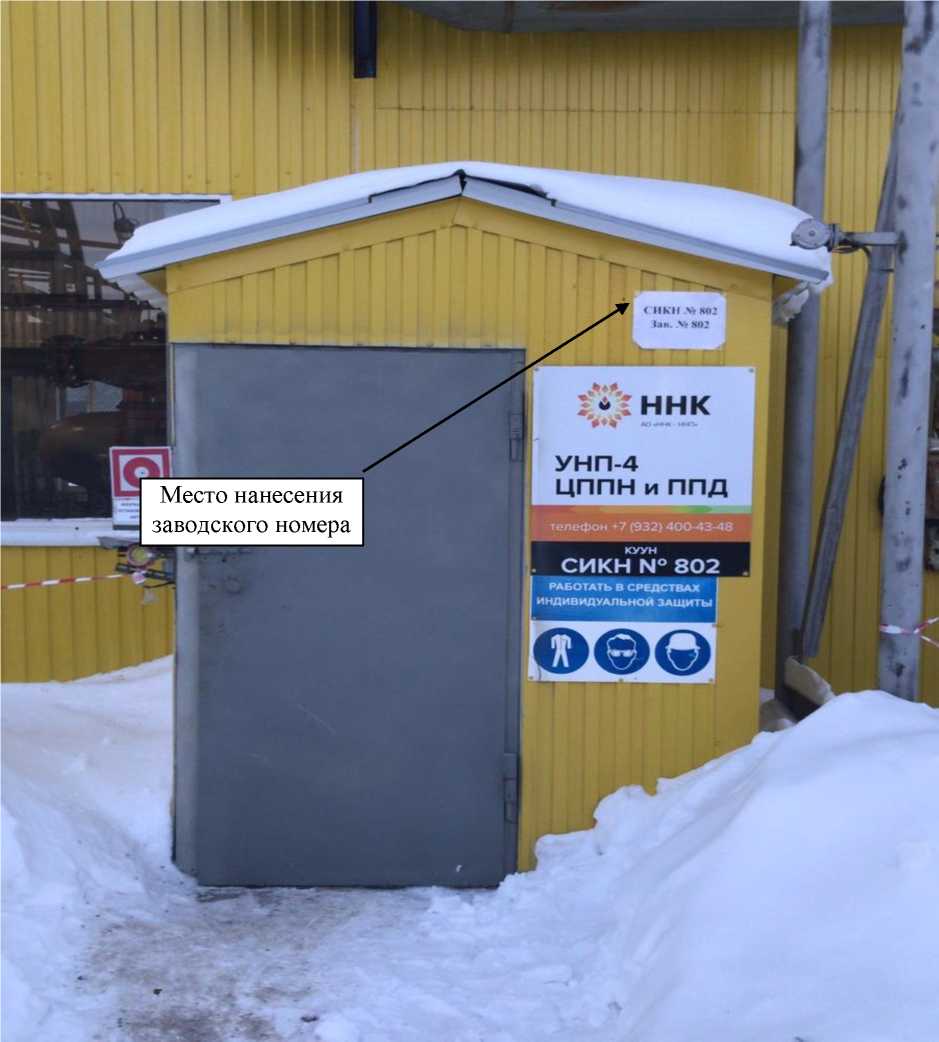

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного ИМЦ-03 и АРМ оператора СИКН.
Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ПО ИВК |
ПО АРМ оператора |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
342.01.01 |
2.3.1.1 |
|
Цифровой идентификатор ПО |
1FEEA203 |
B6D270DB |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объёмного расхода нефти, м3/ч |
от 80 до 720 |
|
Пределы допускаемой относительной погрешности измерения: - массы брутто нефти, % - массы нетто нефти, % |
± 0,25 ± 0,35 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочих, 1 резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - температура, °С - давление в измерительной линии, МПа - плотность обезвоженной дегазированной нефти при температуре плюс 20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа, не более - кинематическая вязкость при температуре сдачи нефти, мм2/с, не более |
от +5 до +40 от 0,3 до 5,0 от 800 до 950 1 0,05 900 66,7 40 |
|
- содержание свободного газа |
не допускается |
|
Условия эксплуатации: Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ-оператора |
от +5 до +30 от +15 до +25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Система измерений количества и показателей качества нефти № 802 |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1908/2025 «Масса нефти. Методика измерений системой количества и показателей качества нефти № 802», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1908/01.00248-2014/2025 от 09.04.2025 г.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении
перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1)
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
