Счётчики электрической энергии однофазные многофункциональные ТЕ1
| Номер в ГРСИ РФ: | 88062-23 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "ИЭК ХОЛДИНГ", Московская обл., г. Подольск |
Счётчики электрической энергии однофазные многофункциональные ТЕ1 (далее -счетчики) предназначены для измерений и учета активной и реактивной электрической энергии в прямом и обратном направлениях в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, измерений хода часов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88062-23 |
| Наименование | Счётчики электрической энергии однофазные многофункциональные |
| Модель | ТЕ1 |
| Срок свидетельства (Или заводской номер) | 27.01.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ИЭК ХОЛДИНГ" (ООО "ИЭК ХОЛДИНГ"), Московская область, г. Подольск
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 5068 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 5068 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 88062-23: Описание типа СИ | Скачать | 1.9 MБ | |
| 88062-23: Методика поверки | Скачать | 7.2 MБ |
Описание типа
Назначение
Счётчики электрической энергии однофазные многофункциональные ТЕ1 (далее -счетчики) предназначены для измерений и учета активной и реактивной электрической энергии в прямом и обратном направлениях в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, измерений хода часов.
Описание
Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и силы переменного тока с последующим вычислением микроконтроллером активной и реактивной электрической энергии, а также других параметров сети: среднеквадратических (действующих) значений фазного напряжения переменного тока и силы переменного тока (фазного тока и тока нейтрали), активной, реактивной и полной электрической мощности.
Счётчики предназначены также для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.
Область применения - учет электроэнергии в бытовом секторе, на промышленных предприятиях, объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).
Конструктивно счётчики имеют в своем составе: датчики тока (шунт и трансформатор тока), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, температуры внутри счётчика.
В состав счётчиков, в зависимости от исполнения, могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потреблённой электрической энергии, оптический порт для локального съёма показаний, реле управления нагрузкой.
Для передачи результатов измерений и информации в измерительные системы, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:
- радиоинтерфейс (радиомодуль SRD, опционально, в том числе, в виде сменного модуля);
- интерфейс оптического типа (оптический порт, опционально);
- интерфейс передачи данных PLC (опционально);
- интерфейс передачи данных RS-485 (опционально);
- интерфейс GSM/GPRS (опционально, в том числе, в виде сменного модуля);
- интерфейс LTE (опционально, в том числе, в виде сменного модуля);
- интерфейс Wi-Fi (опционально, в том числе, в виде сменного модуля);
- интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);
- импульсное выходное устройство оптическое;
- импульсное выходное устройство электрическое.
Счётчики должны осуществлять учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт должен осуществляться нарастающим итогом, раздельно для потреблённой и генерируемой энергии, для активной энергии - нарастающим итогом суммарно и раздельно по тарифам (с количеством тарифов до четырех, (до восьми опционально), для реактивной энергии - нарастающим итогом суммарно и раздельно по тарифам (с количеством тарифов до четырех, (до восьми опционально) в соответствии с задаваемыми условиями тарификации.
Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам:
- текущую дату и время;
- параметры сети;
- параметры тарификации;
- текущие значения электрической мощности;
- текущие значения потребленной электроэнергии;
- заводские параметры (заводской номер, идентификационные данные программного обеспечения);
- текущие значения напряжения батареи;
- технологическую информацию (настройки интерфейсов).
Счетчики относятся к семейству TORESCO и выпускаются в двух модификациях: ТЕ101 и ТЕ102, отличающихся конструктивным исполнением корпуса и различных исполнениях в соответствии со структурной схемой.
Структура условного обозначения возможных исполнений счетчиков:
TEI XX XX - X(XXX) - xxxx - xxxxxx
--------Тип интерфейсов связи:
О - оптический порт;
RS. RS2 - RS-485. 2XRS-485;
F - Радпопнтерфейс 433 МГц;
F2 - Радпопнтерфейс 868 МГц;
F3 - Радпоинтерфепс LoRaWAN;
F4 - Радпоинтерфепс ZigBee;
P-G3PLC;
G - GSMGPRS;|
G2 - DUAL SIM GSM GPRS;
G3-LTE/4G;
G4-NBIoT.
------------------Наличие:
N - измерительный элемент в цепи нейтрали:
R - реле управления нагрузкой;
L - подсветка ЖКН:
С - протокол СПОДЭС.
-----------------------------Ток базовый (максимальный). А:
5(60), 5(80). 5(100).
--------------------------------------Класс точности по активной и реактивной энергии: 1/1.
---------------------------------------------Тип корпуса:
01 - габарит 1;
02 - габарит 2.
-----------------------------------------------Тип счетчика ТЕ (однофазный).
Счетчики выпускаются под торговой маркой «IEK».
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.
сподэс
S Россия
ыы
UU
ГОСТ 31819.21 2012 Ф
TORESCO
ТЕ1011/1-5(100 >-NRLC-ORS
230 V 5(100) Л 50 Hz IPS1
Место нанесения знака утверждения типа
Место нанесения заводского номера
Пломба с нанесением знака поверки

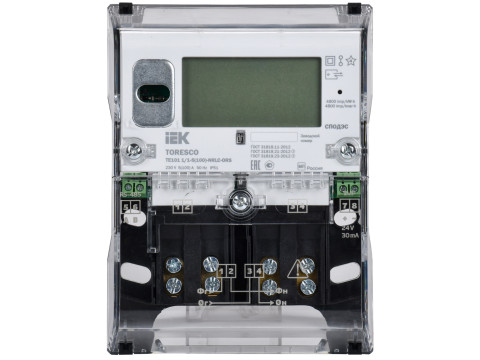

Рисунок 1 - Общий вид счетчиков модификации ТЕ101 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
□SSQ
230 V 5(100) A 50 Hz
СП0ДЭС
|мп| Россия
imp/kW-h
imp/kvar-h
TORESCO
TE102 1/1-5(100)-NRLC*ORS
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки

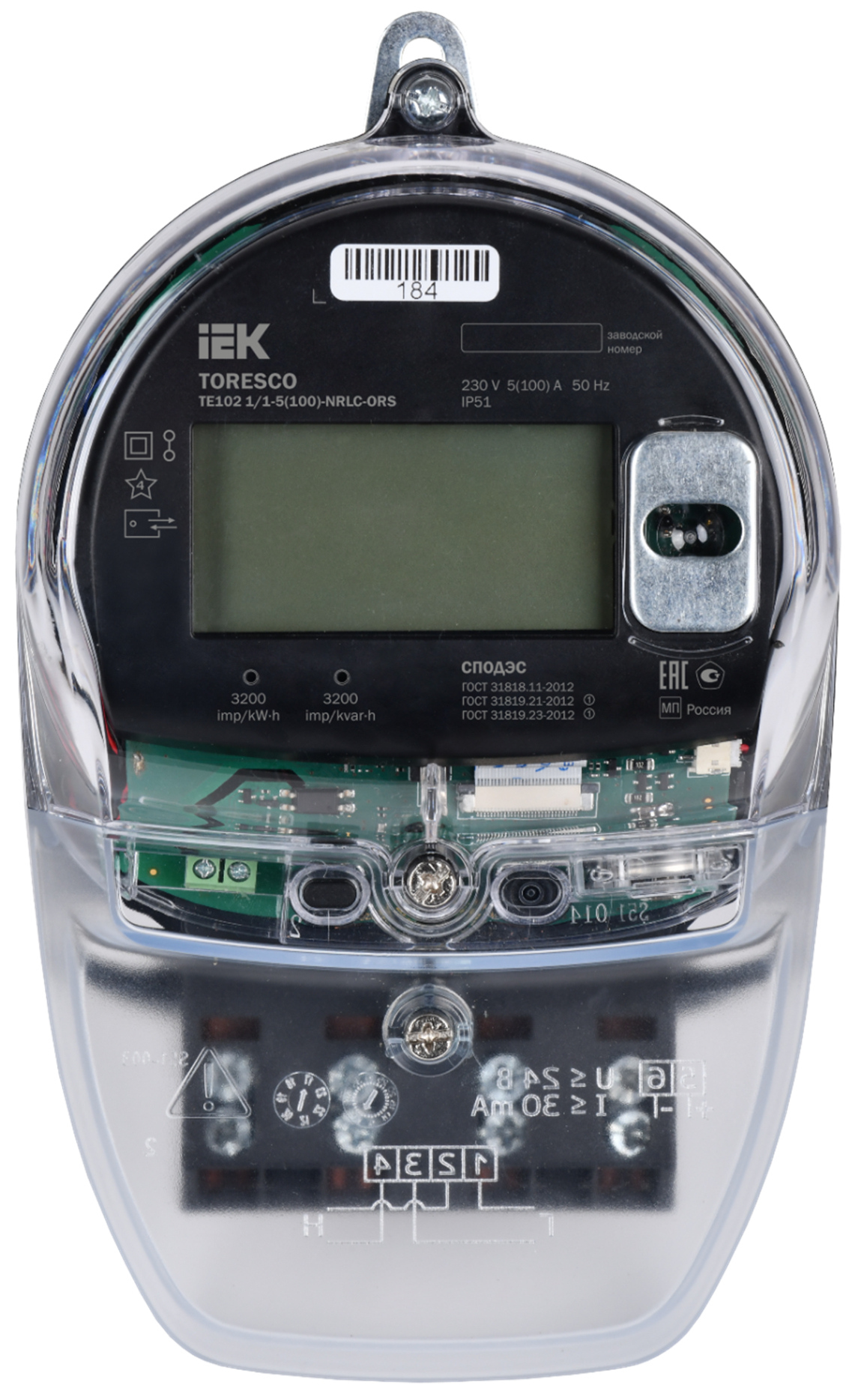

Рисунок 2 - Общий вид счетчиков модификации ТЕ102 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Цвет корпуса счетчиков может отличаться и может быть белым, серым и черным или их комбинацией.
Программное обеспечение
Встроенное программное обеспечение счетчиков (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейс. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные |
Значение | |
|
Для модификации |
Для модификации TE102 | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
154.0.0.1 |
162.5.1.1 |
|
Цифровой идентификатор ПО |
0xE78719A5 |
0x1150B781 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
Базовый ток Iб, А |
5 |
|
Максимальный ток Iмакс, А |
60; 80; 100 |
|
Номинальное фазное напряжение Uном, В |
230 |
|
У становленный рабочий диапазон напряжения, В |
от 0,9^ Uном до 1,1 Uном |
|
Номинальная частота сети переменного тока , /ном, Г ц |
50 |
|
Класс точности счетчиков при измерении активной электрической энергии и активной и полной электрической мощности по ГОСТ 31819.21-20121) |
1 |
|
Класс точности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности по ГОСТ 31819.23-20122) |
1 |
|
Диапазон измерений среднеквадратических (действующих) значений фазного напряжения переменного тока, В |
от 0,9 • Uном до 1,1 Uном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических (действующих) значений фазного напряжения переменного тока, % |
±1,5 |
|
Диапазон измерений среднеквадратических (действующих) значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,05-1б до Iмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических (действующих) значений силы переменного тока (фазного тока и тока нейтрали), %: - в диапазоне 0,05 -Iб < I < 0,1 -Iб - в диапазоне 0,1 -Iб < I < Iмакс |
±1,5 ±1,0 |
|
Стартовый ток (чувствительность), А, не более |
±0,004^ Iб |
|
Постоянная счетчика, имп./(кВт^ч) (имп./(квар^ч)) |
3200; 4800 |
|
Ход часов в нормальных условиях измерений, с/сут, не более |
±1,0 |
|
Ход часов в рабочих условиях измерений, с/сут, не более |
±5,0 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +21 до +25 от 30 до 80 |
|
1) Диапазон измерений активной и полной электрической мощности, характеристики точности при измерении активной и полной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; | |
|
Характеристика |
Значение |
|
2) Диапазон измерений реактивной электрической мощности, характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков | |
|
класса точности 1 по ГОСТ 31819.23-2012. | |
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение |
|
Диапазон индикации частоты переменного тока, Г ц |
от 47,5 до 52,5 |
|
Потребляемая полная (активная) мощность, В^А (Вт), не более: - по цепи напряжения - по цепи тока |
10 (2) 4 |
|
Габаритные размеры (высота^длина^ширина), мм, не более: - для модификации TE101 - для модификации TE102 |
116x152x48 120x210x73 |
|
Масса, кг, не более: - для модификации TE101 - для модификации TE102 |
0,9 0,8 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +35 °С, %, не более |
от -40 до +70 98 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP51 |
|
Средняя наработка на отказ, ч |
320000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счётчика любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик электрической энергии однофазные многофункциональные ТЕ |
- |
1 шт. |
|
Элемент питания1) |
- |
1 шт. |
|
Паспорт |
TR.TE1.001.1 |
1 экз. |
|
Руководство по эксплуатации2) |
TR.TE1.001 |
1 экз. |
|
У паковка (индивидуальная)3) |
- |
1 экз. |
|
Программное обеспечение2) |
- |
1 шт. |
|
1) В составе счётчика. 2) Доступно на сайте изготовителя 3) По требованию заказчика допускается отгрузка счётчиков в транспортной таре. | ||
Сведения о методах измерений
приведены в разделе №3 «Устройство и работа» руководства по эксплуатации TR.TE1.001.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1 - 10-1 до 1 •Ю6 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.63-006-83135016-2022 «Счётчики электрической энергии однофазные многофункциональные TE1».
