Копры маятниковые PIT
Номер в ГРСИ РФ: | 88064-23 |
---|---|
Категория: | Копры |
Производитель / заявитель: | Фирма "Shenzhen WANCE Testing Machine Co., Ltd.", Китай |
Копры маятниковые PIT (далее - копры) предназначены для измерения энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлических, полимерных и керамических материалов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 88064-23 |
Наименование | Копры маятниковые |
Модель | PIT |
Срок свидетельства (Или заводской номер) | 27.01.2028 |
Производитель / Заявитель
Shenzhen Wance Testing Machine Co., Ltd., Китай
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Актуальность информации | 15.12.2024 |
Поверители
Скачать
88064-23: Описание типа СИ | Скачать | 1.2 MБ | |
88064-23: Методика поверки | Скачать | 4.4 MБ |
Описание типа
Назначение
Копры маятниковые PIT (далее - копры) предназначены для измерения энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлических, полимерных и керамических материалов.
Описание
Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. Энергия, затраченная на разрушение образца, определяется как разность между значениями потенциальной энергии маятника до удара и после разрушения образца.
Конструктивно копры состоят из станины с вертикальной стойкой, на которой закреплены: ось вращения, пусковое устройство, удерживающее маятник во взведенном положении, маятников, аналогового и цифрового отсчетного устройства (сенсорный экран). На оси вращения расположен шкальный механизм с аналоговой шкалой и цифровое отсчетное устройство (сенсорный экран), которые показывают величину затраченной энергии при разрушении образца в джоулях и/или датчик угла отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъема маятника после воздействия на образец. Информация, полученная с датчика угла отклонения, обрабатывается и отображается на дисплее цифрового отсчетного устройства (сенсорный экран) и/или персонального компьютера. В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Копры оснащены электромеханическим приводом подъема маятника. На ось вращения могут устанавливаться съемные молоты с дополнительно монтируемыми грузами, что обеспечивает получение номинальной энергии 150, 300, 450, 600 и 750 Дж.
Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.
Цифровое отсчетное устройство (сенсорный экран) и/или персональный компьютер предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений.
Копры маятниковые PIT выпускаются в девяти модификациях: PIT452D-2, PIT452D-3, PIT452D-4, PIT452G-2, PIT452G-3, PIT452G-4, PIT752H-2, PIT752H-3, PIT752H-4, которые различаются между собой внешним видом, системой управления и индикации показаний, метрологическими и техническими характеристиками.
Также модификации копров могут быть укомплектованы механизмами автоматической подачи образцов, механизмами поднятия маятника, защитным кожухом с системой блокировки спуска маятника, устройствами управления и вычисления, различными маятниками с дополнительными грузами и приспособлениями для крепления образца. Обеспечивается блочномодульным дооснащением основной поставки.
Структура условного обозначения копров: PITxxxX-Y,
где: xxxX - вид исполнения:
- 452D - двухстоечный маятниковый копер с автоматическим подъемом маятника после испытания на заданный угол. Имеет С-образный маятник с номинальными значениями потенциальной энергии маятника, равными 150, 300, 450 Дж. Заданный угол взвода не изменяется. Имеет сортировочную конвейерную ленту для сортировки отбракованных образцов по заданному критерию и извлечения их из огражденной зоны. Зона испытания полностью покрыта защитным кожухом, состоящим с лицевой стороны из акрилового стекла, с тыльной -перфорированного стального листа. По требованию заказчика кожух может быть заменен на ограждение из конструкционного алюминиевого профиля с встроенными панелями из акрилового стекла с открывающимися боковыми створками для замены маятника или обслуживания оборудования. Имеет две небольших двери: лицевая - для загрузки образцов, тыльная - для обслуживания. Копер применяется при испытаниях по методу Шарпи;
- 452G - одностоечный маятниковый копер с автоматическим подъемом маятника после испытания на заданный угол. Имеет U-образный маятник с номинальными значениями потенциальной энергии маятника: 150, 300, 450 Дж (с установкой дополнительных грузов на маятник 300 Дж для повышения потенциальной энергии до 450 Дж). Заданный угол взвода может изменяется на значение, определяемое пользователем с пересчетом потенциальной энергией удара. Зона испытания, полностью покрытая защитным кожухом, выполнена из конструкционного алюминиевого профиля с встроенными панелями из акрилового стекла с открывающимися боковыми створками для замены маятника или обслуживания оборудования; в некоторых комплектациях акриловое стекло может дублироваться перфорированным стальным листом. Имеет две небольших двери: лицевая - для загрузки образцов, тыльная - для обслуживания. Копер применяется при испытаниях по методу Изода;
- 752H - двухстоечный маятниковый копер с автоматическим подъемом маятника после испытания на заданный угол. Имеет С-образный маятник с номинальными значениями потенциальной энергии маятника: 300, 450, 600, 700 Дж. На маятники с потенциальной энергией 300 и 600 Дж требуется установка дополнительных грузов для повышения потенциальной энергии до 450 и 750 Дж, соответственно. Заданный угол взвода может изменяется на значение, определяемое пользователем с пересчетом потенциальной энергией удара. Имеет сортировочную конвейерную ленту для сортировки отбракованных образцов по заданному критерию и извлечению их из огражденной зоны. Зона испытания, полностью покрытая защитным кожухом, выполнена из конструкционного алюминиевого профиля с встроенными панелями из акрилового стекла с открывающимися боковыми створками для замены маятника или обслуживания оборудования, в некоторых комплектациях акриловое стекло может дублироваться перфорированным стальным листом. Имеет две небольших двери: лицевая - для загрузки образцов, тыльная - для обслуживания. Применяется при испытаниях по методу Шарпи.
Y - вид устройства регистрации:
- 2 - оснащен аналоговой шкалой и сенсорным экраном управления;
- 3 - оснащен аналоговой шкалой и сенсорным экраном управления, а также комплектуется персональным компьютером для управления испытаниями;
- 4 - оснащен аналоговой шкалой и сенсорным экраном управления, а также комплектуется персональным компьютером для управления испытаниями с дополнительным модулем программного обеспечения, который обеспечивает расширенные возможности оператора, такие как редактирование протоколов и добавление переменных (например, под модернизацию с автоподачей образцов и их охлаждением, таких как время выдержки образца, температура образца, а также графическое отображение результатов).

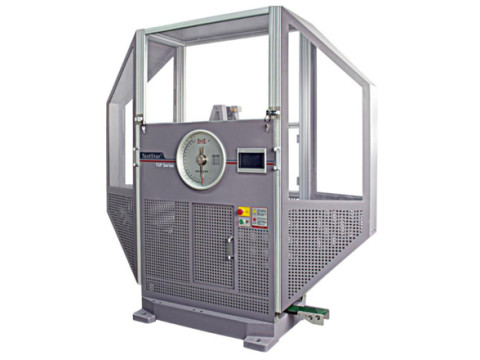

Общий вид копров маятниковых PIT и маркировочной наклейки показаны на рисунках 1-4.

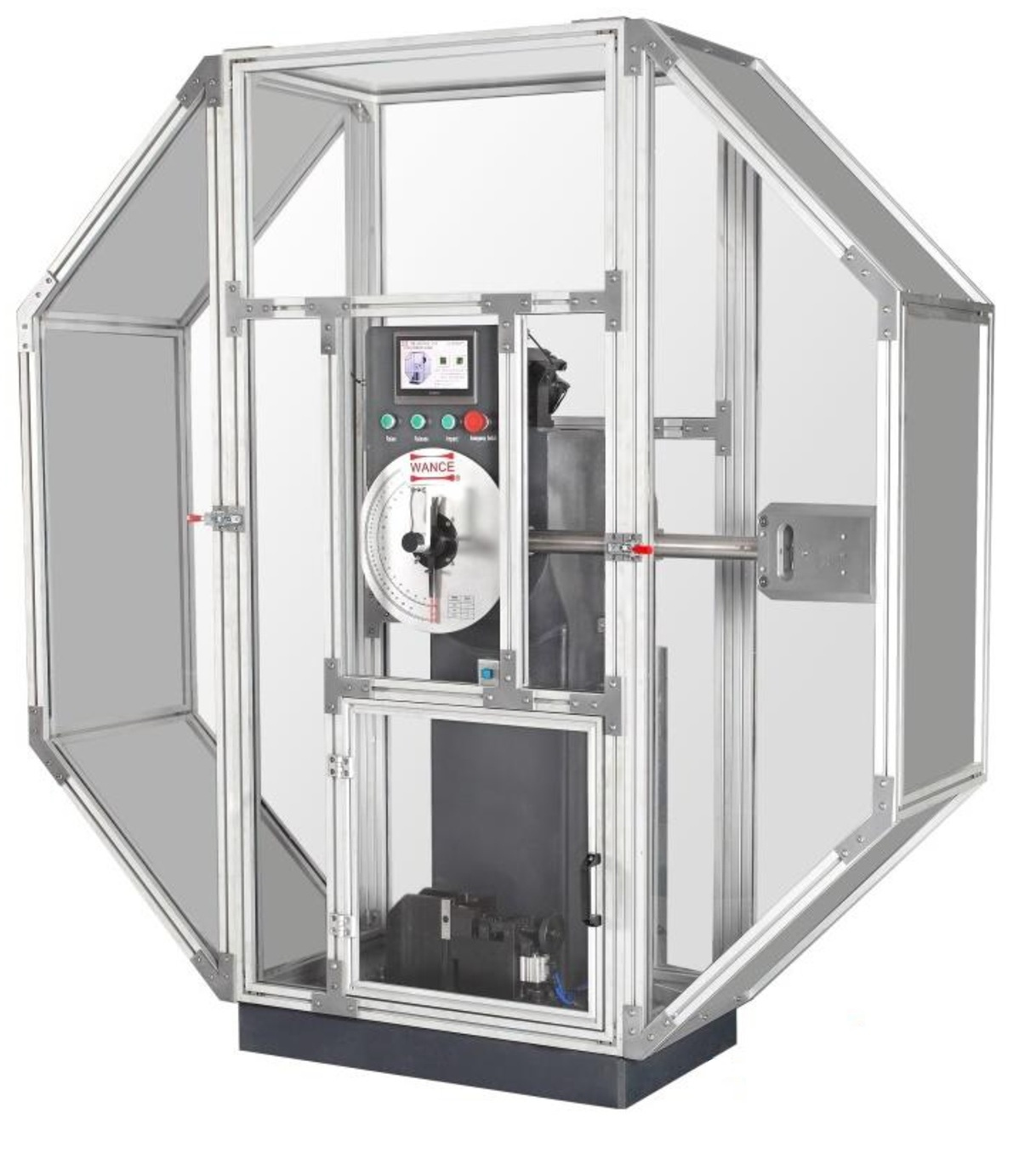

Рисунок 1 - Общий вид копров маятниковых PIT модификаций PIT452D-2, PIT452D-3, PIT452D-4

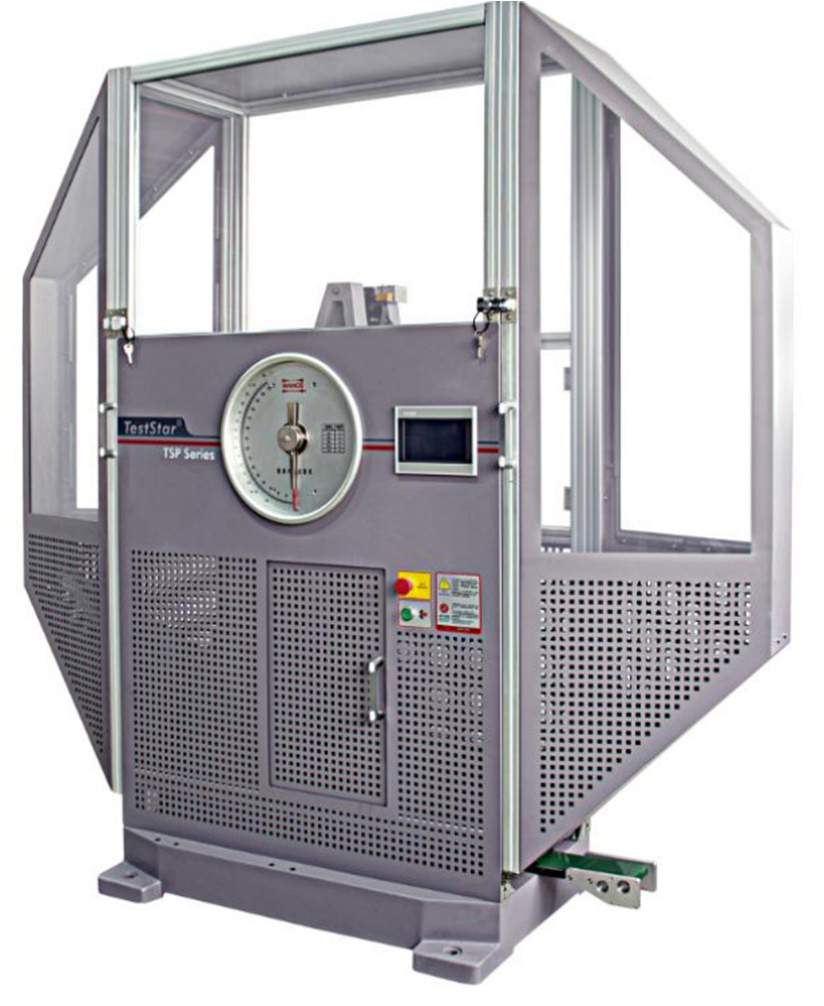

Рисунок 2 - Общий вид копров маятниковых PIT модификаций PIT452G-2, PIT452G-3, PIT452G-4
Рисунок 3 - Общий вид копров маятниковых PIT модификаций PIT752H-2, PIT752H-3, PIT752H-4
Рисунок 4 - Общий вид маркировочной наклейки копров маятниковых PIT
Заводской номер копров в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на электрическом шкафу в задней части копра.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации копры не предусматривают внешних механических или электронных регулировок. Пломбирование копров не производится. Ограничение доступа к узлам обеспечено конструкцией крепежных винтов, которые могут быть сняты только при наличии специальных ключей.
Программное обеспечение
Копры имеют встроенное метрологически значимое программное обеспечение (далее -ПО) ВПО, предназначенное для обработки результатов измерений, отображения, сохранения и печати результатов измерений.
ПО «TestPilot_PIT», устанавливаемое на персональный компьютер, используется для управления функциональными возможностями копров, обработки и отображения результатов измерений, хранения и передачи результатов измерений, а также пост-обработки измеренных данных.
ПО защищены от несанкционированного доступа ключом электронной защиты.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Вид цифрового отсчетного устройства |
Сенсорный экран |
ПК | ||
Модификации |
PITxxxD-Y |
PITxxxG-Y |
PITxxxH-Y |
PITxxxX-3, PITxxxX-4 |
Идентификационное наименование ПО |
ВПО |
TestPilot_PIT | ||
Номер версии (идентификационный номер ПО), не ниже |
PIT_D.S.V4.1.2 |
PIT_G.S.V4.1.1 |
PIT_H.S.V4.1.2 |
2.0 |
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование |
Значение | ||||||
Модификация |
PIT452D-Y |
PIT452G-Y |
PIT752H-Y | ||||
Наибольший запас потенциальной энергии копра, Дж |
450 |
750 | |||||
Номинальное значение потенциальной энергии маятника*, Дж |
150 |
300 |
450 |
300 |
450 |
600 |
750 |
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±1,0 |
Продолжение таблицы 2
Наименование |
Значение | ||||||
Модификация |
PIT452D-Y |
PIT452G-Y |
PIT752H-Y | ||||
Диапазоны измерений энергии, Дж |
от 15 до 120 |
от 30 до 240 |
от 45 до 360 |
от 30 до 240 |
от 45 до 360 |
от 60 до 480 |
от 75 до 600 |
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
±1,5 |
±3,0 |
±4,5 |
±3,0 |
±4,5 |
±6,0 |
±7,5 |
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
0,5 | ||||||
Скорость движения маятника в момент удара при испытании, м/с |
5,24 ± 0,5 | ||||||
* - Номинальное значение потенциальной энергии маятника указано в паспорте и зависит от заказа потребителя. |
Таблица 3 - Основные технические характеристики
Наименование |
Значение | ||
Модификация |
PIT452D-Y |
PIT452G-Y |
PIT752H-Y |
Габаритные размеры, мм, не более: - длина - ширина - высота |
2185 835 2100 |
1960 680 2000 |
1960 680 2000 |
Масса, кг, не более |
900 |
800 |
800 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +35 80 | ||
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
400+24-40 50±1 |
230+14-23 50±1 |
230+14-23 50±1 |
Потребляемая мощность копра, кВт, не более |
1,5 |
0,8 |
1,1 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Копер маятниковый PIT |
- |
1 шт. |
Защитное ограждение |
- |
1 шт. |
Персональный компьютер с ПО* |
- |
1 шт. |
Комплект кабелей соединительных |
- |
1 шт. |
Комплект маятников* |
- |
1 комплект |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
* - по заказу потребителя |
Сведения о методах измерений
Приведены в:
- раздел 4 «Проведение испытаний» «Маятниковый копер PITxxxH. Руководство по эксплуатации»;
- раздел 5 «Проведение испытаний» «Маятниковый копер PITxxxG. Руководство по эксплуатации»;
- раздел 4 «Проведение испытаний» «Маятниковый копер PITxxxD. Руководство по эксплуатации».
Нормативные документы
Стандарт предприятия «Копры маятниковые PIT».
