Преобразователи термоэлектрические ТП-ОТК
Номер в ГРСИ РФ: | 88082-23 |
---|---|
Производитель / заявитель: | ООО "Обнинская термоэлектрическая компания", г.Обнинск |
Преобразователи термоэлектрические ТП-ОТК (далее по тесту - ТП) предназначены для непрерывных измерений температуры газообразных, жидких и сыпучих сред, поверхности твердых тел, неагрессивных к материалу оболочек или защитной арматуры ТП, агрессивных сред, не разрушающих материал оболочки или защитную арматуру, и движущихся жидких и газообразных сред.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 88082-23 |
Наименование | Преобразователи термоэлектрические |
Модель | ТП-ОТК |
Производитель / Заявитель
Общество с ограниченной ответственностью "Обнинская термоэлектрическая компания" (ООО "ОТК"), г. Обнинск, Калужская обл.
Поверка
Межповерочный интервал / Периодичность поверки | 3 года (для ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, ТП-ОТК-E, ТП-ОТК-T, ТП-ОТК-М в рабочем диапазоне до 300 ºC); 2 года (для ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, ТП-ОТК-E, ТП-ОТК-T в рабочем диапазоне св. 300 ºC до 800 ºC); 1 год (для ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-J, ТП-ОТК-E в рабочем диапазоне св. 800 ºC и для ТП-ОТК-R, ТП-ОТК-В, ТП-ОТК-S); первичная поверка до ввода в эксплуатацию (для многозонных сборок ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, ТП-ОТК-E, ТП-ОТК-T, ТП-ОТК-М при невозможности демонтажа) |
Зарегистрировано поверок | 6351 |
Найдено поверителей | 9 |
Успешных поверок (СИ пригодно) | 6324 (100%) |
Неуспешных поверок (СИ непригодно) | 27 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
88082-23: Описание типа СИ | Скачать | 1.5 MБ | |
88082-23: Методика поверки | Скачать | 7.4 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические ТП-ОТК (далее по тесту - ТП) предназначены для непрерывных измерений температуры газообразных, жидких и сыпучих сред, поверхности твердых тел, неагрессивных к материалу оболочек или защитной арматуры ТП, агрессивных сред, не разрушающих материал оболочки или защитную арматуру, и движущихся жидких и газообразных сред.
Описание
Принцип работы ТП основан на преобразовании температуры в термоэлектродвижущую силу термопары (далее по тексту - ТЭДС) при наличии разности температур между ее свободными концами и рабочим спаем.
Конструктивно ТП состоят из одного или нескольких чувствительных элементов, защитной арматуры, удлинительных или компенсационных проводов, клеммной головки или разъема для подключения к измерительной цепи или без клеммной головки и разъема. ТП имеют разборные и неразборные конструктивные модификации. Чувствительные элементы изготовлены из проволочных термоэлектродов или термопарного кабеля с минеральной изоляцией в металлической оболочке. Для обеспечения надежной работы ТП рабочая часть чувствительного элемента выполнена путем сварки термоэлектродов, образуя один или несколько рабочих спаев. Рабочий спай ТП может изготавливаться в виде изолированного или неизолированного спая от защитной арматуры. Свободные концы термоэлектродов подключаются к клеммам головки или разъема для подключения к измерительной цепи или удлиняющим или компенсационным проводам.
ТП изготавливаются в различных модификациях, различающихся по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Структура условного обозначения термопреобразователей ТП-ОТК приведена в таблице 1.
Таблица 1 - Условное обозначение
тп-отк |
- |
X |
- |
X |
х.хх/х.хх |
[х] |
[п] |
- |
X |
- |
X |
- |
X |
XX |
(XX) |
- |
хх.хх |
- |
Di/D2...Dn |
- |
Li/L2...Ln |
- |
X |
XX |
- |
X |
XX |
- |
XX |
- |
L |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
№ |
Описание |
Обозначение |
1 |
Наименование |
ТП-ОТК |
2 |
Тип ТП-ОТК |
В, R, S, К, N, J, Е, L, Т, М |
3 |
Тип чувствительного элемента |
П - проволочный; К - кабельный |
4 |
Диаметр положительного/отрицательного термоэлектрода: целая часть и дробная часть значения, мм |
Согласно КД |
5 |
Структура материала проволоки |
0 - стандартная; D - дисперсно-упрочненная |
6 |
Количество рабочих спаев чувствительных элементов |
п=1.. .п |
7 |
Класс допуска |
1, 2, 3 по ГОСТ Р 8.585-2001 или МЭК 60584-1 0 - класс допуска отсутствует |
8 |
Рабочий спай |
И - изолированный; Н - неизолированный |
9 |
Материал защитной арматуры |
М - металл; К - керамика; П - покрытие |
10 |
Код материала защитной арматуры или покрытия термоэлектродов |
01... 99 Согласно КД |
И |
Код материала покрытия защитной арматуры |
01... 99 Согласно КД; 00 - без покрытия |
12 |
Конструктивное исполнение ТП-ОТК |
01... 99 Согласно КД |
13 |
Диаметр защитной арматуры или диаметр каждого конструктивного элемента, мм |
Согласно КД |
14 |
Монтажная длина защитной арматуры для каждого диаметра защитной арматуры или каждого чувствительного элемента многозонного ТП или длина каждого конструктивного элемента, мм |
Согласно КД |
15 |
Тип соединения |
Б - байонет; Г - гайка накидная; Р -резьбовое соединение; Ф - фланец; Ш -штуцер |
16 |
Конструктивное исполнение соединения |
01... 99 Согласно КД |
17 |
Способ подключения в измерительную цепь |
Г - головка клеммная; Р - разъем 0 00 - головка или разъем отсутствует |
18 |
Конструктивное исполнение подключения |
01... 99 Согласно КД |
19 |
Конструкция провода/кабеля (число и сечение жил, материал изоляции, экран и т. д.) |
01... 99 Согласно КД 00 - конструкция провода/кабеля отсутствует |
20 |
Длина удлинительных проводов, мм |
Согласно КД |
Общий вид ТП представлен на рисунке 1.
а)
в)
д)
ё)
з)
б)
г)
е)
ж)
и)
й)
к)
л)
м)
н)
о)
п)
с)

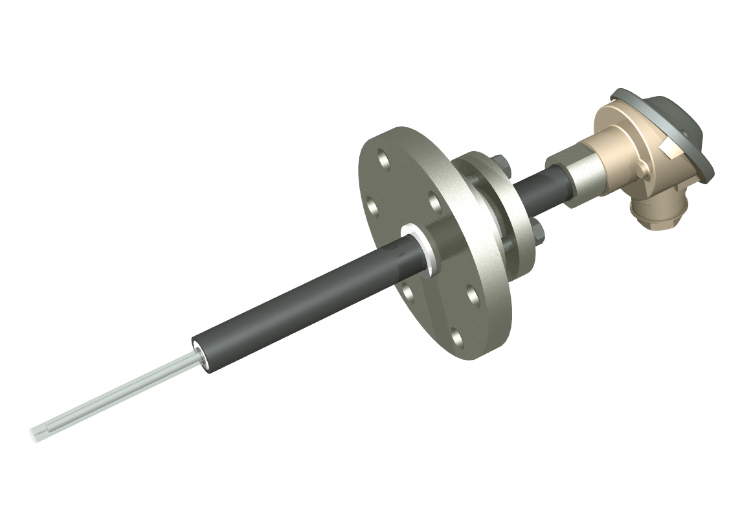

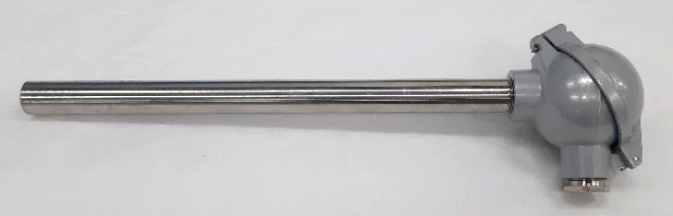

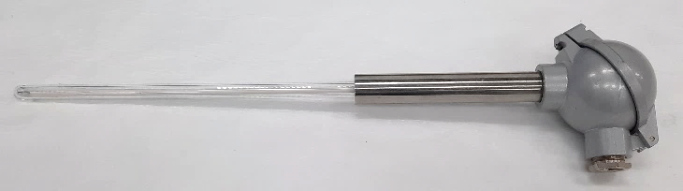

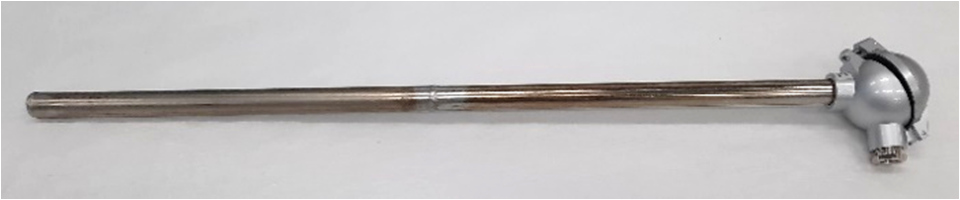

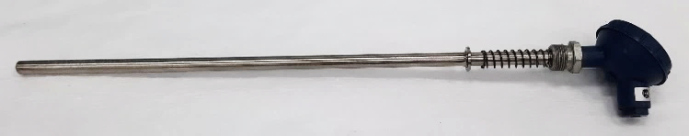

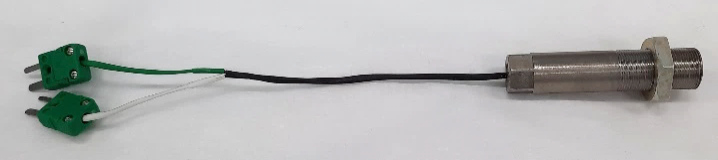

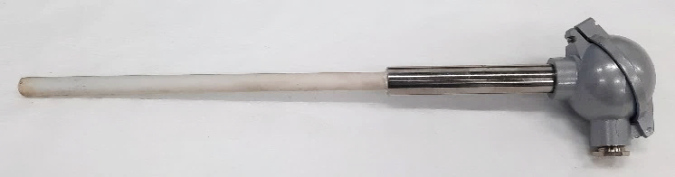

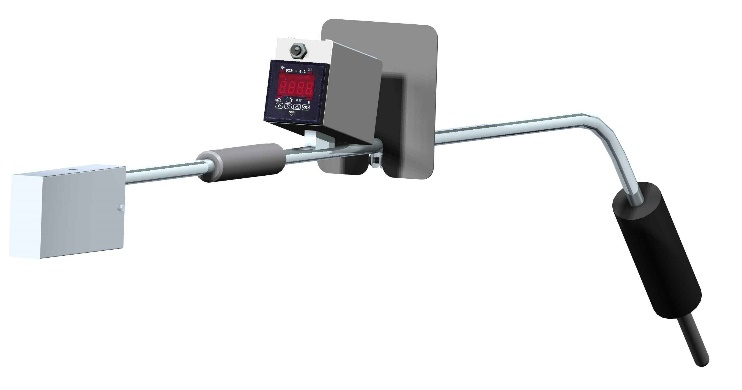

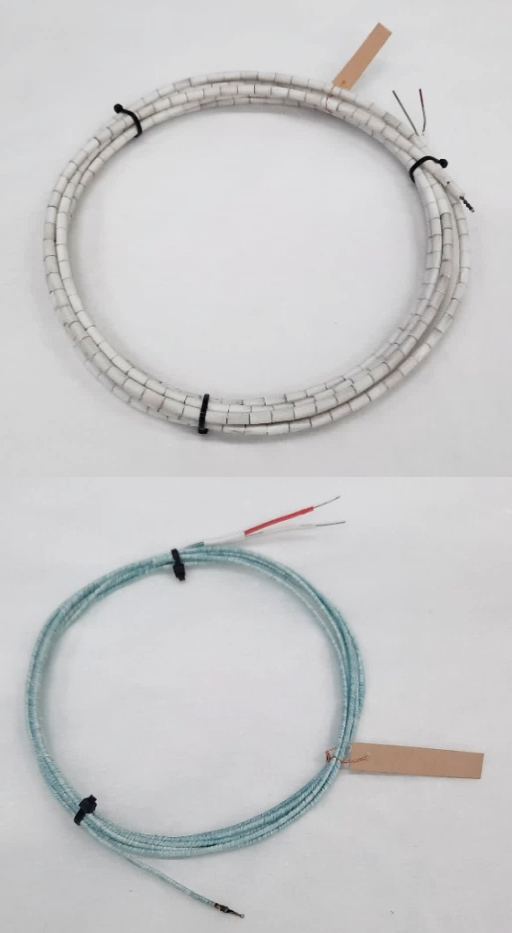

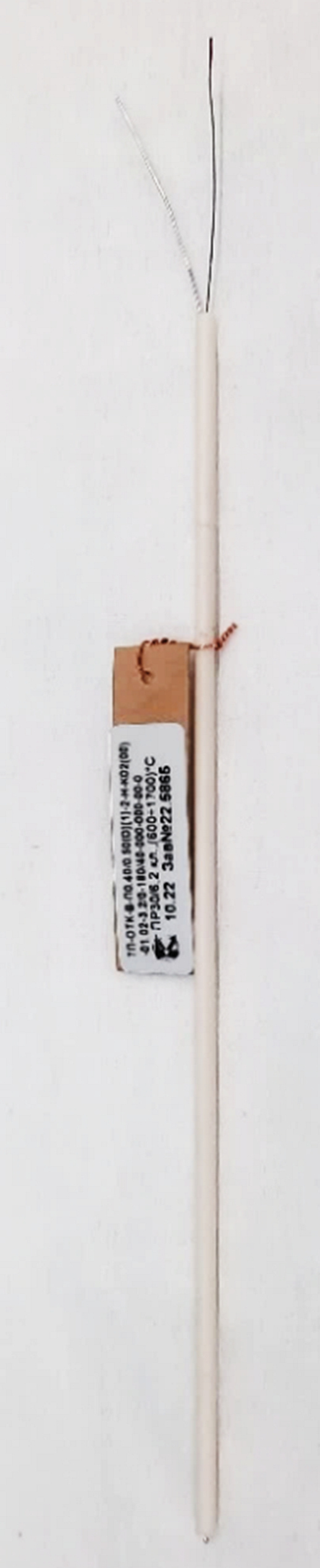

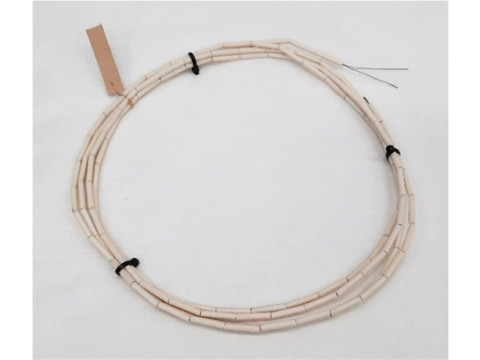

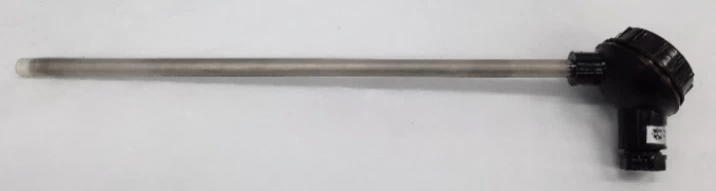

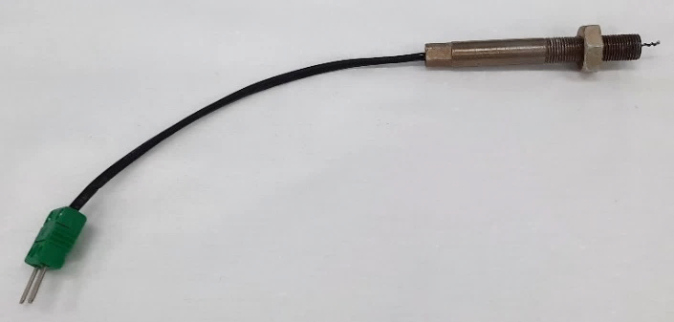

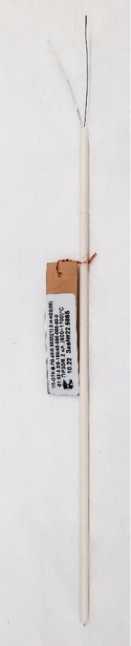

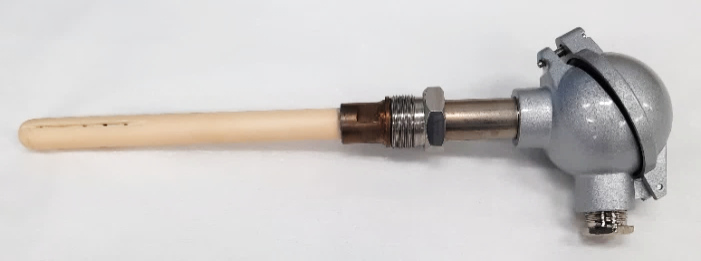

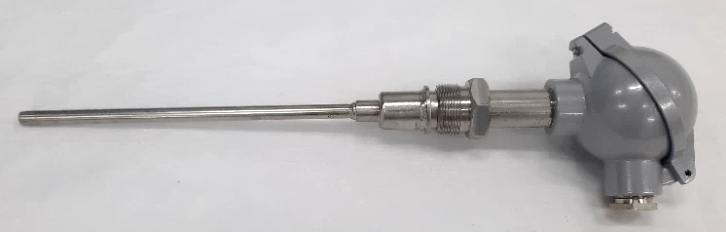

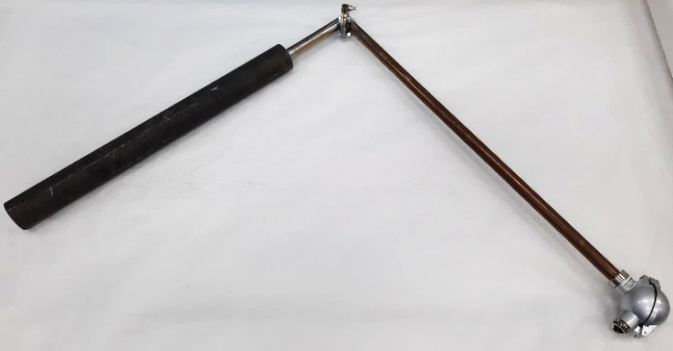

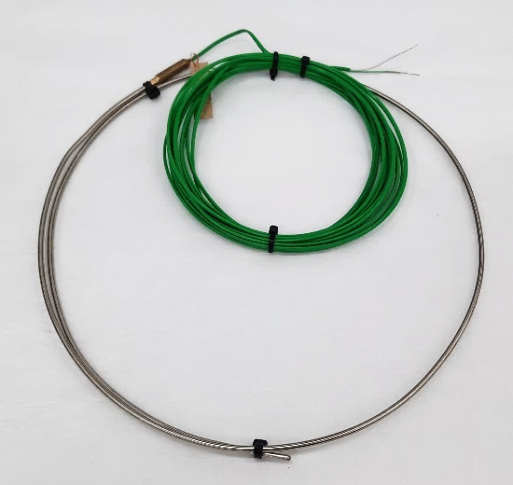

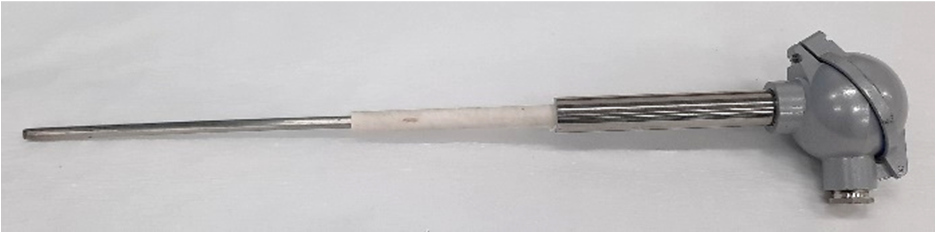

Рисунок 1 - модификации ТП а-г) бескорпусные ТП; д, е) кабельные ТП; ё-м) ТП в металлической защитной арматуре; н-р) ТП в керамической защитной арматуре; с) ТП в металлической защитной арматуре, покрытой тефлоном; т) ТП в защитной арматуре из
кварцевого стекла
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик, который крепится на ТП или методом термопечати на этикетку, которая крепится на клеммной головке. Место и способ размещения заводского номера ТП представлено на рисунке 2. Конструкция ТП не предусматривает нанесения знака поверки на средство измерений.
б)
а)

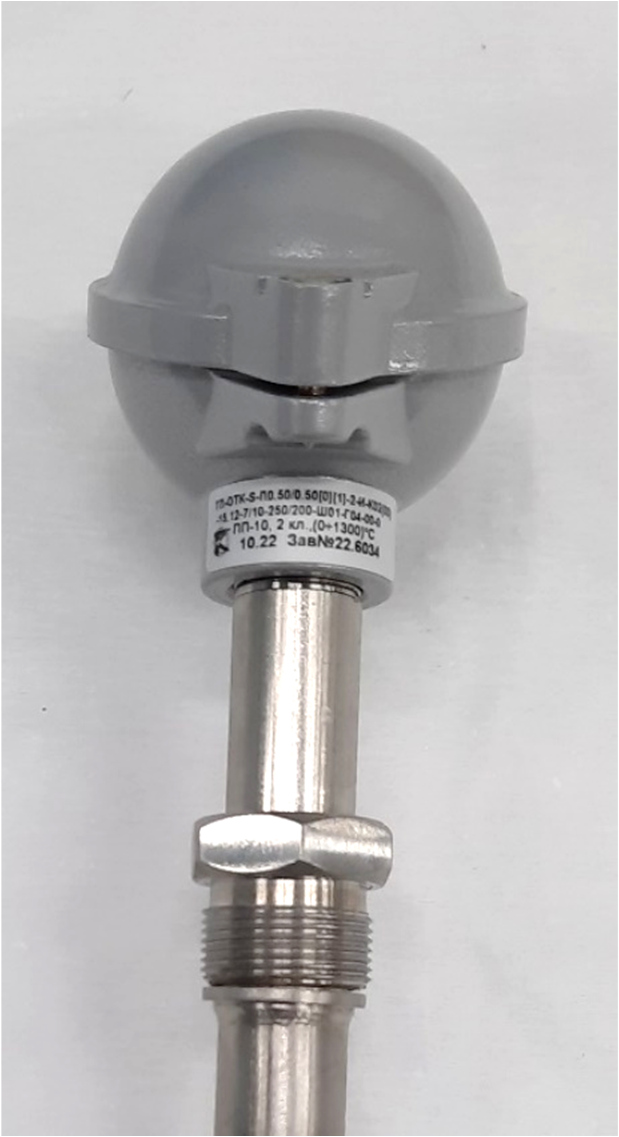

Рисунок 2 - Место и способ размещения заводского номера ТП а) этикетка с зав. № на клеммной головке; б) шильдик с зав. № прикреплён непосредственно к ТП
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и основные технические характеристики преобразователей термоэлектрических ТП-ОТК приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Тип ТП |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
B |
2 |
от +600 до +1700 |
±0,00251 |
3 |
от +600 до +800 |
±4,0 | |
св. +800 до +1700 |
±0,0051 | ||
R, S |
1 |
от 0 до +1100 |
±1 |
св. +1100 до +1300 (+1600) |
±(1+0,003-(t-1100)) | ||
2 |
от 0 до +600 |
±1,5 | |
св. +600 до +1300 (+1600) |
±0,00251 |
Тип ТП |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
К |
1 |
от -40 до +375 |
±1,5 |
св. +375 до +1200 (+1300) |
±0,0041 | ||
2 |
от -40 до +333 |
±2,5 | |
св. +333 до +1200 (+1300) |
±0,00751 | ||
3 |
от -196 до -167 |
±0,015-|t| | |
св. -167 до +40 |
±2,5 | ||
N |
1 |
от -40 до +375 |
±1,5 |
св. +375 до +1200 (+1300) |
±0,0041 | ||
2 |
от -40 до +333 |
±2,5 | |
св. +333 до +1200 (+1300) |
±0,00751 | ||
3 |
от -196 до -167 |
±0,015-|t| | |
св. -167 до +40 |
±2,5 | ||
J |
1 |
от -40 до +375 |
±1,5 |
св. +375 до +750 (+900) |
±0,0041 | ||
2 |
от 0 до +333 |
±2,5 | |
св. +333 до +750 (+900) |
±0,00751 | ||
E |
1 |
от -40 до +375 |
±1,5 |
св. +375 до +800 |
±0,0041 | ||
2 |
от -40 до +333 |
±2,5 | |
св. +333 до +900 |
±0,00751 | ||
3 |
от -196 до -167 |
±0,015-|t| | |
св. -167 до +40 |
±2,5 | ||
L |
2 |
от -40 до +360 |
±2,5 |
св. +360 до +600 (+800) |
±(0,7+0,0051) | ||
3 |
от -196 до -100 |
±(1,5+0,01Jt|) | |
св. -100 до +100 |
±2,5 | ||
T |
1 |
от -40 до +125 св. +125 до +350 (+400) |
±0,5 ±0,0041 |
2 |
от -40 до +135 |
±1,0 | |
св. +135 до +350 (+400) |
±0,00751 | ||
3 |
от -196 до -66 |
±0,015-|t| | |
св. -66 до +40 |
±1,0 | ||
М |
_ |
от -196 до 0 |
±(1,3+0,001-|t|) |
св. 0 до +100 |
±1,0 | ||
Примечания: 1) t - значение измеряемой температуры, °С. 2) В скобках указана предельная температура при кратковременном применении. 3) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры и определяется конструктивным исполнением ТП, диаметром термоэлектродов термопары, а также материалом защитной арматуры, и приведен в паспорте на изделие. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 °С до +35 °С и относительной влажности от 30 % до 80 %, МОм (при испытательном напряжении 100 В), не менее |
100 |
Показатель тепловой инерции, с |
от 0,3 до 240 |
Габаритные размеры, мм - длина монтажной части: ТП кабельные ТП в металлической защитной арматуре ТП в керамической защитной арматуре - длина погружаемой части ТП, не менее - диаметр наружной части: бескорпусные ТП кабельные ТП диаметр наружной части защитной арматуры |
от 20 до 100000 от 20 до 3150 от 60 до 2000 20 от 2,2 до 12 от 0,5 до 12 от 3 до 60 |
Масса ТП, кг |
от 0,012 до 100 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +35 °С, %, не более |
от -60 до +50 98 |
Средняя наработка до отказа, ч, не менее(1) - ТП-ОТК-К, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, ТП-ОТК-E, ТП-ОТК-Т, ТП-ОТК-М: в защитной арматуре без защитной арматуры - ТП-ОТК-R, ТП-ОТК-В, ТП-ОТК-S |
50000 25000 8000 |
Средний срок службы, лет, не менее - ТП-ОТК-К, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, ТП-ОТК-E, ТП-ОТК-Т, ТП-ОТК-М: в защитной арматуре без защитной арматуры - ТП-ОТК-R, ТП-ОТК-В, ТП-ОТК-S |
5 3 3 |
Назначенный срок службы для многозонных сборок ТП, лет (2) |
от 5 до 10 |
Примечания: (1) Средняя наработка до отказа указана при работе ТП при номинальной температуре, равной 80 % от значения верхнего предела диапазона измерений температуры. (2) В зависимости от условий применения, конкретное значение указывается в паспорте. |
Комплектность
Таблица 4 - Комплектность ТП
Наименование |
Обозначение |
Количество |
Преобразователь термоэлектрический |
ТП-ОТК-Х XX.XX/X.XX[x][n]-Х-Х-ХХХ(ХХ)-ХХ.ХХ- D1/D2/D3... Dn-L1/L2/L3.. ,Ln- ХХХ-ХХХ- XX-L(1) |
1 шт. |
Паспорт |
ПС 26.51.51-005-14035255-2022 |
1 экз. |
Примечание: (1) Условное обозначение поставляемой модификации ТП согласно спецификации поставки. ТП, предназначенные для особых условий эксплуатации (повышенное давление, температура, агрессивная среда), по требованию Заказчика поставляются в комплекте с защитными гильзами. |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Сведения о методах измерений
приведены в разделе 6 Паспорта.
Нормативные документы
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
МЭК 61515:2016 Кабели термопар и термопары с минеральной изоляцией и металлической оболочкой;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 26.51.51-005-14035255-2022 Преобразователи термоэлектрические ТП-ОТК.
Технические условия.
