Датчики ударных импульсов КД420
| Номер в ГРСИ РФ: | 88119-23 |
|---|---|
| Производитель / заявитель: | ООО "Комдиагностика", г. Оренбург |
Датчики ударных импульсов КД420 (далее - датчики) предназначены для измерений ударных импульсов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88119-23 |
| Действует | по 01.02.2028 |
| Наименование | Датчики ударных импульсов |
| Модель | КД420 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d116e520-5a30-624a-7827-ce6d78b88f51 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика"), г. Оренбург
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 226 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88119-23: Описание типа
2025-88119-23.pdf
|
Скачать | 190.9 КБ | |
|
88119-23: Методика поверки
2023-mp88119-23.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Датчики ударных импульсов КД420 (далее - датчики) предназначены для измерений ударных импульсов.
Описание
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик. Датчики преобразуют волны, возникающие в твердых средах, в электрические колебания на частоте установочного резонанса датчика (ударные импульсы). Пиковые значения и периодичность ударных импульсов пропорциональны мощности и периодичности следования ударных волн, возникающих в твердых средах, и воспринимаются датчиком для последующей обработки измерительными модулями и приборами.
Датчики могут применяться для контроля, защиты и диагностики промышленного оборудования и могут входить в состав автоматизированных систем диагностики и защиты промышленных объектов.
Конструктивно датчики состоят из акселерометра со встроенным усилителем-формирователем выходного сигнала. Датчики имеют интегрированную шпильку крепления М8*1,25 и могут устанавливаться как на специальный кронштейн, так и на саму рабочую поверхность агрегата, специально подготовленную под посадочную поверхность датчика.
Заводской номер наносится на корпус датчика методом лазерной гравировки в числовом формате.
Общий вид датчиков ударных импульсов КД420 представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование датчиков не предусмотрено.

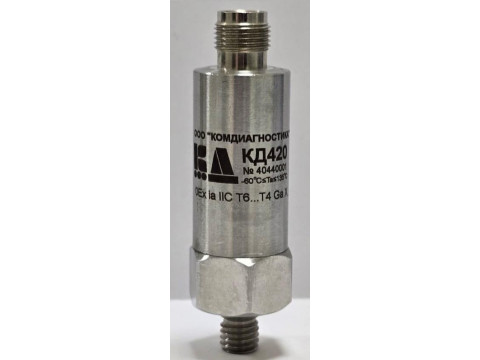

Место нанесения заводского номера
Место нанесения заводского номера

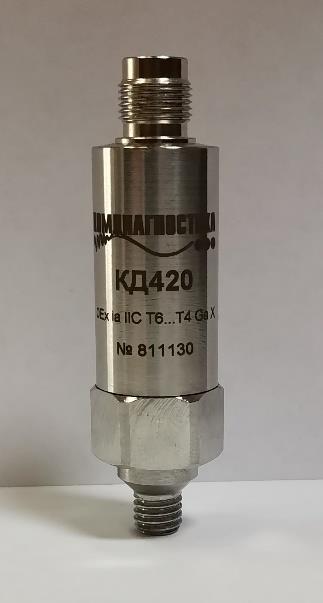

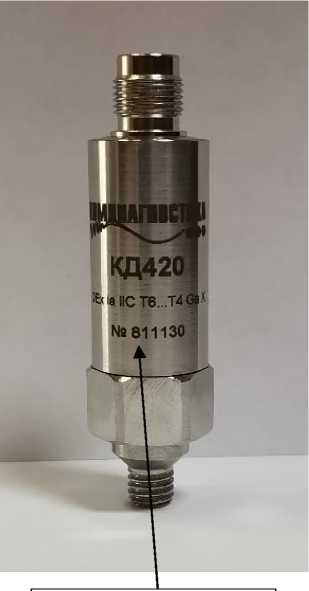

Рисунок 1 - Общий вид датчиков ударных импульсов КД420
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Опорное значение ускорения для измерения ударных импульсов при механическим возбуждении, мм/с2 |
100 |
|
Диапазон измерений ударных импульсов (относительно 100 мм/с2), дБ |
от 0 до 75 |
|
Пределы допускаемой относительной погрешности измерений ударных импульсов, дБ |
±3 |
|
Номинальное пиковое значение сигнала ускорения при возбуждении сигналом 75 дБ, дБ |
54 |
|
Частота установочного резонанса, кГц |
от 30 до 38 |
|
Относительный коэффициент затухания |
от 0,15 до 0,3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Габаритные размеры, мм - диаметр - высота |
19 70,7 |
|
Масса, г, не более |
100 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от -60 до +135 от 10 до 90 |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
20 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6...T4 Ga Х |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик ударных импульсов |
КД420 |
1 шт. |
|
Паспорт |
КОМД.427718.007 ПС |
1 экз. |
|
Руководство по эксплуатации |
КОМД.427718.007 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации «Датчик ударных импульсов КД420» КОМД.427718.007 РЭ.
Нормативные документы
КОМД.427718.007 ТУ «Датчики ударных импульсов КД420». Технические условия.
