Трансформаторы тока ТВ-110/52
| Номер в ГРСИ РФ: | 88135-23 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
Трансформаторы тока ТВ-110/52 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 88135-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТВ-110/52 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9fe853e8-5a11-f8fd-3b22-c0e943fec4ea | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "Свердловский завод трансформаторов тока"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88135-23: Описание типа
2023-88135-23.pdf
|
Скачать | 124.1 КБ | |
|
88135-23: Методика поверки
2023-mp88135-23.pdf
|
Скачать | 81.4 КБ |
Описание типа
Назначение
Трансформаторы тока ТВ-110/52 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов тока ТВ-110/52 основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы состоят из тороидального магнитопровода, изготовленного из ленточной электротехнической стали. Вторичная обмотка состоит из маслостойкого провода, расположенного равномерно по периметру магнитопровода. Вторичная обмотка имеет несколько отпаек для получения различных коэффициентов трансформации.
Первичной обмоткой служит высоковольтный отвод масляного выключателя или силового трансформатора.
Поверх вторичной обмотки трансформаторы изолируются маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы встраиваются в масляные выключатели и силовые трансформаторы.
К трансформаторам данного типа относятся трансформаторы тока ТВ-110/52 с серийными №№ 036, 568, 981, 1146, 1505, 1506, 1507, 1508, 1509, 1921, 2008, 2109, 2111, 2115, 2116, 2119, 2120, 2129, 2241, 2440, 2448, 2530, 2759, 2762, 2944, 3516, 3530.
Трансформаторы тока расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид трансформаторов представлен на рисунке 1.

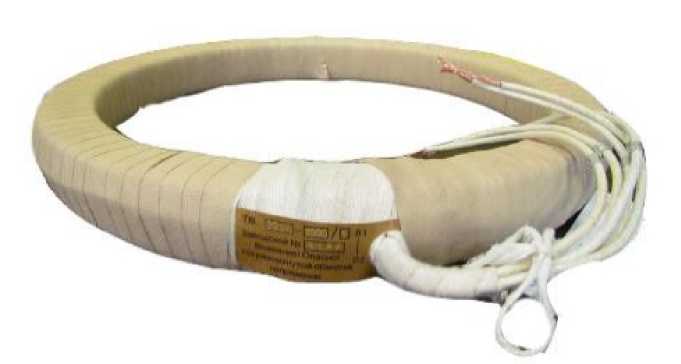

Рисунок 1 - Общий вид трансформаторов тока ТВ-110/52
Пломбирование трансформаторов не предусмотрено.
Программное обеспечение
отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный ток первичной обмотки, А |
750 |
|
Номинальный ток вторичной обмотки, А |
5 |
|
Номинальная частота, Г ц |
50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 |
|
Номинальная нагрузка, В'А |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
(от -45 до +40) |
Знак утверждения типа
на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-110/52 |
27 шт. |
|
Паспорт |
- |
27 экз. |
|
Формуляр |
- |
27 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор тока ТВ-110/52. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
