Комплексы для измерения количества газа СГ-ТКР
| Номер в ГРСИ РФ: | 88224-23 |
|---|---|
| Производитель / заявитель: | ООО "Газэлектроника", г.Арзамас |
Комплексы для измерения количества газа СГ-ТКР (далее - комплекс) предназначены для измерения объёма неагрессивного, сухого газа (далее - газ), приведенного к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88224-23 |
| Действует | по 13.02.2028 |
| Наименование | Комплексы для измерения количества газа |
| Модель | СГ-ТКР |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b23d88ee-38d5-5dca-4792-7f3380147294 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас.
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1259
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1258 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88224-23: Описание типа
2024-88224-23.pdf
|
Скачать | 604.7 КБ | |
|
88224-23: Методика поверки
2024-mp88224-23.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Комплексы для измерения количества газа СГ-ТКР (далее - комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее - газ), приведенного к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Описание
Принцип действия комплекса основан на измерении объема газа при рабочих условиях с помощью счетчика газа, температуры газа с помощью корректора и вычисления корректором объема газа, приведенного к стандартным условиям по ГОСТ 2939-63, на основе измеренных параметров и введенных значений коэффициента сжимаемости и давления, принятых за условно-постоянную величину.
Комплексы состоят из счетчика газа, корректора и коммутационных элементов.
В комплексе используется корректор объема газа ТК220 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный №) 87614-22, корректор объема газа ТАУ-ТК (регистрационный № 92612-24).
В зависимости от типа применяемого счетчика комплексы имеют три исполнения:
- СГ-ТКР-Т на базе счетчиков газа турбинных ТАУ-ТСГ (регистрационный № 93082-24); счетчиков газа СГ (регистрационный № 14124-14);
- СГ-ТКР-Р на базе счетчиков газа ротационных РВГ (регистрационный № 87075-22), счетчиков газа ротационных RABO (регистрационный № 54267-13);
- СГ-ТКР-Д на базе счетчиков газа объемных мембранных ВКР (регистрационный № 86899-22), счетчиков газа объемных диафрагменных ВК (регистрационный № 84689-22), счетчиков газа объемных диафрагменных ВК-G (регистрационный № 60295-15), счетчиков газа диафрагменных BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25 (регистрационный № 36707-08), счетчиков газа диафрагменных BK-G40, BK-G65, BK-G100 (регистрационный № 36706-08).
Корректор может быть смонтирован удаленно от счетчика.
Информация о рабочем объеме со счетчиков в корректор передается c помощью импульсного электрического сигнала.
Температура газа измеряется термопреобразователем сопротивления Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора и установленным в потоке газа или на корпусе счетчика.
Комплексы обеспечивают выполнение следующих функций:
- измерение объема газа при рабочих условиях и температуры газа;
- вычисление объема газа, приведенного к стандартным условиям;
- обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;
- ведение архива потребления газа, нештатных ситуаций и изменения условно-постоянных величин;
- передачу измеренной и рассчитанной информации по проводному интерфейсу или с помощью встроенного модема.
Общий вид основных исполнений комплексов представлен на рисунке 1.
Исполнение СГ-ТКР-Р
Исполнение СГ-ТКР-Т
Исполнение СГ-ТКР-Д
Рисунок 1 - Общий вид основных исполнений комплексов
Структура условного обозначения комплекса:
СГ-ТКР-[1]-[2], где:
СГ-ТКР - наименование комплекса;
[1] - обозначение применяемого счетчика: турбинный - Т, ротационный - Р, мембранный (диафрагменный) - Д;
[2] - максимальный измеряемый объемный расход газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа, м3/ч.
В комплексах пломбируются:
- корректор объема газа ТК220 путем пломбирования винта кнопки поверителя с помощью проволоки и свинцовой (пластмассовой) пломбы, а также пломбирования винтов на задней крышке и крышке счетных входов путем нанесения знака поверки на специальную мастику;
- корректор объема газа ТАУ-ТК путем пломбирования крышки платы CPU с отверстием для доступа к закрытой пластиной кнопке поверителя, проволокой и свинцовой (пластмассовой) пломбой с нанесением знака поверки и крышки платы CPU с помощью проволоки и свинцовой (пластмассовой) пломбы с оттиском изготовителя или организации, выполнявшей ремонт;
- счетчик газа путем пломбирования крышки счетного механизма счетчика с помощью свинцовой (пластмассовой) пломбы;
- место присоединения преобразователя температуры с помощью свинцовой (пластмассовой) пломбы;
- место присоединения датчика импульсов с помощью свинцовой (пластмассовой) пломбы.
Знак поверки наносится путем давления на пломбы.
Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.
Корректор объема газа ТК220
Рисунок 2 - Схема пломбировки от несанкционированного доступа корректоров, обозначение места нанесения знака поверки
Корректор объема газа ТАУ-ТК
Исполнение СГ-ТКР-Т (счетчик газа СГ)
ов 8
Исполнение СГ-ТКР-Т (счетчик газа турбинный ТАУ-ТСГ)
Исполнение СГ-ТКР-Д
Исполнение СГ-ТКР-Р

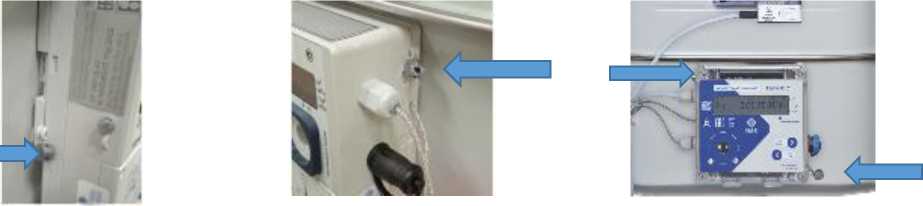

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчика газа, обозначение места нанесения знака поверки
Монтаж термопреобразователя сопротивления Pt500 (500П) в потоке газа
Монтаж термопреобразователя сопротивления Pt500 (500П) на корпусе счетчика

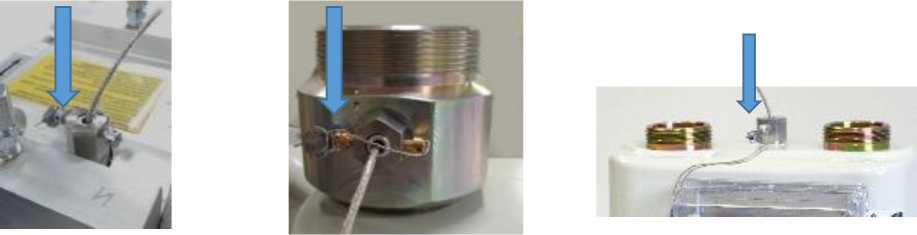

Рисунок 4 - Схема пломбировки от несанкционированного доступа места присоединения преобразователя температуры, обозначение места нанесения знака поверки

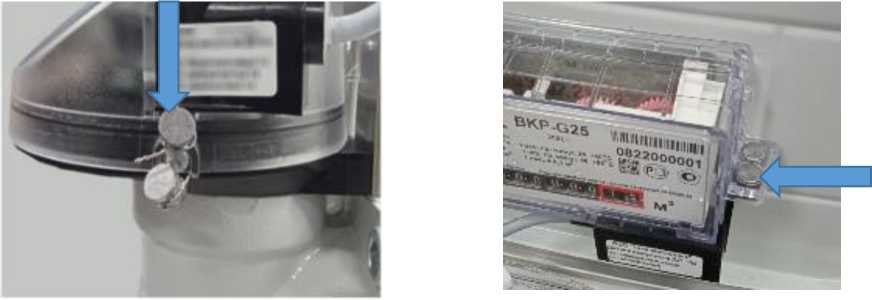

Рисунок 5 - Схема пломбировки от несанкционированного доступа места присоединения датчика импульсов, обозначение места нанесения знака поверки счетчика газа

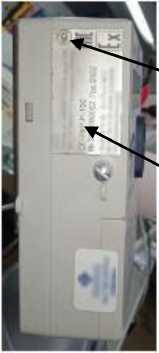

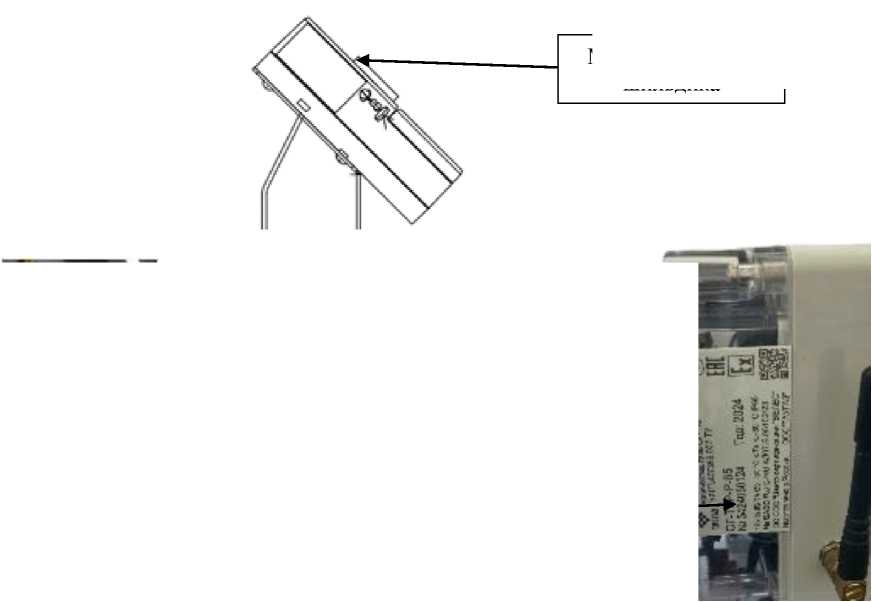

Заводской номер в виде арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на корпусе корректора, входящего в состав комплекса. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 6.
Место установки шильдика
1
в
й
Место нанесения
заводского номера
Место нанесения знака утверждения
Рисунок 6 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов встроенное и разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ТК220 V1.XX* |
ТК12 |
|
Номер версии |
1.ХХ* |
** _ |
|
Цифровой идентификатор ПО (контрольная сумма) |
24075 |
** _ |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
|
* Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. * * Номер версии и цифровой идентификатор комплекса соответствует номеру версии и цифровому идентификатору корректора, указанным в описании типа корректора. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон объемного расхода при рабочих условиях*, м3/ч: - исполнение СГ-ТКР-Д - исполнение СГ-ТКР-Т - исполнение СГ-ТКР-Р |
от 0,016 до 160 от 5 до 4000 от 0,4 до 650 |
|
Диапазон измерений температуры газа, °С: |
от -30 до +60 |
|
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условнопостоянные величины, %: - исполнение СГ-ТКР-Д в диапазоне объемных расходов при рабочих условиях от 0,1’Оном до Qмакс включ. - исполнение СГ-ТКР-Д в диапазоне объемных расходов при рабочих условиях от Qмин до 0,1 -Оном - исполнение СГ-ТКР-Т, СГ-ТКР-Р со счетчиками исполнения «2У» в диапазоне объемных расходов при рабочих условиях от Qмин до Qмакс - исполнение СГ-ТКР-Т, СГ-ТКР-Р в диапазоне объемных расходов при рабочих условиях от Qмин до Qt - исполнение СГ-ТКР-Т, СГ-ТКР-Р в диапазоне объемных расходов при рабочих условиях от Qt до Qмакс включ. |
±1,7 ±3,0 ±1,1 ±2,2 ±1,2 |
|
* Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером применяемого счетчика. Примечание - Приняты следующие обозначения: Оном - номинальный объемный расход при рабочих условиях, м3/ч; Омакс - максимальный объемный расход при рабочих условиях, м3/ч; Омин - минимальный объемный расход при рабочих условиях, м3/ч; Qt - значение переходного объемного расхода при рабочих условиях, которое зависит от типа счетчика, м3/ч. | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Измеряемая среда |
Природный газ по ГОСТ 5542-2014, пропан, аргон, азот, воздух и другие неагрессивные сухие газы |
|
Максимальное избыточное давление газа*, кПа |
50; 100 |
|
Температура газа*, °С |
от -30 до +60 |
|
Условия эксплуатации: - температура окружающей среды*, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -30 до +60 95 от 84,0 до 106,7 |
|
Напряжение питания постоянного тока, В |
от 6 до 9 |
|
Потребляемая мощность, Вт, не более |
0,45 |
|
Габаритные размеры комплексов, мм - ширина - высота - длина |
от 194 до 900 от 295 до 800 от 190 до 1000 |
|
Масса, кг |
от 3,9 до 107,0 |
|
Маркировка взрывозащиты |
1 Ex ib IIB T4 Gb |
|
* Определяется характеристиками средств измерений, входящих в состав комплекса. Конкретное значение приводится в паспорте на комплекс. | |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на шильдик методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс для измерения количества газа СГ-ТКР |
_ |
1 |
|
Руководство по эксплуатации* |
УРГП.407369.007 РЭ |
1 |
|
Паспорт* |
УРГП.407369.007 ПС |
1 |
|
Комплект монтажных частей |
_ |
1** |
|
* В бумажной и/или электронной форме. * * Поставляется по заказу. | ||
Сведения о методах измерений
приведены в п. 7.11 Руководства по эксплуатации УРГП.407369.007 РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.7.1);
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
УРГП.407369.007 ТУ «Комплексы для измерения количества газа СГ-ТКР. Технические условия».
