Трансформаторы тока ТОЛ 35
| Номер в ГРСИ РФ: | 88247-23 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
Трансформаторы тока ТОЛ 35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88247-23 |
| Наименование | Трансформаторы тока |
| Модель | ТОЛ 35 |
| Срок свидетельства (Или заводской номер) | мод. ТОЛ 35 III-II УХЛ1: зав. №№ 209, 188, 202, 197, 201, 159, 199, 196, 173, 200, 303, 198, 556; мод. ТОЛ 35Б-II У1: зав. №№ 167, 201, 216, 250, 197, 222, 176, 208, 207, 221 |
Производитель / Заявитель
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 33 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 88247-23: Описание типа СИ | Скачать | 2.3 MБ | |
| 88247-23: Методика поверки | Скачать | 40.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТОЛ 35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока выполнены в виде опорной конструкции с одной первичной и тремя вторичными обмотками. Вторичные обмотки намотаны на тороидальные магнитопроводы. Первичная и вторичная обмотки залиты изоляционным компаундом, создающим монолитный блок. Выводы вторичных обмоток и вывод заземления расположены внизу трансформатора и закрыты защитной крышкой. Литой блок прикреплен к металлической раме, которая имеет четыре отверстия для крепления трансформатора на месте установки.
Табличка с паспортными данными трансформатора расположена на плите трансформаторов тока. На плите трансформатора имеется контактная площадка для присоединения заземляющего проводника и болт заземления.
Маркировка выводов первичной и вторичных обмоток, а также нумерация вторичных обмоток рельефная, выполнена компаундом при заливке трансформаторов тока в формы.
Трансформаторы тока снабжены маркировочной табличкой с указанием основных технических данных.
Рабочее положение трансформаторов тока в пространстве - вертикальное.
Трансформаторы тока ремонту не подлежат.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТОЛ 35 III-II УХЛ1 зав. № 209, 188, 202, 197, 201, 159, 199, 196, 173, 200, 303, 198, 556;
- ТОЛ 35Б-П У1 зав. № 167, 201, 216, 250, 197, 222, 176, 208, 207, 221.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

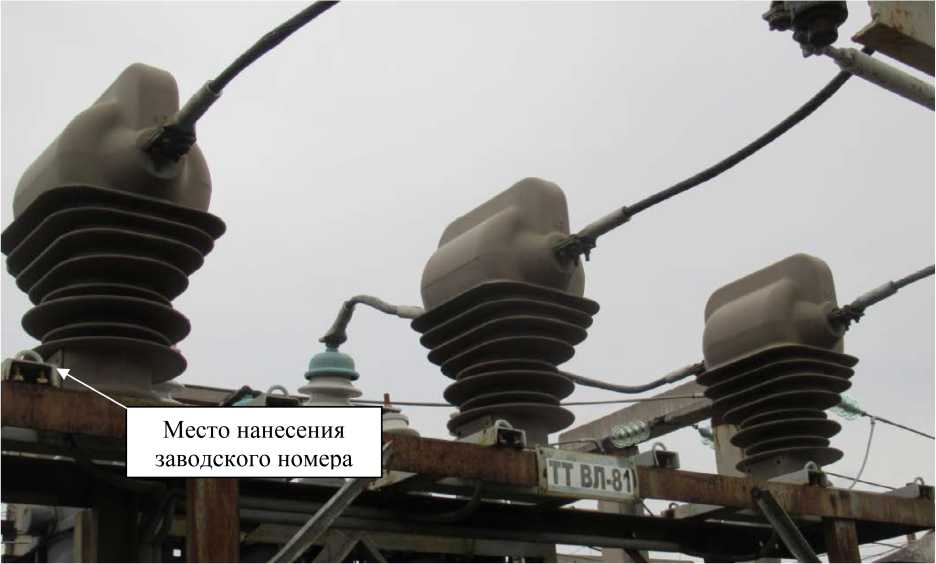

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Технические характеристики
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТОЛ 35 III-II УХЛ1
|
Наименование характеристики |
Значение для заводских номеров |
|
209, 188, 202, 197, 201, 159, 199, 196, 173, 200, 303, 198, 556 | |
|
Номинальное напряжение, кВ |
35 |
|
Номинальный первичный ток Iihom, А |
600 |
|
Номинальный вторичный ток Ином, А |
5 |
|
Номинальная частота £Ном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА. |
30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТОЛ 35Б-П У1
|
Наименование характеристики |
Значение для заводских номеров |
|
167, 201, 216, 250, 197, 222, 176, 208, 207, 221 | |
|
Номинальное напряжение, кВ |
35 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота £Ном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С для модификации ТОЛ 35Б-П У1 для модификации ТОЛ 35 Ш-П УХЛ1 |
от -45 до +40 от -60 до +40 |
Знак утверждения типа
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТОЛ 35 Ш-II УХЛ1; ТОЛ 35Б-П У1 |
1 шт. |
|
Паспорт |
ТОЛ 35 Ш-П УХЛ1; ТОЛ 35Б-П У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
