Система измерений количества и показателей качества нефти № 516 ЦПС Бахиловского месторождения
| Номер в ГРСИ РФ: | 88340-23 |
|---|---|
| Производитель / заявитель: | ПАО "Варьеганнефтегаз", г.Радужный |
Система измерений количества и показателей качества нефти № 516 ЦПС Бахиловского месторождения (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88340-23 |
| Наименование | Система измерений количества и показателей качества нефти № 516 ЦПС Бахиловского месторождения |
| Срок свидетельства (Или заводской номер) | 516 |
Производитель / Заявитель
Публичное акционерное общество "Варьеганнефтегаз" (ПАО "Варьеганнефтегаз"), Ханты-Мансийский автономный округ - Югра, г. Радужный
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 88340-23: Описание типа СИ | Скачать | 693.9 КБ | |
| 88340-23: Методика поверки | Скачать | 3 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 516 ЦПС Бахиловского месторождения (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Описание
Принцип действия СИКН основан на косвенном методе динамических измерений с помощью турбинных преобразователей расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих и одной резервной);
2) блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти;
3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений;
4) блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Блок измерительных линий | |
|
Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 150 мм, мод. 150-600 |
15427-01 |
|
Преобразователи измерительные 644, мод. 644Н |
14683-04 |
|
Преобразователи измерительные к датчикам температуры 244 |
14684-95 14684-00 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-05 22257-01 |
|
Датчики температуры 644 |
39539-08 |
|
Преобразователи давления измерительные PC, мод. РС-28 |
29147-05 29147-11 21027-01 |
|
Блок измерений показателей качества нефти | |
|
Преобразователи плотности жидкости измерительные 7835 |
15644-01 15644-06 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-05 14557-15 |
|
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
|
Преобразователи измерительные 644, мод. 644Н |
14683-09 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 22257-05 |
|
Датчики температуры 644 |
39539-08 |
|
Преобразователи давления измерительные PC, мод. РС-28 |
21027-01 21027-06 29147-11 |
|
Счетчики жидкости турбинные CRA/MRT 97 |
22214-01 |
|
Система сбора и обработки информации | |
|
Комплекс измерительно-вычислительный ИМЦ-03 |
19240-00 |
|
Блок трубопоршневой поверочной установки | |
|
Установки двунаправленные трубопоршневые поверочные для жидкостей фирмы «Daniel», мод. Daniel-550 |
20054-00 |
|
Преобразователи измерительные Rosemount 248 |
53265-13 |
|
Преобразователи измерительные 644, мод. 644Н |
14683-09 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 22257-05 |
|
Датчики температуры 644 |
39539-08 |
|
Преобразователи давления измерительные PC, мод. РС-28 |
29147-05 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей расхода, поточных плотномеров и влагомеров на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

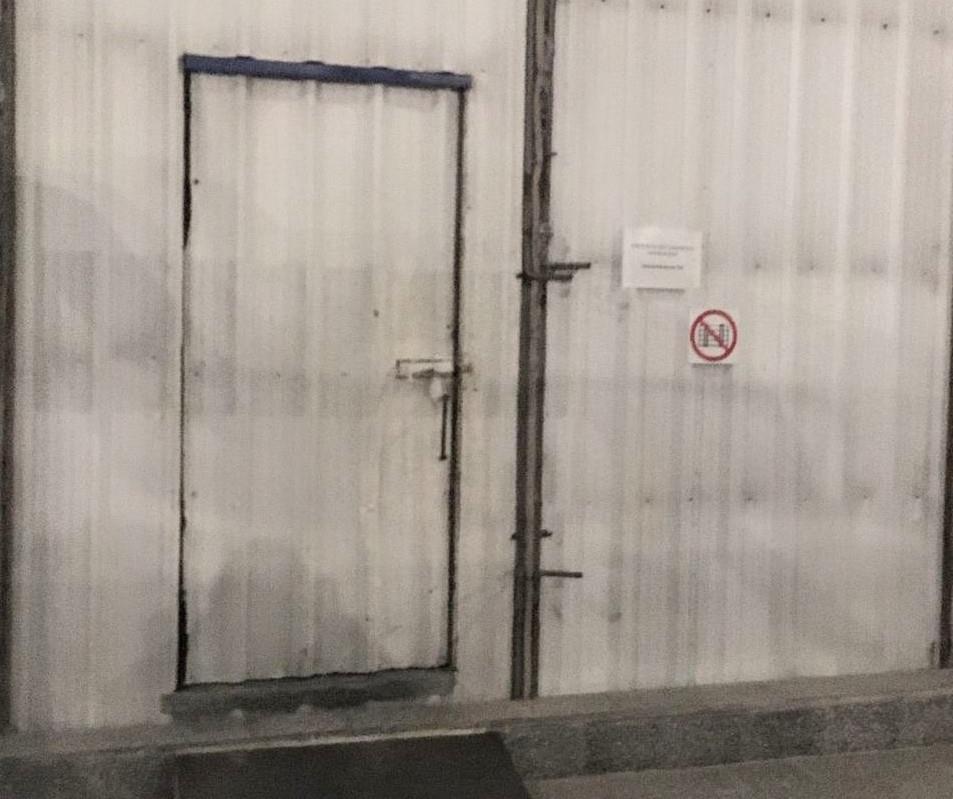

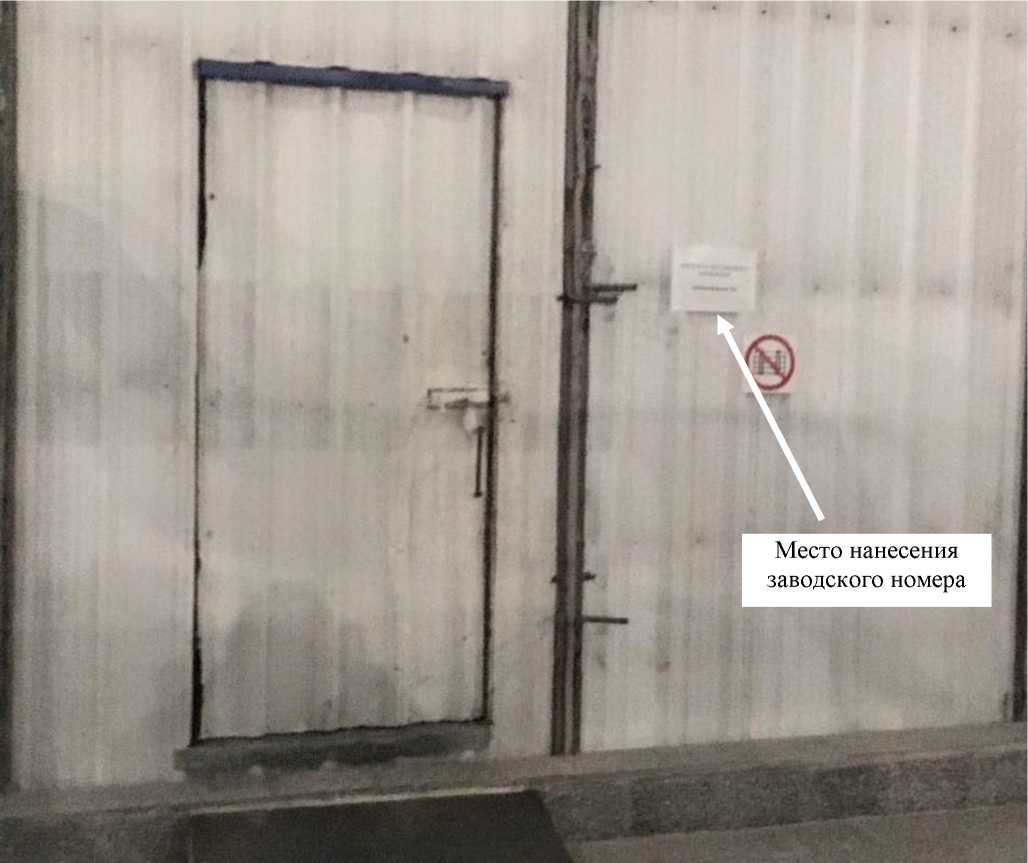

Место расположения СИКН, заводской номер 516: ЦПС Бахиловского месторождения ПАО «ННК-Варьеганнефтегаз». Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти № 516 ЦПС Бахиловского месторождения осуществляется согласно МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.

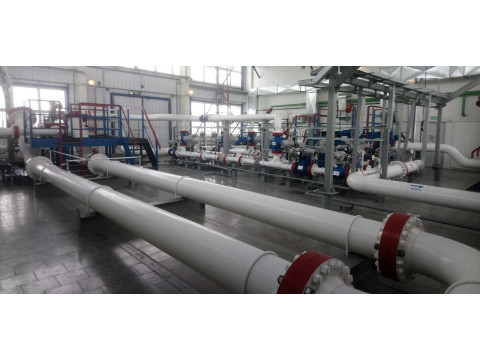

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного ИМЦ-03 и АРМ оператора «RATE АРМ оператора УУН».
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
ПО ИВК |
ПО АРМ оператора |
|
Идентификационное наименование ПО |
ИВК «ИМЦ-03» |
«RATE АРМ оператора УУН» |
|
Номер версии ПО |
342.04.01 |
2.0.1.10 |
|
Цифровой идентификатор ПО |
ODE929A8 |
B6D270DB |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объемного расхода, м3/ч |
от 80 до 1000 |
|
Пределы допускаемой относительной погрешности измерения: - массы брутто нефти, % - массы нетто нефти, % |
± 0,25 ± 0,35 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочих, 1 резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре плюс 20 °С, кг/м3 - кинематическая вязкость, мм2/с, не более - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более |
от +10 до +40 от 0,3 до 5,4 от 806 до 830 6,0 1 0,05 100 |
|
Режим работы |
непрерывный |
|
Режим работы ТПУ |
периодический |
|
Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора |
от +5 до +30 от +15 до +25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Система измерений количества и показателей качества нефти № 516 ЦПС Бахиловского месторождения |
- |
1 |
|
Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 516 ЦПС Бахиловского месторождения |
- |
1 |
Сведения о методах измерений
«Инструкция. Масса нефти. Методика измерений системой количества и показателей качества нефти (СИКН) № 516 ЦПС Бахиловского месторождения ПАО «Варьеганнефетгаз», номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.42554
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
